Wellen- und Konturmessungssystem mit weitreichendem, führungsfreiem Raubgrößen-Sensor
Oberflächenrauheitsprüfer Konturmesssystem
Beurteilen Sie die Rauheit, Wellenform, Profil und viele andere Parameter mit unserer Rauheits- und Konturmessmaschine mit einem Breitbereichs-Rauheitssensor ohne Führung.
Grundlagen der Oberflächenmessungsanalyse
Alle Oberflächen enthalten messbare Elemente wie Größe, Form, Rauheit und Wellenform.
- Abmessungen:Funktionale Oberflächenformen, definiert durch lineare Beziehungen zwischen Radius, Winkel, Entfernung und Merkmalen
- Form:Abweichung von der Zieloberflächenform (Ebene, Kugel, Kegel usw.), typischerweise durch Maschinenfehler verursacht
- Grobheit:Verursacht durch Faktoren wie Schneidwerkzeuge oder Bearbeitungsprozesse
- Wellenform:Nicht-ideale Maschinenwirkungen durch Vibrationen, unzureichende Steifigkeit oder andere instabile Prozessfaktoren
Merkmale der SR2000-Serie
Die beste Balance zwischen Leistung und Kosten bei einem überlegenen Preis-Leistungsverhältnis:
- Standard-leadloser Induktionssensor mit breiter Reichweite
- Umfassende Bewertung von Rauheit, Wellenform, Profil und mehreren Parametern

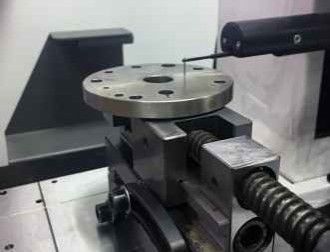

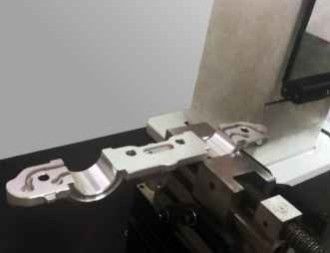

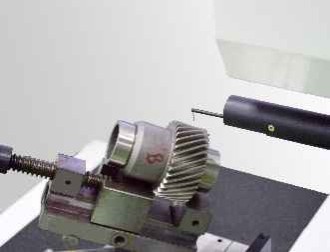

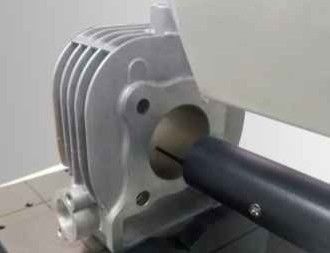

Fallstudien zur Messung
SR2023G-tbo Spezifikationen
| Parameter | Spezifikation |
|---|
| Messbereich X-Achse | 120 mm |
| Messbereich Z-Achse | 420 mm |
| Messbereich Z1-Achse | ±620μm/262144:1 |
| Grobheitsparameter Lineare Präzision1 | ± 3% |
| Wiederholbarkeit | 1δ≤1nm |
| Schnittwellenlänge | 0.025, 0.08, 0.25, 0.8, 2.5, 8 mm |
| Bewertungslänge | λcX2,3,4,5,6,7 |
| Restlärm | ≤ 0,12 μm |
| Drehzahl X-Achse | 0.05 ~ 20 mm/s |
| Fahrgeschwindigkeit Z-Achse | 0.2~20mm/s |
Messfunktionen
Grobheit:R, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Wellenform:Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Originalkontur:Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Systemkomponenten
R-Serie Führungsfreier Rauheitssensor
- Die Kommission ist der Ansicht, daß die Kommission in diesem Bereich eine wichtige Rolle spielen sollte.1
- Die Messbereiche sind folgende:
- Lineare Präzision: R: ± 4%/± 3%
- Restgeräusche: ≤ 0,007 μm/≤ 0,005 μm
- Rohheitsbezug: Führung, ohne Blei
- Kopfloser Raffigkeitssensor mit hervorragenden Frequenzreaktionsmerkmalen und breiter Signalbandbreite
Fahreroptionen
Dsh Geräuscharme Antrieb / Geräuscharme Keramikantrieb(Wählen Sie nach Ihren Bedürfnissen aus)
- Schienenverkehr: 100-150 mm/180~220 mm
- Anzahlsintervall: 0,05 bis 2 μm/0,05 bis 5 μm
- Konturrichtigkeit: 0,3 μm/100 mm
- Roughness Restwert: ≤ 0,005 μm
- Höchstgeschwindigkeit: 20 mm/s
- Mindestmessgeschwindigkeit: 0,1 mm/s
- Der geräuscharme Aktor erfüllt die Anforderungen an die Genauigkeit der Profilmessung für Standardteile
Kolonnenkomponenten
Cnf Hochgeschwindigkeitskolonne / Cnfl Hochgeschwindigkeitslange Kolonne(Wählen Sie nach Ihren Bedürfnissen aus)
- Ausreichend, um die Anforderungen zu erfüllen.
- Höchstgeschwindigkeit: 20 mm/s
- Mindestbewegungsgeschwindigkeit: 0,2 mm/s
- Positionierungsgenauigkeit: 0,005 mm
- Hochgeschwindigkeitskolonne mit Rahmenkonstruktion, langfristige Verformungsbeständigkeit, präzise schnelle Übertragungsstruktur
Komponenten der Plattform
MPE-integraler ergonomischer Maschinentafel
- Material: Marmor
- Spezifikation: 500*800, 500*1000
- Integralgestaltung mit kompakter Struktur, bequeme Wartung, Platzersparnis
- Ergonomische Konstruktion verringert die Müdigkeit des Bedieners
Unternehmensinformationen
Unsere Kunden und Agenten
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1:Wir sind eine Fabrik und liefern Antworten innerhalb von 24 Stunden.
F2: Was produziert Ihr Unternehmen hauptsächlich?
A2:Wir produzieren hauptsächlich Vision Measuring Machines, Coordinate Measuring Machines, CMM & VMM Leuchten und verwandte Geräte.
F3: Wie wählt man die geeignete Spezifikation?
A3:Unser professionelles Team wird Ihnen geeignete Spezifikationen basierend auf Ihrer Produktvariante und Ihren Messanforderungen empfehlen.
Q4: Akzeptieren Sie kundenspezifischen Service?
A4:Wir bieten sowohl Standardmaschinen als auch kundenspezifische Lösungen.
F5: Wie lang ist Ihre Garantiezeit?
A5:Wir haben eine stabile Produktqualität mit Verbesserungen an zerbrechlichen Teilen für eine zuverlässige Leistung.
