Name: Universelles Multisensor-Kontur- und Rauheitsmesssystem mit integriertem Profilometer
Brand: Unimetro Precision Machinery Co., Ltd
SKU: SER1000
Price: 20,500.00 USD
Availability: InStock

Detailinformationen

Sensor:

Induktiver Rauheitsprofilsensor

Software:

CMS-Profilmesssystem und RMW-System zur Messung und Analyse der Oberflächenrauheit

Antragsteller:

Bremsölkanister, Bremsölkanister A, Feder, Autobefestigungsschraube usw

Hervorheben:

Konturnmessgerät

Rauheitsmessgerät

Produkt-Beschreibung

Mehrfühliges universelles Kontur- und Raubenmesssystem

Oberflächenrauheitsprüfer Konturmesssystem

Universelles System zur Messung der Oberflächenrauheit und Kontur mit kombinierter Profilometermaschine zur Messung der Rauheit durch Sensoren

Grundlagen der Oberflächenmessungsanalyse

Alle Oberflächen können anhand von vier Schlüsselelementen gemessen werden: Abmessungen, Form, Rauheit und Wellenform.

Abmessungen:Funktionale Oberflächenformen, definiert durch lineare Beziehungen zwischen Radius, Winkel, Entfernung und Merkmalen
Form:Abweichung von der Zieloberflächenform (Ebene, Kugel, Kegel usw.), typischerweise durch Maschinenfehler verursacht
Grobheit:Veränderungen der Oberflächenstruktur durch Schneidwerkzeuge oder Bearbeitungsprozesse
Wellenform:Nicht-ideale Maschinenwirkungen aufgrund von Vibrationen, unzureichender Steifigkeit oder anderer Prozessunsicherheiten

Eigenschaften der SER1000-Serie

Standardtyp mit geringen Gebrauchskosten

Induktivprofilsensor

Grobheitsmessung ohne Blei

Messung von Profilen mit hoher Präzision in geringer Reichweite

Komposit für die Grobheits- und Profilmessung

Messanwendungen

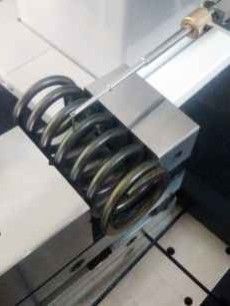

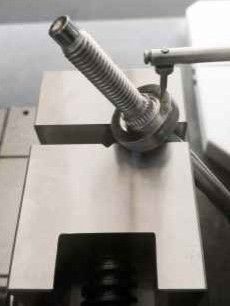

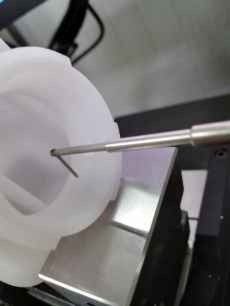

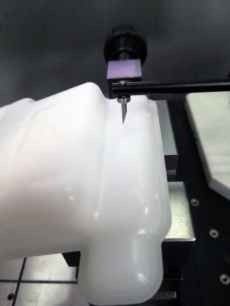

Zu den Anwendungen gehören:Bremsölkanister, Federn, Autoschrauben

Technische Spezifikation

Spezifikation	SER1143G-Sach
Messbereich
X-Achse	100 mm
Z-Achse	320 mm
Z1-Achse	C:±5 mm R:±400 μm
Konturgenauigkeit
Z1 Lineare Präzision1	0.15% F.S.
Pt	± 0,3 μm
Winkel	± 2
Gerade	0.5 μm/100 mm
Roughness Genauigkeit
Lineare Präzision	± 7%
Restlärm	≤ 0,025 μm
Doppelwert	1δ≤3nm
Schnittwellenlänge	0.025, 0.08, 0.25, 0.8, 2.5, 8 mm
Bewertungslänge	λcX2,3,4,5,6,7
Fahrgeschwindigkeit
X-Achse	0.1~10mm/s
Z-Achse	0.5 bis 10 mm/s
Messfunktionen
Profil	Linienelemente, Punktmerkmale, Entfernungen, Parallelität, Senkrechtigkeit, Winkel, Rillentiefe, Rillenbreite, Radius, Geradegleichheitsanalyse, Konvexitätsanalyse, Profilanalyse
Grobheit	R, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Wellenform	Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Ursprungsumriss	Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr

Systemkomponenten

Digitale Kontursensoren der P-Serie

Ich bin nicht derjenige, der das Problem anspricht.1
Die Messung ist auf der Grundlage der in Absatz 1 genannten Methode durchzuführen.
Lineare Präzision: R:±7%/±4%, C:00,15%/0,07%
Restgeräusche: ≤ 0,025 μm/≤ 0,02 μm
Grobheitsbezug: Führung, keine Führung
Hochpräzise integrierte Induktivitätssensoren für die Messung von Rauheit und Profil mit einfachem Nadelwechsel

Fahreroptionen

Schienenverkehr: 100 bis 150 mm
Anzahlsintervall: 0,2 bis 2 μm
Konturrichtigkeit: 0,5 μm/100 mm
Roughness Restwert: ≤ 0,02 μm
Höchstgeschwindigkeit: 10 mm/s
Mindestmessgeschwindigkeit: 0,1 mm/s
Standardantrieb erfüllt die Anforderungen an die Genauigkeit der Konturmessungen auf Teilebene

Kolonnenkomponenten

Ausreichend, um die Anforderungen zu erfüllen.
Höchstgeschwindigkeit: 10 mm/s
Mindestbewegungsgeschwindigkeit: 0,5 mm/s
Positionierungsgenauigkeit: 0,01 mm
Leichtgewichtige Rahmenkolonnen für langfristige Stabilität

Komponenten der Plattform

Material: Marmor
Spezifikation: 500*800, 500*1000
Ein-Teil-Design mit kompakter Struktur für eine einfache Wartung

Über UNIMETRO

Erstellen Sie Ihr Unternehmen mit professionellen Messlösungen

UNIMETRO ist ein professioneller Hersteller von Messgeräten mit mehr als 10 Jahren Erfahrung.Wir bieten leistungsstarke Produkte zu günstigen Preisen an und begrüßen professionelle Partner aus den globalen Märkten..

Unsere Dienstleistungen

UNIMETRO ist bestrebt, die besten Messtechnikprodukte und -lösungen sowie einen umfassenden Kundendienst zu bieten, der kostenlosen Online-Support, Software-Upgrades und schnelle Reaktionszeiten umfasst.

Weltmarkt

Wir begrüßen Händler und Händler weltweit und bieten vollständige kommerzielle und technische Unterstützung.

OEM- und kundenspezifische Lösungen

UNIMETRO bietet OEM-Dienstleistungen für Distributoren an und entwickelt maßgeschneiderte Messlösungen durch unser professionelles technisches Team.

Unternehmensinformationen

Unsere Kunden und Agenten

Häufig gestellte Fragen

F1: Sind Sie eine Fabrik oder Handelsgesellschaft?

A1: Wir sind eine Fabrik und liefern Antworten innerhalb von 24 Stunden.

F2: Was produziert Ihr Unternehmen hauptsächlich?

A2: Wir sind spezialisiert auf Vision Measuring Machines, Coordinate Measuring Machines, CMM & VMM Fixtures und verwandte Messgeräte.

F3: Wie wähle ich die richtige Spezifikation?

A3: Unser professionelles Team empfiehlt Ihnen geeignete Spezifikationen, die auf Ihrer Produktart und Ihren Messanforderungen basieren.

Q4: Akzeptieren Sie kundenspezifischen Service?

A4: Ja, wir bieten sowohl Standardmaschinen als auch kundenspezifische Lösungen.

F5: Wie lang ist Ihre Garantiezeit?

A5: Unsere Produkte werden mit einer 1-Jahres-Garantie geliefert. Wir haben die Haltbarkeit an zerbrechlichen Teilen verbessert, um die Zuverlässigkeit des Produktes zu gewährleisten.

Größe und Tag:

Herkunftsort:	China
Markenname:	UNIMETRO
Modellnummer:	SER1000

Min Bestellmenge:	1
Preis:	Discussible
Verpackung Informationen:	Holz-Fall
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	15SET PRO MONAT
