Startseite > Produkte> Konturn-Messmaschine> CMS Oberflächenprofil- und Konturmesssystem mit Profilometer-Technologie

CMS Oberflächenprofil- und Konturmesssystem mit Profilometer-Technologie

CMS Surface Profile and Contour Measurement System with Profilometer Technology
CMS Surface Profile and Contour Measurement System with Profilometer Technology CMS Surface Profile and Contour Measurement System with Profilometer Technology CMS Surface Profile and Contour Measurement System with Profilometer Technology CMS Surface Profile and Contour Measurement System with Profilometer Technology
Grundlegende Informationen
Herkunftsort: China
Markenname: UNIMETRO
Modellnummer: SP1000
Min Bestellmenge: 1
Preis: Discussible
Verpackung Informationen: Holz-Fall
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 15SET PRO MONAT
Bestpreis Kontakt
Detailinformationen
Sensor: Digitaler Kontursensor Software: CMS-Konturmesssoftware
Antragsteller: Motorölring, Kolbenschleifwerkzeug, Lager, Axialkern ....
Hervorheben:

Konturnmessausrüstung

,

Rauheitsmessgerät

Produkt-Beschreibung

CMS Oberflächenprofil- und Konturmesssystem mit Profilometer-Technologie
Digitale Konturmessmaschine
Die messbaren Elemente aller Oberflächen umfassen Größe, Form, Rauheit und Welligkeit. Viele hochkarätige Komponenten erfordern eine umfassende Analyse all dieser Elemente.
  • Abmessungen: Oberflächenfunktionale Formen, definiert durch die lineare Beziehung zwischen Radius, Winkel, Abstand und Merkmalen
  • Form: Abweichung von der Sollform der Oberfläche (Ebene, Kugel, Kegel usw.), typischerweise verursacht durch Maschinenfehler
  • Rauheit: Verursacht durch Faktoren wie Schneidwerkzeuge oder Bearbeitungsprozesse
  • Welligkeit: Nicht-idealer Maschineneffekt, verursacht durch Vibrationen, unzureichende Steifigkeit oder andere instabile Faktoren im Prozess
SP1000 Serie Merkmale
  • Standardtyp mit geringen Nutzungskosten
  • Digitaler Kontursensor
  • Großflächige Profilometrie-Fähigkeit

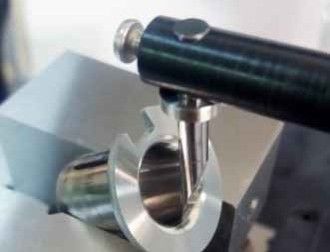

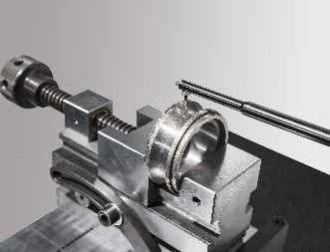

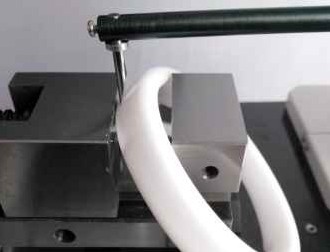

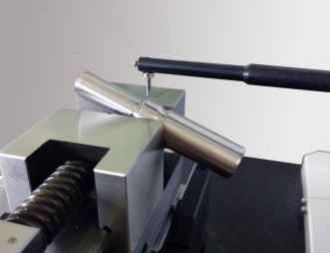

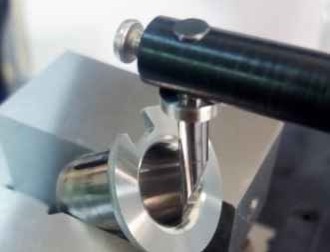

Messfallbeispiele
CMS Oberflächenprofil- und Konturmesssystem mit Profilometer-Technologie 0 CMS Oberflächenprofil- und Konturmesssystem mit Profilometer-Technologie 1 CMS Oberflächenprofil- und Konturmesssystem mit Profilometer-Technologie 2 CMS Oberflächenprofil- und Konturmesssystem mit Profilometer-Technologie 3
Empfohlene Spezifikationen
Spezifikation Details
Modellnummer SE2022G-tbo
Messbereich X-Achse 120mm
Messbereich Z-Achse 420mm
Z1-Achsenbereich ±0,5mm~±7,5mm/262144:1
Z1 Lineare Präzision 0,07%f.s.
Winkelgenauigkeit ±1′
Geradheit 0,3μm/100mm
X-Achsen-Antriebsgeschwindigkeit 0,05~20mm/s
Z-Achsen-Antriebsgeschwindigkeit 0,2~20mm/s
Messfunktionen Linienmerkmale, Punktmerkmale, Abstände, Parallelität, Rechtwinkligkeit, Winkel, Nutentiefe, Nutbreite, Radius, Geradheitsanalyse, Konvexitätsanalyse, Profilanalyse
Systemkomponenten
P Serie Digitaler Kontursensor
CMS Oberflächenprofil- und Konturmesssystem mit Profilometer-Technologie 4
  • Auflösung: 65536:1 / 262144:1
  • Bereich: R:±400µm/±600µm, C:±5mm/±7,5mm
  • Lineare Präzision: R:±7%/±4%, C:0,15%/0,07%
  • Restrauschen: ≤0,025µm/≤0,02µm
  • Rauheitsreferenz: Führungsschiene, keine Führung
  • Hochpräziser integrierter Induktionssensor für Rauheits- und Profilmessung mit Nadelwechsel
Treiberoptionen
CMS Oberflächenprofil- und Konturmesssystem mit Profilometer-Technologie 5
  • Schienenweg: 100-150mm
  • Nummernintervall: 0,2~2µm
  • Konturgeradheit: 0,5µm/100mm
  • Rauheitsrestwert: ≤0,02µm
  • Maximale Bewegungsgeschwindigkeit: 10mm/s
  • Minimale Messgeschwindigkeit: 0,1mm/s
  • Standardantrieb erfüllt die Genauigkeitsanforderungen für die Konturmessung auf Teilebene
Säulenkomponenten
CMS Oberflächenprofil- und Konturmesssystem mit Profilometer-Technologie 6
  • Bereich: 320~420mm / 520~620mm
  • Maximale Bewegungsgeschwindigkeit: 10mm/s
  • Minimale Bewegungsgeschwindigkeit: 0,5mm/s
  • Positioniergenauigkeit: 0,01mm
  • Leichtbauweise mit Rahmen-Säule für Langzeitstabilität
Plattformkomponenten: MPM Integrierte Standardmaschine
  • Material: Marmor
  • Spezifikation: 500*800, 500*1000
  • Einteiliges Design mit kompakter Struktur für einfache Wartung
Unternehmensinformationen
CMS Oberflächenprofil- und Konturmesssystem mit Profilometer-Technologie 7 CMS Oberflächenprofil- und Konturmesssystem mit Profilometer-Technologie 8 CMS Oberflächenprofil- und Konturmesssystem mit Profilometer-Technologie 9 CMS Oberflächenprofil- und Konturmesssystem mit Profilometer-Technologie 10
Unsere Kunden & Agenten
CMS Oberflächenprofil- und Konturmesssystem mit Profilometer-Technologie 11 CMS Oberflächenprofil- und Konturmesssystem mit Profilometer-Technologie 12
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A1: Wir sind eine Fabrik und bieten Antworten innerhalb von 24 Stunden.
F2: Was produziert Ihr Unternehmen hauptsächlich?
A2: Wir sind spezialisiert auf Vision Measuring Machines, Coordinate Measuring Machines, CMM & VMM Vorrichtungen und verwandte Geräte.
F3: Wie wählt man die passende Spezifikation aus?
A3: Unser professionelles Team berät Sie über geeignete Spezifikationen basierend auf Ihrer Produktvielfalt und Ihren Messanforderungen.
F4: Akzeptieren Sie kundenspezifische Dienstleistungen?
A4: Ja, wir bieten sowohl Standardmaschinen als auch kundenspezifische Lösungen, die auf die Bedürfnisse der Kunden zugeschnitten sind.
F5: Was ist Ihre Garantiezeit?
A5: Unsere Produktgarantiezeit beträgt 1 Jahr. Wir haben zerbrechliche Teile verbessert und eine stabile Produktqualität aufrechterhalten.
