Hochgenaue digitale Konturmessung für Zahnräder, Schrauben und Schrauben
Oberflächenrauheitsprüfer Konturmesssystem
Zu den messbaren Elementen aller Oberflächen gehören Größe, Form, Rauheit und Wellenform.
- Abmessungen:Funktionale Oberflächenformen, definiert durch die lineare Beziehung zwischen Radius, Winkel, Entfernung und Merkmalen
- Form:Abweichung von der Zielform der Oberfläche (Ebene, Kugel, Kegel usw.), typischerweise durch Maschinenfehler verursacht
- Grobheit:Verursacht durch Faktoren wie Schneidwerkzeuge oder Bearbeitungsprozesse
- Wellenform:Nicht-ideale Maschinenwirkung durch Vibrationen, unzureichende Steifigkeit oder andere instabile Faktoren im Prozess
Eigenschaften der Serie SP2000
Beste Balance zwischen Leistung und Kosten bei überlegenem Preis-Leistungsverhältnis
- Digitale Kontursensoren mit hoher Präzision
- Größere, hochpräzise Konturmessungen und Mikroprofilmessungen
- UNIMETRO verwendet innovativ einen neuen digitalen Sensor, der eine bis zu fünfmal bessere lineare Genauigkeit bietet als herkömmliche digitale Encoder-Sensoren
- 10x die Fähigkeit, kleine Konturen zu messen und gleichzeitig die Anforderungen an große Messungen zu erfüllen
- Typische Anwendungen sind tiefgreifende Kugellager, spitze Rollenlager und Kugelschrauben für R-Wert, Konfigurationsabweichung und Pt-Wertmessung
Messanwendungen

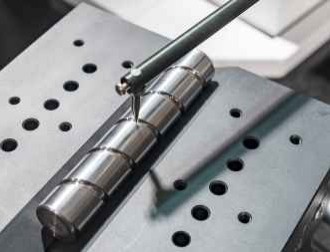

Ausrüstung

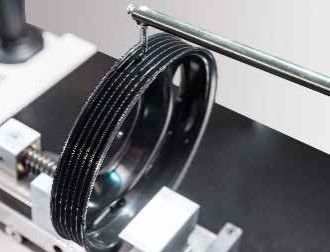

Schrägstange
Schraub

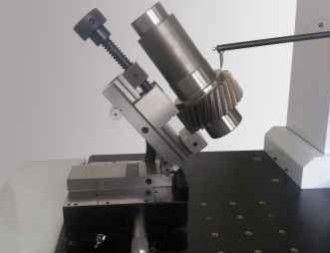

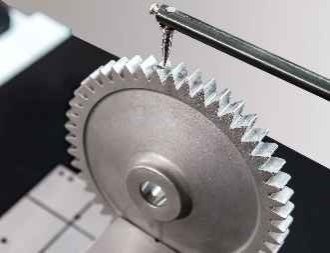

Helical Gear
Technische Spezifikation
| Spezifikation |
SP2012G-tdo |
| Messbereich |
|
| X-Achse |
120 mm |
| Z-Achse |
420 mm |
| Z1-Achse |
± 12,5 mm |
| Genauigkeit |
|
| Z1 Lineare Präzision |
± 0,8 + 0,15 Hm |
| Bogen |
± 1,5+R/12) μm |
| Winkel |
± 1′ |
| Gerade |
0.5 μm/100 mm |
| Fahrgeschwindigkeit |
|
| X-Achse |
0.05 ~ 20 mm/s |
| Z-Achse |
0.2~20mm/s |
Messfunktionen
Profilanalyse einschließlich der Linienelemente verschiedener Werkstückoberflächen, Punktmerkmale, Abstandsmessungen zwischen Punkten und Linien, Positionsanalyse von Elementen einschließlich Abstand, Parallelismus,die senkrechte, Winkel, Rillentiefe, Rillenbreite, Radius. Fähig zur Geradenheitsanalyse, Konvexitätsanalyse und umfassender Profilanalyse.
Systemkomponenten
Sensor: Php-Serie, geräuscharmer digitaler Profilsensor
- Auflösung: 0,02-0,1 μm
- Bereich: ±7,5-±30μm
- Lineare Präzision: ± 0,7 + 0,05 H
- Messleistung: 0,7 kg
- Sehr geringer Bulklärm bei Mikroprofilmessungen im großen Bereich mit ausgezeichneter Linearität
Fahrer: DSH Geräuscharme Fahrer / DCH Geräuscharme Keramikfahrer
- Schienenverkehr: 100-150 mm/180~220 mm
- Anzahlsintervall: 0,05 bis 2 μm/0,05 bis 5 μm
- Konturrichtigkeit: 0,3 μm/100 mm
- Rückstandswert der Rauheit: ≤ 0,005 μm
- Höchstbewegungsgeschwindigkeit: 20 mm/s
- Mindestmessgeschwindigkeit: 0,1 mm/s
- Der geräuscharme Aktor erfüllt die Anforderungen an die Genauigkeit der Profilmessung für Standardteile
Kolonnenmitglied: CNF Hochgeschwindigkeitskolonne / CNFL Hochgeschwindigkeitslänge
- Ausreichend, um die Anforderungen zu erfüllen.
- Höchstbewegungsgeschwindigkeit: 20 mm/s
- Mindestbewegungsgeschwindigkeit: 0,2 mm/s
- Positionierungsgenauigkeit: 0,005 mm
- Hochgeschwindigkeitssäule mit Rahmenkonstruktion, langlebige nicht verformbare Konstruktion
Komponenten der Plattform: MPE-integraler ergonomischer Maschinentafel
- Material: Marmor
- Spezifikation: 500*800, 500*1000
- Integralgestaltung mit kompakter Struktur für eine bequeme Wartung
- Ergonomische Konstruktion verringert die Müdigkeit des Bedieners
