Induktionssensorbasiertes Oberflächenprofil- und Konturmesssystem
Lösungen für die Messung von Oberflächenprofilen und Konturen
Alle Oberflächen enthalten messbare Elemente wie Größe, Form, Rauheit und Wellenform.Hochpräzise Bauteile erfordern eine umfassende Analyse aller dieser Elemente, um eine optimale Leistung und Qualität zu gewährleisten.
Oberflächenmesselemente
- Abmessungen:Funktionale Oberflächenformen, definiert durch lineare Beziehungen zwischen Radius, Winkel, Entfernung und Merkmalen
- Form:Abweichung von der Zieloberflächenform (Ebene, Kugel, Kegel usw.), typischerweise durch Maschinenfehler verursacht
- Grobheit:Veränderungen der Oberflächenstruktur durch Schneidwerkzeuge oder Bearbeitungsprozesse
- Wellenform:Nicht-ideale Maschinenwirkungen durch Vibrationen, unzureichende Steifigkeit oder andere Prozessinstabilitätsfaktoren
Eigenschaften der Serie SE2000
Erreichung eines optimalen Gleichgewichts zwischen Leistung und Kosten bei einem außergewöhnlichen Preis-Leistungs-Verhältnis.
- Breite Palette von Induktionssensoren für vielseitige Anwendungen
- Kleingeschicht hochdruckige Konturmessungen
- Mikroprofilmessung mit außergewöhnlicher Genauigkeit

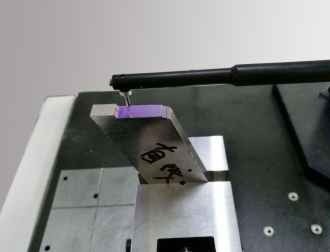

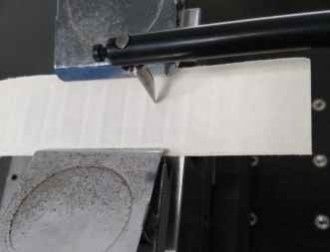

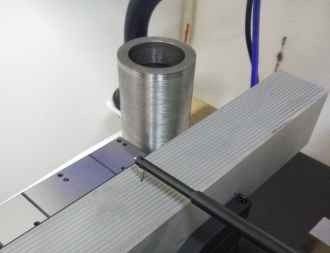

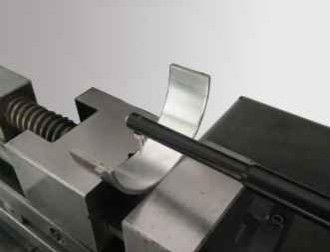

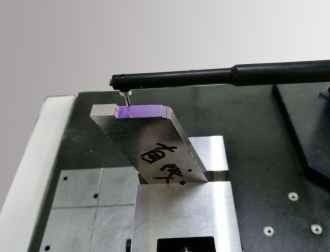

Messanwendungen
SE2022G-tbo Spezifikationen
| Spezifikation | Einzelheiten |
|---|
| Messbereich - X-Achse | 120 mm |
| Messbereich - Z-Achse | 420 mm |
| Messbereich - Achse Z1 | Bei der Verwendung von einem derartigen Verfahren sind die folgenden Vorschriften anzuwenden:1 |
| Z1 Lineare Präzision | 0.07% F.S. |
| Winkelgenauigkeit | ± 1 |
| Gerade | 0.3 μm/100 mm |
| X-Achsenantriebsgeschwindigkeit | 0.05 ~ 20 mm/s |
| Z-Achsenantriebsgeschwindigkeit | 0.2~20mm/s |
Messmöglichkeiten
Umfassende Profilanalyse einschließlich Linienelemente verschiedener Werkstückoberflächen, Punktmerkmale, Abstandsmessungen zwischen Punkten und Linien, Positionsanalyse von Elementen einschließlich Abstand,Parallelität, senkrechtheit, Winkel, Rillentiefe, Rillenbreite, Radius, Geradenheitsanalyse, Konvexitätsanalyse und Profilanalyse.
Systemkomponenten
E-Serie Induktionskontur-Sensor
- Ich bin nicht derjenige, der das Problem anspricht.1
- Die Messbereiche sind: ±0,5 mm~±5 mm / ±0,5 mm~±7,5 mm
- Lineare Präzision: 0,15% / 0,07%
- Messkraft: 0,7 mg
- Flexibles Genauigkeits-Bereichsverhältnis mit unvergleichlichen Vorteilen für digitale Sensoren in kleinen Konturmessanwendungen
Antriebssysteme
Dsh Geräuscharme Antrieb / Geräuscharme Keramikantrieb(Auswahlbar nach den Anforderungen des Antrags)
- Schienenverkehr: 100-150 mm / 180~220 mm
- Anzahlsintervall: 0,05 ~ 2 μm / 0,05 ~ 5 μm
- Konturrichtigkeit: 0,3 μm/100 mm
- Roughness Restwert: ≤ 0,005 μm
- Höchstgeschwindigkeit: 20 mm/s
- Mindestmessgeschwindigkeit: 0,1 mm/s
- Der geräuscharme Aktor erfüllt die Anforderungen an die Messgenauigkeit des Profils der Standardteile
- mit einer Breite von mehr als 10 mm, jedoch nicht mehr als 15 mm
Kolonnenkomponenten
Cnf Hochgeschwindigkeitskolonne / Cnfl Hochgeschwindigkeitslange Kolonne(Auswahlbar nach den Anforderungen des Antrags)
- Ausreichend, um die Anforderungen zu erfüllen.
- Höchstgeschwindigkeit: 20 mm/s
- Mindestbewegungsgeschwindigkeit: 0,2 mm/s
- Positionierungsgenauigkeit: 0,005 mm
- Hochgeschwindigkeitskolonnen mit nicht verformbarem Rahmen
- Präzisionsschnelle Getriebestruktur mit breitem Drehzahlbereich und hoher Positionierungsgenauigkeit
Komponenten der Plattform
MPE-Integrale ergonomische Maschinentafel
- Material: Marmor
- Spezifikationen: 500*800, 500*1000
- Integraler Entwurf mit kompakter Struktur
- Bequeme Wartung und Platzersparnis
- Ergonomische Konstruktion verringert die Müdigkeit des Bedieners
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Wir sind eine Fabrik und liefern Antworten innerhalb von 24 Stunden.
F2: Was produziert Ihr Unternehmen hauptsächlich?
A2: Wir produzieren hauptsächlich Vision Measuring Machines, Coordinate Measuring Machines, CMM & VMM Leuchten und verwandte Geräte.
F3: Wie wählt man die geeignete Spezifikation?
A3: Unser professionelles Team empfiehlt Ihnen geeignete Messgeräte-Spezifikationen basierend auf Ihrer Produktvielfalt und Ihren Messanforderungen.
Q4: Akzeptieren Sie kundenspezifische Dienstleistungen?
A4: Ja, wir bieten sowohl Standardmaschinen als auch kundenspezifische Lösungen an.
F5: Wie lang ist Ihre Garantiezeit?
A5: Unsere Produkte sind mit einer 1-Jahres-Garantie ausgestattet. Wir erhalten eine stabile Produktqualität mit Verbesserungen an zerbrechlichen Komponenten für eine zuverlässige Leistung.
