Induktives digitales Profilmesssystem zur Kontur- und Oberflächenanalyse

Alle Oberflächen enthalten messbare Elemente, einschließlich Größe, Form, Rauheit und Welligkeit. Hochpräzisionskomponenten erfordern eine umfassende Analyse all dieser Elemente:

• Abmessungen: Oberflächenfunktionale Formen, die durch lineare Beziehungen zwischen Radius, Winkel, Abstand und Merkmalen definiert sind
• Form: Abweichung von der Zieloberflächenform (Ebene, Kugel, Kegel usw.), typischerweise verursacht durch Maschinenfehler
• Rauheit: Verursacht durch Faktoren wie Schneidwerkzeuge oder Bearbeitungsprozesse
• Welligkeit: Nicht-ideale Maschineneffekte, die aus Vibrationen, unzureichender Steifigkeit oder anderen Prozessinstabilitätsfaktoren resultieren

Induktiver Profilsensor für hochpräzise Konturmessungen im kleinen Bereich. Die absolute lineare Genauigkeit von induktiven Sensoren ist bereichsabhängig, wobei größere Bereiche zu geringerer Genauigkeit führen. Das Messprinzip ermöglicht maximale Auflösung mit unendlicher linearer Unterteilung und eliminiert inhärente Genauigkeitsgrenzen.

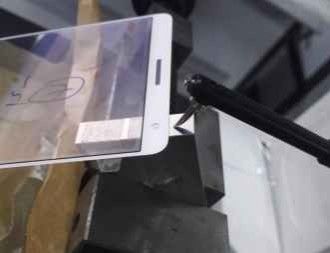

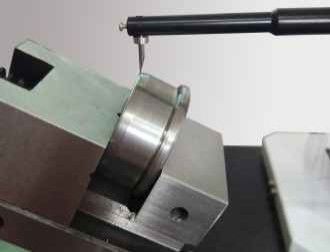

Industrielle Anwendungen umfassen die Messung von kleinen Konturoberflächen wie Rollen- und Laufbahnmessungen in der Lagerindustrie (typischerweise 5-10 µm), die Messung der Dicke von Handybildschirmen, die Beschichtung von Hintergrundbeleuchtungsbildschirmen und die Messung der Dicke von Leiterplattenbeschichtungen in der Handyindustrie.
