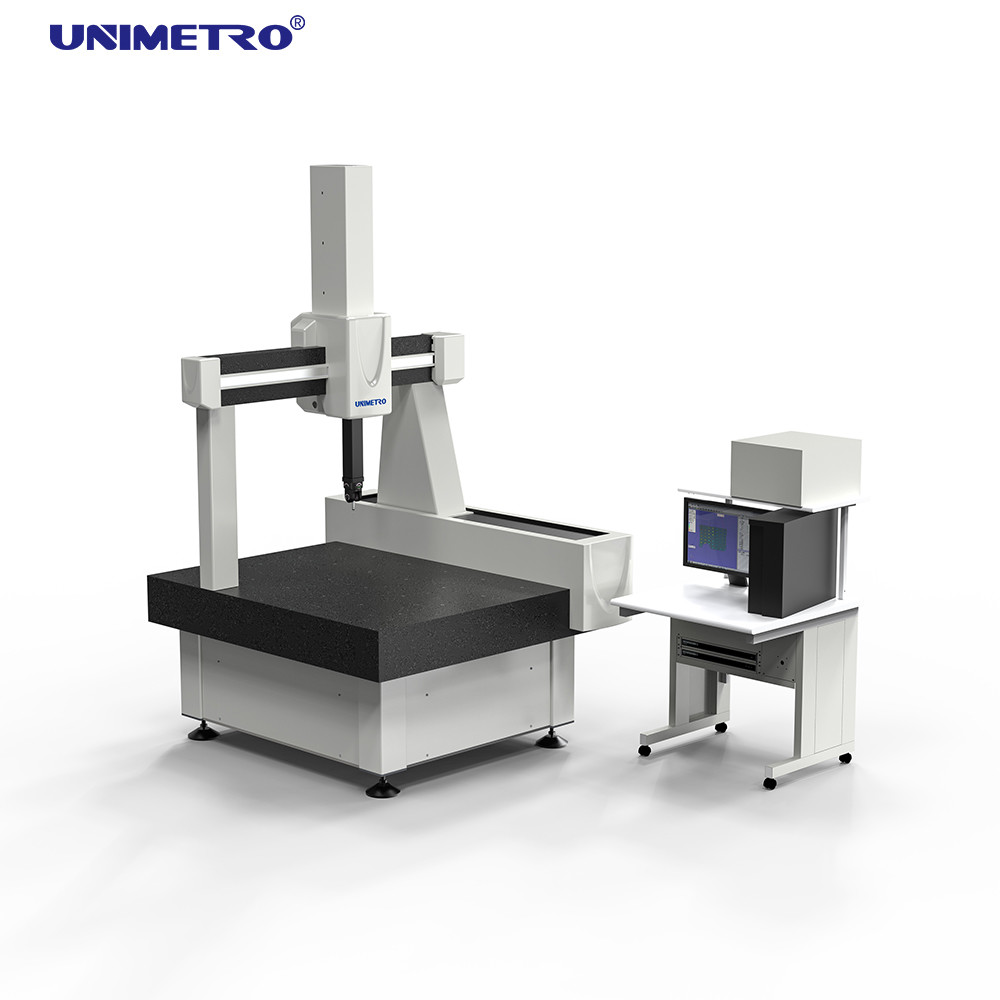

Brückentyp 3D-Koordinatenmessmaschine für große Fahrbereiche, Automobil, 220V
Die 3D-Koordinatenmessmaschine vom Brückentyp verwendet das am meisten vereinfachte Design und ist die kostengünstigste auf dem Markt. Sie eignet sich besonders für die Testanforderungen von Präzisionsbearbeitungsprodukten wie elektronischen Produkten, Formen, Haushaltsgeräten, kleinen Automobilteilen und kleinen Luftfahrtteilen.
Leistungsmerkmale:
Arbeitsplattform --- Hochwertige Granitplattform:
Die Granit-Arbeitsplattform ist die Gesamtstütze der 3D-Koordinatenmessmaschine, und ihre Qualität beeinflusst die Gesamtleistung der Maschine. Die drei Achsen bestehen alle aus Granit, der spannungsfrei, rost- und korrosionsbeständig ist, leicht zu warten ist, einen niedrigen Wärmeausdehnungskoeffizienten aufweist und geringe Verformungen durch Temperatur beeinflusst. Sie kann die Vibrationen der Messmaschine effektiv reduzieren und die Leistung der gesamten Maschine verbessern.
Getriebesystem --- Reibungsart "Selbstkorrektur"-Getriebe:
Die 3D-Koordinatenmessmaschine verwendet ein Reibungsgetriebe in allen drei Achsen und ein "Selbstkorrekturabweichung"-stabiles Getriebesystem. Das Getriebesystem verwendet die Struktur "fest + Mikrofederung", um sicherzustellen, dass das Getriebe parallel zur Führungsschiene ist! Gleichzeitig kann es die Präzisionsstabilität und die Bewegungsstabilität aufrechterhalten. Darüber hinaus verbessert es den Selbstschutz der Werkzeugmaschine im Falle einer Kollision und ist sicherer in der Anwendung.
RENISHAW Linearmaßstab --- Hochpräzises Gitterlineal:
Das Gitterlineal ist ein wichtiger Bestandteil des Koordinatensystems. Renishaw ist der Gigant der drei Koordinatenkomponenten der Welt. Seine Qualität und sein Kundendienst haben den besten Ruf und die beste Garantie auf dem Markt. Alle unsere Maschinen verwenden hochpräzise Renishaw-Gitterlineale mit einer Auflösung von 0,1 μm bis 20 nm.
Produktparameter:
| |
Messbereich (mm) |
Genauigkeit |
| HE |
X |
Y |
Z |
MPEe |
MPEp |
| 500 |
500-1000 |
400,500 |
1.3+L/350 |
1.3 |
| 600,700 |
600-1000 |
600 |
1.3+L/350 |
1.3 |
| 800 |
800-1500 |
600,700 |
1.5+L/350 |
1.5 |
| 1000 |
1000-3000 |
800 |
1.5+L/350 |
1.5 |
Technische Parameter:
Die 3D-Koordinatenmessmaschine der Helium-Serie ist speziell für kleine und mittelgroße Produkte, Formen, die Elektronikindustrie usw. konzipiert. Die Größe kann nach den Bedürfnissen der Kunden ausgewählt werden. Unser Design ist klein und mittelgroß, leicht, schnell zu installieren, ohne Fundament.
Produktdetails:
Rational-DMIS-Software
Rational - DMIS ist ein neu entwickeltes, groß angelegtes, integriertes 3D-Messsoftwarepaket. Zusätzlich zur Entwicklung und dem Design von Studio-Software, die die Anforderungen von Anfängern an das einfache Erlernen und die Verwendung der Software sowie die funktionalen Anforderungen von Benutzern der oberen Ebene an die Software berücksichtigt, ist es vor allem zu einem Modell für die Standardisierung von KMG-Messsoftware geworden.
Rational DMIS-Programme werden mit dem vollständigen und nativen DMIS-Kernel bis zur Version 5.0 von DMIS entwickelt, was sich völlig von der sogenannten "Support DMIS" (der Kernel ist nicht DMIS) unterscheidet. Wie wir alle wissen, ist DMIS zu einem ISO-Standard geworden (ISO 22093:2003)
3D-Koordinatenmessmaschine Tastsystem (optional)
MH20I Manueller Kopf von RENISHAW (Manuell)
Indexierachse A: 0°~90° Schrittweite: 15°
Indexierachse B: ±180° Schrittweite: 15°
Räumliche Messausrichtung: 168 Mal
Positionswiederholbarkeit: 1,5 um, Jede Achse erfolgt in Schritten von 15° mit wiederholter Positionierungsfunktion.
PH20MT Motorisierte Tastköpfe von RENISHAW
Positionswiederholbarkeit: +0,5 μm
Positionierungsschritte: Unbegrenzt
Drehachse: 360°
Schwenkachse: 0°- 115°
Gesamtanzahl der Positionen: Unzählig
Betriebstemperatur: 10-40℃
PH10T von RENISHAW
Das PH10T kann an jede M8-Gewindeschnittstelle und Verlängerungsstange angeschlossen werden (maximale zulässige Verlängerung bis zu 300 mm).
Produktanwendung:
Die 3D-Koordinatenmessmaschine wird hauptsächlich für die Messung von Gehäusen, Rahmen, Zahnrädern, Nocken, Schneckenrädern, Schnecken, Blättern, Kurven, gekrümmten Oberflächen usw. in der Maschinenbau-, Automobil-, Luftfahrt-, Militär-, Möbel-, Werkzeugprototypen-, Maschinen- und anderen kleinen und mittelgroßen Teilen, Formen und anderen Industrien verwendet.
Die 3D-Koordinatenmessmaschine kann auch in der Elektronik-, Hardware-, Kunststoff- und anderen Industrien eingesetzt werden. Sie kann die Größe, Form und Formtoleranz von Werkstücken genau erfassen und so Aufgaben wie Teileprüfung, Formmessung und Prozesskontrolle erledigen.
