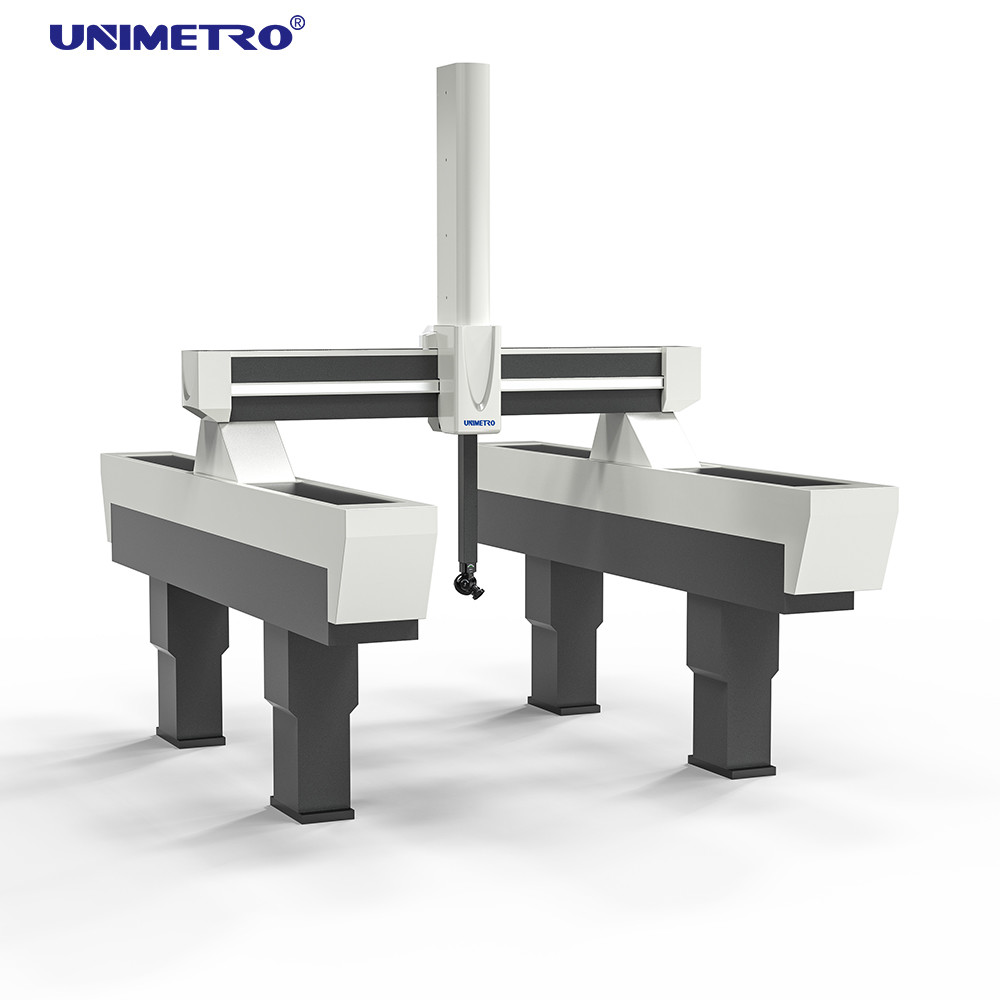

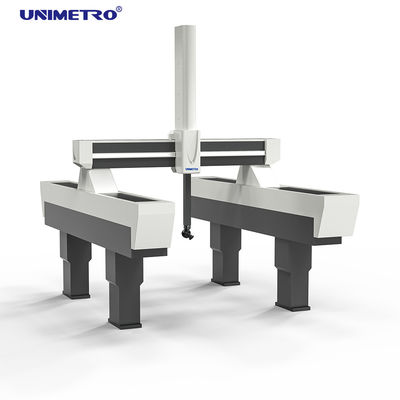

Super genaue Koordinaten-Maß-Maschine der Koordinaten-3D der Messmaschine-1,1 um

Beschreibung

Koordinatenmessmaschine Metroking-Reihe 3D ist eine Reflexion der Erfahrung sich entwickelnden und herstellenden Messmaschine der hohen Genauigkeit. Genehmigt durch mehrfache Industrien, die Metroking-Reihe, ein typisches Modell in der messenden Industrie der hohen Präzision zu werden. Sie wird für das Werkstückmessen der hohen Genauigkeit und Kurvenscannen, auch für offizielle Institution und das Messen des Standardstückes gepasst.

Die Koordinatenmessmaschine CNC 3D hohe Präzision Metroking-Reihe benutzt Granitmaterial, begrenzten Elemententwurf und Bockstruktur, stellen hohe Stabilität und Zuverlässigkeit sicher.

Die Granittraverse, integrierte die Maschinenbasis, die Spaltenarbeitsbühne und die z-Achsenform eine voll-geschlossene Gestaltungsstruktur, stellt die Eigenschaften der hohen Stabilität, der niedrigen Deformation und der hervorragenden Wärmebeständigkeit sicher.

Die 3, die Achse der Koordinatenmessmaschine Metroking-Reihe 3D modernen weichen synchronen Ganggurt des Stahldrahtes als Ansteuersystem, der laufende Prozess benutzen, schaffen keine Geräusche, schnell finden und langen Lebenszyklus.

Die y-Achse verwendet DUO-Schwalbenschwanz-Führerweise als Ansteuersystem, Achse 3 unter Verwendung der fahrenden Mitte, die hohe Genauigkeit, die lineare Skalen in die Mittelposition installiert sind und hält den Ausgleich der Achsenbewegung zurück, herabsetzen den Abbefehler.

Unter Verwendung der Servomotoren der hohen Leistung die Bewegungssteuerleistung in großem Maße zu verbessern, erzielt viel bessere Beschleunigung, das Bremsen und schnellen Betrieb.

Die Koordinatenmessmaschine Metroking-Reihe 3D benutzt HochleistungsLuftsystem, ist die z-Achse mit Luftausgleich, verbessert die Lokalisierungsgenauigkeit, macht auch die Bewegung zuverlässig und glatt. stellt genaues Filtersystem mit 3 Niveaus, einen langen Lebenszyklus der Führerweise sicher. Unter Verwendung des Hochleistungsstromkabels und -Abschleppseils stellt die Stabilität der Elektronik sicher.

Worktable Granit der hohen Qualität:

Der moderne Renishaw UCC-Reihe Prüfer




Universalkontrolle für die Messmaschine der Koordinate 3D

Koordinatenmessmaschine Metroking-Reihe 3D ist mit voller Linie Triggersonden und Kontaktart Überprüfungssonden kompatibel. Auch Laserstrahlscannensonden, Punktscannenkopf der hohen Genauigkeit und Visionsmesskopf CCDs DER LV-Reihenhohen auflösung digitaler optischer, der Kurvenhohen geschwindigkeit der hohen Genauigkeit schwieriges Scannen (Rücktechnik) erzielen, Mikroberührungsfreies Messen der hohen Genauigkeit des maßes.

TECHNISCHE PARAMETER

Arbeitsbedingungen

Energie-Spannung: 220V

Luftdruck: 0.7-1.0Mpa

Filter-Genauigkeit: 0.3um

Luftzufuhr: 0.12-0.45m ³ /min

Temperaturspanne: 18-22°C

Stündlicher Temperatur-Zyklus: 1°C/h

Thermische Steigung: 1°C/m

Relative Luftfeuchtigkeit: 55%-65%
