Detailinformationen

Feldtiefe:	50mm	Min.-Laser-Breite:	40mm
Max. Laser-Breite:	50mm	Standardarbeitsabstand:	115 mm
Dichte Sanning-einzelner Zeile:	768points/line	Überprüfungsmessende Geschwindigkeit:	10752points/sec
Überprüfungsmessende Genauigkeit:	25 um	Überprüfungsmessender min. Punktabstand:	0,06 mm
Hervorheben:	beigeordnete Messmaschinen , optische beigeordnete Messmaschine

Produkt-Beschreibung

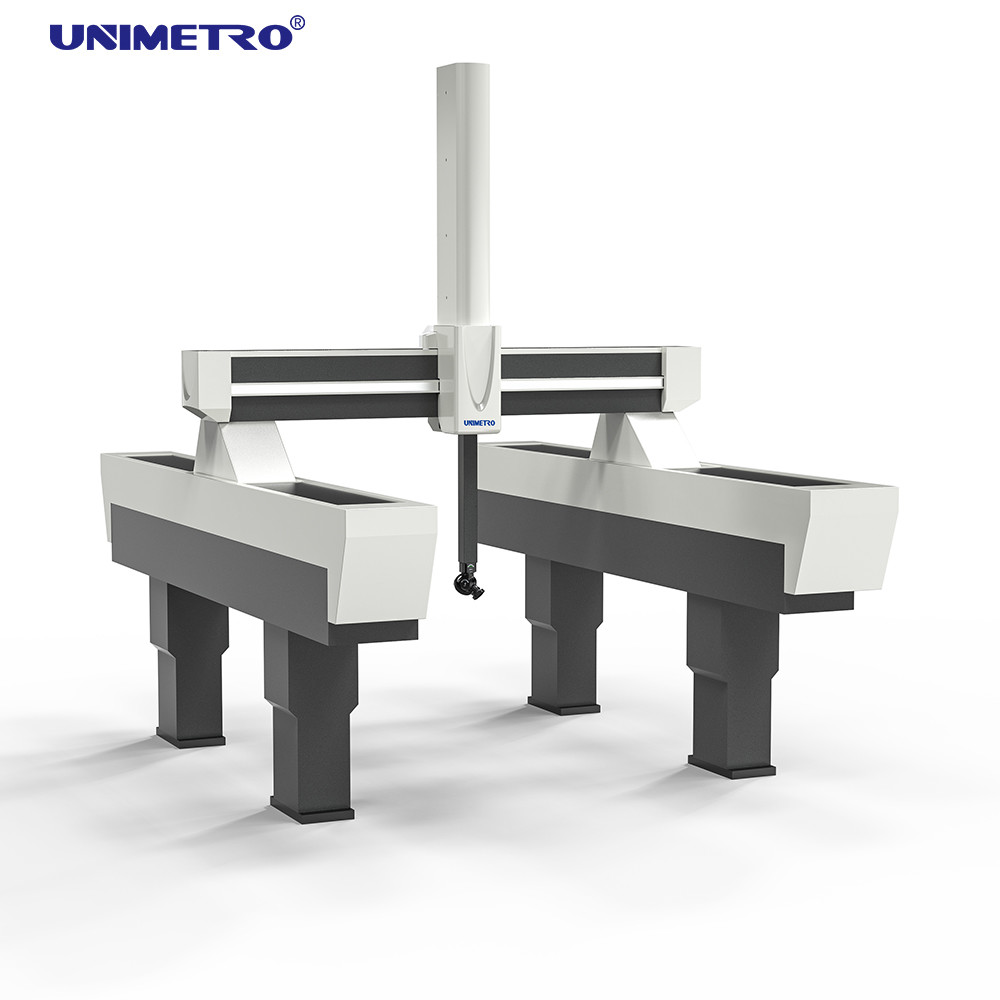

3D-Koordinatenmessgeräte und -systeme für das Laserscanner-Reverse Engineering

Fortschrittliche 3D-Bildmesstechnologie

Im Vergleich zur herkömmlichen 2D-Bildmessung können unsere 3D-Bildmesssysteme 3D-Kantenkonturen und 3D-Merkmale messen, was eine revolutionäre Entwicklung in der Konturmesstechnologie darstellt.

Messprinzip

Der Laserscanner LSP50 berechnet Kantenpunkte von Objekten durch den Schnittpunkt von 2D-Bildkonturen und auf das Objekt projizierten Laserlinien. Wie in Beispielanwendungen gezeigt, erkennt die Software Bildkanten von Kreisen durch fortschrittliche Bildverarbeitung, während die Laserlinienmitte den Kreis schneidet und so präzise Messpunkte P und Q erstellt.

Technische Daten des LP550

Parameter	Wert	Parameter	Wert
Gewicht	390g	Scanning-Messgeschwindigkeit	10752 Punkte/Sek
Abmessungen	145×110×45mm	3D-Bildmessgeschwindigkeit	1 Mal/Sek
Adapter	M8, PAA1	Scanning-Messgenauigkeit	25 μm
Schärfentiefe	50mm	Genauigkeit der 3D-Bildmessung	20 μm (klare Kantenkontur)
Mindestlaserbreite	0mm	Scannen min. Punkteabstand	0,06 mm
Maximale Laserbreite	50mm	Laserebene	Stufe 2 (sichtbares rotes Licht)
Standard-Arbeitsabstand	115mm	Laserwellenlänge	650 nm
Scannen einzelner Zeilendichte	768 Punkte/Linie	Arbeitstemperatur	10-40°C

Wichtiger Hinweis:Bei der 3D-Bildvermessung werden hohe Anforderungen an die Oberflächenqualität von Objekten gestellt. Objekte mit hellen Farben und matten Oberflächen (z. B. Gips oder Holz) können direkt gemessen werden. Andere Materialien erfordern möglicherweise eine Oberflächenvorbereitung.

Reverse Engineering-Anwendungen

Benutzer können durch die 3D-Bildmessfunktion klare und genaue Kantendaten erhalten und so zuverlässige Daten für Reverse-Engineering-Prozesse bereitstellen. Durch die Kombination von 3D-Bildmessungen mit Laserscanfunktionen können vollständige Kurveninformationen, Kantendaten und Lochmerkmalsdaten effizient erfasst werden.

Produktgalerie

Unsere Kunden und unser Vertriebsnetzwerk

Häufig gestellte Fragen

F1: Sind Sie eine Fabrik oder ein Handelsunternehmen?

A1: Wir sind eine Fabrik und antworten innerhalb von 24 Stunden.

F2: Was stellt Ihr Unternehmen hauptsächlich her?

A2: Wir sind auf die Herstellung von Vision-Messmaschinen, Koordinatenmessgeräten, CMM- und VMM-Vorrichtungen und zugehörigen Geräten spezialisiert.

F3: Wie wählt man die passende Spezifikation aus?

A3: Teilen Sie unserem professionellen Team Ihre Produktvielfalt und Messanforderungen mit und wir empfehlen Ihnen geeignete Messgerätespezifikationen.

F4: Akzeptieren Sie maßgeschneiderte Dienstleistungen?

A4: Auf jeden Fall! Wir bieten sowohl Standardmaschinen als auch kundenspezifische Lösungen an, die auf spezifische Kundenanforderungen zugeschnitten sind.

F5: Wie lange ist Ihre Garantiezeit?

A5: Für unsere Produkte gilt eine Garantie von 1 Jahr. Wir halten hohe Produktqualitätsstandards ein und verfügen über eine verbesserte Haltbarkeit kritischer Komponenten für eine zuverlässige Leistung.

Größe und Tag:

Herkunftsort:	China
Markenname:	UNIMETRO
Zertifizierung:	CE
Modellnummer:	HISCANNER

Min Bestellmenge:	1
Preis:	Discussible
Verpackung Informationen:	Holz-Fall
Lieferzeit:	10 Arbeitstage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	3 pro Monat

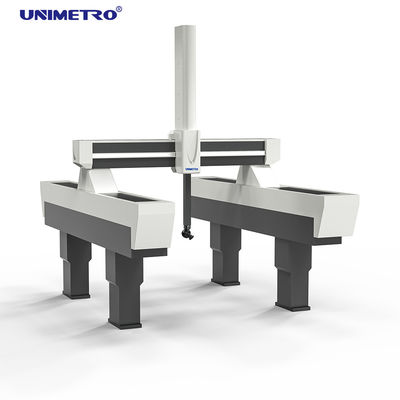

3D-Koordinatenmessgeräte und -systeme für das Laserscanner-Reverse Engineering
