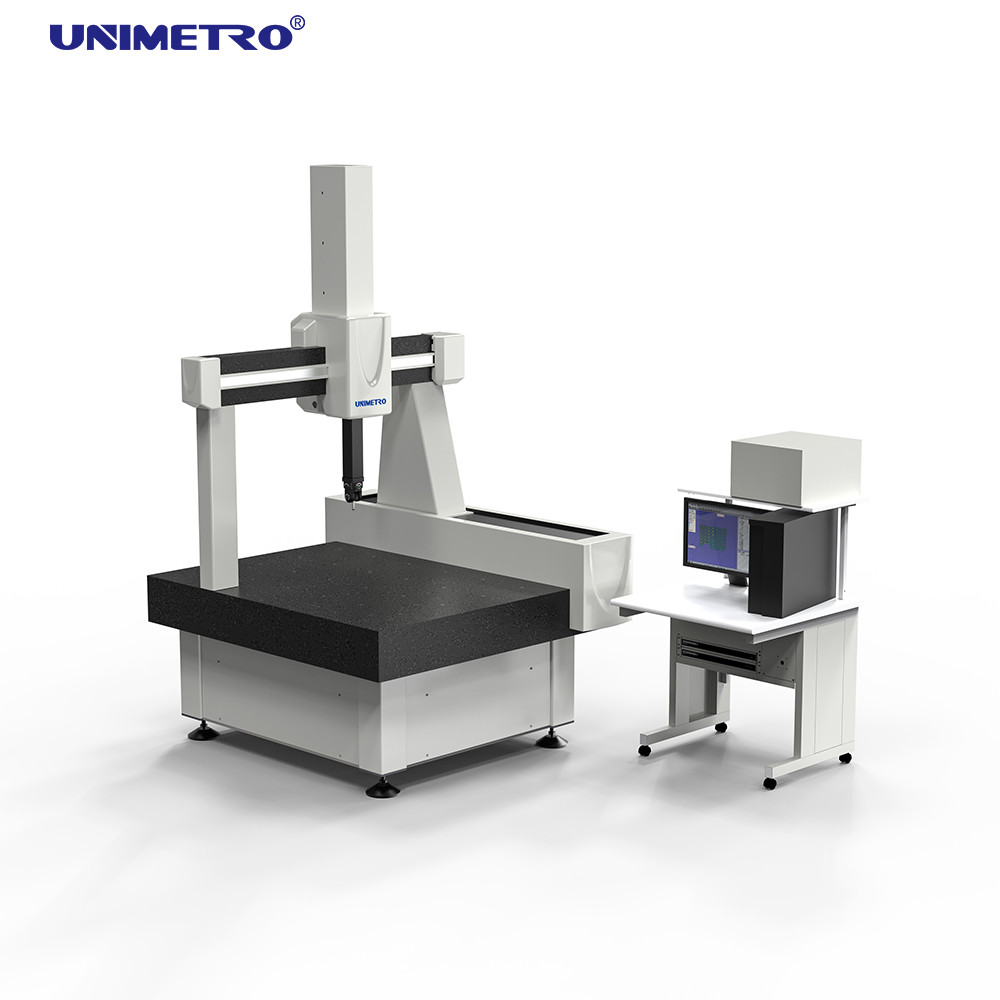

Halbautomatische Helium-3D-Koordinatenmessmaschine mit 500 mm/s Verfahrgeschwindigkeit
Helium Typ 600*600*600mm Hochpräzisions-KMG-Maschine
„Helium“ zeichnet sich durch die höchste Präzisionsmaschine aus, die von UNIMETRO vollständig entwickelt und konstruiert wurde. Jedes Teil wird während der Herstellung streng ausgewählt, um eine perfekte und pünktliche Montage zu gewährleisten. Die Abnahme von Messgeräten erfolgt nach ISO 10360-2 mittels zweier standardisierter Abnahmeverfahren. Alle Messgeräte werden mit einem hochpräzisen Laser vermessen und mit DKD-zertifizierten Massivmaßen wie Endmaßen und Kugelplatten geprüft. Das Ergebnis ist eine hochwertige, hochpräzise Maschine mit deutscher Technologie.
Technische Parameter
| Parameter |
Spezifikation |
| Messbereich |
X=610mm, Y=610mm, Z=610mm |
| Gesamtdimension |
1350 × 1580 × 2680 mm |
| Maximales Teilegewicht |
1000kg |
| Maschinengewicht |
1950 kg |
| MPEe |
≤ 1,8+L/300 (μm) |
| MPEp |
≤ 2,5 μm |
| Skalenauflösung |
0,5 μm |
| Maximale 3D-Geschwindigkeit |
500 mm/s |
| Maximale 3D-Beschleunigung |
900 mm/s |
Hauptvorteile
Hohe Wiederholgenauigkeit
Einweg-Wiederholgenauigkeit ≤ 1 μm
Patentierte doppelte passive Vibrationsdämpfung
Direkt in das Maschinengestell integriert, dadurch ist eine produktionsnahe Positionierung in den meisten Fällen ohne besondere Fundamente möglich.
Hochwertiger Granit-Arbeitstisch
Hergestellt aus hochpräzisem, schwerem und stabilem Naturgranit von „Mount TAI“, um die Vibrationsdämpfung zu unterstützen und die Leistung zu verbessern.
Beiliegende Führungen in allen Achsen
Schützt Führungsbahnen vor Beschädigung, Schmutz und direkten thermischen Einflüssen und ist somit für staubige Umgebungen geeignet.
Reibungsgetriebe mit automatischer Gleichrichtung
Die Struktur mit „fester + Mikrofederung“ stellt sicher, dass die Übertragung parallel zur Führungsbahn verläuft, wodurch die Maschine weitgehend wartungsfrei ist.
Importierte Schlüsselteile
Alle wichtigen Teile (Servomotor, Getriebesystem, Pneumatiksystem usw.) stammen von bekannten Marken und gewährleisten optimale Präzision und Lebensdauer.
Optische Skala von RENISHAW
Hochpräzise optische Skala mit 0,05 μm Auflösung von der branchenführenden Marke.
Luftlager-Surround-Führungsweg
4-seitig umschlossene Struktur mit mehreren Luftdruckreglern und ringförmigem pneumatischem Lagerdesign für Instrumentenstabilität während der Bewegung.
Small Holes-Technologie
Luftverbrauch: 150 NL/Min. Erzeugt eine Kondensatzone zwischen Luftlager und Führungsbahn, um die durch Bewegungsreibung entstehende Wärme auszugleichen und so die thermische Stabilität zu verbessern.
Software
Rational-DMIS- Ein neu entwickeltes groß angelegtes integriertes 3D-Messsoftwarepaket. Es wurde mit dem vollständigen und nativen DMIS-Kernel (ISO 22093:2003-Standard) entwickelt und erfüllt die Anforderungen sowohl von Anfängern als auch von fortgeschrittenen Benutzern und dient gleichzeitig als Modell für die Standardisierung von KMG-Messsoftware.
Sondenfunktion
Sondenkopf: MH20i manueller Kopf von RENISHAW
| Parameter |
Spezifikation |
| Wiederholbarkeit der Position |
+0,5 μm |
| Positionierungsschritte |
15° |
| Rotierende Achse |
+180° |
| Temperaturbereich |
10-40℃ |
Sonde: TP20 SF-Modul; M2-Sondenbaugruppe
| Nummer |
Name |
Spezifikationen |
Menge |
| A-5004-7585 |
Sondenverlängerungsstange |
10mm |
2 |
| A-5004-7586 |
Sondenverlängerungsstange |
20mm |
1 |
| A-5000-7806 |
Kugelsonde |
Φ1×10mm |
1 |
| A-5000-3603 |
Kugelsonde |
Φ1×20mm |
2 |
| A-5000-3604 |
Kugelsonde |
Φ1×10mm |
2 |
| A-5000-4161 |
Kugelsonde |
Φ1×20mm |
1 |
| A-5000-2285 |
Kugelsonde |
Φ1×50mm |
1 |
|
Sondenschlüssel |
|
2 |
| Gesamt: 8 Typen, 12 Stück |
Unternehmensinformationen
Unsere Kunden und Agenten
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A1: Wir sind eine Fabrik und bieten die schnellste Antwort innerhalb von 24 Stunden.
F2: Was produziert Ihr Unternehmen hauptsächlich?
A2: Wir produzieren hauptsächlich optische Messgeräte, Koordinatenmessgeräte, CMM- und VMM-Vorrichtungen usw.
F3: Wie wählt man die passende Spezifikation aus?
A3: Teilen Sie uns die Vielfalt und Größe der zu messenden Produkte mit und unser professionelles Team berät Sie über die Spezifikationen geeigneter Messgeräte.
F4: Akzeptieren Sie maßgeschneiderten Service?
A4: Ja! Wir bieten sowohl typische Maschinen als auch auf Kundenbedürfnisse zugeschnittene Maschinen an.
F5: Wie lange ist Ihre Garantiezeit?
A5: Unsere Produktgarantiezeit beträgt 1 Jahr. Unsere Produktqualität ist sehr stabil und wir haben die zerbrechlichen Teile deutlich verbessert. Sie können sich auf die Qualität unserer Produkte verlassen.
