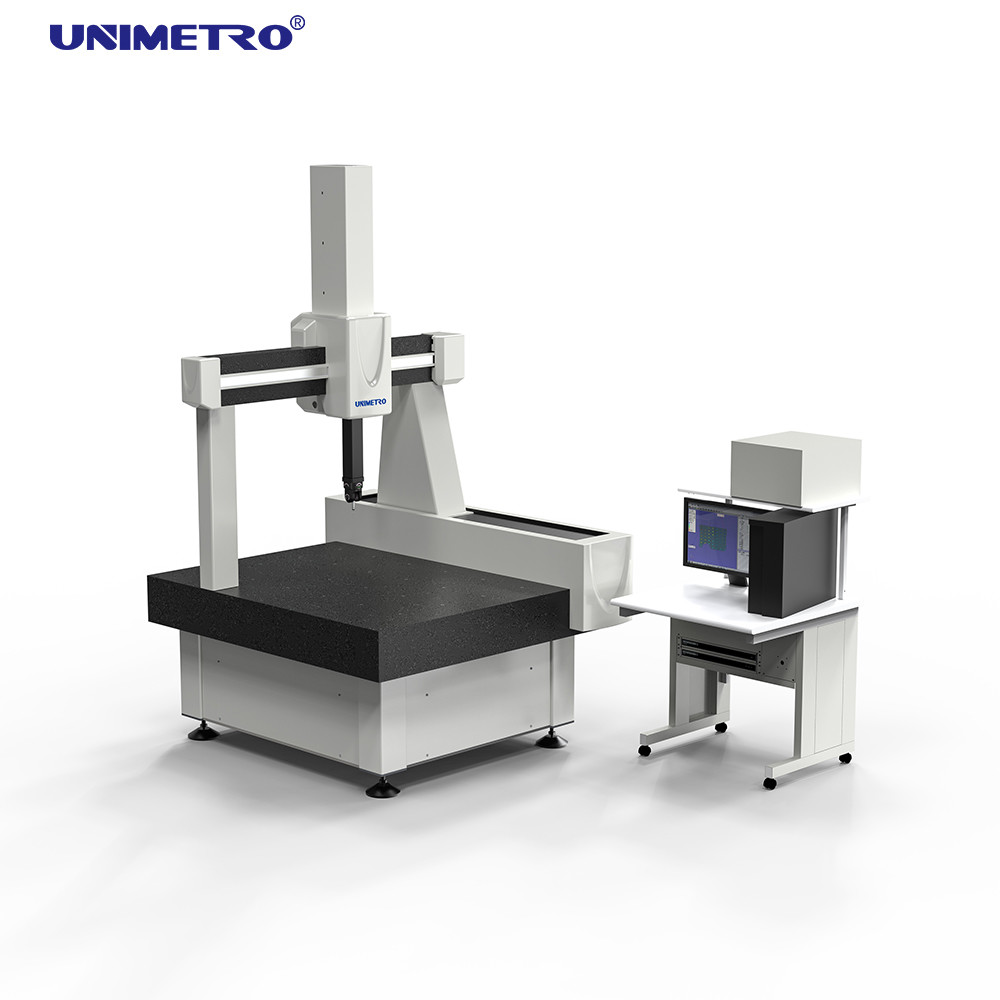

Koordinaten-Messmaschine des Helium-3D mit Marmorbasis

Grundlegende Informationen
Herkunftsort: China
Markenname: UNIMETRO
Zertifizierung: CE,ISO
Modellnummer: Helium
Min Bestellmenge: 1
Preis: Discussible
Verpackung Informationen: Holzetui
Lieferzeit: 3~5 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 40
Detailinformationen
Produktname: CMM beigeordnete Messmaschine Material: Marmorbasis
Messbereich: 813 x 1200 x 710 Millimeter Overrall-diamension: 1585 x 2000 x 2900 Millimeter
Maschinen-Gewicht: 2600KG MPEe: ≤ 1.8+L/350 (μm)
MPEp: ≤ 2.5μm Skalaentschließung: 0.5um
Markieren:

Koordinaten-Messmaschine des Helium-3D

,

Koordinaten-Messmaschine 550mm/s 3D

,

Marmormaschine der basis 3d cmm


Produkt-Beschreibung

Helium-Art 800*1200*700mm beigeordnete Messmaschine hohe Präzisions-Full Autos 3D CMM



EINLEITUNG



„Helium“ wird durch die Maschine der höchsten Präzision gekennzeichnet, die insgesamt entwickeltes und entworfenes UNIMETRO ist. Jedes Teil wird ausschließlich im Zeitraum der Herstellung vorgewählt und überprüft, ob alle Teile tadellos und günstig im Zeitraum der Versammlung angeschlossen werden. Die Annahme von Messmaschinen findet entsprechend ISO 10360-2 statt. Auf diese Art werden zwei standardisierte Abnahme-Verfahren verwendet. Alle Messmaschinen werden mit einem ultra Präzisionslaser gemessen. Danach, ein Test in Übereinstimmung mit Standards mit DKD-zugelassenen festen Maßen wie Lehrenblöcken, Ballplatten, etc. wird geleitet. Deshalb verwenden die Maschinenkunden ist schließlich wirkliche hohe Qualität, hohe Präzision und deutsche Technologie.



TECHNISCHE PARAMETER



Messender Bereich: X=813mm, Y=1220mm, Z=710mm

Gesamtausmasse: 1350 x 1580 x 2680 Millimeter

Max Part Weight: 1200kg

Maschinengewicht: 2600kg

MPEe: ≤ 1.8+L/350 (μm)

MPEp: ≤ 2.5μm

Skalaentschließung: 0.5um

Maximale Geschwindigkeit 3D: 550mm/s

Maximale Beschleunigung 3D: 700mm/s



VORTEILE



Doppelte passive Schwingungsdämpfung des Patents:

CMM wird größtenteils in der Firma und nahe durch die anderen Maschinen und den Transport-LKW verwendet. Die Erschütterung beeinflußt die Präzision von CMM. Machen Sie eine spezielle Grundlage ist eine Lösung aber diese Willenskosten und -problem. Unser CMM hat die Patentunterstützung mit der doppelten passiven Schwingungsdämpfung, die direkt im Maschinenrahmen integriert wird. So wird die Maschine passend nah an Produktion in Position gebracht möglicherweise. Benötigen Sie nicht die spezielle Grundlage für dieses CMM in den meisten Fällen.



Worktable Granit der hohen Qualität:

Worktable ist die Unterstützung alles CMM, seine Qualität ist wichtig für die Leistung! Unser CMM wird mit hohem Präzision, schwerem und stabilem natürlichem Granit Worktable „vom Tai Shan“ gemacht; dieses kann Schwingungsdämpfung stützen und die Leistung von CMM verbessern.



Beiliegende Führer in allen Äxten:

Die Umwelt des CMM hat strenge Anforderung, aber einige unterschiedliche wie die Temperatur und der Staub sind im Maßraum möglich. Als Standard werden alle unsere CNC-Maschinen mit beiliegenden Führern gepasst. Dieses schützt die Führerweisen vor Schaden, Schmutz und direkten thermischen Einflüssen. Dieses kann externen Staub und Temperaturwechsel verhindern. Es ist für Verwendung in der staubigen Umwelt wichtig.



Reibung „automatisches Korrektur“ Getriebe:

Unser CMM benutzt Reibungsgetriebe und hat das „automatische Korrektur“ System in allen Äxten. Das Kraftübertragungssystem mit „repariert + der Mikrosuspendierungs“ Struktur, zum des Getriebes sicherzustellen ist zur Führerweise parallel. Das stellt die Messmaschine in großem Maße wartungsfrei her.



Importierte Schlüsselkomponenten:

Schlüsselkomponenten sind für den Stall der Maschine am wichtigsten. Nur mit dem besten Entwurf und der besten Qualität von Schlüsselkomponenten kann den Stall der langen Zeit von CMM machen. Alle Schlüsselkomponenten sind berühmte Marken (Servomotor, Kraftübertragungssystem, Druckluftanlage etc.). Dieses kann beste Präzisions- und Nutzungsdauer von dem CMM machen.



Optische Skala RENISHAW:

Optische Skala ist eine des meisten wichtigen Teils für CMM; RENISHAW ist die beste Flagge im Gebiet von CMM Teilen. Es hat die besten Produkte und beste das Service-Ansehen! Unser CMM benutzen immer optische Skala hoher Genauigkeit RENISHAW. Entschließung ist 0,05 um.



Luftpolster-Einfassungsführerweise in allen 4 Seiten:

Die Luftpolster-Führerweise, die 4 Seiten verwendet, umgab Struktur! Dieses ist das Symbol des Stalles und der Qualität! In unserem CMM hat jede Achse viele Luftdruckregler in den verschiedenen Richtungen und pneumatische Lager, ringförmiger pneumatischer tragender Entwurf garantiert den Instrumenten, die während des Bewegens stabil sind.



Kleine Lochtechnologie:

Luftverbrauch: 150NL/Min., macht kleine Lochtechnologie, diese Kondensatzone zwischen Luftpolster und Führerweise. Sie kann die wenig Hitze ausgleichen kommt von der Bewegungsreibung! Diese Technologie verbessert die Wärmebeständigkeit des CMM und hält die langfristige Präzisionsstabilität.



SOFTWARE



Rational-DMIS

Rational - DMIS ist ein neuentwickeltes umfangreiches integriertes Softwarepaket des Maßes 3D. Zusätzlich zur Entwicklung und zum Entwurf von Studio-Software, die die Anforderungen von Anfängern für das einfaches Lernen und Gebrauch von der Software und die Grundanforderungen von hochrangigen Benutzern für die Software berücksichtigt, wichtiger, ist es ein Modell für CMM Maß-Software-Standardisierung geworden.
Rationale DMIS-Programme sind mit dem vollen und gebürtigen DMIS-Kern bis Version 5,0 von DMIS entworfen, das zu der so genannten „Unterstützung DMIS“ total unterschiedlich ist (der Kern ist nicht DMIS). Wie wir alle wissen ist DMIS eine Iso-Norm geworden (ISO-22093:2003)

Koordinaten-Messmaschine des Helium-3D mit Marmorbasis 0



SONDEN-FUNKTION



Sondenkopf: PH20MT motorisierte Sondenköpfe durch RENISHAW



Renishaw PH20 ist ein anderes innovatives Maßprodukt, das von Renishaw-Firma gestartet wird, die erheblich die Leistung von CMM verbessert.

Dieses ist das erste mal, dass die Technologie mit fünf Achsen, die für Revo-Maßsystem entwickelt wird (das viele Preise gewonnen hat), in den Erstanwendungen von verschiedenen Spezifikationen CMM eingesetzt worden ist.

Die stepless Positionierungsfähigkeit von PH20, das einfach, in jedem möglichem Winkel zu messen und sich zu berühren ist, kann das beste Werkstückmaß sicherstellen und die Ersatzzeiten der Sonde herabsetzen. Die synchrone Bewegung von fünf Achse kann großes Werkstück auf CMM, indem sie den Raum, der herabsetzt für Rotation des messenden Sitzes um Werkstück messen benötigt wird.



Koordinaten-Messmaschine des Helium-3D mit Marmorbasis 1      Koordinaten-Messmaschine des Helium-3D mit Marmorbasis 2



Errichtet in der industriekompatiblen Sonde TP20

Basisbenutzer des Tests PH20 können eine Reihe Hauptmodule des reifen Tests direkt benutzen tp20, um eine Vielzahl der Kraftmessung, die Richtung zur Verfügung zu stellen, die Wahlen und Erweiterungsstangen abfragt, um die Anwendungsbedingungen zu erfüllen. Das magnetische Modul kann Auffahrschutz bieten und Selbstwählvermittlungsstelle verwirklichen, indem es mcr20ni-Austauschrahmen verwendet.

PH20MT motorisierte Sondenköpfe durch RENISHAW: Dieses System ermöglicht dem schnellen, kompletten und wiederholbaren Messen von komplexeren Werkstücken. Dank die Rotationsmöglichkeit die Maschine wird eine Messmaschine mit 5 Möglichkeiten und ermöglicht dem bedeutenden Messen zeitsparend besonders mit einfachen Stücken.



Wiederholbarkeit der Position:                  μm +0,5

Positionierung von Schritten:                             Grenzenlos, willkürlich

Drehende Achse:                                360°

Schwingenachse:                                    0° - 115°

Gesamtzahl von Positionen:             Unzählig

Betriebstemperatur:             10-40℃



Sonde: Modul TP20 SF



Sonde: M2-Sondenversammlung

Zahl Name Spezifikationen Menge
A-5004-7585 Sondenerweiterungsstange 10mm 2
A-5004-7586 Sondenerweiterungsstange 20mm 2
A-5000-7806 Ballsonde Φ1×10mm 2
A-5000-3603 Ballsonde Φ2×20mm 2
A-5000-3604 Ballsonde Φ3×10mm 2
A-5000-4161 Ballsonde Φ4×20mm 2
A-5000-2286 Ballsonde Φ5×50mm 1
  Sondenschlüssel   2
Summe: Art 8   PC 15
