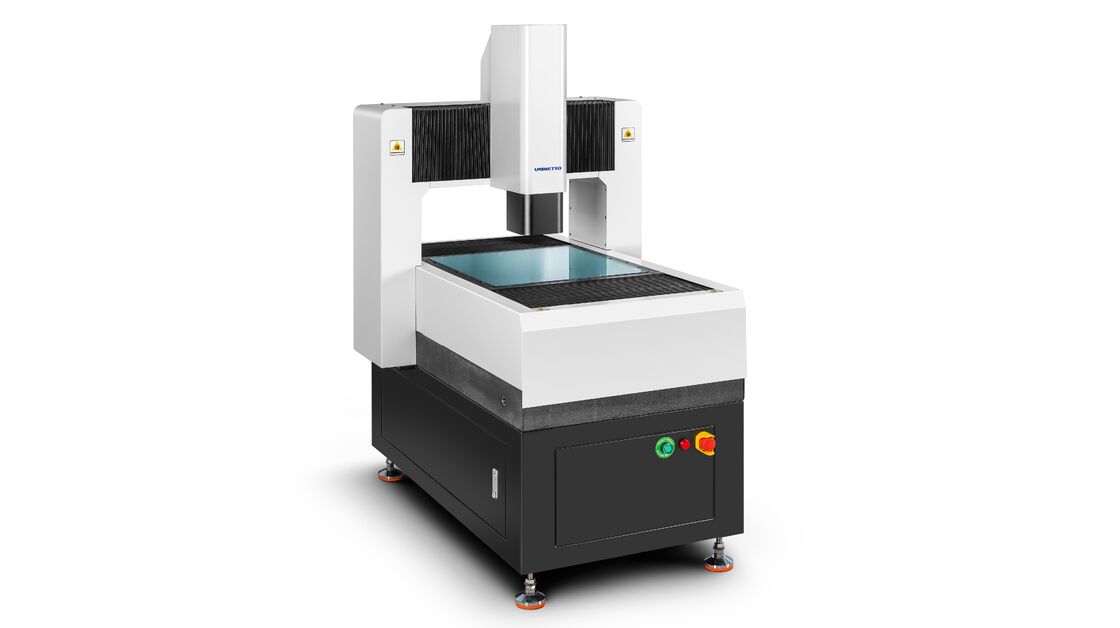

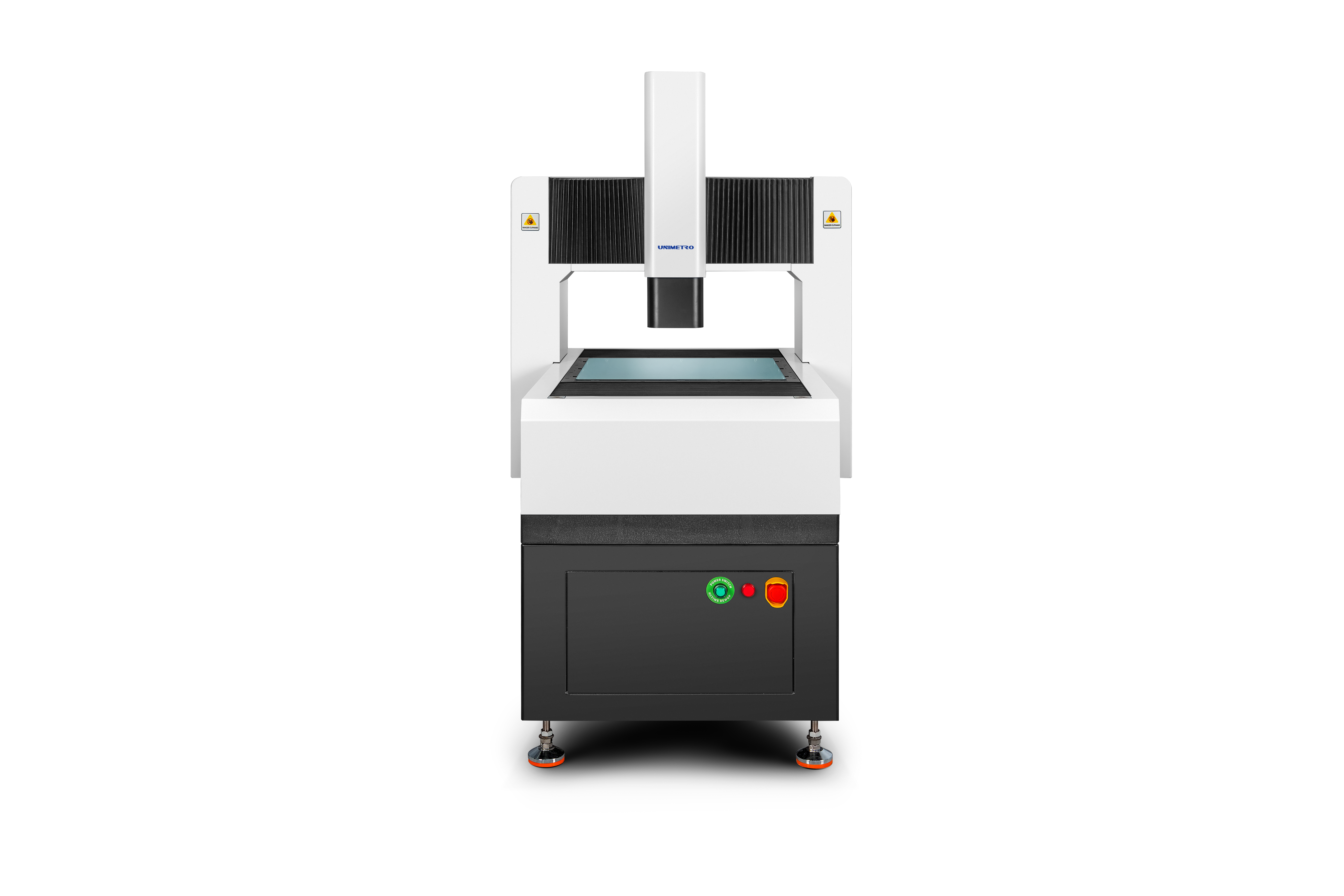

HP-Serie Advanced Vmm 3D Vision Kontaktlose Messung für die 3C-Präzisionsprüfung

HP: Hochpräzision (Hochpräzision)
Die wichtigsten Merkmale der festen Portale sind hohe Präzision und volle Automatisierung."HP" bezeichnet in diesem Zusammenhang die Portalenmaschine als "kontaktloses automatisches optisches Präzisionsprüfgerät auf Mikronebene"Es trägt dazu bei, die Gesamtproduktionsgenauigkeit und Produktivität für Kunden zu verbessern.

Die Entschließung:0.5 μm (0,1 μm optional)

Kamera:Farb-CCD-Kamera für Industriezwecke

Linsen:1x-10x (variable Vergrößerung)

Vergrößerung:20X - 200X (Die Vergrößerung variiert je nach Modell der ausgewählten Kamera; die tatsächliche Vergrößerung hängt von den Messdaten ab.)

Video Vergrößerung:18~195X (nach den verschiedenen Modellen der ausgewählten Kamera; die tatsächliche Vergrößerung hängt von den Messdaten ab)

Arbeitsdistanz:85 mm

BeleuchtungProgrammierbare Oberflächenleuchte, LED-Bodenleuchte (optional: Koaxialleuchte)

Antriebssystem:CNC-Steuerung, lineare Motorantrieb; Steuerung des Griffes, Steuerung der Maus/Tastatur

Auflösung im linearen Maßstab:0.1 μm

• Die gesamte geschlossene Rahmen bewegliche Brückenstruktur wird übernommen, das Messwerkstück ist fixiert, die Tragfähigkeit ist groß und die Bewegungsleistung ist gut.
• Einführung der Finite-Element-Analyse-Technologie in die mechanische Konstruktion, um eine hohe Steifigkeit und hohe Präzision der mechanischen Struktur zu gewährleisten.
• Größe 000 Granitbasis, hohe Festigkeit, Korrosionsbeständigkeit und gute Stabilität.
• Oberflächenbehandlung mit Aluminiumoxid Arbeitstisch, schnelle und flexible Steuerung, langlebig und schön.

• RENISHAW offene Gitterlinie, Auflösung 0,5 μm, hohe Präzision und gute Stabilität.

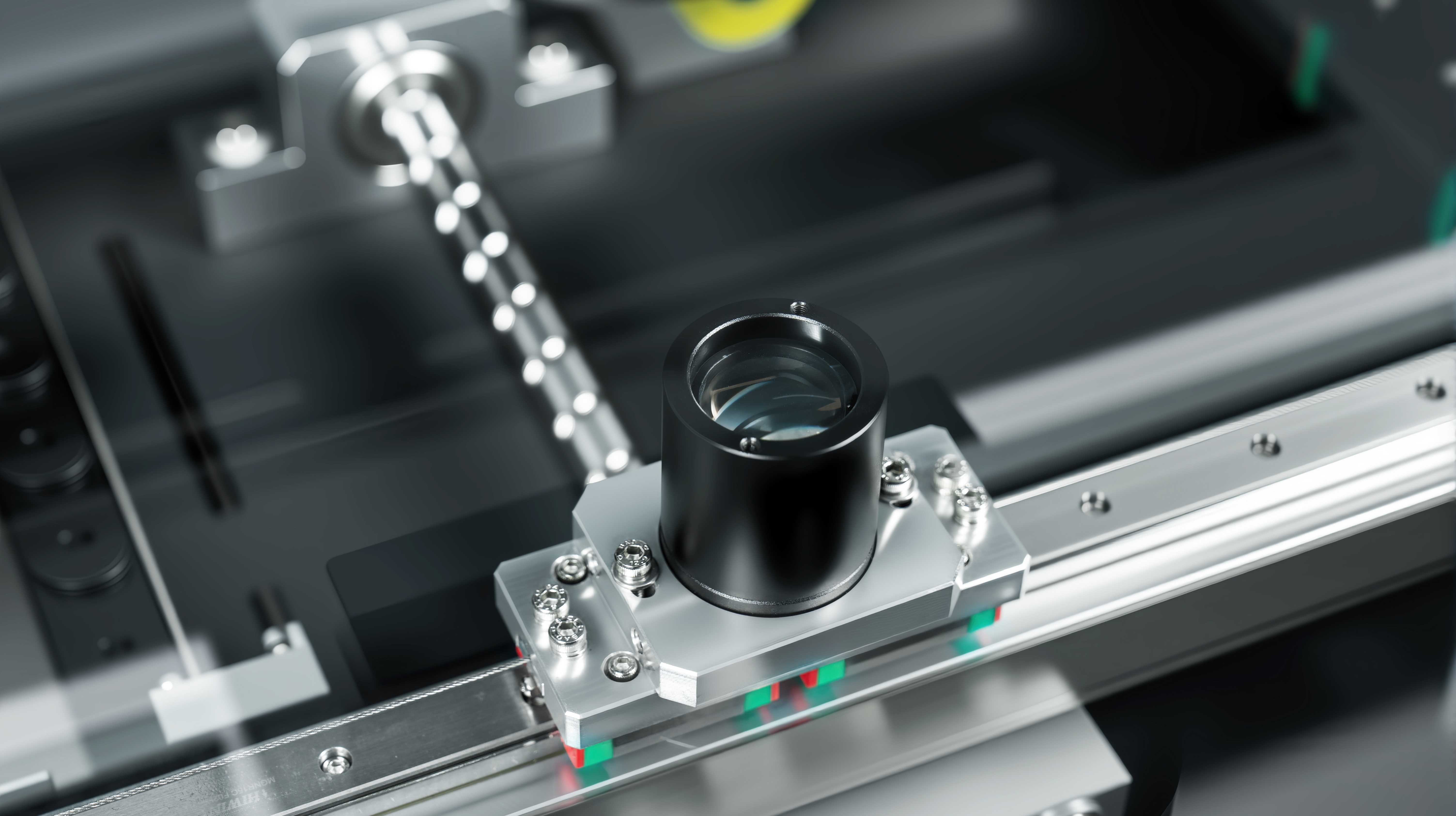

• Die Präzision der linearen Führungsschiene, die Kugelschraube des Schleifers und der Wechselstrom-Servomotor sorgen für die Stabilität der Positionsgenauigkeit des Maschinensystems.
• 2M-Pixel-Hochdefinitions-Farb-Giga-Digitalkamera erfüllt die Anforderungen an eine klare Beobachtung und eine stabile Messung.
• 6.5x hochauflösende optische Linse, genauer automatischer Zoom, schnelle Pixelkalibrierung.
• Programmierbare 5-Ring 8-Zonen-LED-Oberflächenlichtquelle, Übertragungsparallel-LED-Lichtschaltungssystem, intelligente Helligkeitsbereinigung von 256 Stufen.
• Voll-Achsen-CNC-Steuerung, Wechselstrom-Servomotor-Antrieb in geschlossenem Kreislauf.

Die HE-Reihe von großen Leitungs-Visionen kann mit einer Vielzahl von 3D-Sensoren für eine umfassende 2D/3D-Verbundmessung ausgestattet werden.Es kann auch mit berührungslosen Sensoren wie Sonde und Laser ausgestattet werden. Es unterstützt auch die RENSHAW-Fullserie von Sondenhalterungen, so dass Benutzer die automatische Umwandlung von Vollmaßstäbenmessungen auf einem Gerät abschließen können, was die Produktivität erheblich verbessert.
