Detailinformationen

Dimension:	17509201700 mm	Nettogewicht:	450 kg
X/Y-Reisen:	400 x 300	Genauigkeit:	≤ 2,5+L/200um
Wiederholbarkeit:	±2,5 mm
Hervorheben:	Optische Visions-Maß-Maschine , Maß-Maschine der Visions-450kg , Harte Oxidations-Visions-Maß-Maschine

Produkt-Beschreibung

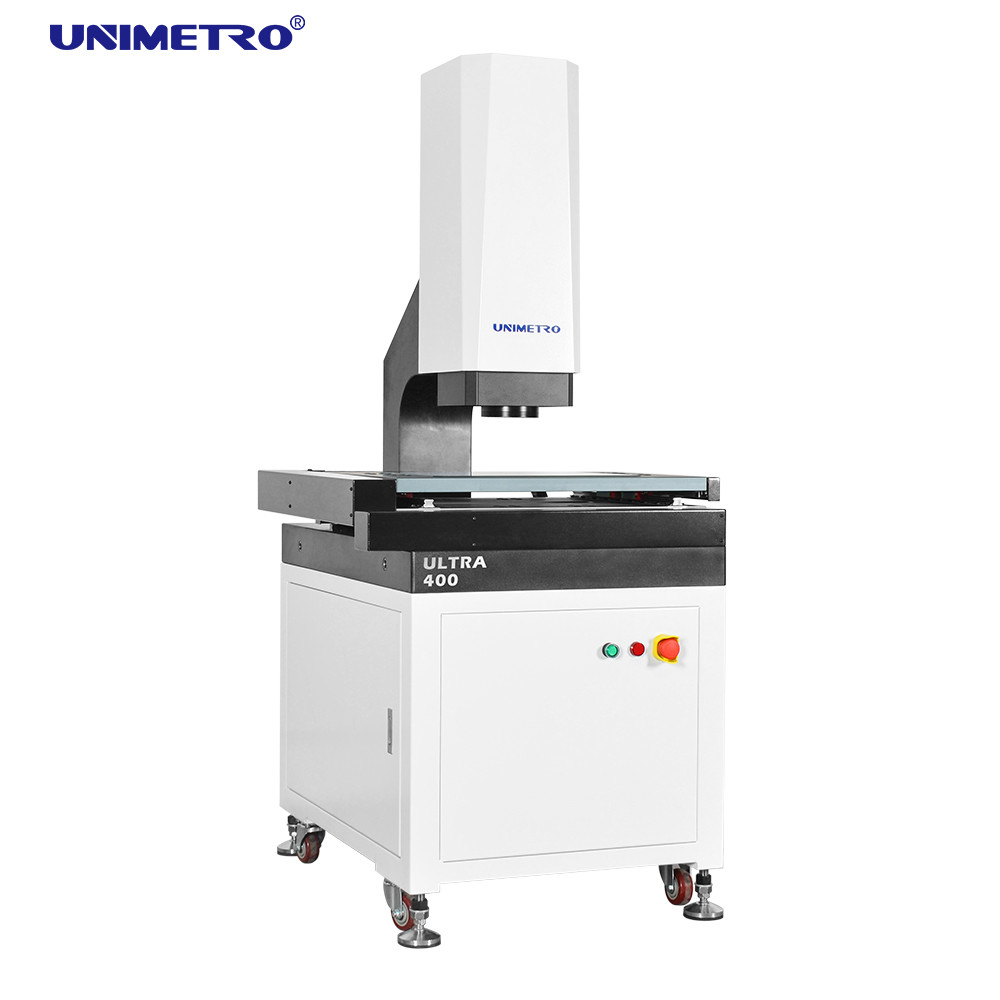

450 kg Optische Vision-Messmaschine mit Hartoxidations-Oberflächenbearbeitung

Unsere automatische Vision-Messmaschine der ULTRA-Serie ist eine freitragende, hochpräzise, vollautomatische Vision-Messmaschine, die für die GD&T-Messung mit dreifach automatischer motorischer Steuerung entwickelt wurde. Sie ist mit automatischer Fokussierung, automatischer Beleuchtungssteuerung und automatischer Bewegung von Hard- und Software ausgestattet, um die Messung linearer und geometrischer Abmessungen schnell und präzise durchzuführen.

Merkmale

● Granitbasis und -säule, ausgezeichnete Stabilität;
● Arbeitstisch aus Aluminium, wodurch die Bewegungssteuerung schnell reagiert und flexibel ist;
● Arbeitstisch mit Hartoxidations-Oberflächenbearbeitung, kratzfest;
● Standard mit Präzisions-Linearführung, geschliffener Kugelumlaufspindel und AC-Servomotor usw., um die Präzision und Stabilität des Bewegungssystems zu gewährleisten;
● Integriertes Steuerungssystem, eingebettet mit Bewegungssteuerung und allen Signalsteuerungen wie Beleuchtung und Linearwaagen-Auslesung, gewährleistet die extrem stabile Leistung der Maschine.
● XYZ-Drei-Achsen-CNC-Automatiksteuerung und präzise Positionierung;
● 0,1 um hochpräzise Glas-Linearwaage zur Gewährleistung der Positionier- und Messgenauigkeit des Systems;
● GIGA-Hochauflösungs-Farbkamera, um den Anforderungen an klare Beobachtung und präzise Messung gerecht zu werden;
● 6,5-fach hochauflösendes Klick-Zoom-Objektiv, genaue Verdoppelung und nur einmalige Pixelkorrektur erforderlich;
● Mit programmierbarer Oberflächen-5-Ring-8-Teilungs-LED-Kaltbeleuchtung und Kontur-LED-Parallelbeleuchtung sowie eingebauter intelligenter Lichtanpassung kann die Helligkeit in den 8-Teilungen automatisch gesteuert und eine 256-stufige Helligkeitsanpassung intelligent realisiert werden.

Parameter

Modell		ULTRA 300	ULTRA 400	ULTRA 500	ULTRA 600
X/Y-Achsen-Verfahrweg (mm)		300x200	400x300	500x400	600x500
Z-Achsen-Verfahrweg		200 mm (kann je nach Kundenanforderungen erhöht werden)
X/Y/Z-3-Achsen-Linearwaage		Glas-Linearwaagen-Auflösung: 0,1 um
Führungsmodus		Präzisions-Linearführung, Doppelspur-Doppelschieberführung.
Betriebsart		Joystick-Controller, Mausbedienung, automatisches Erkennungsprogramm.
Genauigkeit		XYZ-Achse:≤2,5+L/200um
Wiederholbarkeit		±2,5um
Videosystem	CCD	Hochauflösende 1/3" Farb-CCD-Kamera
	Objektiv	6,5X kontinuierliches Klick-Zoom-Objektiv; Optische Vergrößerung: 0,7X-4,5X; Video-Vergrößerung: 26X~172X (21,5”-Monitor)
Beleuchtungssystem	Kontur	LED-Parallelkonturbeleuchtung
	Oberfläche	0~255 Stufenlos einstellbare 5-Ring-8-Teilungs-LED-Oberflächenbeleuchtung
Vergrößerung		0,7X~4,5X
Messsoftware		UNIMETRO 2D Vollautomatische Messsoftware
Tragfähigkeit		±2,5um
Arbeitsumgebung		25 kg
Stromversorgung		Temperatur 20℃±2℃, Feuchtigkeitsbereich<2℃/Std., Feuchtigkeit 30~80 %, Vibration<0,002 g, <15 Hz
Abmessungen (BTH) (mm)		220V/50Hz/10A
Abmessungen (BTH) (mm)		16007801700	17509201700	1900x1080x1700	105012801700
Nettogewicht (kg)		380	450	600	800

Software-Funktionen

● Mit der External-Array RationalVue-Verbundmesssoftware ist die ULTRA-Serie in der Lage, eine leistungsstarke 2D/3D-Verbundmessfunktion anzubieten;
● Eine einfache und leicht verständliche Bedienoberfläche macht die Messung einfacher und effizienter;
● Das automatische Messprogramm kann so eingestellt werden, dass die Chargenmessung effizient und schnell abgeschlossen wird.

Software-Funktionen
Die UNIMETRO INSPECT3D-Software verfügt über eine benutzerfreundliche Benutzeroberfläche, ist leicht zu erlernen und bietet leistungsstarke Funktionen, mit denen die Benutzer schnell und präzise messen können. Die Software bietet eine vollständige englische Benutzeroberfläche und ermöglicht auch die Entwicklung neuer Sprachen.

Anwendung


AUTOTEILE	FORM	HARDWARE	ELEKTRONISCHE KOMPONENTEN

Firmeninformationen

Unser Kunde & Agent

FAQ
Q1: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A1: Wir sind eine Fabrik und geben Ihnen die schnellste Antwort innerhalb von 24 Stunden.
Q2: Worauf ist Ihr Unternehmen hauptsächlich spezialisiert?
A2: Wir produzieren hauptsächlich Vision-Messmaschinen, Koordinatenmessmaschinen, CMM&VMM-Vorrichtungen usw.
Q3: Wie wählt man die geeignete Spezifikation aus?
A3: Sobald Sie uns die Art und Größe des zu messenden Produkts mitteilen, wird unser professionelles Team Sie über ein Messgerät mit geeigneten Spezifikationen beraten.
Q4: Akzeptieren Sie einen kundenspezifischen Service?
A4: Auf jeden Fall! Wir können nicht nur typische Maschinen anbieten, sondern auch Maschinen, die auf die Bedürfnisse des Kunden zugeschnitten sind.
Q5: Wie lange ist Ihre Garantiezeit?
A5: Unsere Produktgarantiezeit beträgt 1 Jahr. Unsere Produktqualität ist sehr stabil, und wir haben einige zerbrechliche Teile stark verbessert. Sie können sich auf unsere Produktqualität verlassen.

Größe und Tag:

Herkunftsort:	China, Guangdong
Markenname:	Unimetro
Zertifizierung:	CE ISO
Modellnummer:	U400

Min Bestellmenge:	1 Satz
Preis:	usd14950-usd17500/set
Verpackung Informationen:	Holzetui
Lieferzeit:	15 Arbeitstage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	30 Sätze pro Monat
