Z-Achse Bewegenstrecke: | 45mm | Strecke: | 83*55mm |
---|---|---|---|
Außenmaße: | 500*380*750mm | Gewicht: | 28kg |
Lager: | 3 | Lineare Wiedergabe: | 0.088X |
Genauigkeit: | ± (3+L/50) | Minimale Display-Unit: | 0.0001mm |
Z-Achse Arbeitsabstand: | 120mm | Bild-Sensor: | 6 megapixel industrielle Kamera |
Markieren: | Visionsmessmaschine,Visionsmaßsystem,Eine Knopf-Visions-Messmaschine |

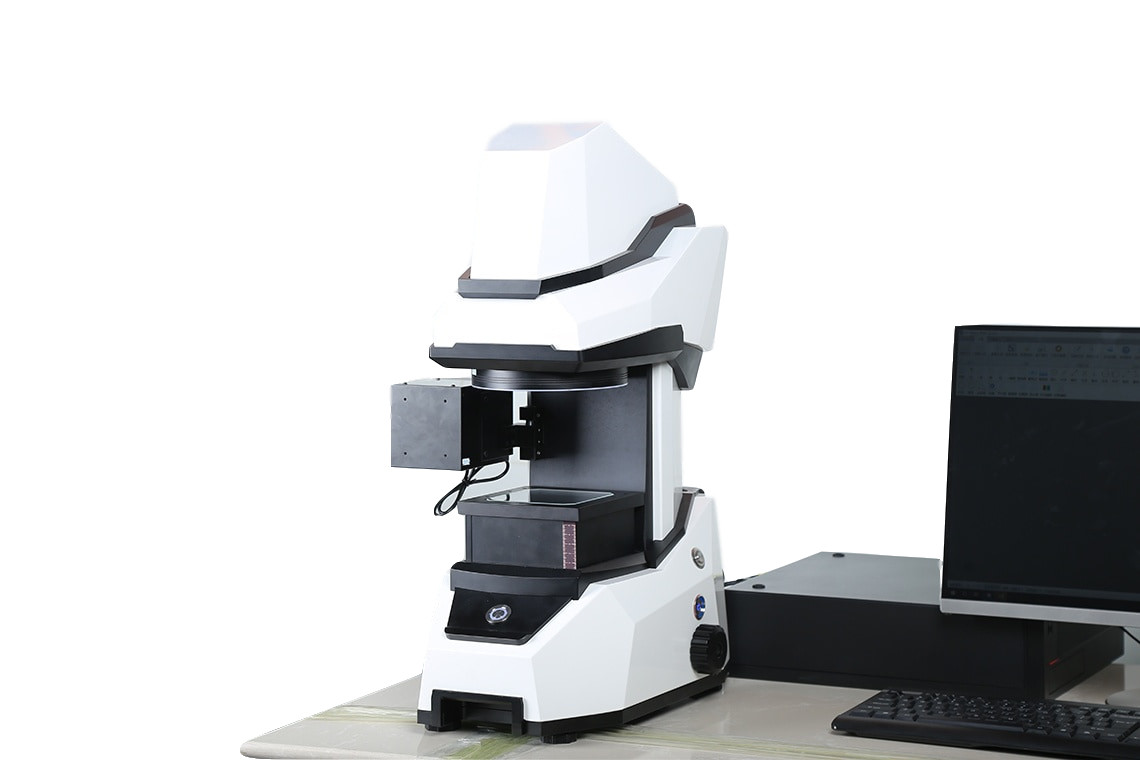

Hochwertige Ein-Knopf Messgerät-Visionsmessmaschine einfache messende Fabrik

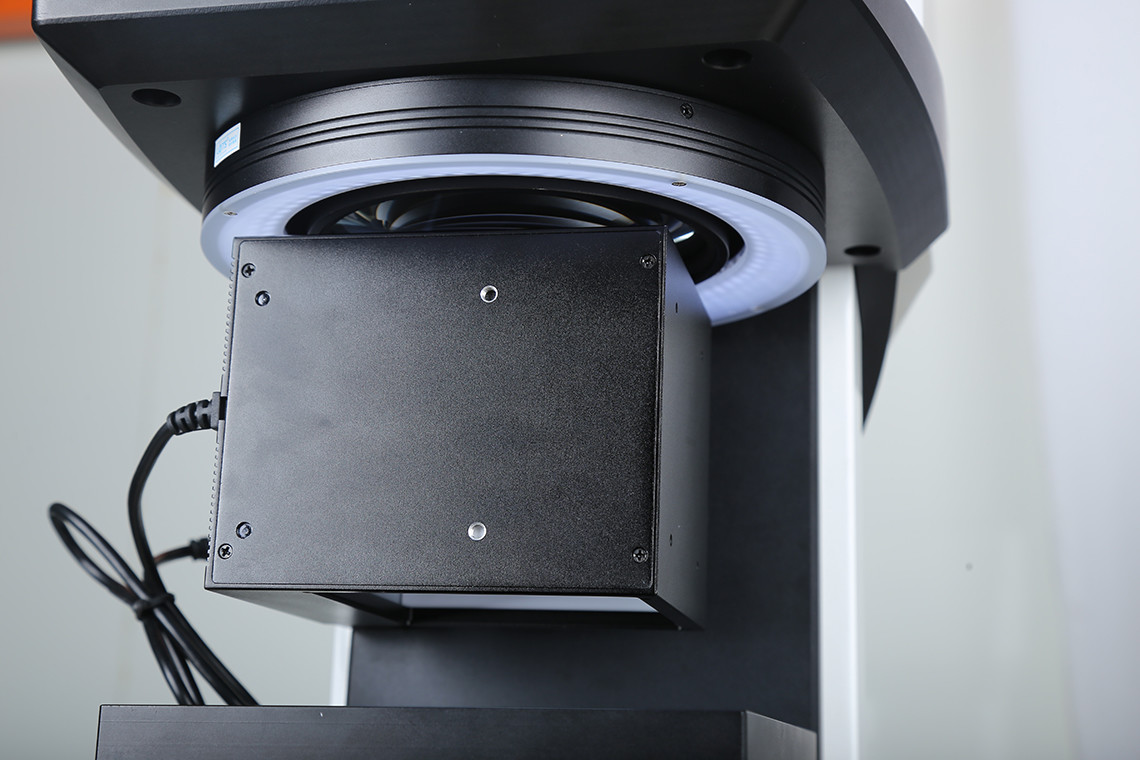

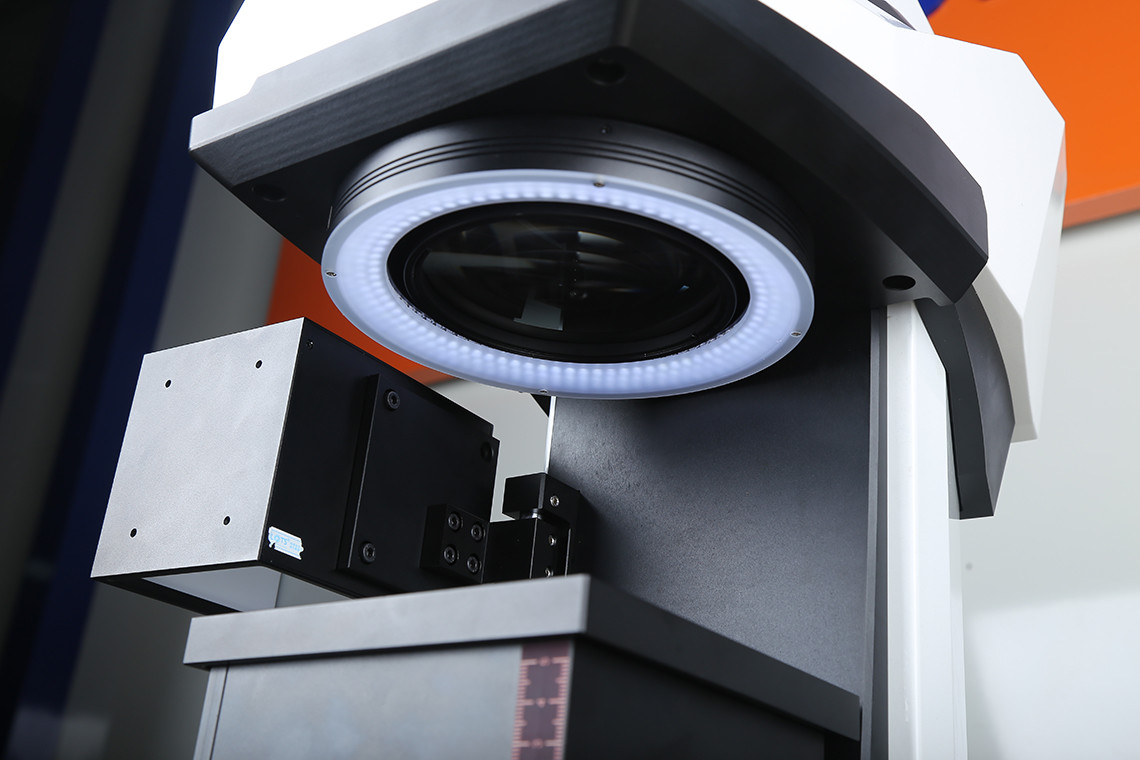

Einknopfmessgerät der Reihe OMQ100 mit der doppelten telecentric hochauflösenden optischen Linse, kombiniert mit HochpräzisionsBildanalysealgorithmus und in das grelle Maßprinzip des Einknopfes integriert. Das Instrument kann den messenden Gegenstand automatisch lokalisieren, bringt die Schablone, die Maßbewertung und die Berichtsgeneration entsprechend der Form des Werkstückes zusammen. Es muss nur den Anfangsschlüssel berühren, um das schnelle und genaue Maß des Einknopfes zu verwirklichen.
Produkt-Vorteile
Traditionelle Messgeräte, wie Projektor-, Bildmessgerät-, Werkzeugmikroskop-, Auswerteprogramm-, Noniustasterzirkel, Mikrometer, etc., haben viele Probleme im Maß, wie der zeitraubenden Positionierung von messenden Gegenständen, der in Position bringende Ursprung, lange Reihenoperationszeit, verschiedene Feldmesser führen zu verschiedene Maßergebnisse, schwieriges Datenstatistikmanagement, etc.
Reihe OMQ100 Einknopfmessgeräte löst die schwierigen Probleme der traditionellen Messgeräte in der Entdeckung. Ihre Vorteile sind, wie folgt:
●Automatisches Zusammenbringen
Die gleiche Produktgruppe werden einmal programmiert, dauerhaft gespeichert und zusammenpaßten automatisch beim Messen.
●Automatisches Maß
Es kann mit dem Manipulatorarm zusammenarbeiten, um automatisches Maß zu verwirklichen.
●Einfache Kalibrierung
Nur ein Funktionskalibrierungsschlüssel ist erforderlich, die Maßgenauigkeit durch Multiwinkel-, Allrichtungs- und Vollfeldkalibrierung sicherzustellen.
●Bedienungsfreundlich
Humanisierter und intelligenter Software-Entwurf, ohne zu viel Teilnehmerbetrieb, einfach zu lernen, bedienungsfreundlich, bedienungsfreundlich;
●Messende Funktion
Zweidimensionales Maß des Punktes, der Linie, des Kreises, des Bogens, des Winkels, des Abstandes zwischen Punkt und Linie, des Abstandes zwischen Linie und Kreis, des etc.
●Automatisch speichernde Daten
Die Ergebnisse des Maßes werden automatisch zum Computer, einschließlich das Datum des Maßes, der Bearbeitungsnummer der Produkte und anderer Informationen gespeichert.
●Konturn-Scannen
Scan-Kontur schnell und Datei des Exports DXF.
Maß-Software
Programmschnittstelle
Maßmodus
Der Maßmodus wird in einzelnes Werkstückmaß und Multiwerkstückmaß unterteilt, die die gesetzte Maßschablone mit Schlüssel einer automatisch suchen und die Reihe schnell und genau messen können.
Einsatzbereiche
Einknopfmessgerät der Reihe OMQ100 kann auf Maschinerie, Elektronik, Form, Spritzen, Hardware, Gummi, Schwachstromelektrogeräten, magnetischen Materialien, der stempelnden Präzision, den Verbindungsstücken, den Verbindungsstücken, den Anschlüssen, den Handys, den Haushaltsgeräten, den Leiterplatten, den medizinischen Geräten, den Uhren, den Messern und anderen Gebieten benutzt werden.
Modell
|
OMQ100M
|
OMQ100C
|
OMQ100D
|
Z-Achse Bewegenstrecke (Millimeter)
|
45
|
60
|
|
Strecke (Millimeter)
|
83×55
|
83×63
|
83×63/40×30
|
Außenmaße (Millimeter)
|
500×380×750
|
||
Gewicht (Kilogramm)
|
28
|
30
|
|
Tragen (Kilogramm)
|
3
|
||
Bild-Sensor
|
6 megapixel industrielle Kamera
|
12 megapixel industrielle Kamera
|
0.088X: 12 megapixel industrielle Kamera
0.176X: 12 megapixel industrielle Kamera
|
Kameraobjektiv
|
Doppelte telecentric optische Linse
|
Doppel-klassige doppelte telecentric optische Linse
|
|
Lineare Wiedergabe
|
0.088X
|
0.088X+0.176X
|
|
Genauigkeit (μm)
|
± (3+L/50)
|
± (2.5+L/50)
|
0.088X: ± (2.5+L/50)
0.176X: ± (1.5+L/50)
|
Minimale Display-Unit (Millimeter)
|
0,0001
|
||
Z-Achse Arbeitsabstand (Millimeter)
|
120
|
||

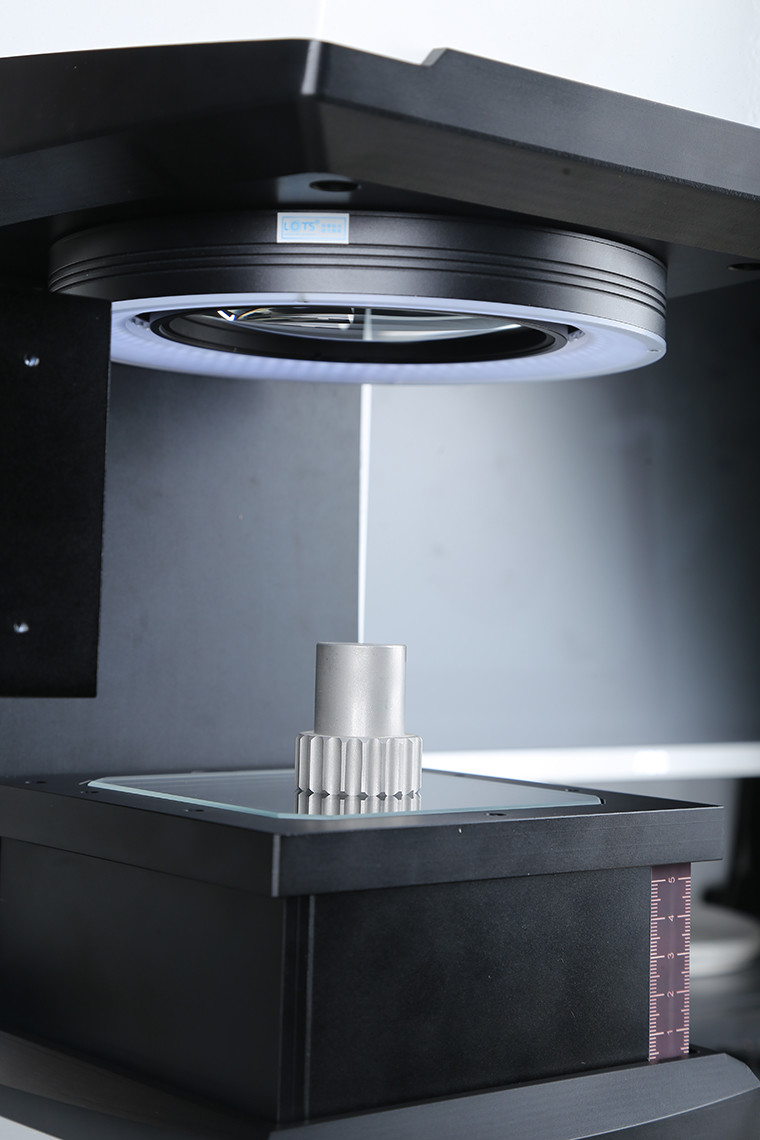

Lichtquelle
|
200-Schichten- programmierbare Lichtquelle.
201 - Konturnlicht: telecentric parallele Lichtquelle.
Oberflächenlicht: licht der RingLichtquelle (optionales, externes Koaxial)
|
||
Bildverarbeitung
|
IVT-VISION-OneKey
|
||
Software
|
Temperatur: Feuchtigkeit 22℃±2℃: 30~80%
|
||
Arbeitsumfeld
|
Erschütterung:<0>
|
||
Stromversorgung
|
220V/50Hz
|
Auswahldetails:
●OMQ100M Optional Zusammenbringen:
12 Million industrielle Kameras (Strecke: 83 x 63), 20 Million industrielle Kameras (Strecke: 100)
OMQ100C optionales Zusammenbringen: 20 Million industrielle Kameras (Strecke: 100)
OMQ100D-0.088X optionales Zusammenbringen: 20 Million industrielle Kameras (Strecke: 100)
●Auswahl von 20 Million industriellen Kameras (Strecke: 100): (+3+L/50)
●Standardblock wird als das Produkt in Versuch benutzt.
