Kamera automatisches der Visions-Maß-System-bewegliches der Farbeled Ring-Licht-lineare Dia-Weisen-HD

Grundlegende Informationen
Herkunftsort: China
Markenname: UNIMETRO
Zertifizierung: CE,ISO
Modellnummer: Ultra
Min Bestellmenge: 1
Preis: Discussible
Verpackung Informationen: Holz-Fall
Lieferzeit: 5 Arbeitstage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 30 pro Monat
Detailinformationen
Produkt-Name: Visions-Maß-System Bewegung: X, Y, Z automatisch
Beleuchten: Farbe bewegliche LED schellen hellen Abschnitt 40 Kamera: Industrielle Gradfarbecd-kamera
Lineare Skalaentschließung: 0.1um Arbeitsabstand: 108mm
Genauigkeit: 2.5+L/200um Wiederholbarkeit: 2.5um
Beleuchtung: Programmierbares Ring-Oberflächenlicht 8sections LED,
Markieren:

Visionsmessmaschine

,

Visionsmaßsystem


Produkt-Beschreibung

Automatische Kamera der Visions-Maß-System-bewegliche Farbeled Ring Light Linear Slide Way HD



ULTRA ist Reihe Visions-Maß-System eine freitragende vollautomatische Visionsmessmaschine der hohen Genauigkeit, die für GD&T-Maß mit dreiachsiger automatischer motorisierter Steuerung entwickelt wird. Es rüstete sich mit der automatischen Fokussierung, automatischer beleuchtender Steuerung und automatischer Bewegung aus, der Hardware- und Software-Konfiguration, zum des Maßes von den linearen und geometrischen Maßen schnell und genau zu machen.

Visions-Maß-System-Produkt-Eigenschaften:
Qualitätsdetailsteuerung
1) Granitbasis und Spalte, ausgezeichnete Stabilität;
2) machen Aluminiumarbeitsstadium, die schnell reagierende und flexible Bewegungssteuerung;
3) Arbeitsstadium mit hartem Oxidationsoberflächenbearbeitungsantikratzer;
4) Standard mit linearem Führer der Präzision, reibender Kugelumlaufspindel und Wechselstromservomotor etc., die Präzision und die Stabilität des Bewegungssystems sicherstellen;
5) stellt das integrierte Kontrollsystem, eingebettet mit Bewegungssteuerung und alle Signalsteuerung als Beleuchtung und lineare Skalenablesung sicher, dass die Leistung der Maschine extrem stabil ist.

Hochleistungskonfiguration
1) XYZ dreiachsige Steuerung CNC und genaue Positionierung;
2) 1 um lineare Glasskala der hohen Präzision, zum der Positionierungsgenauigkeit und der Maßgenauigkeit des Systems sicherzustellen;
3) Farbkamera GIGA-hoher Auflösung, zum des Bedarfs der klaren Beobachtung und des genauen Maßes zu erfüllen;
4) brauchten hochauflösendes Zoomobjektiv des Klickens 6.5x, die genaue Verdoppelung und eine mal Pixelkorrektur nur;
5) mit programmierbarer Abteilung LED des Ringes 8 der Oberfläche 5 kalter Beleuchtung und parallele Beleuchtung LED und eingebaute intelligente helle Anpassung zu umreißen, kann sie Steuerung die Helligkeit in der Abteilung 8 und verwirklicht waagerecht ausgerichtete Anpassung der Helligkeit 256 intelligent.

Kamera automatisches der Visions-Maß-System-bewegliches der Farbeled Ring-Licht-lineare Dia-Weisen-HD 0
Leistungsfähige Maß-Software
1) mit der zusammengesetzten messenden Software Extern-Reihe RationalVue, ist die ULTRA Reihe fähig, messende Funktion der starken Zusammensetzung anzubieten 2D/3d;
2) einfach und einfach, Operationsschnittstelle macht zu verstehen Maß einfacher und leistungsfähig;
3) kann automatisches Maßprogramm eingestellt werden, um Reihenmaß leistungsfähig und schnell abzuschließen.

Flexibles Ausdehnungsvermögen
1) sind multi Arten von berührungsfreien Sensoren und schnelles fixturing System für Wahl, die unterschiedlicher messender Anforderung von den verschiedenen Kunden gerecht werden kann

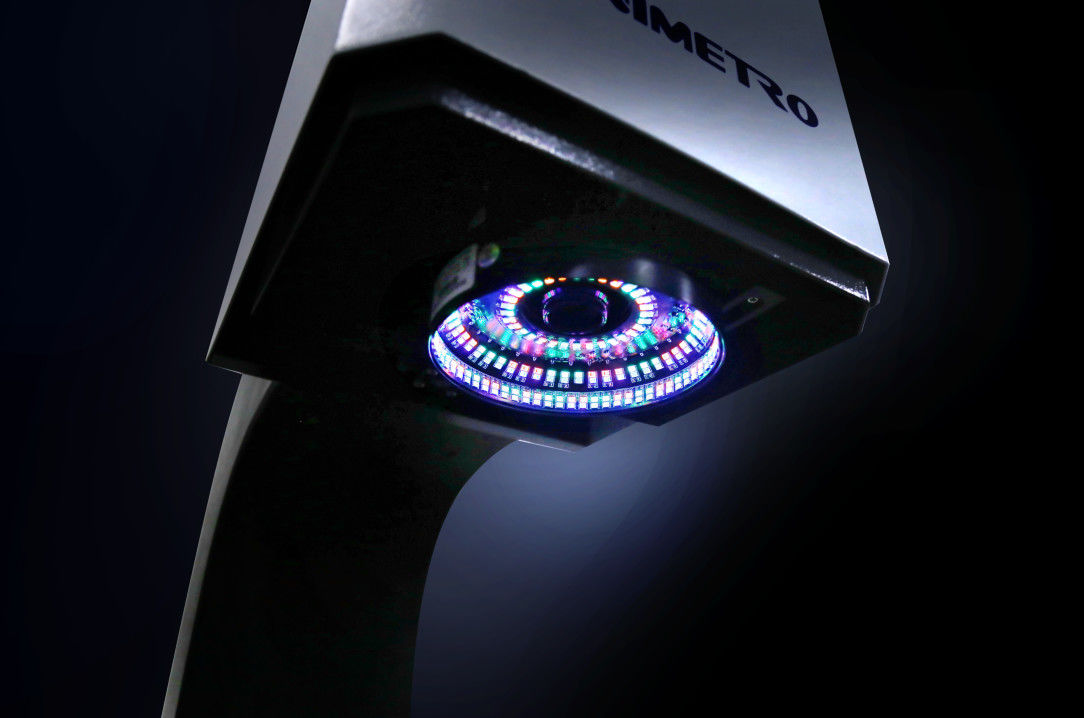

2) Ringlicht ist Mavable-Farbe LED für die ULTRA Reihe, die die Reihe flexibler und stark zu den verschiedenen Teilen mit verschiedenen Arten von Materialien oder von Formen macht, anbietet stärkere messende Anwendung verfügbar.
3) dank das flexible Ausdehnungsvermögen ULTRA der Reihe, ist es mit Notensonde, berührungsfreie messende Sensoren kompatibel und Roboterarm, erhöhen in hohem Grade die messende Leistungsfähigkeit.

Visions-Maß-System-Produkt-Parameter:

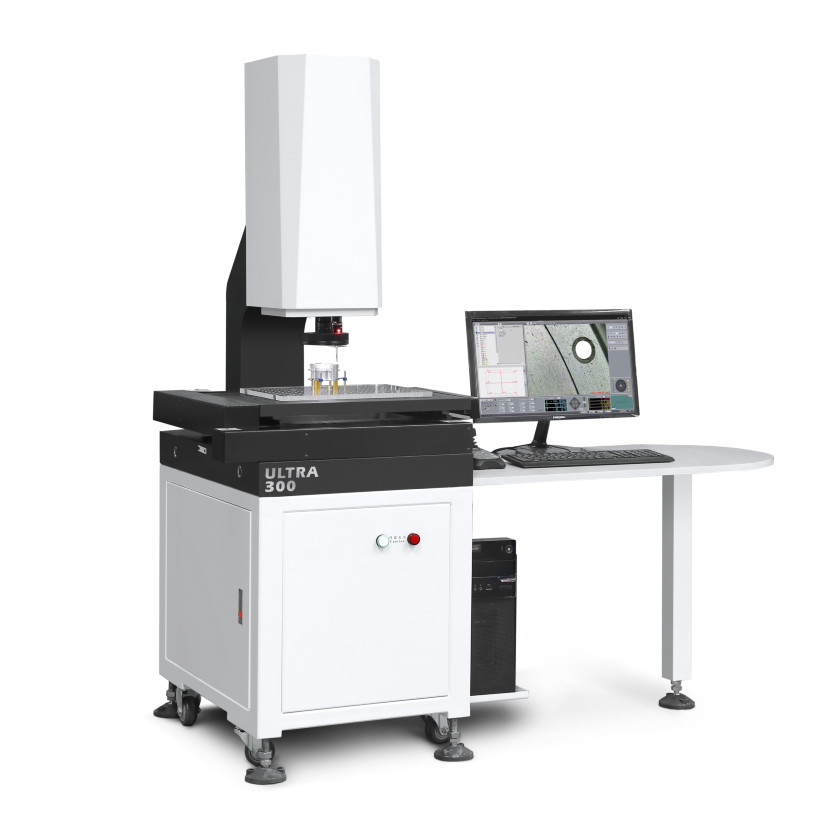

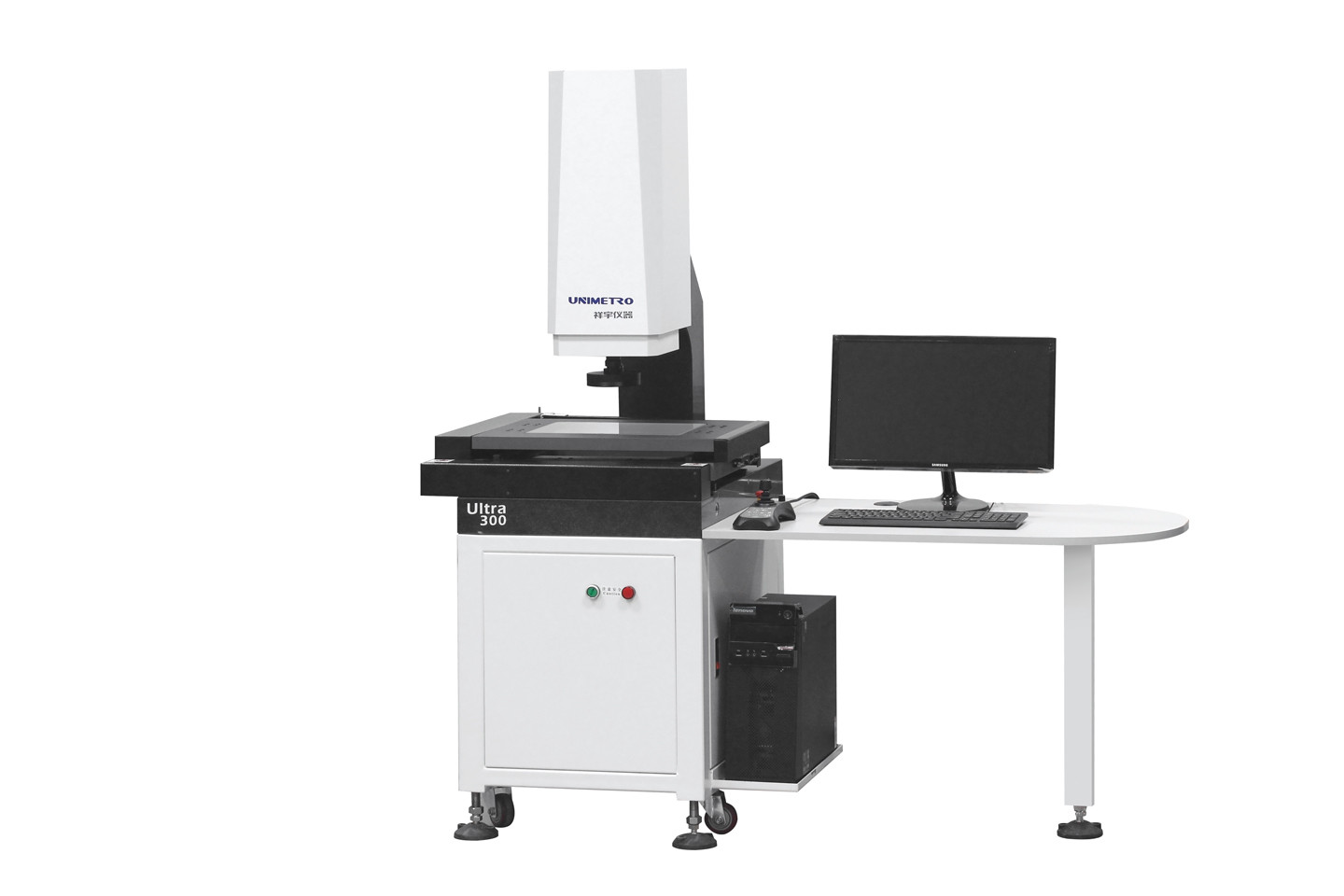

Produkt-Name ULTRA Reihen-automatisches Visions-Maß-System
Modell ULTRA 300 ULTRA 400 ULTRA 500 ULTRA 600
X/Y-axis Reise 300x200mm 400x300mm 500x400mm 600*500mm
Z-Achse Reise 200mm (kann entsprechend den Anforderungen von Kunden angehoben werden)
Achse X/Y/Z-3 lineare Skala Lineare Skala-Glasentschließung: 0.1um
Anleitungs-Modus Linearer Führer der Präzision, zweigleisiger doppelter Schieberführer.

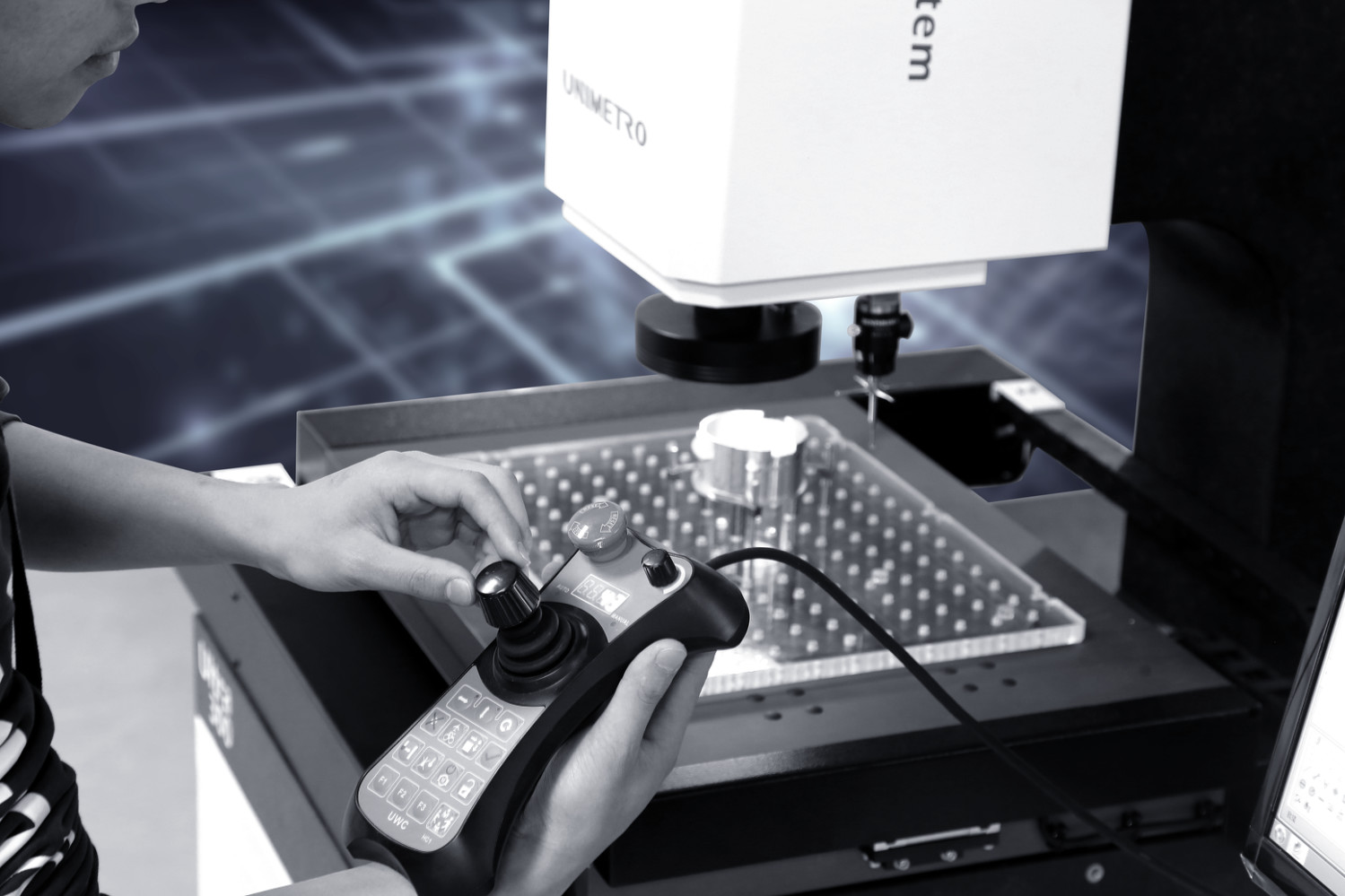

Betriebsart Steuerknüppelprüfer, Mäuseoperation, automatisches Entdeckungsprogramm.
Genauigkeit XYZ-Achse: ≤2.5+L/200um
Wiederholbarkeit ±2.5um

Video

System

CCD Hohe Auflösung 1/3" Farbcd-kamera
Linse

6.5X setzen Klickenzoomobjektiv fort; Optische lineare Wiedergabe: 0.7X-4.5X;

Videolineare wiedergabe: 26X~172X (21,5" Monitor)

Fangen Sie von auf

Ansicht (Millimeter)

(D*H*V)

Lineare Wiedergabe 0.7X 1X 2.0X 3.0X 4X 4.5X
1/3" CCD 8.57x6.86x5.14 6.00x4.80x3.60 3.00x2.40x1.80 2.00x1.60x1.20 1.50x1.20x0.90 1.33x1.07x0.80

Beleuchtung

System

Kontur Parallele Konturnbeleuchtung LED
Oberfläche 0~255 Oberflächenbeleuchtung der Abteilung LED Ringes 8 Stepless justierbare 5
Messende Software Messende Selbstsoftware UNIMETRO 2D völlig
Tragfähigkeit 25Kg
Arbeitsbereich

Temperatur 20℃±2℃, Feuchtebereich<2>

Feuchtigkeit 30~80%, Erschütterung<0>

Stromversorgung 220V/50Hz/10A
Ddimension (W*D*H) 1600*780*1700 1750*920*1700mm 1900x1080x1700mm 1050*1280*1700mm
Nettogewicht 380Kg 450Kg 600Kg 800kg

* L misst Länge (Millimeter), die mechanische Genauigkeit der Z-Achse und Fokusgenauigkeit hängt mit der Oberfläche des Werkstückes zusammen.
* lineare Wiedergabe ist ungefährer Wert, hängt es mit dem Maß des Monitors und der Entschließung zusammen.
* Blickfeld (Millimeter) = (diagonal*Horizontal*Vertical)
* Ziel 0.5X oder 2X ist optionales verfügbares und verwirklicht Bildlineare wiedergabe: 13X~86X oder 52X~344X.



Visions-Maß-Systemsoftware-Funktionen:

Eingegebene CAD-Datei und -maß
◉Teile Reihe und Makromessen
◉Selbstfokus- und Höhenmessen
◉Steuerungsfunktion hilft der schnellen Lokalisierung
◉Starke geometrische messende Funktion
◉Mehrfache Datenberichte und grafische Datenausgabefunktion


◉Flexibles Anwenderprogramm
◉Schaffung von Bezugselementen
◉Starker Rand, der Funktion ermittelt
◉Stützende mehrfache externe Zusätze
◉Selbstberechnung der geometrischen Toleranz der Elemente
◉Messende schwierige Produktion schnell und bequem


Kamera automatisches der Visions-Maß-System-bewegliches der Farbeled Ring-Licht-lineare Dia-Weisen-HD 1





Unternehmensinformationen:

Kamera automatisches der Visions-Maß-System-bewegliches der Farbeled Ring-Licht-lineare Dia-Weisen-HD 2



Unser Vorteil

Erfahrung 10Years:
UNIMETRO ist der Berufshersteller von Metrologie mit über 10 Jahren Erfahrung. Wir konzentrieren uns auf midium hohe Stufe von Metrologie
Produkte, Angebote schließen messende Lösungen der hohen Genauigkeit für Kunden ab.

Unsere Produktserie:
Ausgenommen die Instrumente für das genaue Messen als Visionsmaßmaschine, koordiniert Maßmaschine und -profil
Projektoren, unsere Fertigungsstraße sind auch einschließlich Kernkomponenten für optische Metrologie, wie VMM Prüfer mit einen Körben, Linse, Kamerasystem, lineare Skalen, VMM und CMM Befestigungen, Beleuchtungssystem ETC….

Kundendienst:
Wir haben Spezialistenteam in der Metrologieindustrie und in der Fähigkeit des Angebots von flexiblen messenden Lösungen unseren Kunden und
Händler. Die meisten Unimetro-Produkte sind unabhängige Entwicklung, und unser Konzept des Entwurfs ist stabil und Modularisierung, die
setzen Sie Kundendienst herab. Dieses hilft unseren Partnern, die Produktdetails und -verkäufe mit zu erreichen, Arbeitskosten herabzusetzen
und Ausbildung- des Personalskosten.




Unimetro-Fokus an pro Schritt im Geschäftsprozess einschließlich den Entwurf, Fertigung, Installation und Kundendienst.
Vor-Ort-Service und Anleitung:
* 24 Stunden online telefonisch, E-Mail, whatsup, skype, Youtube, facebook… etc.
* Stellenvorrat, schnelle Lieferung
* Kundendienst
1-jähriger Garantieservice und freie Testsoftware-upgrade.
Technisches Training für technische Ingenieure.
Provide zusammenpassende Prüfungslösungen.
Baustelleneinrichtungsausrüstung und -Gebrauchsanweisung.
