Detailinformationen

Netzspannung:	220V	Luftdruck:	0,7-1,0 mPa
Filtergenauigkeit:	0,3 um	Luftversorgung:	0.12-0.45m ³ /min
Arbeitstemperatur:	18-22°C	Stündlicher Temperatur-Zyklus:	1 °C/H
Maximale Beschleunigung 3D:	900 mm/s	Maximale Geschwindigkeit 3D:	520mm/s
Hervorheben:	Messmaschine der Form-Industrie-3D , 0.1um Messmaschine der Entschließungs-3D , Koordinaten-Messmaschine 220V 3D

Produkt-Beschreibung

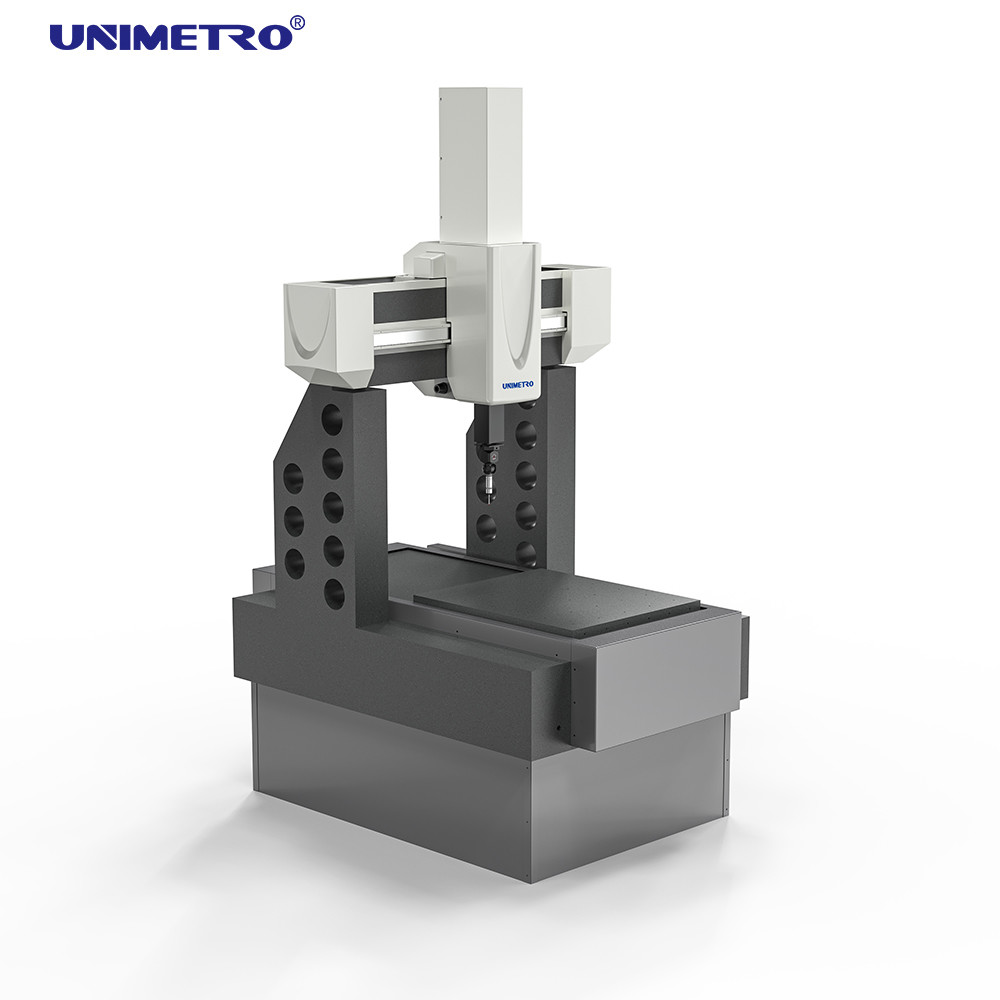

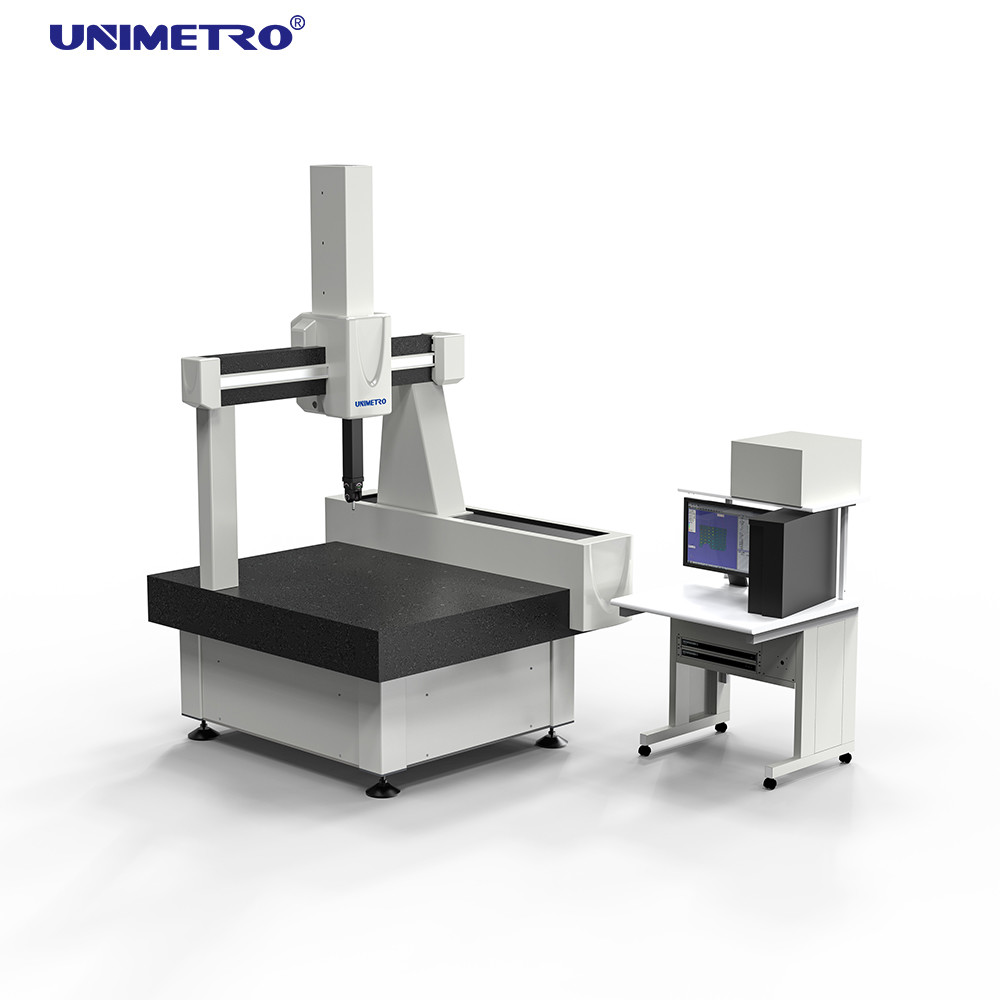

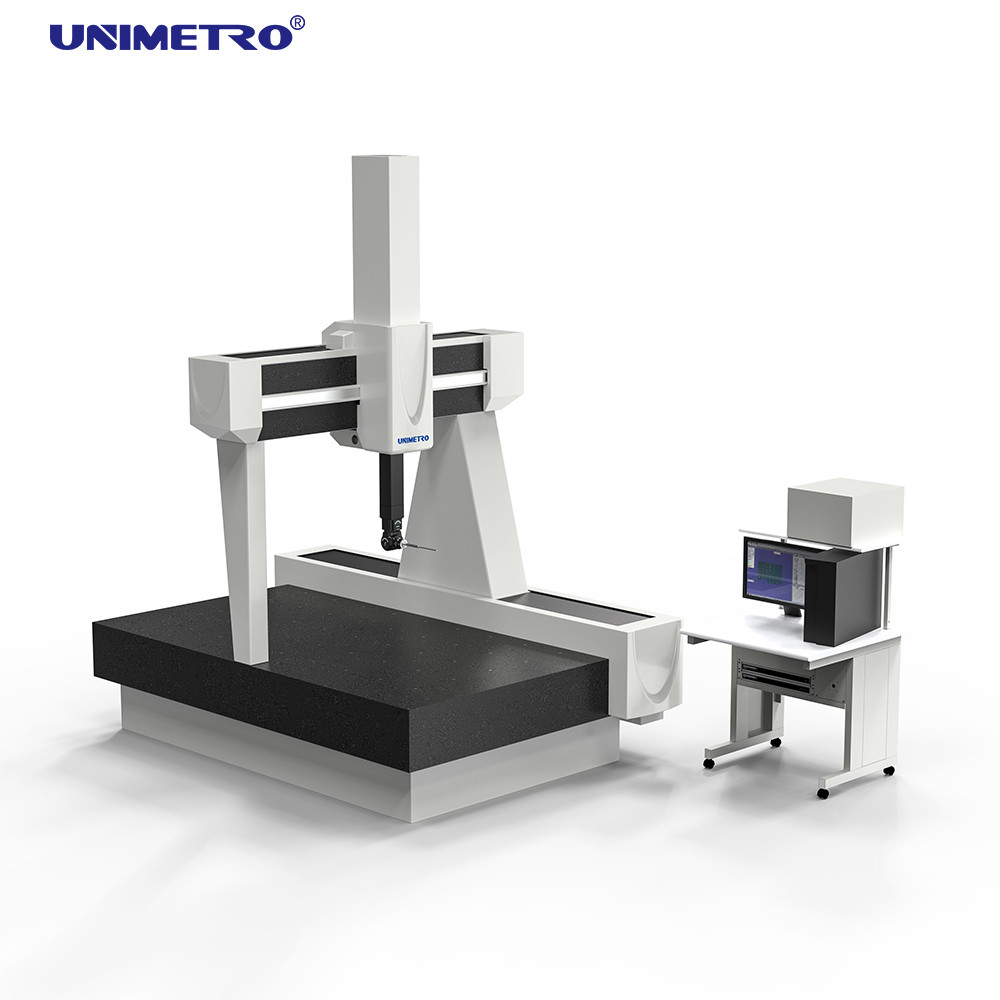

3D-Koordinatenmessgerät für die Formenindustrie mit leistungsstarker Software und 0,1 µm Auflösung

Produktübersicht

„Helium“ ist die höchstpräzise Messmaschine, die vollständig von UNIMETRO entwickelt und konstruiert wurde. Jede Komponente wird während der Herstellung einer strengen Auswahl unterzogen, um eine perfekte und rechtzeitige Integration bei der Montage zu gewährleisten. Alle Messgeräte werden nach ISO 10360-2 abgenommen, wobei zwei standardisierte Abnahmeverfahren mit hochpräziser Lasermessung und DKD-zertifizierten Massivmaßen zum Einsatz kommen.

Technische Parameter

Parameter	Spezifikation
Messbereich	X=710mm, Y=1016mm, Z=610mm
Gesamtdimension	1460 × 1800 × 2700 mm
Maximales Teilegewicht	1000kg
Maschinengewicht	2380kg
MPEe	≤ 1,8+L/350 (μm)
MPEp	≤ 2,3 μm
Skalenauflösung	0,5 μm
Maximale 3D-Geschwindigkeit	520 mm/s
Maximale 3D-Beschleunigung	900 mm/s

Hauptvorteile

Patentierte doppelte passive Schwingungsdämpfung
Hochwertiger Arbeitstisch aus Granit
Geschlossene Führungen in allen Achsen
Reibungsgetriebe mit automatischer Gleichrichtung
Importierte Schlüsselteile
Optische Skala von RENISHAW
Luftlager-Führungsschiene auf allen 4 Seiten
Technologie mit kleinen Löchern

Softwarefunktionen

Rational-DMISist ein neu entwickeltes groß angelegtes integriertes 3D-Messsoftwarepaket. Entwickelt, um sowohl Anfängern als auch fortgeschrittenen Benutzern gerecht zu werden, ist es zu einem Modell für die Standardisierung von KMG-Messsoftware geworden. Rational DMIS-Programme werden mit dem vollständigen und nativen DMIS-Kernel bis zur Version 5.0 von DMIS entwickelt, der dem ISO-Standard (ISO 22093:2003) entspricht.

Spezifikationen des Sondensystems

Sondenkopf: MH20i manueller Kopf von RENISHAW

Besonderheit	Spezifikation
Wiederholbarkeit der Position	+0,5 μm
Positionierungsschritte	15°
Drehachse	+180°
Schwenkachse	0° - 90°
Gesamtzahl der Positionen	140mm
Betriebstemperatur	10-40℃

Sonde: TP20 SF-Modul und M2-Sondenbaugruppe

Nummer	Name	Spezifikationen	Menge
A-5004-7585	Sondenverlängerungsstange	10mm	1
A-5004-7586	Sondenverlängerungsstange	20mm	2
A-5000-2280	Sondenverlängerungsstange	240mm	1
A-5000-7805	Kugelsonde	Φ0,7×10mm	2
A-5000-7806	Kugelsonde	Φ1×10mm	2
A-5000-3603	Kugelsonde	Φ2×10mm	2
A-5000-3604	Kugelsonde	Φ3×10mm	2
A-5000-4161	Kugelsonde	Φ4×10mm	1
A-5000-2286	Kugelsonde	Φ5×10mm	1
	Sondenschlüssel		2
Gesamt:		10 Typ	16Stk

Unternehmensinformationen

Unsere Kunden und Agenten

Häufig gestellte Fragen

F1: Sind Sie eine Fabrik oder ein Handelsunternehmen?

A1: Wir sind eine Fabrik und antworten innerhalb von 24 Stunden.

F2: Was produziert Ihr Unternehmen hauptsächlich?

A2: Wir sind spezialisiert auf Bildverarbeitungsmessgeräte, Koordinatenmessgeräte, CMM- und VMM-Vorrichtungen und zugehörige Ausrüstung.

F3: Wie wählt man die passende Spezifikation aus?

A3: Unser professionelles Team berät Sie zu geeigneten Spezifikationen basierend auf Ihrer Produktvielfalt und Ihren Messanforderungen.

F4: Akzeptieren Sie maßgeschneiderten Service?

A4: Ja, wir bieten sowohl Standardmaschinen als auch kundenspezifische Lösungen an, die auf die Kundenbedürfnisse zugeschnitten sind.

F5: Wie lange ist Ihre Garantiezeit?

A5: Unsere Produktgarantiezeit beträgt 1 Jahr. Wir haben zerbrechliche Teile verbessert und sorgen für eine stabile Produktqualität.

Größe und Tag:

Herkunftsort:	China
Markenname:	UNIMETRO
Zertifizierung:	CE
Modellnummer:	ER

Min Bestellmenge:	1
Preis:	Discussible
Verpackung Informationen:	Holzkiste
Lieferzeit:	20 Arbeitstage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	10 pro Monat
