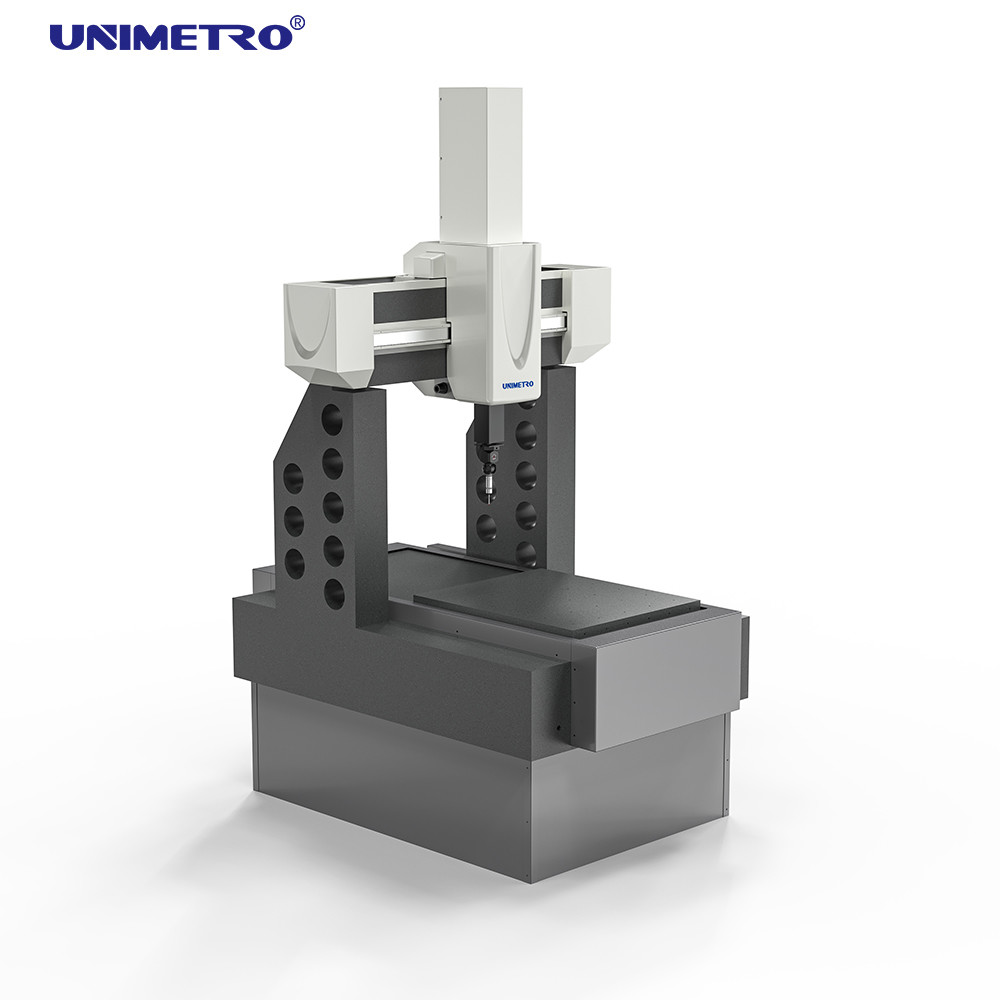

Hochpräzise 1,2 µm Keramik-Brücken-KMG für Automobilinspektion und 3D-Messung

Software-System: Messsoftware | Rational-DMIS Advanced Version (CAD)

Manuell: Manuell+Diskette

Steuerungssystem & Tastkopfsystem: Inklusive Joystick | RENISHAW Steuerungssystem, inklusive MCU Joystick

Tastkopf-Set: RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...

Tastspitze: RENISHAW M2 M3 Tastspitze

Arbeitsplattform: Hochwertige Granitplattform, präzise Schwalbenschwanzführung. Die Granitarbeitsplatte ist die Auflage für die gesamte Maschine, und ihre Qualität beeinflusst die Gesamtleistung der Maschine. Die Plattform besteht aus Granit, kombiniert mit präzisen Schwalbenschwanzführungen, was die Vibrationen des Messgeräts effektiv reduziert und die Leistung der gesamten Maschine verbessert.

Vollständig geschlossene Drei-Achsen-Führungsschiene: Keramikbalken, Spindel. Die X- und Z-Achsen bestehen aus Keramikmaterial, das nicht leicht rostet, eine gute Steifigkeit, einen geringeren Wärmeausdehnungskoeffizienten und eine höhere Präzision aufweist!

Basis-Halterung mit doppelt passivem Dämpfungsmechanismus: Das Koordinatenmessgerät wird im Allgemeinen in der Produktionswerkstatt eingesetzt, und unvermeidlich entstehen Vibrationen durch nahegelegene Werkzeugmaschinen oder Transportfahrzeuge, die sich fatal auf die Genauigkeit des Koordinatenmessgeräts auswirken. Ein erdbebensicheres Fundament zu schaffen, ist eine grundlegende Idee, die zusätzliche Kosten und Probleme verursacht. Unsere Koordinatenmessgeräte-Unterstützung verwendet eine doppelte passive Dämpfungsstruktur, um den Einfluss von niederfrequenten Vibrationen zu verhindern, was die Messgenauigkeit erheblich gewährleistet und die Probleme mit erdbebensicheren Fundamentmaßnahmen reduzieren kann.

Rational-DMIS ist ein neu entwickeltes, umfangreiches, umfassendes 3D-Messsoftwarepaket. Die Entwicklung und das Design der Software berücksichtigen nicht nur die Anforderungen von Anfängern an die einfache Erlernbarkeit und Nutzung der Software sowie die Anforderungen von fortgeschrittenen Benutzern an die Softwarefunktionen, sondern sie wird vor allem zu einem Modell und einer Standardisierung der 3D-Messsoftware.

Rational DMIS-Programme vor der DMIS-Version 5.0 wurden mit einem vollständigen nativen DMIS-Kernel entwickelt, der sich stark von sogenannten "DMIS-fähigen" (Kernel nicht DMIS) unterscheidet. Wie wir alle wissen, ist DMIS zu einem ISO-Standard (ISO 22093:2003) geworden.
