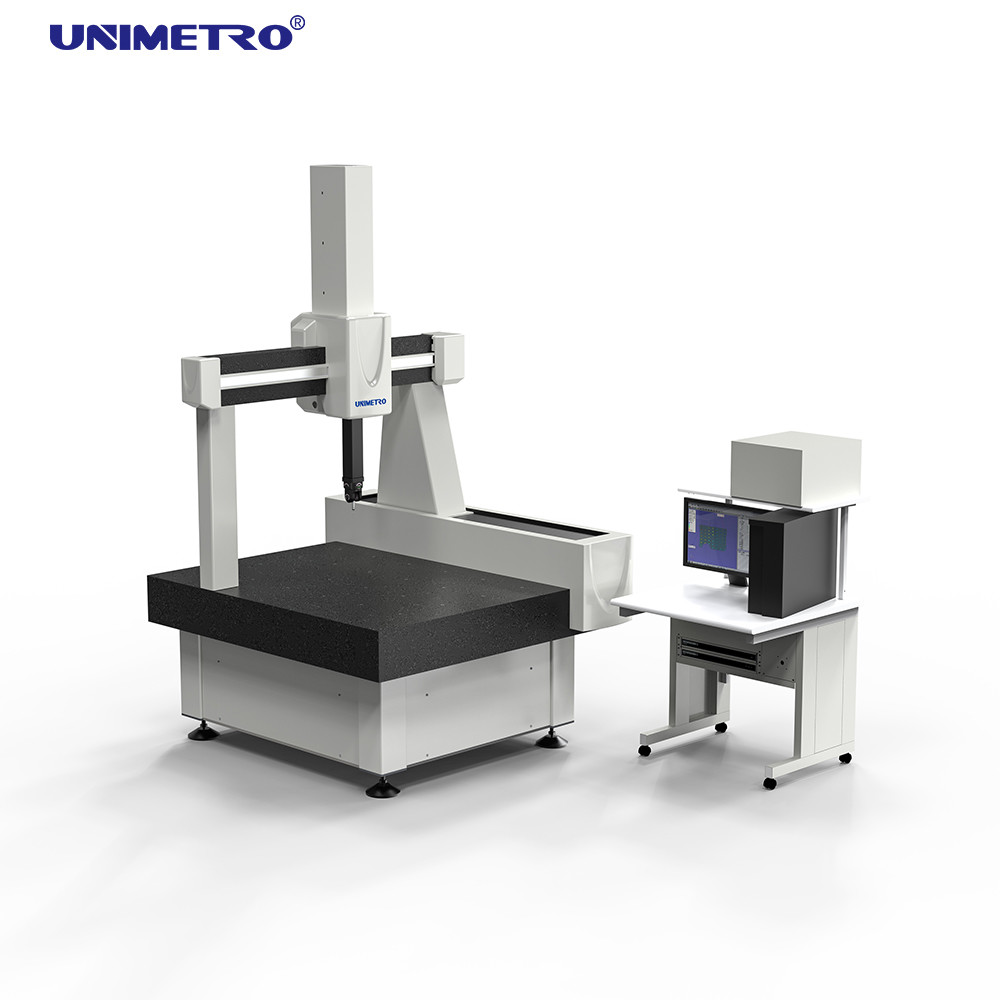

Halbautomatische hochpräzise 3D-Koordinatenmessmaschine mit doppelter passiver Schwingungsdämpfung und gekapselten Führungen

• Patentierte doppelte passive Schwingungsdämpfung:Ein integriertes Schwingungsdämpfsystem ermöglicht die Platzierung in der Nähe der Produktion ohne besondere Grundlagenanforderungen.
• Hochwertiger Granitarbeitstisch:Präzisions-Granit von "Mount TAI" bietet eine überlegene Schwingungsdämpfung und Stabilität.
• Beibehaltenen Führungen in allen Achsen:Schützte Führungswege verhindern Schäden durch Schmutz und thermische Einflüsse, geeignet für staubige Umgebungen.
• mit einer Leistung von mehr als 100 W und einer Leistung von mehr als 1000 W;Patentiertes Übertragungssystem mit fester + Mikrosuspensionsstruktur sorgt für eine parallele Übertragung mit Führungswegen.
• Import von Schlüsselteilen:Premium-Komponenten von renommierten Marken, einschließlich Servomotoren, Getriebesystemen und pneumatischen Systemen.
• RENISHAW optische Skala:Hochgenaue optische Skala mit einer Auflösung von 0,5 μm für eine höhere Messgenauigkeit.
• Luftlager umgeben Führungsweg:Vierseitige umgebende Struktur mit mehreren Luftdruckreglern für außergewöhnliche Stabilität.
• Technik für kleine Löcher:Durch die fortschrittliche Luftverbrauchstechnologie (150NL/Min) wird die thermische Stabilität und die Langzeitpräzision verbessert.

Rational-DMIS ist ein umfassendes 3D-Messsoftwarepaket mit vollständigem nativen DMIS-Kernel (ISO 22093:2003 Standard) mit erweiterten Funktionen für Anfänger und Experten.

• Online- und Offline-Programmierung mit Kollisionswarnung in Echtzeit
• Vollständige DMIS-Kernel-Unterstützung für Versionen 3.0, 4.0, und 5.0
• Mehrere CAD-Schnittstellenformate, einschließlich CATIA, Pro/E, UG, Parasolid, STEP und IGES
• ACIS-Grafikmaschine zur Bearbeitung von großformatigen CAD-Dateien
• PTB-zertifizierte Algorithmen (Ebene 1)
• Hochgeschwindigkeitspunkt-zu-Punkt-Scannen mit einem Intervall von 0,002 mm
• Laser-Scan-Datenverarbeitung mit 20.000 Punkten/Sekunde
• Eingebettete Renishaw-Produktdatenmodelle für die Sondenkalibrierung

• Windows-basierte grafische Schnittstelle mit anpassbarem Layout
• Vollständige 2D- und 3D-Geometrieelementmessung
• Bewertung der ISO-Standardtoleranzen für alle geometrischen Eigenschaften
• Erweiterte geometrische Beziehungsberechnungen und Koordinatentransformationen
• Automatische Funktionserkennung und Erstellung von Messprogrammen
• Methoden zur Erstellung mehrfacher Koordinatensysteme
• Funktionalität der Vorlage für die Wiederverwendung von Programmen
• Umfassende Berichterstattung in PDF, Excel, HTML und anderen Formaten

RENISHAW UCC-Controller mit integriertem Servo-Rack, Controller-Plattform und CPU mit CE- und UL-Zertifizierung für globale Compliance.

• Einziger CPU 32-Bit-Prozessor mit echter Echtzeitsteuerung
• 19" Rack, Gewicht: 19kg
• 220V, 50/60Hz Einphasenleistung, 1300W angeschlossene Last
• Einheitlich mit den Vorschriften EN50082 und EN50081
• Betriebstemperatur: 10 °C bis 45 °C
• Relative Luftfeuchtigkeit: 10% bis 95% nicht kondensierend
• Höchstgeschwindigkeit der Positionierung mit einer Auflösung von 1 μm
• Fortgeschrittene Vorhersage und S-Profilbeschleunigung
• Gegenfrequenz bis 10 MHz

Joystick MCUlite:Umfassende CMM-Betriebseinheit mit 10 Bedienungsschlüsseln und Geschwindigkeitsregelung.

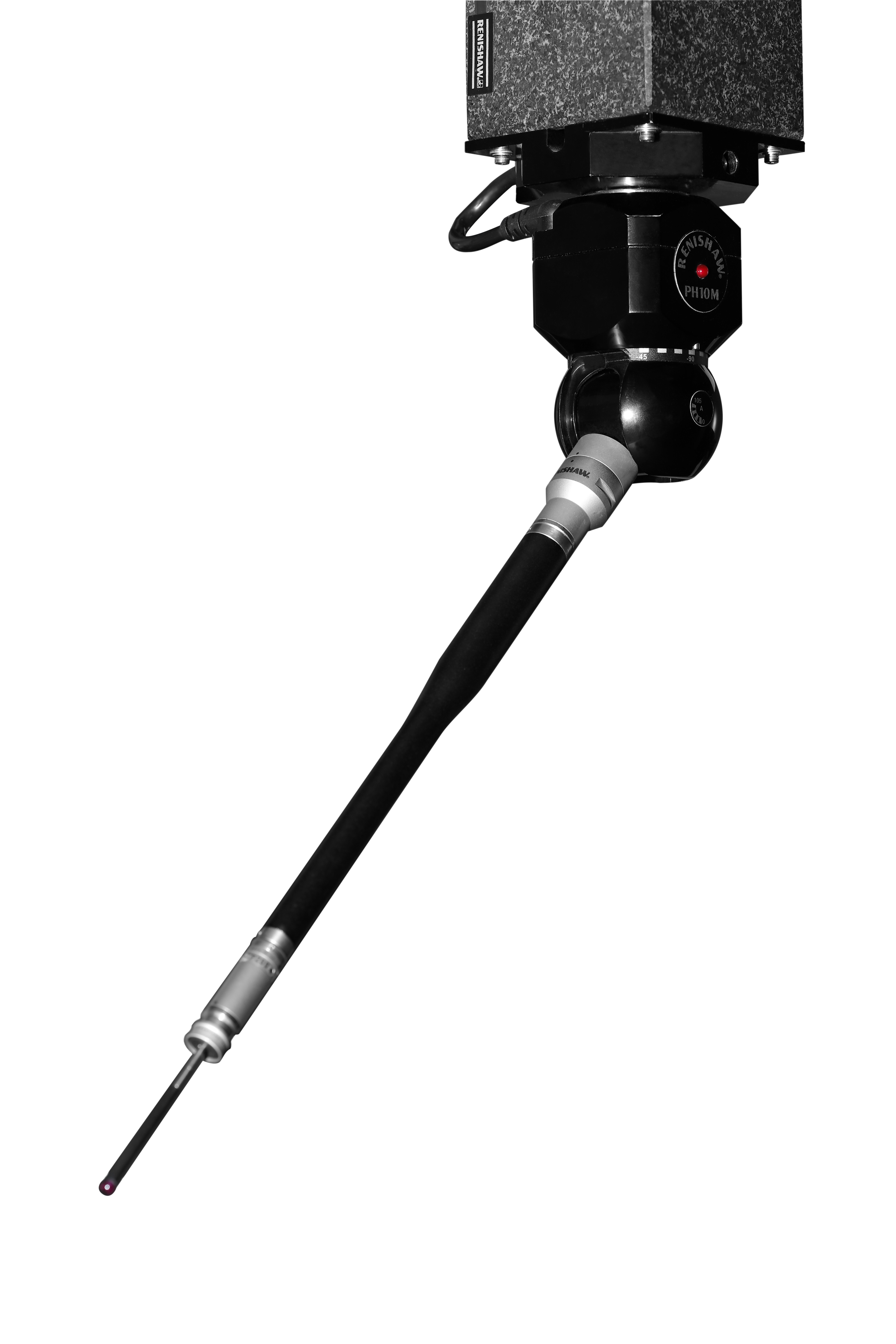

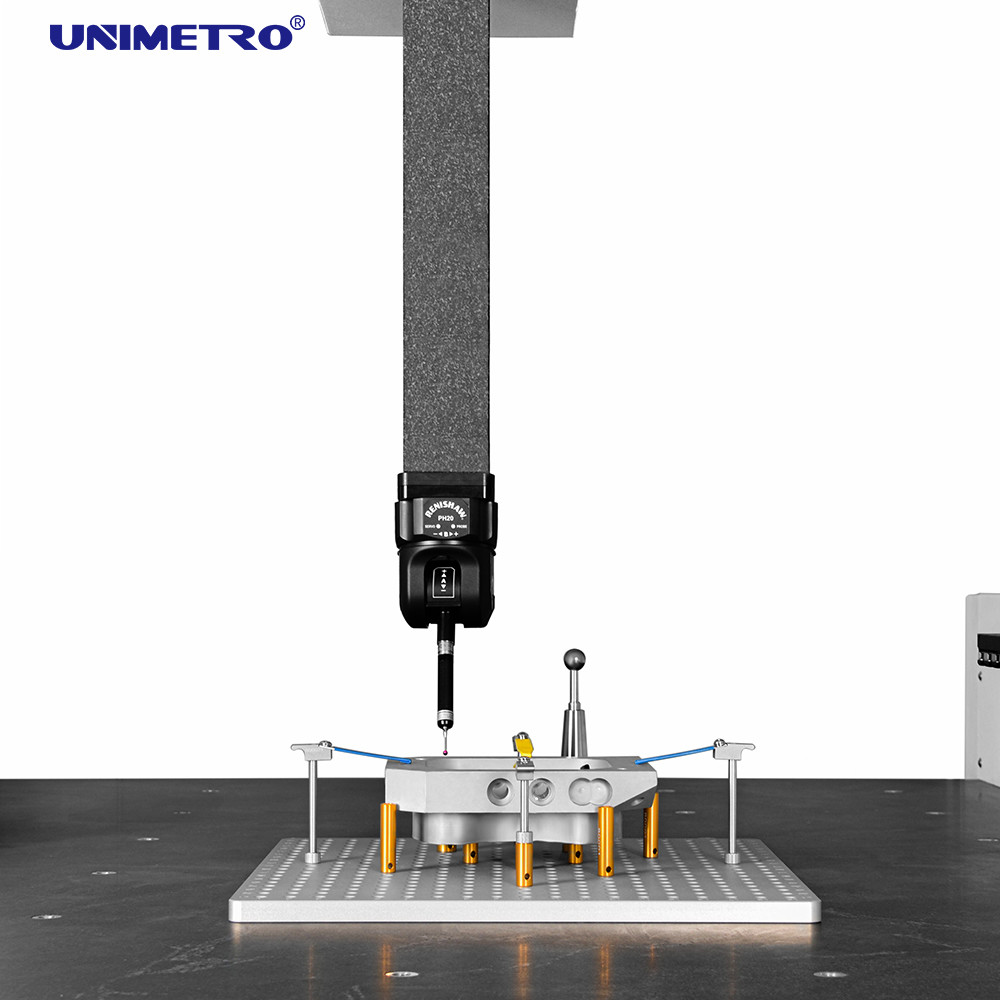

Sonde-System:Komplettes Messsystem mit Sondenköpfen, Sonden und Stylen.

Kalibrierkugel:Ø20 mm Kugelreferenzmessung mit M10-Draht, Rundheit ≤0,3 μm, von allen sechs Halbachsen aus zugänglich.
