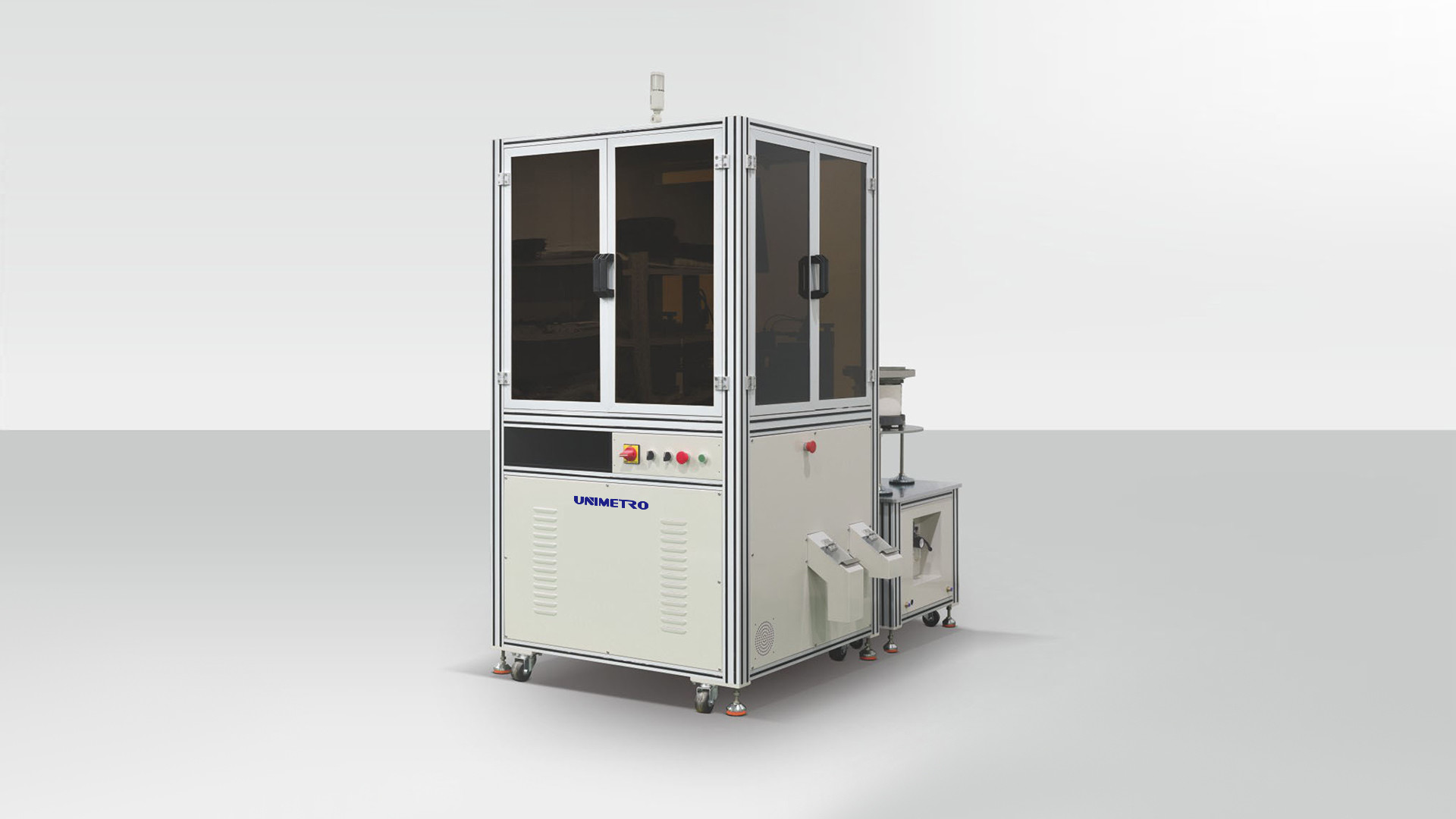

Echtzeit-Prüfmaschine für Fehlererkennung mittels berührungsloser Bildgebung zur Größen- und Winkelprüfung
Hocheffiziente AOI-Inspektionsmaschine für magnetische Produkte
Unsere visuelle Inspektionsausrüstung ist ein Hochgeschwindigkeits-Präzisions-Automatisierungsmess- und Prüfsystem, das Vision-Messsoftware, industrielle CCD-Kameras, mechanische Komponenten, Industriecomputer, elektrische Systeme und Funktionen zum Ausblasen mit Magnetventilen integriert.
Das System transportiert Werkstücke automatisch über Zuführvorrichtungen (Vibrationsplatten, Manipulatoren, Bänder) zur Prüfstation für Hochgeschwindigkeitsfotografie. Die visuelle Inspektionssoftware wertet dann die Ergebnisse aus und berechnet sie, wobei die Werkstücke gemäß voreingestellten Kriterien mithilfe von Elektromagnetventilen zur automatisierten Klassifizierung in gute und fehlerhafte Produkte sortiert werden.
Prüffähigkeiten
- Messung der Werkstückgröße
- Erkennung von Oberflächenfehlern
- Farberkennung und Fehlererkennung
- Zeichenerkennung (OCR) und Fehlererkennung
- Barcode-Erkennung und Fehlererkennung
- Codierungserkennung und Fehlererkennung
Vorteile der visuellen Inspektion
Berührungslose Messung verhindert Beschädigung des Werkstücks
Hohe Prüfgenauigkeit bis zu 0,001 mm
Schnelle Prüfgeschwindigkeit: 5000 Stück pro Minute
Verbessert die Gesamteffizienz des Unternehmens
Reduziert Arbeits- und Materialkosten
Vollautomatischer, stabiler und zuverlässiger Betrieb
Erhöht die Wettbewerbsfähigkeit des Unternehmens
Anwendungsbereiche
Weit verbreitet in den Branchen Mobiltelefone, Elektronik, Präzisionshardware, Spritzguss, industrielle Fertigung, Automobilherstellung, mechanische Bearbeitung, Pulvermetallurgie, neue Energie, Komponenten, Elektrogeräte, Bekleidung, tägliche Notwendigkeiten, Lebensmittel, Medizin, Pharmazie, Militär und Luft- und Raumfahrt.
Visuelle Inspektionsausrüstung für magnetische Produkte
UNIMETRO visuelle Inspektionsausrüstung bietet effektive Lösungen für Oberflächenfehler und Dimensionsqualitätsprobleme bei der Herstellung von NdFeB-Magnetmaterialien. Das System inspiziert automatisch Oberflächenfehler und Abmessungen von Magnetprodukten und gibt intelligent Inspektionsberichte aus.
Produktspezifikationen
Kompatible Produkte: NdFeB-Magnetmaterialprodukte, magnetische Automobilteile, induktive magnetische Skelette, verschiedene magnetische Formteile
Abmessungen: 900×1000×1800 mm (L×B×H)
Gewicht: 300 kg
Hauptmerkmale
- Erkennt automatisch Oberflächenfehler und Abmessungen von Kommutatoren
- Alle Prüfpositionen in einem Arbeitsgang abgeschlossen
- Hohe Vielseitigkeit - ein Gerät prüft mehrere Kommutatorprodukte
- Branchenführende Fehlererkennung für Kommutatoroberflächen
- Prüfgeschwindigkeit: 800 Stück pro Minute
- Prüfgenauigkeit: 0,001 mm
- Automatische Klassifizierung und Sortierung von guten/fehlerhaften Produkten
- Automatische Zuführung mit Vorratsbehälter reduziert manuelle Eingriffe
- Ausgestattet mit importierten optischen Komponenten aus Deutschland, Japan und Italien
- Intelligente Prüfberichterstattung zur Verbesserung des Produktionsprozesses
- Leicht zu erlernen und zu bedienen - unabhängiger Betrieb nach 1-2 Tagen Schulung
- 24/7 unterbrechungsfreier Betriebsmodus
Technische Parameter
| Größenprüfung |
Länge, Breite, Höhe, Innen-/Außendurchmesser, Stufenmaß, Rundheit, Profilwinkel, Formtoleranzprüfung |
| Außenprüfung |
Abplatzer, Brüche, Beulen, Kratzer, Grate, Fremdkörper usw. |
Technologie des Inspektionssystems
Unsere eigenentwickelte visuelle Inspektionssoftware repräsentiert über zehn Jahre kontinuierlicher Verbesserung durch unser Kern-F&E-Team und behält technologische Spitzenpositionen bei.
- Die Software umfasst über 2000 Funktionen für Fehler, Farbe, Größe, Kupferleckage, OCR
- Qualitätskontrollsystem geeignet für schnelle Prüfung in über 100 Branchen
- Vollautomatische berührungslose Prüfung verhindert Beschädigung des Werkstücks
- Programmierbare Softwarefilter für bis zu 32 Kategorien gleichzeitig
- Prüfgeschwindigkeit bis zu 5000 Stück pro Minute
- Ultrahohe Genauigkeit bis zu 1 µm, abhängig vom Werkstück
- Vollautomatisierung von der Prüfung bis zur Verpackung
- Benutzerfreundliche Oberfläche mit ERP-Systemintegration
Prüfung von Oberflächenfehlern
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A1: Wir sind eine Fabrik und bieten Antworten innerhalb von 24 Stunden.
F2: Was produziert Ihr Unternehmen hauptsächlich?
A2: Wir sind spezialisiert auf Vision-Messmaschinen, Koordinatenmessmaschinen, CMM & VMM Vorrichtungen usw.
F3: Wie wählt man die geeignete Spezifikation aus?
A3: Unser professionelles Team empfiehlt geeignete Spezifikationen basierend auf Ihrer Produktvielfalt und Ihren Größenanforderungen.
F4: Akzeptieren Sie kundenspezifische Dienstleistungen?
A4: Ja, wir bieten sowohl Standardmaschinen als auch kundenspezifische Lösungen, die auf die Bedürfnisse der Kunden zugeschnitten sind.
F5: Was ist Ihre Garantiezeit?
A5: Unsere Produktgarantiezeit beträgt 1 Jahr. Wir haben die Haltbarkeit von zerbrechlichen Komponenten für eine zuverlässige Leistung verbessert.
