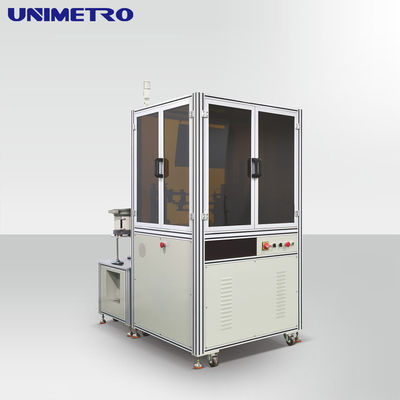

Präzisionsmesstechnik und Sortiermaschine für Winkel- und Größenfehler bei Netzteilzubehör
Vollautomatische visuelle Inspektions- und Sortiermaschine für Kommutatormessung
Visuelle Inspektionsgeräte sind Hochgeschwindigkeits-Präzisions-Automatische Mess- und Screening-Systeme, die Vision-Messsoftware, industrielle CCD-Kameras, mechanische Komponenten, Industriecomputer, elektrische Systeme und Magnetventil-Blasfunktionen integrieren.
Durch automatisierte Zuführsysteme (Vibrationsförderer, Manipulatoren, Förderbänder) werden Werkstücke einzeln zur Prüfstation transportiert, um Hochgeschwindigkeitsbilder zu erstellen. Die visuelle Inspektionssoftware führt dann eine umfassende Bewertung und Berechnung durch und sortiert die Werkstücke basierend auf voreingestellten Kriterien in gute und fehlerhafte Kategorien. Schließlich leiten Elektromagnetventile die sortierten Komponenten in geeignete Behälter, wodurch eine vollständige Qualitätsinspektions- und Screening-Funktionalität erreicht wird.
Prüffähigkeiten
- Werkstück-Maßmessung
- Prüfung von Oberflächenfehlern
- Farberkennung und Fehleridentifikation
- Optische Zeichenerkennung (OCR) und Fehlererkennung
- Barcode-Erkennung und -Verifizierung
- Erkennung von Markierungen und Codierungen mit Fehlererkennung
Prüfvorteile
Berührungslose Messung verhindert Werkstückbeschädigung
Hohe Prüfgenauigkeit bis zu 0,001 mm
Schnelle Verarbeitungsgeschwindigkeit: 5000 Stück pro Minute
Verbesserte Gesamteffizienz des Unternehmens
Erhebliche Einsparungen bei Arbeits- und Materialkosten
Vollautomatischer, stabiler und zuverlässiger Betrieb
Verbesserte Wettbewerbsfähigkeit des Unternehmens
Anwendungsbereiche
Weit verbreitet in Mobiltelefonen, Elektronikprodukten, Präzisionshardware, Spritzguss, industrieller Fertigung, Automobilproduktion, mechanischer Bearbeitung, Pulvermetallurgie, neuen Energien, elektrischen Komponenten, Haushaltsgeräten, Textilien, Konsumgütern, Lebensmittelverarbeitung, medizinischen Geräten, Pharmazeutika, Militär und Luft- und Raumfahrtindustrie.
Visuelles Inspektionssystem
Unsere unabhängig entwickelte visuelle Inspektionssoftware repräsentiert über ein Jahrzehnt kontinuierlicher Verfeinerung. Mit einem engagierten Kern-F&E-Team behalten wir durch fortlaufende Verbesserungen und Aktualisierungen technologische Spitzenpositionen.
Die Software umfasst über 2000 Funktionen, darunter Fehleranalyse, Farbbewertung, Maßmessung, Kupferleckerkennung und OCR-Funktionen. Dieses umfassende Qualitätskontrollsystem unterstützt die schnelle Produktprüfung in über 100 Branchen.
Zu den wichtigsten Systemfunktionen gehören programmierbare Sortierung für bis zu 32 Kategorien, Verarbeitung mehrerer Werkstücke, Durchsatz von 5000 Stück pro Minute, Präzision bis zu 1 µm, vollständige Automatisierung von der Prüfung bis zur Verpackung, intelligente Software mit benutzerfreundlicher Oberfläche, Simulationsdatenoptionen, verbesserte Verarbeitung großer Datenmengen und Integration in ERP-Systeme.
Prüfung von Oberflächenfehlern

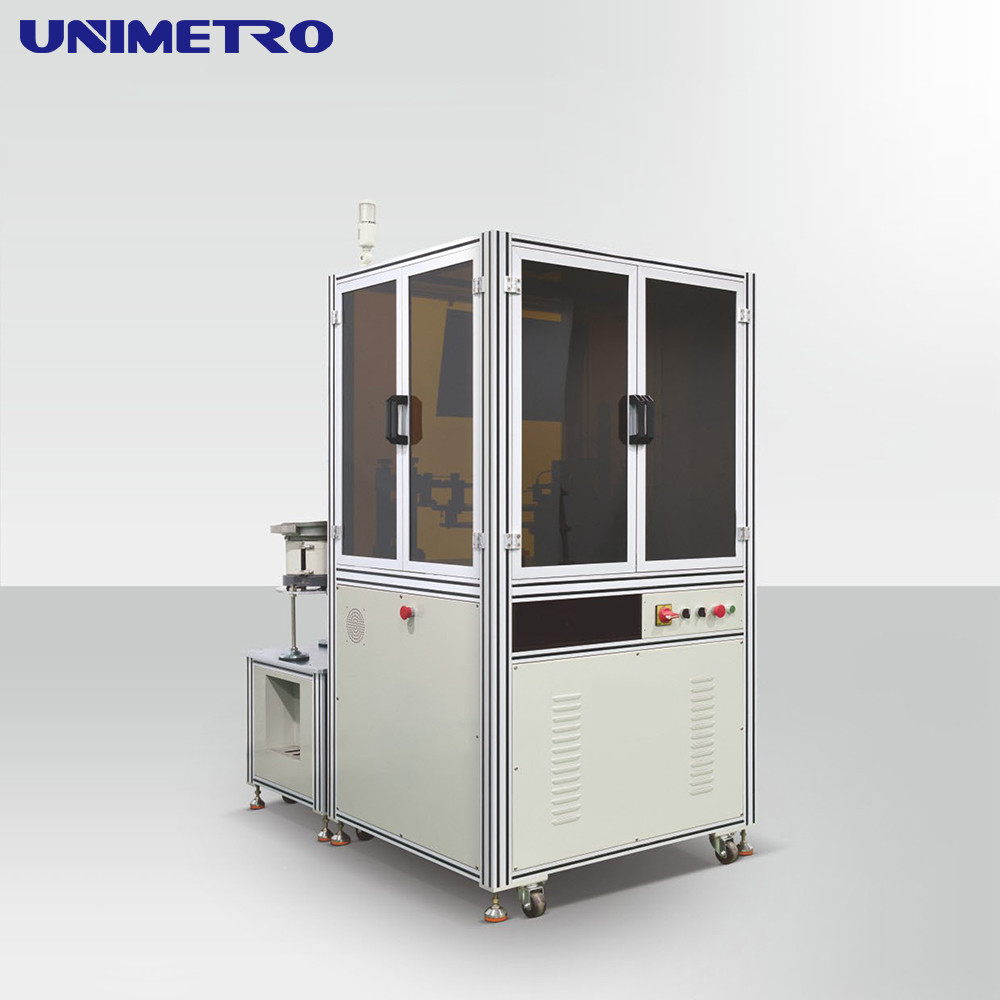

Kommutator-Visuelle Inspektionsgeräte
UNIMETRO Kommutator-Visuelle Inspektionsgeräte bieten effektive Lösungen für verschiedene Oberflächenfehler und dimensionale Qualitätsmängel in Kommutator-Fertigungsprozessen. Das System führt eine automatische visuelle Inspektion von Kommutator-Oberflächenfehlern und -abmessungen durch und generiert intelligent umfassende Inspektionsberichte.
Diese Technologie ermöglicht es Kommutatorherstellern, Produktionsprozesse zu optimieren, Betriebskosten zu senken und eine konstant perfekte Produktqualität zu gewährleisten.
Kompatible Produkte
Kommutator-Fertigprodukte, halbfertige Komponenten, Kupferhülsen, Glimmerplatten, Muffen, Bakelit-Komponenten, Segmente, Miniaturkommutatoren und verwandte Komponenten.
Technische Spezifikationen
Abmessungen: 900×1000×1800 mm (L×B×H)
Gewicht: 300 kg
Hauptmerkmale
Automatische Erkennung von Oberflächenfehlern und Abmessungen
Vollständige Prüfung aller Prüfpositionen gleichzeitig
Hohe Vielseitigkeit: Ein Gerät unterstützt mehrere Kommutatorprodukte
Branchenführende Erkennung von Kommutator-Oberflächenfehlern
Prüfgeschwindigkeit: 800 Stück pro Minute
Prüfgenauigkeit: 0,001 mm
Automatische Klassifizierung und Sortierung von Gut-/Schlechtprodukten
Automatische Zuführung mit Vorratsbehälter reduziert manuelle Eingriffe
Hochwertige importierte optische Komponenten aus Deutschland, Japan und Italien
Intelligente Prüfberichte zur Verbesserung des Produktionsprozesses
Benutzerfreundliche Bedienung: eigenständige Nutzung nach 1-2 Tagen Schulung
24/7 Dauerbetriebsfähigkeit
Prüfparameter
| Komponente |
Prüfparameter |
| Haken |
Kurzer Haken, langer Haken, Hakenswinkel, Hakenzahl, verbogene Haken, gebrochene Haken, fehlerhafte Haken, ausgestreckte Haken, konkave Haken, Hakenoberflächenfehler, 360°-Innenhakendefekte |
| Innenhaken |
Vorderer/hinterer Innenhakendurchmesser, erweiterter Hakenaußendurchmesser, verbogene Haken, an der Wand haftende Haken, nicht gespaltene Haken, Grate an gespaltenen Haken |
| Seitenschlitz |
Nutbreite, Nutentiefe, Zwischennutwinkel, Haken-Nut-Winkel, fehlerhafte Nuten, Nutgrate, Kerbdefekte |
| Bodenpositionierungsschlitz |
Schlitzanzahl, Bakelit-Interferenz, Schlitz-Naht-Fehlausrichtung, Fremdkörpererkennung |
| Außenfläche |
Außendurchmesser, Drehhöhe, Heckoberflächenfehler, 360°-Seitenwandfehler |
| Bakelit |
Bakelithöhe, übermäßige Bodendicke, unvollständiges oberes/unteres Bakelit, Bakelitablösung, Defekte, Kupferleckage, Verstopfung des Innenlochs |
| Andere |
Gesamthöhe, Außendurchmesser, Stufenabmessungen |
Unternehmensinformationen
Unsere Kunden & Agenten
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A1: Wir sind eine Produktionsstätte und bieten Antworten innerhalb von 24 Stunden.
F2: Worauf ist Ihr Unternehmen spezialisiert?
A2: Wir stellen hauptsächlich Vision-Messmaschinen, Koordinatenmessgeräte, CMM & VMM-Vorrichtungen und verwandte Präzisionsmessgeräte her.
F3: Wie wählt man die geeignete Spezifikation aus?
A3: Unser professionelles Team empfiehlt geeignete Messinstrumente basierend auf Ihrer Produktvielfalt und Ihren Maßanforderungen.
F4: Akzeptieren Sie kundenspezifische Dienstleistungen?
A4: Absolut! Wir bieten sowohl Standardmaschinen als auch kundenspezifische Lösungen, die auf die spezifischen Kundenanforderungen zugeschnitten sind.
F5: Was ist Ihre Garantiezeit?
A5: Unsere Produkte haben eine 1-jährige Garantie. Wir sorgen für eine außergewöhnliche Stabilität der Produktqualität mit erheblichen Verbesserungen an langlebigen Komponenten, um eine zuverlässige Leistung zu gewährleisten.
