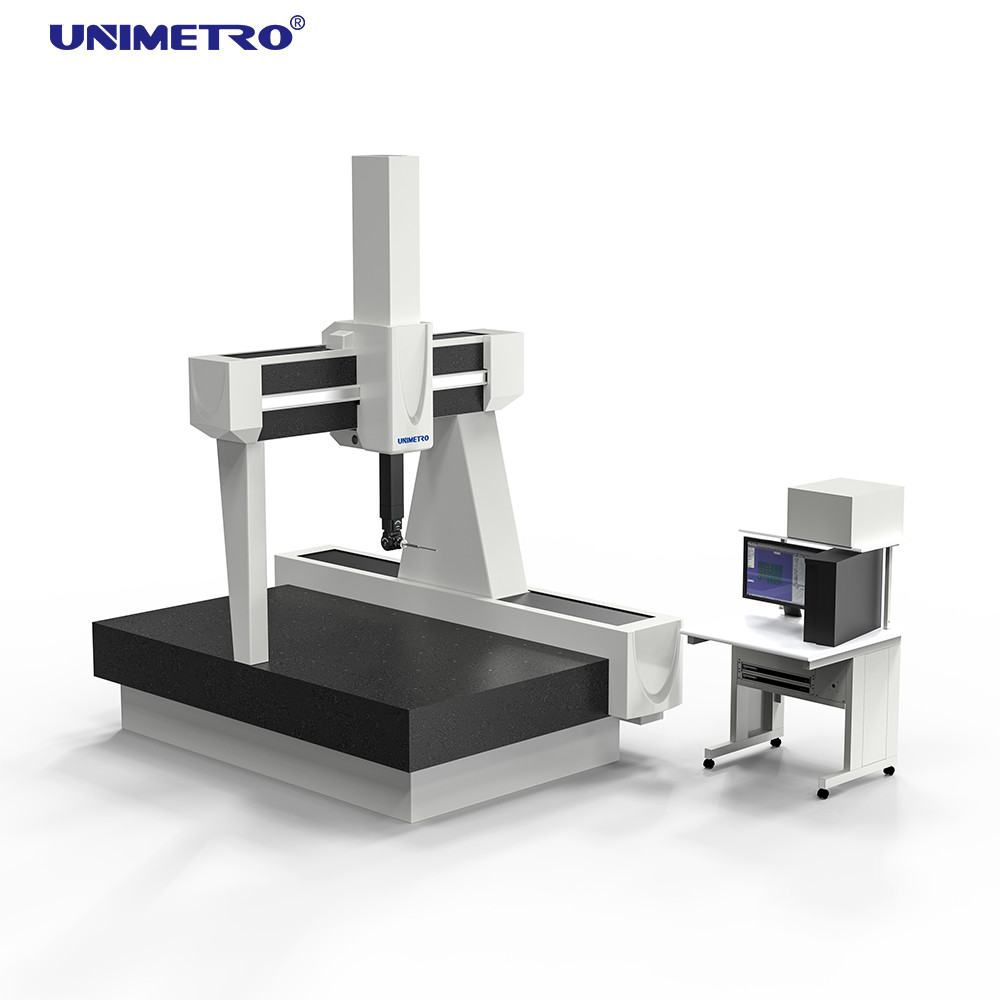

3D-Koordinatenmessgerät (KMG) mit Einzelrahmen und langem Verfahrweg

„Krypton“ ist eine hochpräzise, ​​hochzuverlässige, großformatige Drei-Koordinaten-Messmaschine mit einem einzigartigen einseitigen Hochdesign. Basierend auf universellen modularen Designkonzepten gewährleistet es eine hohe Zuverlässigkeit für alle Arten von Koordinatenmessgeräten und ist gleichzeitig einfach zu warten. Dieses Modell umfasst verschiedene Spezifikationen mit Verlängerungsschienen von mehr als 10 m Länge, die unter der Erdoberfläche installiert werden können. Die Krypton-Serie unterstützt mehrere Messmethoden, einschließlich digitaler Tastkopfmessungen mit Berührungsauslösung, analogem Tastkopfscannen mit kontinuierlichem Kontakt und Lasersondenscannen. Alle Sondenoptionen sind vollständig austauschbar und ermöglichen die Messung Tausender geometrischer Teile und Freiformteile.

SW messen:Rational-DMIS Advanced-Version (CAD)

Handbuch:Handbuch + Diskette

Kontrollsystem:RENISHAW-Steuerungssystem mit MCU-Joystick

Sondenset:RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...

Taststift:RENISHAW M2 M3 Stift

• Erhöhte Schienenkonstruktion:Das einseitige Viadukt-Design reduziert den Abbe-Fehler erheblich, was zu einer höheren Genauigkeit und einer deutlich verbesserten Stabilität führt.
• Dreiachsige Führung:Die vollständig geschlossene Konstruktion aus Granit verhindert Schäden durch Stauberosion von außen und bietet Schutz vor Verschmutzung und Temperaturschwankungen. Dies ist besonders wichtig für raue Umgebungen. Alle drei Achsen bestehen aus Granit, der korrosionsbeständig ist und für eine höhere Genauigkeit den exakt gleichen Wärmeausdehnungskoeffizienten aufweist.

Rational-DMIS ist ein neu entwickeltes groß angelegtes integriertes 3D-Messsoftwarepaket. Bei der Softwareentwicklung werden sowohl die Anforderungen von Einsteigern an Benutzerfreundlichkeit als auch die Bedürfnisse fortgeschrittener Benutzer an umfassende Funktionalität berücksichtigt. Noch wichtiger ist, dass es als Modell für die Standardisierung von CMM-Messsoftware dient.

Rational DMIS-Programme werden mit dem vollständigen und nativen DMIS-Kernel bis zur Version 5.0 von DMIS entwickelt, was sich grundlegend von Implementierungen mit „Unterstützung von DMIS“ unterscheidet, bei denen der Kernel nicht DMIS ist. DMIS ist zu einem ISO-Standard geworden (ISO 22093:2003).
