Name: Gelenkarm-Kontur- und Rauheitsmesssystem für Lagerflächen
Brand: Unimetro Precision Machinery Co., Ltd
SKU: SPR1000
Price: 20,500.00 USD
Availability: InStock

Detailinformationen

Sensor:	Digitaler Kontursensor und standardmäßiger Rauheitssensor ohne Kopf	Software:	CMS-Konturmesssystem und RMW-System zur Messung und Analyse der Oberflächenrauheit
Antragsteller:	Gelenkarmlager, Germaniumkristall in optischer Qualität, Dichtungsring, Turbodichtung usw	Konturgenauigkeit:	±2´
Rauheit:	Rsk,Rku,Rsm,Rsm,Rs,RΔq,Rk,Rpk,Rvk,Mr1,Mr2,Rmr	Bewertungslänge:	λcX2,3,4,5,6,7
X-Achse:	0,1 ~ 10 mm/s	Z-Achse:	0,5–10 mm/s
Hervorheben:	Messgerät der Konturn-10mm/s , Rsk-Rauheits-Konturn-Messgerät , Rku-Rauheits-Messgerät

Produkt-Beschreibung

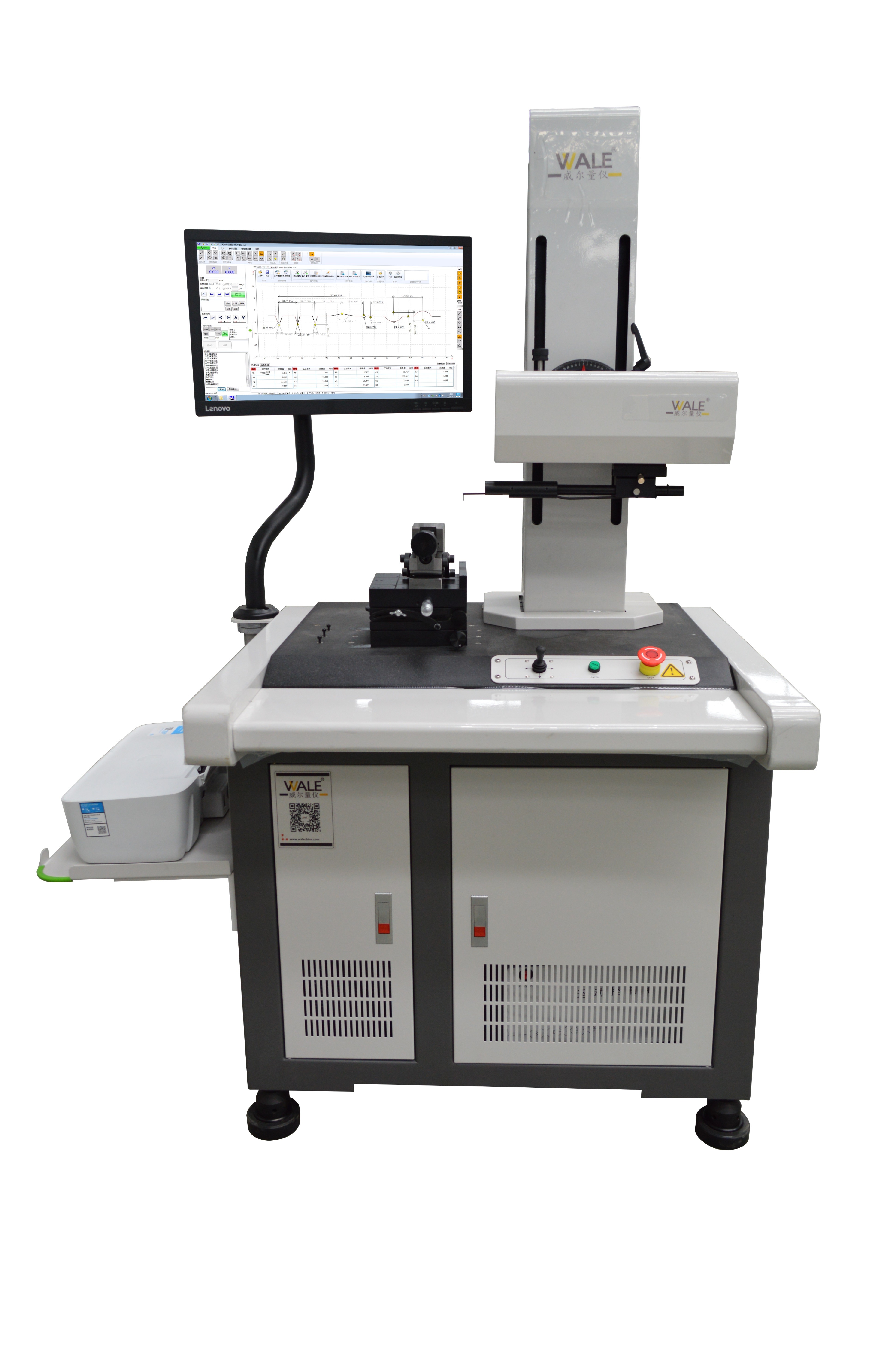

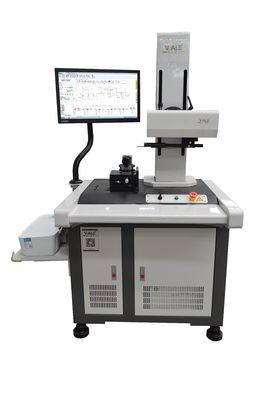

Gelenkarmkontur- und Rauheitsmesssystem für Lageroberflächen

Oberflächenrauheitskonturprüfer

Ein umfassendes System zur Messung des Raubprofils zur präzisen Oberflächenbewertung von Lageroberflächen und anderen hochkarätigen Bauteilen.

Oberflächenmesselemente

Alle Oberflächen erfordern eine Analyse dieser kritischen Elemente:

Abmessungen:Funktionale Oberflächenformen, definiert durch lineare Beziehungen zwischen Radius, Winkel, Entfernung und Merkmalen
Form:Abweichung von der Zieloberflächenform (Ebene, Kugel, Kegel usw.), typischerweise durch Maschinenfehler verursacht
Grobheit:Veränderungen der Oberflächenstruktur durch Schneidwerkzeuge oder Bearbeitungsprozesse
Wellenform:Nicht-ideale Maschinenwirkungen durch Vibrationen, unzureichende Steifigkeit oder andere instabile Prozessfaktoren

SPR1000-Serie - Standardtyp

Mit einer Dual-Sensor-Technologie mit einem digitalen Kontursensor und einem induktiven Standard-Rohheitssensor für die kombinierte Kontur- und Rohheitsmessung in einer Maschine.

Technische Spezifikation

Spezifikation	PR1103G-sdk
Messbereich X-Achse	100 mm
Messbereich Z-Achse	320 mm
Messbereich Z1-Achse	C:± 12,5 mm/R:± 420 μm
Konturgenauigkeit Z1 Lineare Präzision	± 1,5+ 0,2Hm
Bogengenauigkeit	±(2+R/8) μm
Winkelgenauigkeit	± 2
Gerade	00,8 μm/100 mm
Grobheit Genauigkeit Lineare Präzision	± 4%
Restlärm	≤ 0,02 μm
Doppelwert	1δ≤2nm
Schnittwellenlänge	0.025, 0.08, 0.25, 0.8, 2.5, 8 mm
Bewertungslänge	λcX2,3,4,5,6,7
Drehzahl X-Achse	0.1~10mm/s
Fahrgeschwindigkeit Z-Achse	0.5 bis 10 mm/s

Messfunktionen

Profilmessung

Linienelemente verschiedener Werkstückoberflächen, Punktmerkmale, Abstandsmessungen, Parallelismus, Senkrechtheit, Winkel, Rillentiefe, Rillenbreite, Radius, Geradenheitsanalyse, Konvexitätsanalyse,und Profilanalyse.

Grobheitsparameter

R, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr

Parameter der Wellenlänge

Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr

Ursprungliche Konturparameter

Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr

Messanwendungen

Beispiele für Messungen in der realen Welt, die die Systemfähigkeiten aufzeigen:

Analyse der Oberfläche des Gelenkarmlagers

Bewertung der Oberfläche von Germaniumkristallen optischer Qualität

Analyse der Oberflächenkontur und der Rauheit der Dichtungsringe

Messung der Oberfläche eines Turbo-Dichtungsbauteils

Systemkomponenten

Digitale Kontursensoren der P-Serie

Auflösung: 0,02-0,2 μm
Bereich: ±7,5-±30μm
Lineare Präzision: ± 1,5+ 0,6H
Messleistung: 1,2 kg
Merkmal: Beibehält eine hervorragende Linearität über große Messbereiche

Antriebssysteme

Schienenverkehr: 100-150 mm
Anzahlsintervall: 0,2 bis 2 μm
Konturrichtigkeit: 0,5 μm/100 mm
Rückstandswert der Rauheit: ≤ 0,02 μm
Höchstbewegungsgeschwindigkeit: 10 mm/s
Mindestmessgeschwindigkeit: 0,1 mm/s
Optionen: DS-Standard-Treiber oder Gleichspann-Keramiktreiber
Anwendungsbereich: Erfüllt die Anforderungen an die Genauigkeit der Konturmessungen auf Teilebene und die Anforderungen an die Grobheitsmessung für Ra größer als 0,1 Mikrometer

Übersicht über die Rauheitsprüfung

Dieser Rauheitsprüfer ermöglicht eine schnelle und genaue Bestimmung der Oberflächenstruktur und Oberflächenrauheit von Materialien.mit einer Breite von mehr als 20 mm,.

Größe und Tag:

Herkunftsort:	Dongguan, China
Markenname:	UNIMETRO
Modellnummer:	SPR1000

Min Bestellmenge:	1
Preis:	Discussible
Verpackung Informationen:	hölzerner Fall
