RMW Fortschrittlicher Multifunktions-Rauheitsmessgerät
Professionelles Rauheitsmessgerät mit berührungsloser Induktivsensor-Technologie für umfassende Oberflächenanalyse und -messung.
Grundlagen der Oberflächenrauheitsmessung
Die Oberflächenanalyse umfasst vier kritische messbare Elemente, die für die Bewertung von Hochpräzisionskomponenten unerlässlich sind:
- Dimensionen: Lineare Beziehungen, die funktionale Oberflächenformen definieren, einschließlich Radius, Winkel und Abstände
- Form: Abweichungen von der Zieloberflächengeometrie, verursacht durch Maschinenungenauigkeiten
- Rauheit: Oberflächentexturvariationen, die sich aus Schneidwerkzeugen und Bearbeitungsprozessen ergeben
- Welligkeit: Periodische Oberflächenunregelmäßigkeiten aufgrund von Vibrationen, Steifigkeitsproblemen oder Prozessinstabilität
SR1000 Serie Merkmale
Desktop-Standardkonfiguration mit außergewöhnlicher Kosteneffizienz und Leistung:
- Blei-loser Standard-Induktivsensor-Technologie
- Umfassende Auswertung von Hunderten von Rauheits-, Welligkeits- und Profilparametern
- Professionelle Messfähigkeiten
Messanwendungen

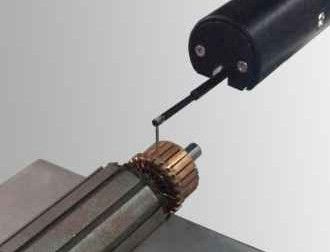

Kommutator

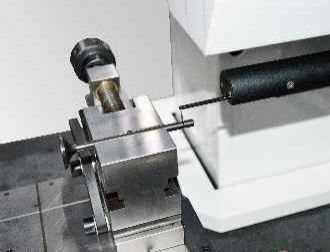

Schraubendrehergriff

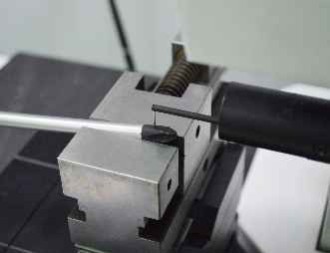

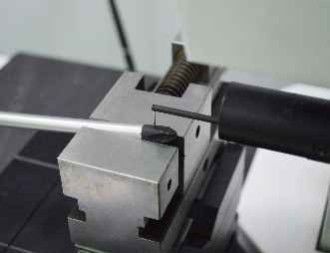

Ventilkomponente

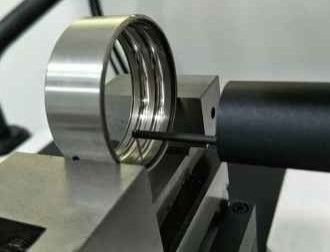

Lager
Technische Spezifikationen
| Spezifikation |
Wert |
| Modellnummer |
SR1133G-sak |
| X-Achsen-Messbereich |
100mm |
| Z-Achsen-Messbereich |
320mm |
| Z1-Achsenbereich |
±420µm/65536:1 |
| Z1 Lineare Präzision |
±4% |
| Wiederholgenauigkeit |
1δ≤2nm |
| Grenzwellenlänge |
0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| Bewertungslänge |
λcX2,3,4,5,6,7 |
| Restrauschen |
≤0.005µm |
| X-Achsen-Antriebsgeschwindigkeit |
0.1~10mm/s |
| Z-Achsen-Antriebsgeschwindigkeit |
0.5-10mm/s |
Messfähigkeiten
Umfassende Parameteranalyse einschließlich:
Rauheitsparameter: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Welligkeitsparameter: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Ursprüngliche Konturparameter: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Systemkomponenten
R-Serie Induktivsensor
Auflösung: 65536:1 / 262144:1
Messbereich: ±420µm / ±620µm
Lineare Präzision: R: ±4% / ±3%
Restrauschen: ≤0.007µm / ≤0.005µm
Rauheitsreferenz: Führung, keine Blei
Rauheitssensor ohne Kopf mit ausgezeichneten Frequenzgangcharakteristiken und breiter Signalbandbreite, der den optimalen Sensortyp für Rauheitsmessanwendungen darstellt.
Antriebssystemoptionen
Schienenweg: 100-150mm
Nummernintervall: 0.2~2µm
Konturgeradheit: 0.5µm/100mm
Rauheitsrestwert: ≤0.02µm
Maximale Bewegungsgeschwindigkeit: 10mm/s
Minimale Messgeschwindigkeit: 0.1mm/s
Standard-Antriebssystem, das eine Konturmessgenauigkeit auf Teilebene liefert, kompatibel mit Rauheitssensoren für Messungen über Ra 0,1 Mikrometer.
Säulenkomponenten
Bereich: 320~420mm / 520~620mm
Maximale Bewegungsgeschwindigkeit: 10mm/s
Minimale Bewegungsgeschwindigkeit: 0.5mm/s
Positionierungsgenauigkeit: 0.01mm
Leichtes Rahmen-Säulendesign, das langfristige Stabilität ohne Verformung gewährleistet.
Plattformkomponenten
Material: Marmor
Spezifikationen: 500×800, 500×1000
Einteiliges Design mit kompakter Struktur für einfache Wartung und Platzersparnis.
Häufig gestellte Fragen
Sind Sie eine Fabrik oder ein Handelsunternehmen?
Wir sind eine Fabrik und bieten Antworten innerhalb von 24 Stunden.
Was stellt Ihr Unternehmen hauptsächlich her?
Wir sind spezialisiert auf Bildmessgeräte, Koordinatenmessgeräte, CMM & VMM Vorrichtungen und verwandte Messgeräte.
Wie wählt man die geeignete Spezifikation aus?
Unser professionelles Team empfiehlt geeignete Spezifikationen basierend auf Ihrer Produktvielfalt und Ihren Messanforderungen.
Akzeptieren Sie kundenspezifische Dienstleistungen?
Ja, wir bieten sowohl Standardmaschinen als auch kundenspezifische Lösungen, die auf spezifische Kundenbedürfnisse zugeschnitten sind.
Was ist Ihre Garantiezeit?
Unsere Produkte werden mit einer 1-jährigen Garantie geliefert. Wir haben die Haltbarkeit von zerbrechlichen Komponenten verbessert, um die Produktzuverlässigkeit zu gewährleisten.
