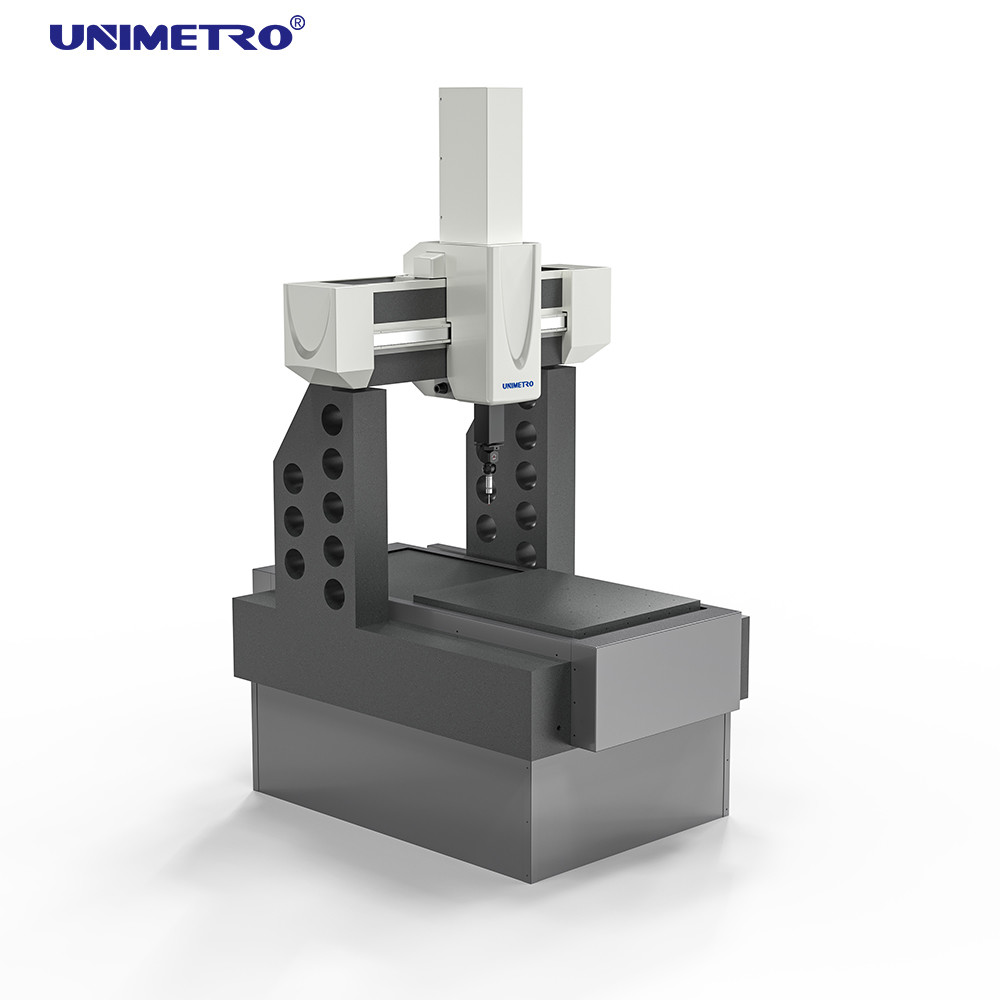

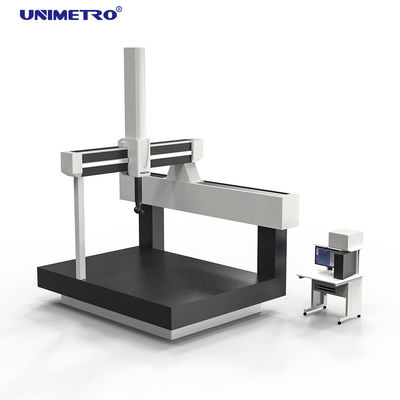

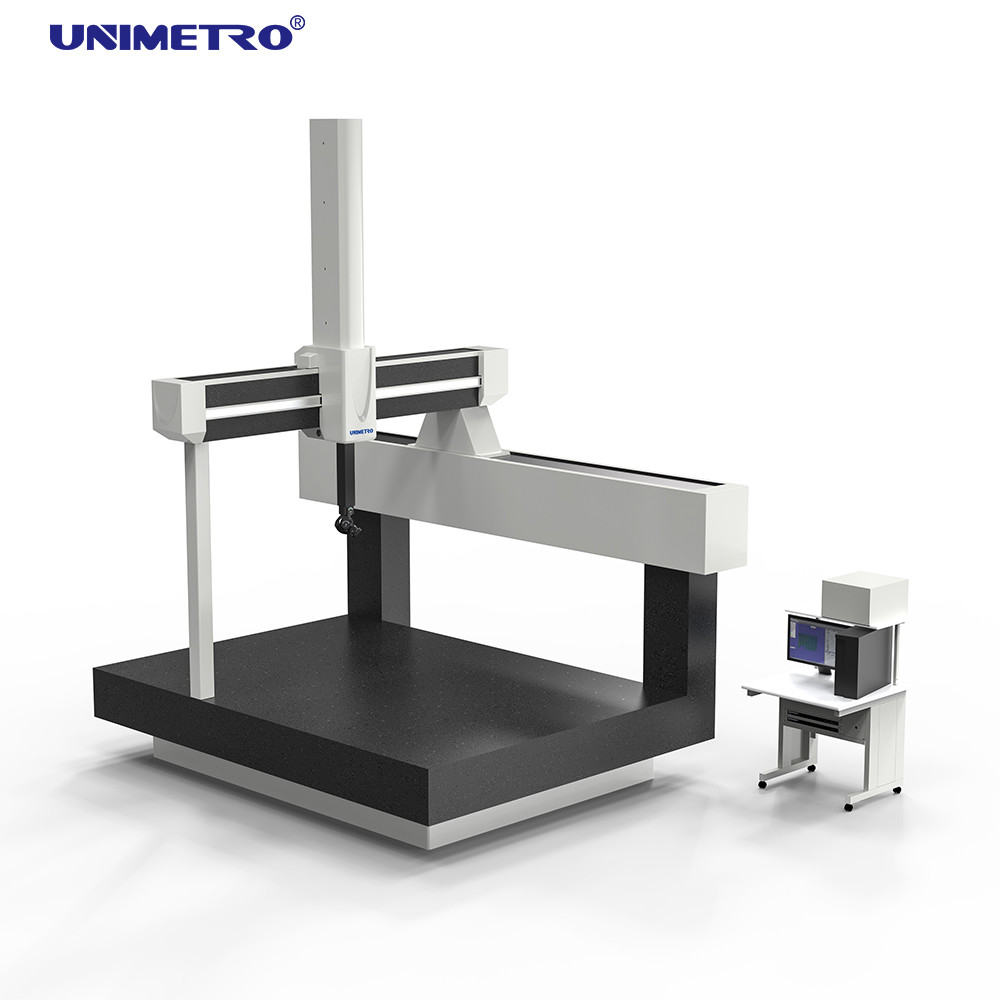

3D-Koordinatenmessmaschine mit Keramikstrahlkonstruktion für höhere Präzision
Keramikstrahldesign 3D-Koordinatenmessmaschine mit höherer Präzision
Produktübersicht
Die Koordinatenmessmaschine der Neon-Reihe verwendet ein innovatives Keramikdesign, um hochpräzise Scanning- und Detektionsfunktionen zu erreichen.Besonders geeignet für die Anwendungsbedürfnisse von hochpräzisen Produkten in der ElektronikDiese einzigartige dreikoordinate Messmaschine kann mit mehreren dreikoordinaten Sonden ausgestattet werden.
Technische Parameter
| Produktbezeichnung |
Fahrweite (mm) |
Genauigkeit (um) |
| Geräte zur Messung der Koordinaten der Vortriebsmaschine CMM für die Fahrzeugkontrolle |
X-Achse: 600 bis 1000
Y-Achse: 600
Z-Achse: 600 |
Bei der Prüfung der Verwendung von Zellstoff ist die Zellstoffmenge zu berücksichtigen.
MPEp: 0,9um |
X-Achse: 800 bis 1500
Y-Achse: 800
Z-Achse: 700 |
- |
X-Achse: 1000 bis 3000
Y-Achse: 1000
Z-Achse: 800 |
- |
X-Achse: 1500 bis 4000
Y-Achse: 1200
Z-Achse: 1000 |
- |
Software-System
Messung SW:Rational-DMIS Erweiterte Version (CAD)
Handbuch:Manuell + Festplatte
Steuerungssystem und Sondensystem
Steuerungssystem:Mit Joystick, RENISHAW-Steuerungssystem, mit MCU-Joystick
Sonde Set:RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...
Probe Stylus:RENISHAW M2 M3 Stylus
Typische Anwendungen
- Teile für Motoren und Getriebe von Kraftfahrzeugen
- Flugzeugblätter, -motoren und -teile
- Allgemeine Präzisionstechnik
- Pharmazeutische Industrie
Wesentliche Merkmale
Arbeitsplattform
Hochwertige Granitplattform, präzise Schwanzleitbahn
Die Granit-Arbeitsplattform dient als Grundlage der Maschine, deren Qualität die Gesamtleistung direkt beeinflusst.Die Plattform besteht aus Granitmaterial, kombiniert mit präzisen Pferdeschwanz-Leitbahnen., wodurch die Vibrationen der Maschine wirksam reduziert und die Gesamtleistung verbessert wird.
Dreiachsige Führung
vollständig geschlossen, Keramikbalken, Spindel
Sowohl die X- als auch die Z-Achse sind keramisch konstruiert und bieten Rostbeständigkeit, hervorragende Steifigkeit, einen kleineren Wärmeausdehnungskoeffizienten und eine höhere Genauigkeit.
Basisstütze
Zweifacher passiver Dämpfmechanismus
Koordinatenmessmaschinen werden typischerweise in Produktionsanlagen eingesetzt, in denen Vibrationen von nahegelegenen Maschinen oder Transportfahrzeugen die Genauigkeit kritisch beeinflussen können.Während die Schaffung von erdbebensicheren Fundamenten eine grundlegende Lösung istUnsere Dreikoordinaten-Klammer beinhaltet eine doppelte passive Dämpfungsstruktur, um die Auswirkungen von Niederfrequenzschwingungen zu verhindern.Gewährleistung der Messgenauigkeit bei gleichzeitiger Verringerung des Bedarfs an umfangreichen erdbebensicheren Grundbaumaßnahmen.
Software
Rational-DMIS ist ein neu entwickeltes groß angelegtes integriertes 3D-Messsoftwarepaket.sowie die funktionalen Anforderungen fortgeschrittener BenutzerNoch wichtiger ist, dass es ein Modell für die Standardisierung von CMM-Messsoftware darstellt.
Rationale DMIS-Programme sind bis zur Version 5.0 des DMIS mit dem vollständigen und nativen DMIS-Kernel konzipiert, was sich grundlegend von sogenannten "support DMIS" unterscheidet (wo der Kernel kein DMIS ist).Wie allgemein bekannt, DMIS wurde zu einem ISO-Standard (ISO 22093:2003).
Produktbilder
Unsere Kunden und Agenten
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Wir sind eine Fabrik und liefern Antworten innerhalb von 24 Stunden.
F2: Was produziert Ihr Unternehmen hauptsächlich?
A2: Wir produzieren hauptsächlich Vision Measuring Machines, Coordinate Measuring Machines, CMM & VMM Leuchten und verwandte Geräte.
F3: Wie wähle ich die richtige Spezifikation?
A3: Informieren Sie uns einfach über die Vielfalt und Größe der zu messenden Produkte, und unser professionelles Team wird Messgeräte mit geeigneten Spezifikationen empfehlen.
Q4: Akzeptieren Sie kundenspezifischen Service?
A4: Natürlich! Wir bieten sowohl Standardmaschinen als auch kundenspezifische Lösungen an.
F5: Wie lang ist Ihre Garantiezeit?
A5: Unsere Produktgarantiezeit beträgt 1 Jahr. Unsere Produktqualität ist sehr stabil und wir haben erhebliche Verbesserungen an zerbrechlichen Teilen vorgenommen. Sie können auf unsere Produktqualität vertrauen.
