Startseite > Produkte> 3D-Koordinaten-Messmaschine> Halbautomatische 3D-Koordinatenmessgerät mit 710×1016×610 mm Messbereich, Marmorsockel und 0,5 µm Skalenauflösung

Halbautomatische 3D-Koordinatenmessgerät mit 710×1016×610 mm Messbereich, Marmorsockel und 0,5 µm Skalenauflösung

Semi-Manual 3D Coordinate Measuring Machine with 710×1016×610 mm Measuring Range, Marble Base, and 0.5um Scale Resolution
Semi-Manual 3D Coordinate Measuring Machine with 710×1016×610 mm Measuring Range, Marble Base, and 0.5um Scale Resolution
Grundlegende Informationen
Herkunftsort: China
Markenname: UNIMETRO
Zertifizierung: CE,ISO
Modellnummer: Helium
Min Bestellmenge: 1
Preis: Discussible
Verpackung Informationen: Holzetui
Lieferzeit: 3~5 Wochen
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 40
Bestpreis Kontakt
Detailinformationen
Produktname: CMM beigeordnete Messmaschine Material: Marmorbasis
Messbereich: 710 x 1016 x 610 Millimeter Overrall-diamension: 1460 x 1800 x 2700 Millimeter
Maschinengewicht: 2380kg MPEe: ≤ 1.8+L/350 (μm)
MPEp: ≤ 2.3μm Skalenauflösung: 0.5m
Hervorheben:

beigeordnete Messmaschine 3D cmm

,

Helium-3D-Koordinatenmessmaschine

Produkt-Beschreibung

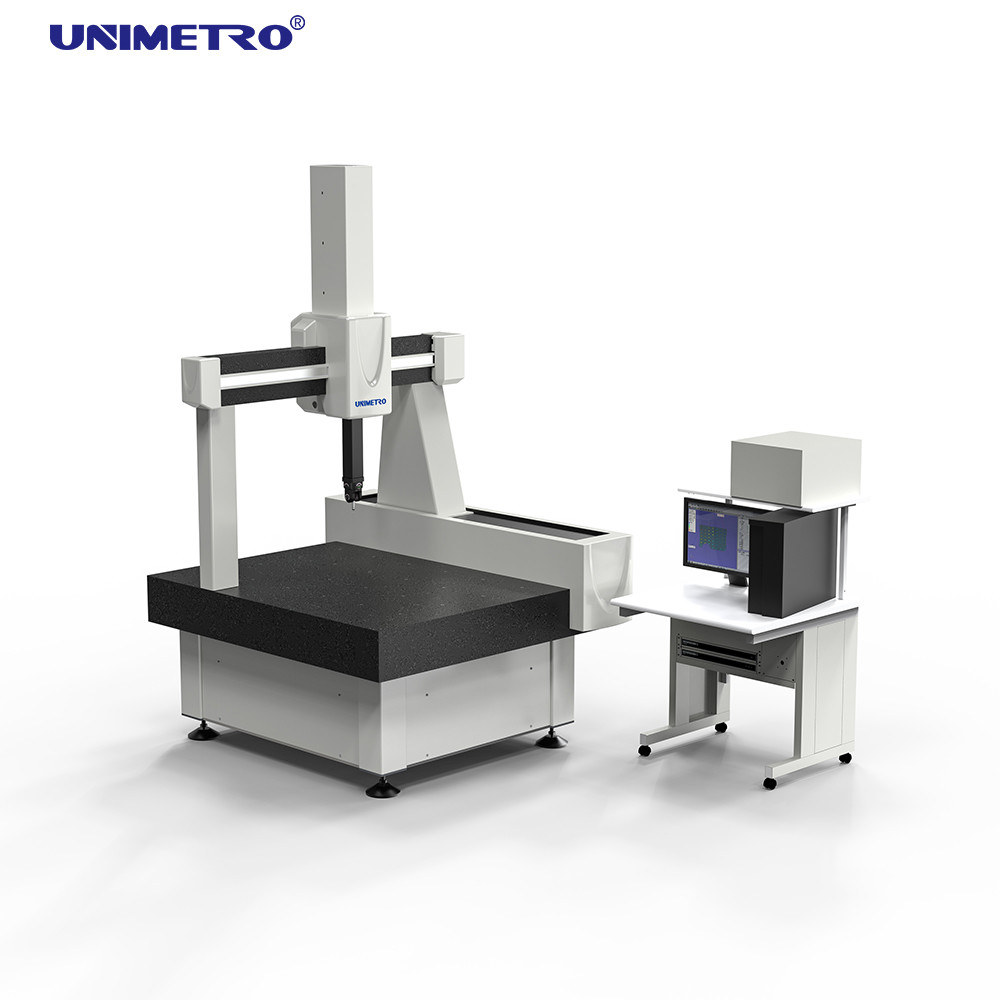

Halbmanuelle 3D-Koordinatenmessmaschine, Helium-Serie, Messbereich 700 × 1000 × 600 mm
Produktübersicht

Die "Helium"-Serie stellt die hochpräzise 3D-Koordinatenmessmaschine von UNIMETRO dar, die vollständig mit deutscher Technologie ausgestattet ist.Jede Komponente wird während der Herstellung streng ausgewählt.Alle Maschinen sind nach ISO 10360-2 zertifiziert, wobei ultrapräzise Lasermessungen und DKD-zertifizierte Festkörpermessungen verwendet werden.

Technische Spezifikation
Parameter Spezifikation
Messbereich Das ist der Wert, der für die Verringerung der Schadstoffbelastung verwendet wird, wenn die Verringerung der Schadstoffbelastung nicht möglich ist.
Gesamtabmessungen 1460 × 1800 × 2700 mm
Maximaler Teilgewicht 1000 kg
Maschinengewicht 2380 kg
M.P.E. ≤ 1,8+L/350 (μm)
MPEp ≤ 2,3 μm
Auflösung der Skala 0.5 μm
Höchstgeschwindigkeit 3D 520 mm/s
Maximale 3D-Beschleunigung 900 mm/s
Wichtige Vorteile
  • Patentierte doppelte passive Schwingungsdämpfung
  • Hochwertiger Granitarbeitstisch
  • Gelieferte Führungen in allen Achsen
  • Reibungsgetriebe mit automatischer Berichtigung
  • Import von Schlüsselkomponenten
  • RENISHAW-optisches Maßstabssystem
  • Luftlager umgeben Führung auf allen vier Seiten
  • Technik für kleine Löcher
Messsoftware

Rational-DMIS- ein umfassendes 3D-Messsoftwarepaket, das mit voller nativem DMIS-Kernel-Support (ISO 22093:2003 Standard) entwickelt wurde und sowohl für Anfänger als auch für fortgeschrittene Benutzer entwickelt wurde,Es legt den Standard für CMM-Messsoftware fest.

Halbautomatische 3D-Koordinatenmessgerät mit 710×1016×610 mm Messbereich, Marmorsockel und 0,5 µm Skalenauflösung 0
Spezifikationen für Sondensysteme

Sondenkopf:MH20i-Handkopf von RENISHAW

Merkmal Spezifikation
Wiederholbarkeit der Position ±0,5 μm
Positionierungsschritte 15°
Drehachse ± 180°
Schwingenachse 0° bis 90°
Gesamtzahl der Positionen 140 mm
Betriebstemperatur 10 bis 40 °C

Sondenkomponenten:TP20 SF-Modul mit M2-Sonde

Teilnummer Beschreibung Spezifikationen Anzahl
A-5004-7585 Probeverlängerungsstange 10 mm 1
A-5004-7586 Probeverlängerungsstange 20 mm 2
A-5000-2280 Probeverlängerungsstange 240 mm 1
A-5000-7805 Kugelsonde Φ0,7 × 10 mm 2
A-5000-7806 Kugelsonde Φ1 × 10 mm 2
A-5000-3603 Kugelsonde Φ2 × 10 mm 2
A-5000-3604 Kugelsonde Φ3 × 10 mm 2
A-5000-4161 Kugelsonde Φ4 × 10 mm 1
A-5000-2286 Kugelsonde Φ5 × 10 mm 1
- Sondenöffner - 2

Gesamtsumme:10 Typen, 16 Stück

Unternehmens- und Kundenportfolio
Halbautomatische 3D-Koordinatenmessgerät mit 710×1016×610 mm Messbereich, Marmorsockel und 0,5 µm Skalenauflösung 1 Halbautomatische 3D-Koordinatenmessgerät mit 710×1016×610 mm Messbereich, Marmorsockel und 0,5 µm Skalenauflösung 2 Halbautomatische 3D-Koordinatenmessgerät mit 710×1016×610 mm Messbereich, Marmorsockel und 0,5 µm Skalenauflösung 3 Halbautomatische 3D-Koordinatenmessgerät mit 710×1016×610 mm Messbereich, Marmorsockel und 0,5 µm Skalenauflösung 4 Halbautomatische 3D-Koordinatenmessgerät mit 710×1016×610 mm Messbereich, Marmorsockel und 0,5 µm Skalenauflösung 5 Halbautomatische 3D-Koordinatenmessgerät mit 710×1016×610 mm Messbereich, Marmorsockel und 0,5 µm Skalenauflösung 6
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder Handelsgesellschaft?
A1: Wir sind eine Fabrik und liefern Antworten innerhalb von 24 Stunden.
F2: Was produziert Ihr Unternehmen hauptsächlich?
A2: Wir sind spezialisiert auf Messmaschinen, Koordinatenmessmaschinen, CMM- und VMM-Lösungen und verwandte Geräte.
F3: Wie wählt man die geeignete Spezifikation?
A3: Unser professionelles Team empfiehlt Ihnen geeignete Spezifikationen, die auf Ihrer Produktart und Ihren Messanforderungen basieren.
Q4: Akzeptieren Sie kundenspezifische Dienstleistungen?
A4: Ja, wir bieten sowohl Standardmaschinen als auch kundenspezifische Lösungen an.
F5: Wie lang ist Ihre Garantiezeit?
A5: Unsere Produkte sind mit einer 1-Jahres-Garantie ausgestattet. Wir haben die Haltbarkeit an zerbrechlichen Komponenten erhöht, um die Zuverlässigkeit des Produktes zu gewährleisten.
