Hohe Präzisions-Rauheits-und Profil-Prüfvorrichtungs-Oberflächenrauigkeits-Konturn-Messmaschine
Produkt-Beschreibung
Rauheitsprofilmaß-Analysebasis
Die messbaren Elemente aller Oberflächen umfassen Größe, Form, Rauheit und Welligkeit. Viele anspruchsvollen Komponenten müssen alle oben genannten Elemente analysieren.
◆Maße: Oberflächenfunktionsformen definiert durch das lineare Verhältnis zwischen Radius, Winkel, Abstand und Eigenschaften.
◆Form: Abweichung von der Zielform der Oberfläche (Fläche, Bereich, Kegel, etc.), normalerweise verursacht durch Hardwarefehler
◆Rauheit: verursacht durch Faktoren wie Schneidwerkzeuge oder Bearbeitungsprozesse
◆Welligkeit: Nicht-idealer Maschineneffekt verursacht durch Erschütterung, unzulängliche Starrheit oder andere instabile Faktoren im Prozess
Reihe SER2000
Eigenschaften: die beste Balance der Leistung und der Kosten, mit dem besten Verhältnis des Preises/Leistung
★ digitaler Konturn-Sensor hoher Präzision
★ kein Hauptrauheits-Sensor der breiten Palette
★ umfangreiche Profilometrie, Mikroprofilmaß
Rauheitsmaß ★ breiter Palette
umfangreiche Rauheit ★ Hoch-Präzision, umfangreiches Konturnmaß der Hochpräzision von zusammengesetzten Modellen

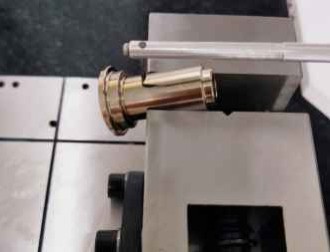

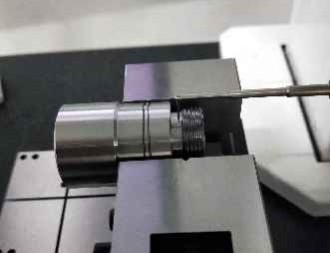

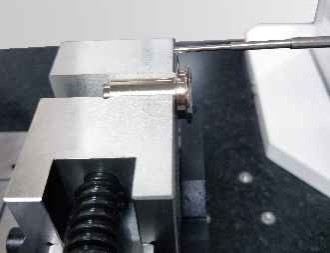

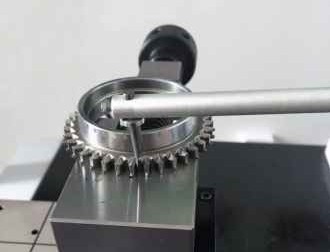

Messender Fall
Getriebezusätze Getriebezusätze
Gang Ventilkörper
Empfohlene Größe
Spezifikationsnummer | SER2042G-tbo |
|
Messbereich | X-Achse | 120mm |
Z-Achse | 420mm |
|
Z1-axis | C: ±7.5mm/R: ±600μm |
|
Konturngenauigkeit | Z1 lineares precision1 | 0.07%f.s. |
Pint | ±0.3µm |
|
Winkel | ±1 ′ |
|
Gradlinigkeit | 0.3μm/100mm |
|
Rauheitsgenauigkeit | Lineare Präzision | ±4% |
Restgeräusche | ≤0.02μm |
|
Wiederholbarkeit | 1δ≤3nm |
|
Grenzwellenlänge | 0,025, 0,08, 0,25, 0,8, 2,5, 8mm |
|
Veranschlagende Länge | λcX2,3,4,5,6,7 |
|
Antriebsgeschwindigkeit | X-Achse | 0.5~20mm/s |
Z-Achse | 0.2-20mm/s |
|
Maßfunktion | Profil | Linienelemente von verschiedenen Arten von Werkstückoberflächen, von Punkteigenschaften, von Abstand zwischen Punkten und Punkten, von Abstand zwischen Linien und von Linien, Position jedes Elements einschließlich Abstand, Parallelismus, perpendicularity, Winkel, Nuttiefe, Nutbreite, Radius, kann durchgeführte Gradlinigkeitsanalyse, Konvexitätsanalyse, Profilanalyse sein. |
Rauheit | Rauheitsfunktion: Ra, RP, Rv, Rz (jis), R3z, RzDIN, Rzj, Rmaz, Rc, Funktelegrafie, Rq, Rsk, Rku, Rsm, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr-Welligkeitsparameter: Mit a Gewicht, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, ursprünglicher Konturnparameter Wmr: PA, Pint, pp., Pv, Pz, Pq, Psm, Psk, Pku, Pmr |
System-Komponenten
Sensor: Er-Reihen-induktiver Rauheits-Profil-Sensor
●Entschließungsverhältnis: 65536:1/262144:1
●Strecke: R: ±400µm/±600µm/, C: ±5mm/±7.5mm
●Lineare Präzision: R: ±7%/±4%, C: 0.15%/0.07%
●Restgeräusche: ≤0.025µm/≤0.02µm
●Rauheit referance: Führungsschiene, kein Führer
●Eigenschaftsbeschreibung: kann integrierter Induktanz-Sensor der Hoch-Präzision, nicht nur Rauheitsmaß verwirklichen aber profiliert auch Maß. Der Schalter der Rauheits- und Profilmaßfunktion kann verwirklicht werden, nur indem man die messende Nadel ändert.
Fahrer: Lärmarmer Fahrer Dsh/lärmarmer keramischer Fahrer Dch (kann entsprechend Ihrem Bedarf wählen)
●Schienenreise: 100-150mm/180~220mm
●Zahlabstand: 0.05~2µm/0.05~5µm
●Konturngradlinigkeit: 0.3µm/100mm
●Restbuchwert der Rauheit: ≤0.005µm
●Maximale bewegliche Geschwindigkeit: 20mm/s
●Minimale Maßgeschwindigkeit: 0.1mm/s
●Eigenschaftsbeschreibung: Lärmarmer Auslöser kann die Anforderung der Profilmaßgenauigkeit der Standardteile, und die Maßbedingung von Ra erfüllen größer, als 0,025 Mikrometer Rauheits-Sensor getroffen werden kann.
Spaltenmitglied: Hochgeschwindigkeitsspalte Cnf/lange Hochgeschwindigkeitsspalte Cnfl
(Kann entsprechend Ihrem Bedarf wählen)
●Strecke: 320~420mm/520~620mm
●Maximale bewegliche Geschwindigkeit: 20mm/s
●Minimale bewegliche Geschwindigkeit: 0.2mm/s
●Positionierung von Genauigkeit: 0.005mm
●Eigenschaftsbeschreibung: Hochgeschwindigkeitsspalte, Rahmenspalte, langfristiger Gebrauch nicht-verformbaren, Präzision und schnelle Getriebestruktur, sich schnell bewegende Geschwindigkeit, breiter Drehzahlbereich, hohe Positionierungsgenauigkeit
Plattformkomponenten: Integrale ergonomische Maschinentabelle MPE
●Material: Marmor
●Spezifikation: 500*800,500*1000
●Eigenschaftsbeschreibung: Integraler Entwurf, Kompaktbauweise, bequeme Wartung, Rettungsgebrauchsraum, Ergonomie, verringern Betreiberermüdungsfestigkeit.
