Fortschrittliches Multifunktions-Oberflächenrauheits- und Konturmesssystem
Hochpräziser Oberflächenrauheits- und Konturtester mit umfassenden Analysefunktionen für industrielle Messanwendungen.
Grundlagen der Oberflächenmessung
Alle Oberflächen enthalten messbare Elemente, einschließlich Abmessungen, Form, Rauheit und Welligkeit. Hochpräzisionskomponenten erfordern die Analyse all dieser Elemente:
- Abmessungen: Funktionale Oberflächenformen, definiert durch lineare Beziehungen zwischen Radius, Winkel, Abstand und Merkmalen
- Form: Abweichung von der Soll-Oberflächenform (Ebene, Kugel, Kegel usw.), typischerweise verursacht durch Maschinenfehler
- Rauheit: Oberflächentextur, verursacht durch Schneidwerkzeuge oder Bearbeitungsprozesse
- Welligkeit: Nicht-ideale Maschineneffekte durch Vibration, unzureichende Steifigkeit oder Prozessinstabilität
SPR2000 Serie Merkmale
Optimales Gleichgewicht zwischen Leistung und Kosten mit überlegenem Preis-Leistungs-Verhältnis:
- Hochpräziser digitaler Kontursensor
- Breitband-Rauheitssensor ohne Kopf
- Großflächige Profilometrie und Mikroprofilmessung
- Breitband-Rauheitsmessfähigkeiten
- Hochpräzise großflächige Rauheits- und Konturmessung für Verbundmodelle
Messanwendungen

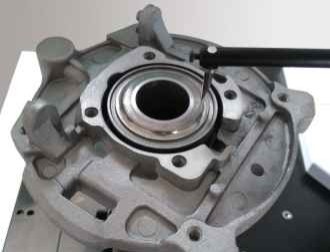

Motorgehäuse
Spindelventilgehäuse

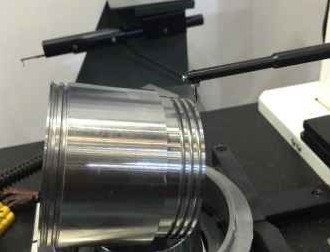

Kolben
Automobil-Kupplungsteile
Empfohlene Spezifikationen - SPR2012G-tdp
| Parameter |
Spezifikation |
| Messbereich X-Achse |
150mm |
| Messbereich Z-Achse |
420mm |
| Messbereich Z1-Achse |
C:±12.5mm/R:±620μm |
| Konturgenauigkeit Z1 Lineare Präzision |
±(0.8+|0.12H|)μm |
| Bogenmaßgenauigkeit |
±(1.5+R/12)μm |
| Winkelgenauigkeit |
±1′ |
| Geradheit |
0.5μm/100mm |
| Rauheitsgenauigkeit Lineare Präzision |
±3% |
| Restrauschen |
≤0.05μm |
| Wiederholgenauigkeit |
1δ≤1nm |
| Grenzwellenlänge |
0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| Bewertungslänge |
λcX2,3,4,5,6,7 |
| Vorschubgeschwindigkeit X-Achse |
0.5~20mm/s |
| Vorschubgeschwindigkeit Z-Achse |
0.2-20mm/s |
Messfunktionen
Profilmessung: Linienmerkmale verschiedener Werkstückoberflächen, Punktmerkmale, Abstands messungen zwischen Punkten und Linien, Positionsanalyse einschließlich Abstand, Parallelität, Rechtwinkligkeit, Winkel, Nutentiefe, Nutbreite, Radius. Fähigkeit zur Geradheitsanalyse, Konvexitätsanalyse und Profilanalyse.
Rauheitsparameter: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Welligkeitsparameter: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Original-Konturparameter: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Systemkomponenten
Sensor: PHP Serie Rauscharmes digitales Profilsensor
- Auflösung: 0.02-0.1μm
- Bereich: ±7.5-±30μm
- Lineare Präzision: ±(0.7+|0.05H|)μm
- Messkraft: 0.7g
- Führungsloser Rauheitssensor mit ausgezeichneter Frequenzantwort und breiter Signalbandbreite
Treiber: DSH Rauscharmes Treiber / DCH Rauscharmes Keramiktreiber
- Schienenweg: 100-150mm / 180-220mm
- Nummernintervall: 0.05-2μm / 0.05-5μm
- Kontur-Geradheit: 0.3μm/100mm
- Rauheit-Restwert: ≤0.005μm
- Maximale Bewegungsgeschwindigkeit: 20mm/s
- Minimale Messgeschwindigkeit: 0.1mm/s
- Rauscharmes Stellglied erfüllt die Genauigkeitsanforderungen für Standardteile-Profilmessungen
Säulen-Element: CNF Hochgeschwindigkeits-Säule / CNFL Lange Hochgeschwindigkeits-Säule
- Bereich: 320-420mm / 520-620mm
- Maximale Bewegungsgeschwindigkeit: 20mm/s
- Minimale Bewegungsgeschwindigkeit: 0.2mm/s
- Positioniergenauigkeit: 0.005mm
- Hochgeschwindigkeits-Säule mit Rahmenkonstruktion, nicht verformbar für Langzeitnutzung
Plattformkomponenten: MPE Integrierter ergonomischer Maschinentisch
- Material: Marmor
- Spezifikation: 500*800, 500*1000
- Integriertes Design mit kompakter Struktur
- Bequeme Wartung und platzsparend
- Ergonomisches Design reduziert die Ermüdung des Bedieners
Häufig gestellte Fragen
F1: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A1: Wir sind eine Fabrik und bieten Antworten innerhalb von 24 Stunden.
F2: Was stellt Ihr Unternehmen hauptsächlich her?
A2: Wir produzieren hauptsächlich Vision-Messgeräte, Koordinatenmessgeräte, CMM & VMM-Vorrichtungen und verwandte Geräte.
F3: Wie wählt man die geeignete Spezifikation aus?
A3: Unser professionelles Team empfiehlt geeignete Messinstrumente basierend auf Ihrer Produktvielfalt und Ihren Messanforderungen.
F4: Akzeptieren Sie kundenspezifische Dienstleistungen?
A4: Ja, wir bieten sowohl Standardmaschinen als auch kundenspezifische Lösungen, die auf die Bedürfnisse der Kunden zugeschnitten sind.
F5: Was ist Ihre Garantiezeit?
A5: Unsere Produktgarantiezeit beträgt 1 Jahr. Wir haben zerbrechliche Teile verbessert und eine stabile Produktqualität aufrechterhalten.
