Oberflächenrauheits- und Konturprüfer für Gelenklager
Der Oberflächenrauheitskonturprüfer der Baureihe SPR1000 ist ein Präzisionsmesssystem, das für eine umfassende Oberflächenanalyse von Industriebauteilen einschließlich Gelenklagern entwickelt wurde.mit einer Breite von nicht mehr als 20 mm,, Dichtungsringe und Turbo-Dichtungen.
Grundlagen der Flächenmessung
Alle Oberflächen können über vier Schlüsselelemente gemessen werden, die ihre funktionalen Eigenschaften definieren:
- Abmessungen:Lineare Beziehungen zwischen Radius, Winkel, Entfernung und Oberflächenmerkmalen
- Form:Abweichung von der Zielgeometrie (Ebene, Kugel, Kegel), typischerweise durch Maschinenfehler verursacht
- Grobheit:Oberflächentexturen aus Schneidwerkzeugen oder Bearbeitungsprozessen
- Wellenform:Nicht ideale Maschinenwirkungen durch Vibrationen, unzureichende Steifigkeit oder Prozessinstabilität
Eigenschaften der Serie SPR1000
Standardkonfiguration mit optimaler Wirtschaftlichkeit.Features Dual-Sensor-Technologie, die digitale Konturmessung mit induktiver Raffigkeitsmessung für eine umfassende Oberflächenanalyse in einer einzigen Maschine kombiniert.

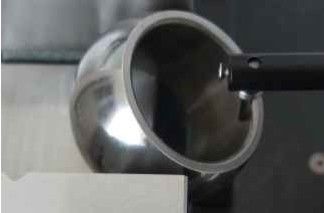

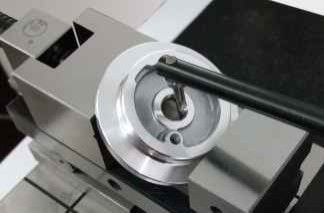

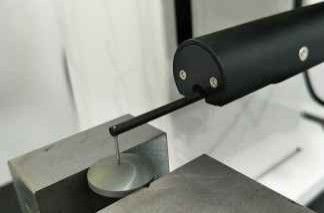

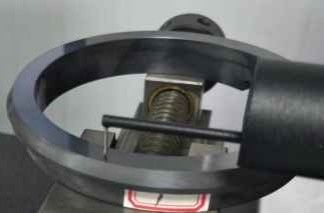

Messanwendungen
Technische Spezifikation
| Spezifikation |
Wert |
| Modellnummer |
PR1103G-sdk |
| Messbereich X-Achse |
100 mm |
| Messbereich Z-Achse |
320 mm |
| Messbereich Z1-Achse |
C:± 12,5 mm/R:± 420 μm |
| Konturgenauigkeit Z1 Lineare Präzision |
± 1,5+ 0,2Hm |
| Bogengenauigkeit |
±(2+R/8) μm |
| Winkelgenauigkeit |
±2′ |
| Gerade |
00,8 μm/100 mm |
| Grobheit Lineare Präzision |
± 4% |
| Restlärm |
≤ 0,02 μm |
| Doppelwert |
1δ≤2nm |
| Schnittwellenlänge |
0.025, 0.08, 0.25, 0.8, 2.5, 8 mm |
| Bewertungslänge |
λcX2,3,4,5,6,7 |
| X-Achsenantriebsgeschwindigkeit |
0.1~10mm/s |
| Z-Achsenantriebsgeschwindigkeit |
0.5 bis 10 mm/s |
Messmöglichkeiten
Profilanalyse:Linienelemente, Punktmerkmale, Abstände zwischen Punkten und Linien, Positionsanalyse einschließlich Entfernung, Parallelismus, Senkrechtheit, Winkel, Rillentiefe, Rillenbreite, Radius,Geradenheitsanalyse, Konvexitätsanalyse und Profilanalyse.
Parameter für die Rauheit:R, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Parameter der Wellenlänge:Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Originalkonturparameter:Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Systemkomponenten
Digitale Kontursensoren der P-Serie
- Auflösung: 0,02-0,2 μm
- Bereich: ±7,5-±30μm
- Lineare Präzision: ± 1,5+ 0,6H
- Messkraft: 1,2 kg
- Beibehält eine hervorragende Linearität in großen Messbereichen
Antriebssystemoptionen
- Schienenverkehr: 100 bis 150 mm
- Anzahlsintervall: 0,2 bis 2 μm
- Konturrichtigkeit: 0,5 μm/100 mm
- Roughness Restwert: ≤ 0,02 μm
- Höchstgeschwindigkeit: 10 mm/s
- Mindestgeschwindigkeit: 0,1 mm/s
- Standardantrieb erfüllt die Anforderungen an die Konturmessung auf Teilebene
Kolonnenkomponenten
- Die Ausrüstung wird mit einem elektrischen Gerät ausgestattet.
- Höchstgeschwindigkeit: 10 mm/s
- Mindestgeschwindigkeit: 0,5 mm/s
- Positionierungsgenauigkeit: 0,01 mm
- Leichtgewichtiger Rahmen sorgt für langfristige Stabilität ohne Verformung
Komponenten der Plattform
- Material: Marmorkonstruktion
- Spezifikationen: 500 × 800 mm, 500 × 1000 mm
- Ein-Teil-Design mit kompakter Struktur für eine einfache Wartung
Häufig gestellte Fragen
Sind Sie eine Fabrik oder Handelsgesellschaft?
Wir sind eine Fabrik und liefern Antworten innerhalb von 24 Stunden.
Was produziert Ihre Firma hauptsächlich?
Wir sind spezialisiert auf Vision Measuring Machines, Coordinate Measuring Machines, CMM & VMM Fixtures und verwandte Geräte.
Wie wählt man die richtige Spezifikation?
Unser professionelles Team wird Ihnen geeignete Spezifikationen basierend auf Ihrer Produktvariante und Ihren Messanforderungen empfehlen.
Akzeptieren Sie maßgeschneiderten Service?
Ja, wir bieten sowohl Standardmaschinen als auch kundenspezifische Lösungen an.
Wie lange ist Ihre Garantiezeit?
Unsere Produkte sind mit einer 1-Jahres-Garantie ausgestattet. Wir haben die Haltbarkeit an zerbrechlichen Komponenten verbessert, um die Zuverlässigkeit des Produktes zu gewährleisten.
