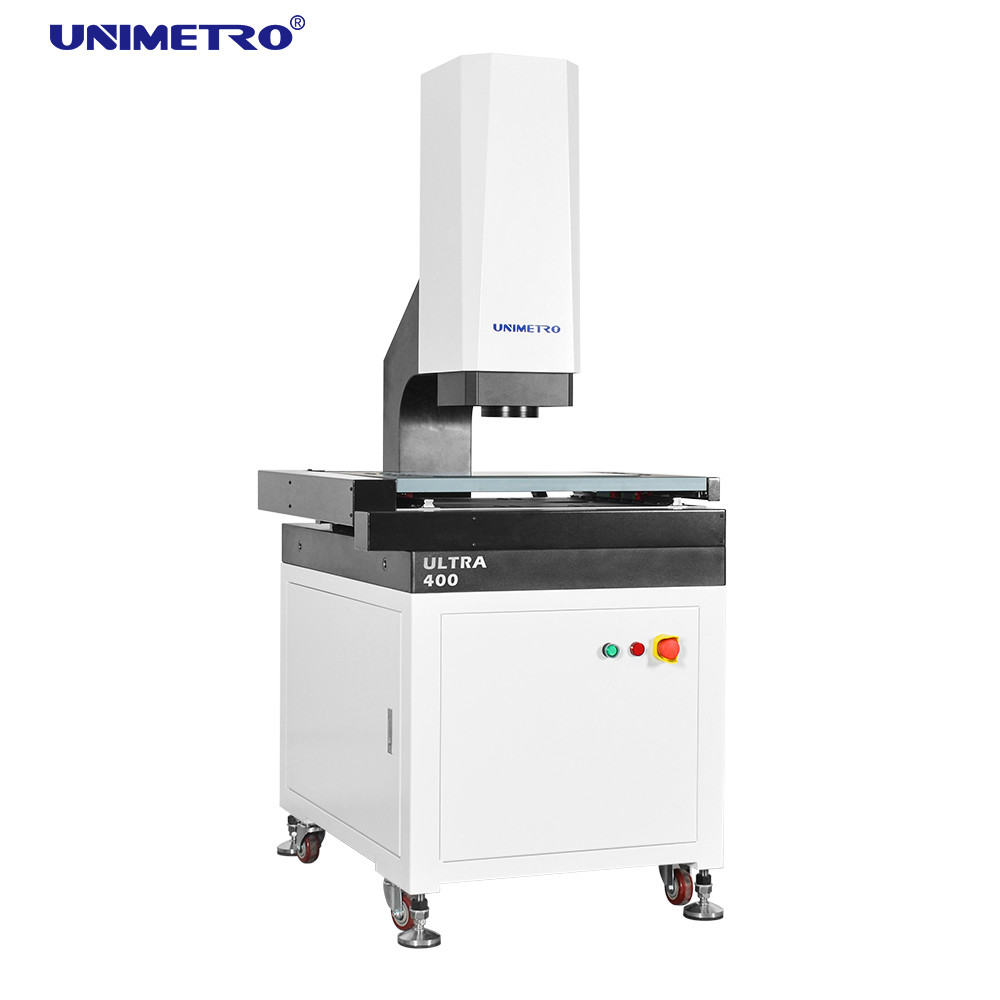

OEM 2.5D-Bildmessgerät mit 3D-VMS und benutzerfreundlichem Bedienfeld

OEM 2.5d Bildmessgerät 3d VMS mit benutzerfreundlicher Steuerungsschnittstelle

Das Bildmessgerät der ULTRA-Serie ist eine vollautomatische Bildmessmaschine mit hoher Genauigkeit, entwickelt für die GD&T-Messung mit 3-Achsen-automatischer motorisierter Steuerung.Es ist mit automatischem Fokus ausgestattet, automatische Beleuchtungssteuerung und automatische Bewegung der Hard- und Software-Konfiguration, um die Messung von linearen und geometrischen Abmessungen schnell und genau durchzuführen.

Eigenschaften

◆ Kontrolle der Qualitätsdetails

Ø Granitbasis und -säule, hervorragende Stabilität;

Ø Aluminium-Arbeitsbühne, so dass die Bewegungssteuerung schnell reagiert und flexibel ist;

Ø Arbeitsstadium mit harter Oxidationsoberflächenbearbeitung und Kratzschutz;

Ø Standard mit Präzisions-Linearführung, Schleifkugelschraube und Wechselstrom-Servomotor usw., um die Präzision und Stabilität des Bewegungssystems zu gewährleisten;

Ø Ein integriertes Steuerungssystem, das mit Bewegungssteuerung und allen Signalsteuerungen wie Beleuchtung und linearer Skalierung versehen ist, sorgt für eine äußerst stabile Leistung der Maschine.

◆ Hochleistungskonfiguration

Ø XYZ dreiachsige automatische CNC-Steuerung und präzise Positionierung;
Ø 0,1 um hochpräzise Glaslinearskala zur Gewährleistung der Positionierungs- und Messgenauigkeit des Systems;
Ø GIGA-Kolorkamera mit hoher Auflösung, um den Anforderungen an eine klare Beobachtung und präzise Messung gerecht zu werden;
Ø 6,5x hochauflösendes Klick-Zoomobjektiv, genaue Verdoppelung und nur einmal Pixelkorrektur erforderlich;
Ø mit programmierbarer Oberflächenleuchte mit 5 Ringen und 8 Abteilungen, LED-Kaltbeleuchtung, Parallelbeleuchtung mit Kontur-LED und integrierter intelligenter Lichtsteuerung,Es kann automatisch die Helligkeit in der 8-Abteilung steuern und realisieren 256 Stufe Helligkeit Einstellung intelligent.

◆ Flexible Ausdehnung

ØViele Arten von berührungslosen Sensoren und schnellen Befestigungssystemen stehen zur Verfügung, die unterschiedlichen Messanforderungen verschiedener Kunden gerecht werden können
ØFür die ULTRA-Reihe gibt es ein veränderbares Farb-LED-Ringlicht, das die Serie flexibler und leistungsfähiger für verschiedene Teile mit unterschiedlichen Materialien oder Formen macht.bietet eine leistungsfähigere Messanwendung.
ØDank der flexiblen Erweiterbarkeit der ULTRA-Reihe ist sie mit Touch-Sonde, berührungslosen Messsensoren und Roboterarm kompatibel.

Funktionen Einführung

- Die Software kann automatisch Linien, Kreise wie Elemente identifizieren und diese automatisch messen.
- Die Software bietet intelligente Verarbeitungsfunktionen wie eine rote Warnung außerhalb der Toleranz, eine Pause außerhalb der Toleranz, eine Pause bei Messfehlern, eine manuelle Messung, eine Ausfalldurchführung,Zwangsvollstreckung, usw.
- Die Software bietet eine Einstellungsfunktion für den Bruchpunkt, die den intelligenten Wechsel zwischen manueller und automatischer Messung ermöglicht.
- Die leistungsfähige Lasermessfunktion kann problemlos Probleme wie Hochgeschwindigkeitsflächenmessung, winzige Beulen, konkave Punkte, V-Winkel und hochpräzise Bogenflächenmessung erfassen.
- Die Software bietet eine Hilfsfunktion zur Dimming-Anzeige, um den durch die Lichtstärke verursachten Fehler zu vermeiden und die Genauigkeit und Effizienz des Prüfers zu verbessern.

Parameter

* L ist die Messlänge ((mm), die mechanische Genauigkeit der Z-Achse und die Fokusgenauigkeit hängen mit der Oberfläche des Werkstücks zusammen.

* Die Vergrößerung ist ein annähernder Wert und hängt von der Größe des Monitors und der Auflösung ab.

* Sichtfeld ((mm) = (diagonal*horizontal*vertikal)

* 0.5X oder 2X Objektiv ist optional verfügbar, und realisieren Bildvergrößerung: 13X~86X oder 52X~344X.
