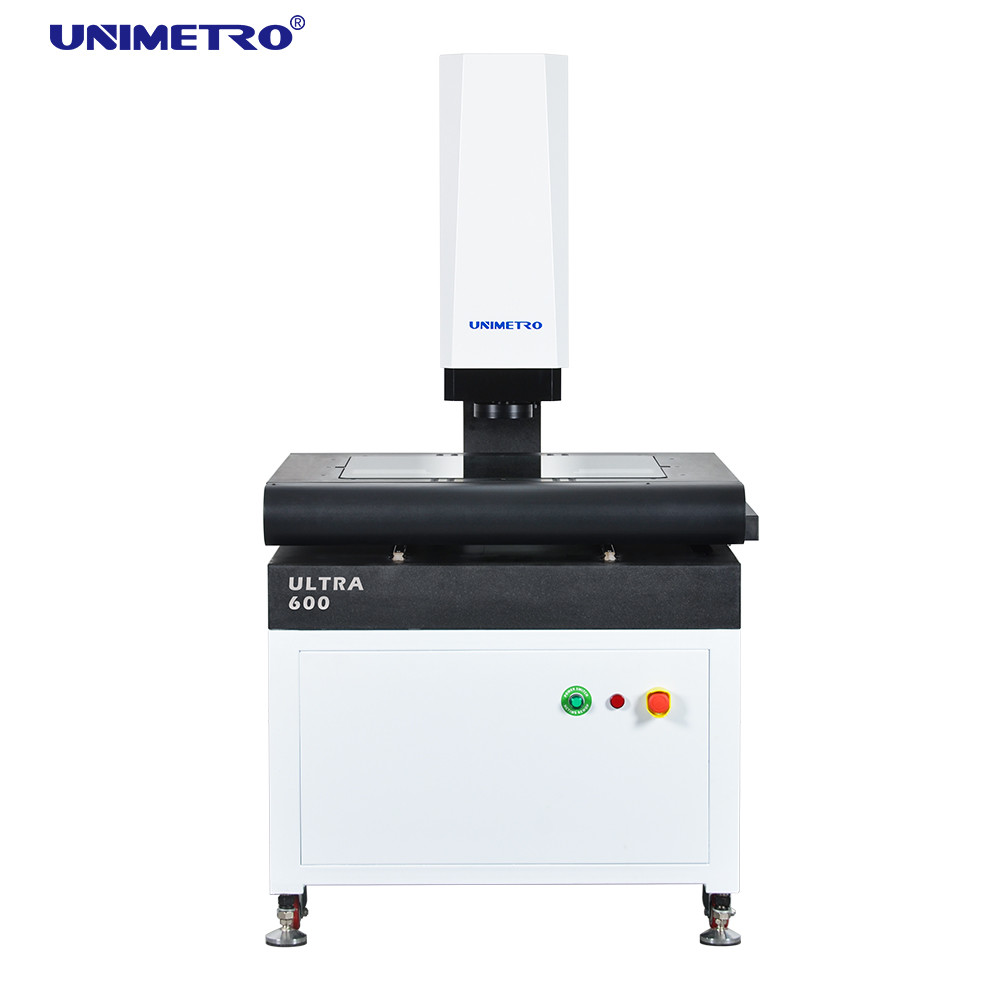

Vollautomatisches 2D-Vision-Messsystem mit Marmorsockel für optische Messungen

Vollautomatische 2D-Bildmessmaschine/optische Messgeräte mit Marmorsockel

Die Bildmessmaschine der ULTRA-Serie ist eine freitragende, hochgenaue, vollautomatische Bildmessmaschine, die für GD&T-Messungen mit automatischer motorisierter 3-Achsen-Steuerung entwickelt wurde. Es ist mit automatischer Fokussierung, automatischer Beleuchtungssteuerung und automatischer Bewegung der Hardware- und Softwarekonfiguration ausgestattet, um die Messung linearer und geometrischer Abmessungen schnell und genau zu ermöglichen.

Merkmal

◆ Kontrolle der Qualitätsdetails

Ø Granitbasis und -säule, ausgezeichnete Stabilität;

Ø Arbeitsbühne aus Aluminium, damit die Bewegungssteuerung schnell reagiert und flexibel ist;

Ø Arbeitsbühne mit harter Oxidationsoberfläche, die kratzfest ist;

Ø Standardmäßig mit Präzisionslinearführung, Schleifkugelumlaufspindel und AC-Servomotor usw., um die Präzision und Stabilität des Bewegungssystems sicherzustellen;

Ø Das integrierte Steuerungssystem mit integrierter Bewegungssteuerung und sämtlicher Signalsteuerung wie Beleuchtung und linearer Skalenablesung sorgt dafür, dass die Leistung der Maschine äußerst stabil ist.

◆ Hochleistungskonfiguration

Ø XYZ dreiachsige CNC-Automatiksteuerung und genaue Positionierung;
Ø 0,1 um hochpräzise lineare Glasskala zur Gewährleistung der Positionierungsgenauigkeit und Messgenauigkeit des Systems;
Ø GIGA-Farbkamera mit hoher Auflösung, um den Anforderungen einer klaren Beobachtung und genauen Messung gerecht zu werden;
Ø 6,5-fach hochauflösendes Klick-Zoomobjektiv, genaue Verdopplung und einmalige Pixelkorrektur nur erforderlich;
Ø Mit der programmierbaren 5-Ring-8-Teil-LED-Kaltbeleuchtung auf der Oberfläche und der konturierten LED-Parallelbeleuchtung sowie der integrierten intelligenten Lichtanpassung kann die Helligkeit in der 8-Teilung automatisch gesteuert und eine intelligente Helligkeitsanpassung in 256 Stufen realisiert werden.

◆ Flexible Erweiterbarkeit

ØMehrere Arten berührungsloser Sensoren und ein schnelles Befestigungssystem stehen zur Auswahl, um unterschiedliche Messanforderungen verschiedener Kunden zu erfüllen
Für die ULTRA-Serie ist ein flexibles LED-Ringlicht in Farbe erhältlich, das die Serie flexibler und leistungsfähiger für verschiedene Teile mit unterschiedlichen Materialien oder Formen macht und leistungsfähigere Messanwendungen bietet.
ØDank der flexiblen Erweiterbarkeit der ULTRA-Serie ist sie mit Berührungssonden, berührungslosen Messsensoren und Roboterarmen kompatibel und erhöht die Messeffizienz erheblich.

Einführung in die Funktionen

- Die Software kann Linien, Kreise und Elemente automatisch erkennen und automatisch vermessen.
- Die Software bietet intelligente Verarbeitungsfunktionen wie rote Warnung außerhalb der Toleranz, Pause außerhalb der Toleranz, Pause bei Messfehlern, manuelle Messung, Ausführung überspringen, obligatorische Ausführung usw.
- Die Software bietet eine Haltepunkt-Einstellfunktion, mit der ein intelligenter Wechsel zwischen manueller Messung und automatischer Messung realisiert werden kann.
- Mit der leistungsstarken Lasermessfunktion können Probleme wie Hochgeschwindigkeits-Ebenheitsmessung, winzige Unebenheiten, konkave Punkte, V-Winkel und hochpräzises Scannen gekrümmter Oberflächen problemlos realisiert werden.
- Die Software bietet eine zusätzliche Dimmanzeigefunktion, um durch die Lichtintensität verursachte Fehler zu vermeiden und die Genauigkeit und Effizienz des Testers zu verbessern.

Parameter

Unternehmensinformationen

Unser Kunde und Agent

FAQ
F1: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A1: Wir sind eine Fabrik und geben Ihnen die schnellste Antwort innerhalb von 24 Stunden.
F2: Worin besteht Ihr Unternehmen hauptsächlich?
A2: Wir produzieren hauptsächlich Vision-Messmaschinen, Koordinatenmessgeräte, KMG- und VMM-Vorrichtungen usw.
F3: Wie wählt man die passende Spezifikation aus?
A3: Sofern Sie uns Art und Größe des zu messenden Produkts mitteilen, berät Sie unser professionelles Team über Messgeräte mit geeigneten Spezifikationen.
F4: Akzeptieren Sie maßgeschneiderten Service?
A4: Seien Sie sicher! Wir können nicht nur typische Maschinen liefern, sondern auch auf die Bedürfnisse des Kunden zugeschnittene Maschinen.
F5: Wie lange ist Ihre Garantiezeit?
A5: Unsere Produktgarantiezeit beträgt 1 Jahr. Unsere Produktqualität ist sehr stabil, und das haben wir Einige zerbrechliche Teile wurden stark verbessert. Sie können sich auf die Qualität unserer Produkte verlassen.
