Berührungslose magnetische Gitter-Optik-Linealskala / 32m Reichweite für Hochgeschwindigkeitsmessung

Non-Contact Magnetic Grating Optical Linear Scale / 32m Range for High-Speed Measurement
Non-Contact Magnetic Grating Optical Linear Scale / 32m Range for High-Speed Measurement Non-Contact Magnetic Grating Optical Linear Scale / 32m Range for High-Speed Measurement Non-Contact Magnetic Grating Optical Linear Scale / 32m Range for High-Speed Measurement
Grundlegende Informationen
Herkunftsort: China
Markenname: Bomatec
Modellnummer: UMLRB
Min Bestellmenge: 1
Preis: Discussible
Verpackung Informationen: Zettelkasten
Lieferzeit: 5 Arbeitstage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 100 pro Monat
Bestpreis Kontakt
Detailinformationen
Anschlussspannung: 10-30 VDC / 5 VDC Aktuell: 10-30 VDC: max. 150 mA, 5 VDC: 200 mA
Signalpegel: 10-30VHTL/5V TTL Auflösung: 0,001 mm/0,005 mm/0,01 mm
Max. Fahrgeschwindigkeit: 2 m/s Ausgangssignal: A, A', B, B', Z, Z'
Hervorheben:

lineare digitale Skala

,

optischer linearer Kodierer

Produkt-Beschreibung

Kontaktlose optische Linearskala für magnetische Gitter
32 m Reichweite für Hochgeschwindigkeitsmessungen
Produktübersicht
Die UMLRB-Serie ist ein magnetisches Gitterlängenmesssystem mit einem integrierten Design, bei dem sowohl der Sensor als auch die Wertleseelektronik in einem Gehäuse eingebettet sind.Die Magnetwaage hängt an flachen Oberflächen, wobei der Lesekopf des Sensors während der Montage eine genaue Abstand von 0,1-2,0 mm von der Magnetwaage hält.

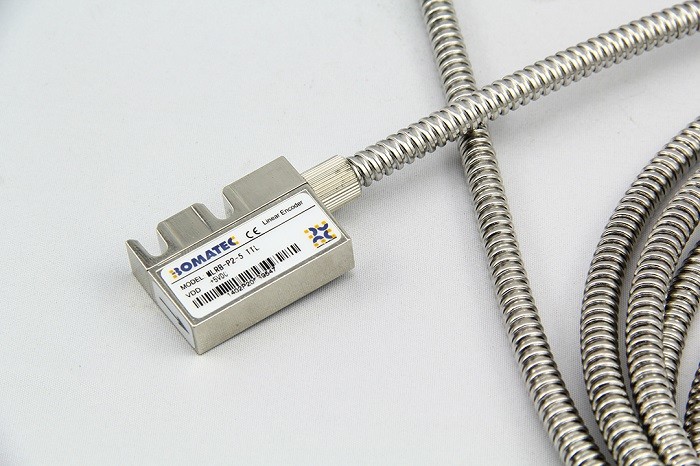

Berührungslose magnetische Gitter-Optik-Linealskala / 32m Reichweite für Hochgeschwindigkeitsmessung 0
Wesentliche Merkmale
  • Berührungslose Messtechnik
  • Große Abstandstoleranz zwischen Lesekopf und magnetischer Skala (0,1-2,0 mm)
  • Erweiterte Messlänge bis zu 32 m
  • Hochauflösung bis 0,001 mm
  • Ausgezeichnete Wiederholbarkeit von ±0,001 mm
  • Überlegene Fleckenbeständigkeit
  • Gesamtsignalausgang: A, A', B, B', Z, Z"

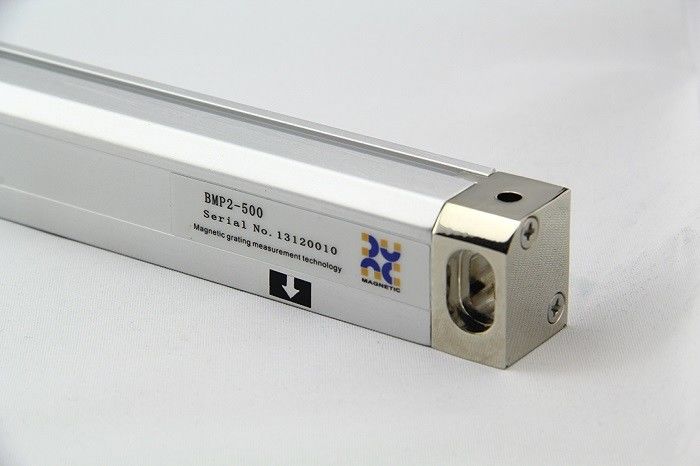

Berührungslose magnetische Gitter-Optik-Linealskala / 32m Reichweite für Hochgeschwindigkeitsmessung 1
Technische Parameter
Parameter Spezifikation
Verbindungsspannung 10-30 VDC / 5VDC
Strom 10-30 VDC: max. 150mA, 5 VDC: 200mA
Signallevel 10-30V HTL / 5V TTL
Entschließung 0.001mm / 0.005mm / 0.01mm
Wiederholbarkeit ± 0,001 mm
Höchstlaufgeschwindigkeit 2 m/s
Ausgangssignal A, A', B, B', Z, Z'
Längenmessung 32 m (Einzelgrößen verfügbar)
Sensor/Skalaentfernung Maximal 2,0 mm
Genauigkeit bei 20°C (μm) ±(20+20×L), L=Messlänge in Metern
Betriebstemperatur -10 bis 70°C
Speichertemperatur -25 bis 85 °C
Luftfeuchtigkeit Höchstens 80% (nicht kondensierbar)
Schutzniveau IP67
Mechanische Spezifikation
Komponente Spezifikation
Sensorgehäuse 41 × 11 × 29 mm
Höchstlänge 30.0m
Gewicht 58 g
Signalkabel 2 × 0,75 mm2 und 6 × 0,14 mm2
Magnetische Skala (MP2-xxx-xx) Biegungsradius: Min. 60 mm
Expansionsindex α = 16 × 10−6K−1
Längenerweiterung ΔL = L × α × ΔT
Abmessungen 10 mm × 1,8 mm
Mindestkrümmungsradius 150 mm
