Detailinformationen

Zerreibenabstand:	20 um (0,02 mm), 10 um (0,01 mm)	Gittermesssystem:	Infrarot-Messsystem vom Projektionstyp, Infrarotwellenlänge: 800 nm
Maximale Arbeitsgeschwindigkeit:	20 m/min (1 um), 60 m/min (5 um)	Ausgangssignal:	TTL, RS422, ~1Vss
Arbeitsspannung:	5 V ± 5 % Gleichstrom, 12 ± 5 % Gleichstrom, 24 V ± 5 % Gleichstrom	Arbeitsumgebung:	Temperatur: -10–45 °C, Luftfeuchtigkeit ≤ 90 %.
Hervorheben:	lineare digitale Skala , optischer linearer Kodierer

Produkt-Beschreibung

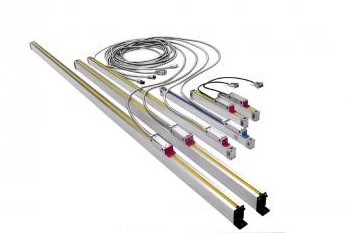

Optische lineare Skala mit einer Genauigkeit von 0,0001 mm

TTL und 422 Signal-Ausgang für VMM, Drehmaschine und EDM

Das lineare Wandlersystem der UJ-Serie liefert eine präzise Positionsmessung für lineare Bewegungsanwendungen in Werkzeugmaschinen und Messgeräten.Diese optischen linearen Skalen liefern eine außergewöhnliche Genauigkeit für anspruchsvolle industrielle Anwendungen.

Produktübersicht

Unsere linearen Waagen sind für die genaue Positionsmessung in linearen Bewegungsleitungen konzipiert.Sie eignen sich hervorragend für die Nachrüstung von Werkzeugmaschinen und MessgerätenOEM- und ODM-Dienstleistungen sind für spezifische Anforderungen verfügbar.

Verfügbare Modelle

Messmaschinen:Die Serien UJCXF, UJCXE, UJCXFS und UJCXH
Maschinenwerkzeuge:Die Serien UJCXF, UJCXFS, UJCXE, UJCXK, UJCXG, UJCXGL
Maschinen für die Spritzeinspritzung aus Kunststoffen:UJCXEP
EDM und spezielle Anwendungen:Sensoren für EDM, kleine Bohrmaschinen und Drahtschneidmaschinen

Technische Spezifikation

Modell	Entschließung	Reisebereich	Höchstgeschwindigkeit	Ausgangssignal
Die in Absatz 1 genannten Daten sind in Anhang I der Verordnung (EU) Nr. 1095/2010 zu entnehmen.	1 μm	50 bis 600 mm	20 m/min	TTL, RS422, ~1Vpp
Die in Absatz 1 genannten Angaben sind zu beachten.	5 μm	50 bis 600 mm	60 m/min
Die Kommission	1 μm	50 bis 500 mm	20 m/min
Einheit für die Erfassung von Daten	1 μm	50 bis 1000 mm	20 m/min
Einheitliche Datenbank	5 μm	50 bis 1000 mm	60 m/min
Einheit für die Erfassung von Daten	1 μm	50 bis 3000 mm	20 m/min
Einheit für die Erfassung von Daten	5 μm	50 bis 3000 mm	60 m/min
Bei der Anwendung der Verordnung (EG) Nr. 1272/2008	5 μm	3000 bis 6000 mm	60 m/min

Zusätzliche Angaben:
Schaltfläche: 20 μm (0,02 mm), 10 μm (0,01 mm)
Messsystem: Projektions-Infrarot (800nm Wellenlänge)
Betriebsspannung: 5V ± 5% Gleichspannung, 12V ± 5% Gleichspannung, 24V ± 5% Gleichspannung
Betriebsumfeld: Temperatur von -10°C bis 45°C, Luftfeuchtigkeit ≤ 90%

Anwendungsbeispiel

Die linearen Waagen der Reihe UJC, die an einer Bildmessmaschine montiert sind:

Unternehmensinformationen

Unsere Kunden und Agenten

Häufig gestellte Fragen

F1: Sind Sie eine Fabrik oder Handelsgesellschaft?

A1: Wir sind eine Fabrik und liefern Antworten innerhalb von 24 Stunden.

F2: Was produziert Ihr Unternehmen hauptsächlich?

A2: Wir sind spezialisiert auf Vision Measuring Machines, Coordinate Measuring Machines, CMM & VMM Fixtures und verwandte Präzisionsmessgeräte.

F3: Wie wählt man die geeignete Spezifikation?

A3: Unser professionelles Team empfiehlt Ihnen geeignete Spezifikationen, die auf Ihrer Produktart und Ihren Messanforderungen basieren.

Q4: Akzeptieren Sie kundenspezifischen Service?

A4: Ja, wir bieten sowohl Standardmaschinen als auch kundenspezifische Lösungen an.

F5: Wie lang ist Ihre Garantiezeit?

A5: Wir bieten eine 1-Jahres-Garantie. Unsere Produkte verfügen über eine stabile Qualität mit Verbesserungen an langlebigen Komponenten für eine zuverlässige Leistung.

Größe und Tag:

Herkunftsort:	China
Markenname:	UNIMETRO
Modellnummer:	UJC

Min Bestellmenge:	1
Preis:	Discussible
Verpackung Informationen:	Zettelkasten
Lieferzeit:	5 Arbeitstage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	200 pro Monat

Optische Linearskala mit 0,0001mm Präzision / TTL und 422 Signal-Ausgang für VMM, Drehmaschine und EDM
