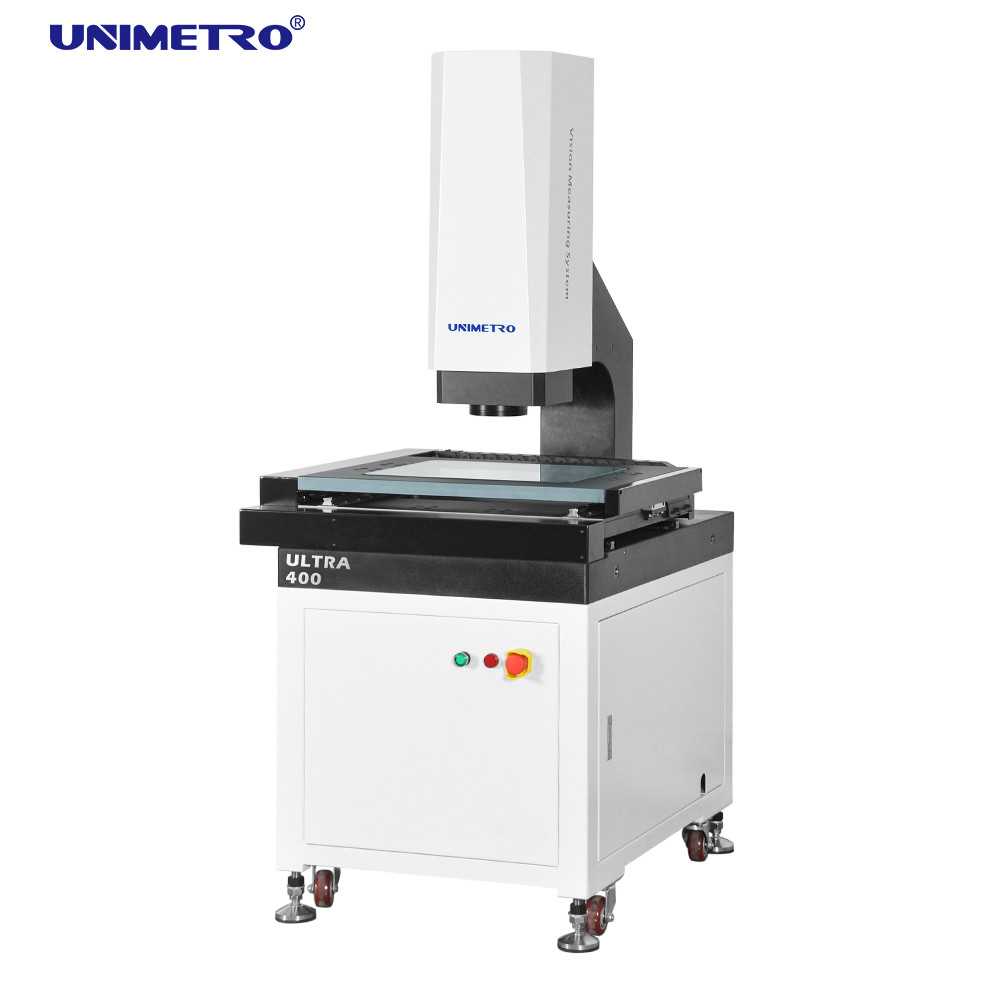

Name: Vollautomatisches Vision-Messsystem VMA3020 mit automatischer Kantenerkennung
Brand: Unimetro Precision Machinery Co., Ltd
SKU: ULTRA
Price: 20,500.00 USD
Availability: InStock

Detailinformationen

Produktname:	Visions-Maß-Maschine	Abmessung (mm):	17509201700
Messbereich (Millimeter):	400300200 mm	Messgenauigkeit:	2,5+l/200um
Wiederholbarkeit:	2.5	Auflösung der linearen Skala:	0,1 um
Fahrsystem:	CNC-Steuerung, Close-Loop-AC-Servo-Fahrsystem, Joystick, Maus oder Tastatursteuerung	Beleuchtung:	Programmierbar 8 Abschnitte LED -Ringlicht Parallele LED -Konturlicht
Hervorheben:	industrielle CD-Kamera , industrielle Digitalkamera , Maß-Maschine der Visions-VMA3020

Produkt-Beschreibung

Vollautomatisches VMA3020-System zur Messung des Sehvermögens mit automatischer Randerkennung

Vollautomatische Steuerung VMA3020 Sichtmessmaschine

Die ULTRA-Serie Vision Measurement Machine ist eine hochgenaue vollautomatische Vision-Messmaschine, die für die GD&T-Messung mit 3-Achsen-automatischer motorisierter Steuerung entwickelt wurde.Es ist mit einem automatischen Fokus ausgestattet, automatische Beleuchtungssteuerung und automatische Bewegung der Hard- und Software-Konfiguration, um die Messung von linearen und geometrischen Abmessungen schnell und genau durchzuführen.

Eigenschaften der Maschine

Kontrolle der Qualitätsdetails

Granitbasis und -säule für eine hervorragende Stabilität
Aluminium-Arbeitsbühne für schnelle Reaktion und flexible Bewegungssteuerung
Arbeitsstadium mit Oberflächenbearbeitung durch harte Oxidation zum Kratzschutz
Standardpräzise Linearführung, Schleifkugelschraube und Wechselstrom-Servomotor für Präzision und Stabilität
Integriertes Steuerungssystem mit eingebetteter Bewegungssteuerung und Signalsteuerung für extrem stabile Leistung

Hochleistungskonfiguration

XYZ dreiachsige CNC-Automatik und genaue Positionierung
0.1 um hochgenaue Glas-Linienskala für Positionierungs- und Messgenauigkeit
GIGA hochauflösende Farbkamera für klare Beobachtung und genaue Messung
6.5x hochauflösendes Klick-Zoom-Objektiv mit genauer Verdoppelung und einmaliger Pixelkorrektur
Programmierbare Oberfläche mit 5 Ringen und 8 Abteilungen LED Kalte Beleuchtung und Kontur LED Parallelbeleuchtung mit intelligenter Lichteinstellung

Flexible Erweiterbarkeit

Mehrere Arten von berührungslosen Sensoren und schnellen Befestigungssystemen für unterschiedliche Messanforderungen
Bewegliche Farb-LED-Ringlampen für mehr Flexibilität mit verschiedenen Materialien und Formen
Kompatibel mit Touch-Sonde, berührungslosen Messsensoren und Roboterarm für eine höhere Messleistung

Funktionen Einführung

Ausgezeichnete objektorientierte Softwarearchitektur gewährleistet eine stabile und zuverlässige Software
Professionelle SPC-Software für die statistische Analyse, nahtlos mit der Prüfsoftware verbunden
Super-Edge-Suchalgorithmus für genaue Randdetektion mit Schatten und Bilddauer
Verschiedene Bauteilfunktionen einschließlich Translation, Rotation, Extraktion, Kombination, Parallel, Vertikal, Spiegelbild, Symmetrie, Schnitt und Tangente
Messdaten, die automatisch in TXT, WORD, EXCEL und SPC-Software-Datenbank exportiert werden
"Verteilungs"- und "Wiederherstellungs"-Messmodi für einen einfacheren und schnelleren Betrieb
Die Software unterstützt mehrere nationale Sprachen ohne Sprachpakete
Kostenlose Software-Upgrades für Produkte gleichen Typs

Technische Parameter

Modell	ULTRA 300	ULTRA 400	ULTRA 500	ULTRA 600
X/Y-Achse Fahrt ((mm)	300 x 200	400 x 300	500 x 400	600 x 500
Z-Achse Reisen	200 mm (nach Kundenwunsch angehoben werden kann)
X/Y/Z-3 Achse Lineare Skala	Auflösung der Linearskala: 0,1 um
Lenkungsmodus	Präzisions-Linearführer, doppelspuriger doppelter Schieberegler
Betriebsmodus	Joystick-Steuerung, Mausbetrieb, automatisches Erkennungsprogramm
Genauigkeit	XYZ-Achse: ≤ 2,5+L/200um
Wiederholbarkeit	±2,5 mm
Video-System - CCD	High-Definition 1/3" Farb-CCD-Kamera
Linsen	6.5X weiter klicken Zoomobjektiv; Optische Vergrößerung: 0.7X-4.5X; Videovergrößerung: 26X~172X ((21.5"Monitor)
Beleuchtungssystem - Kontur	LED-Parallelkonturbeleuchtung
Beleuchtungssystem - Oberfläche	0~255 Stufenlose verstellbare 5-Ring 8-Teil LED-Oberflächenbeleuchtung
Vergrößerung	0.7X ~ 4.5X
Messsoftware	UNIMETRO 2D vollautomatische Messsoftware
Lastkapazität	25 kg
Arbeitsumfeld	Temperatur 20 °C ± 2 °C, Luftfeuchtigkeit < 2 °C/h, Luftfeuchtigkeit 30 ~ 80%, Vibration < 0,002 g, < 15 Hz
Stromversorgung	220V/50Hz/10A
Abmessungen (WDH) (mm)	16007801700	17509201700	1900x1080x1700	105012801700
Nettogewicht ((kg)	380	450	600	800

* L ist die Messlänge ((mm), die mechanische Genauigkeit der Z-Achse und die Fokusgenauigkeit hängen mit der Oberfläche des Werkstücks zusammen.

* Die Vergrößerung ist ein annähernder Wert und hängt von der Größe des Monitors und der Auflösung ab.

* Sichtfeld ((mm) = (diagonal*horizontal*vertikal)

* 0.5X oder 2X Objektiv ist optional verfügbar, und realisieren Bildvergrößerung: 13X~86X oder 52X~344X.

Produktbilder

Unsere Kunden und Agenten

Häufig gestellte Fragen

F1: Sind Sie eine Fabrik oder Handelsgesellschaft?

A1: Wir sind eine Fabrik und geben Ihnen die schnellste Antwort innerhalb von 24 Stunden.

F2: Woran ist Ihr Unternehmen hauptsächlich beteiligt?

A2: Wir produzieren hauptsächlich Vision Measuring Machines, Coordinate Measuring Machines, CMM & VMM Leuchten usw.

F3: Wie wähle ich die richtige Spezifikation?

A3: Solange Sie uns die Sorte und Größe des zu messenden Produkts mitteilen, wird Ihnen unser professionelles Team das Messgerät mit geeigneten Spezifikationen empfehlen.

Q4: Akzeptieren Sie kundenspezifischen Service?

A4: Absolut! Wir können nicht nur typische Maschinen liefern, sondern auch Maschinen, die auf die spezifischen Bedürfnisse des Kunden zugeschnitten sind.

F5: Wie lang ist Ihre Garantiezeit?

A5: Unsere Produktgarantiezeit beträgt 1 Jahr. Unsere Produktqualität ist sehr stabil und wir haben die Bruchbarkeit erheblich verbessert. Sie können sich auf unsere Produktqualität verlassen.

Größe und Tag:

Herkunftsort:	China
Markenname:	UNIMETRO
Zertifizierung:	CE,ISO
Modellnummer:	ULTRA

Min Bestellmenge:	1
Preis:	Discussible
Verpackung Informationen:	Holzetui
Lieferzeit:	15~20 Arbeitstage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	20 pro Monat
