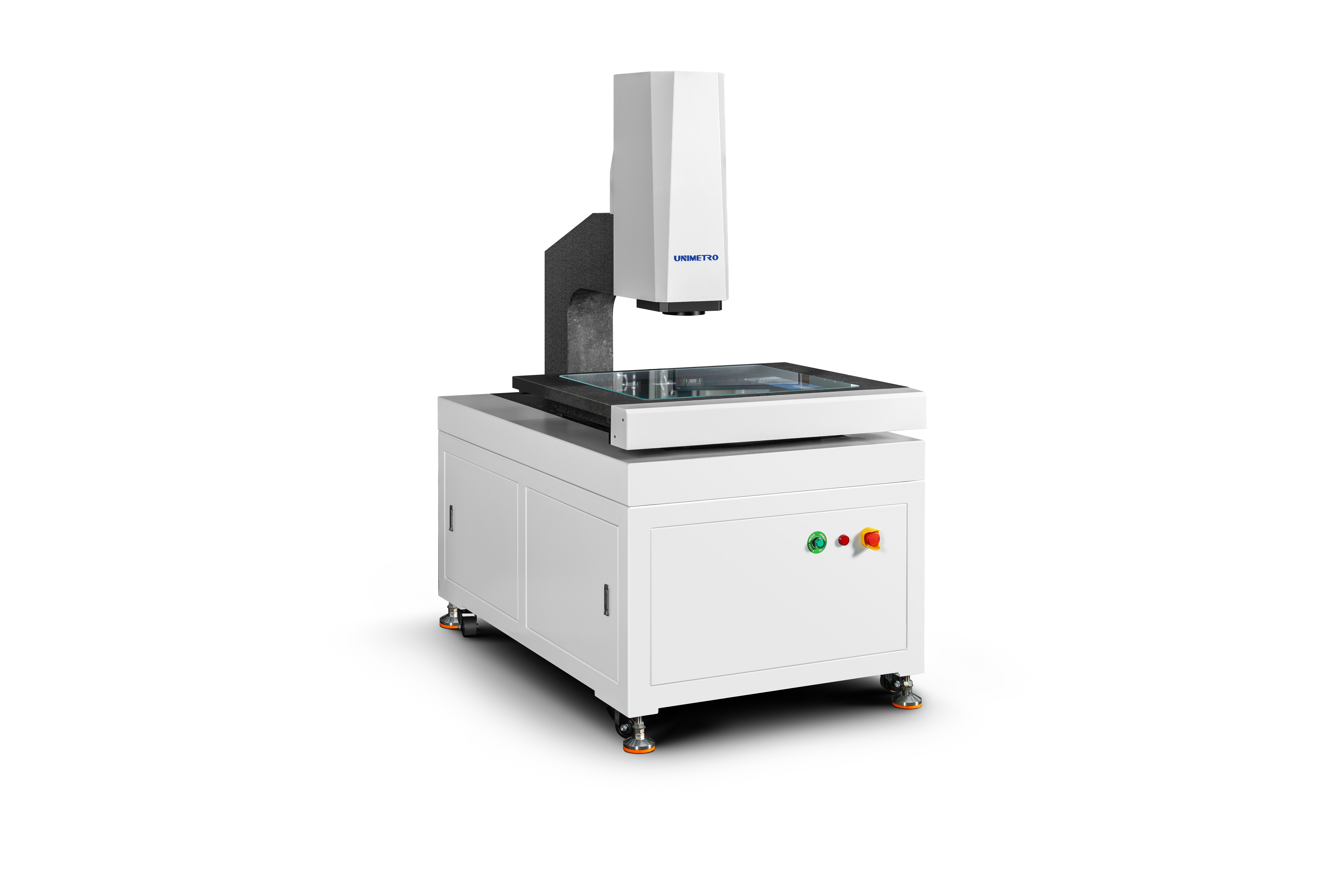

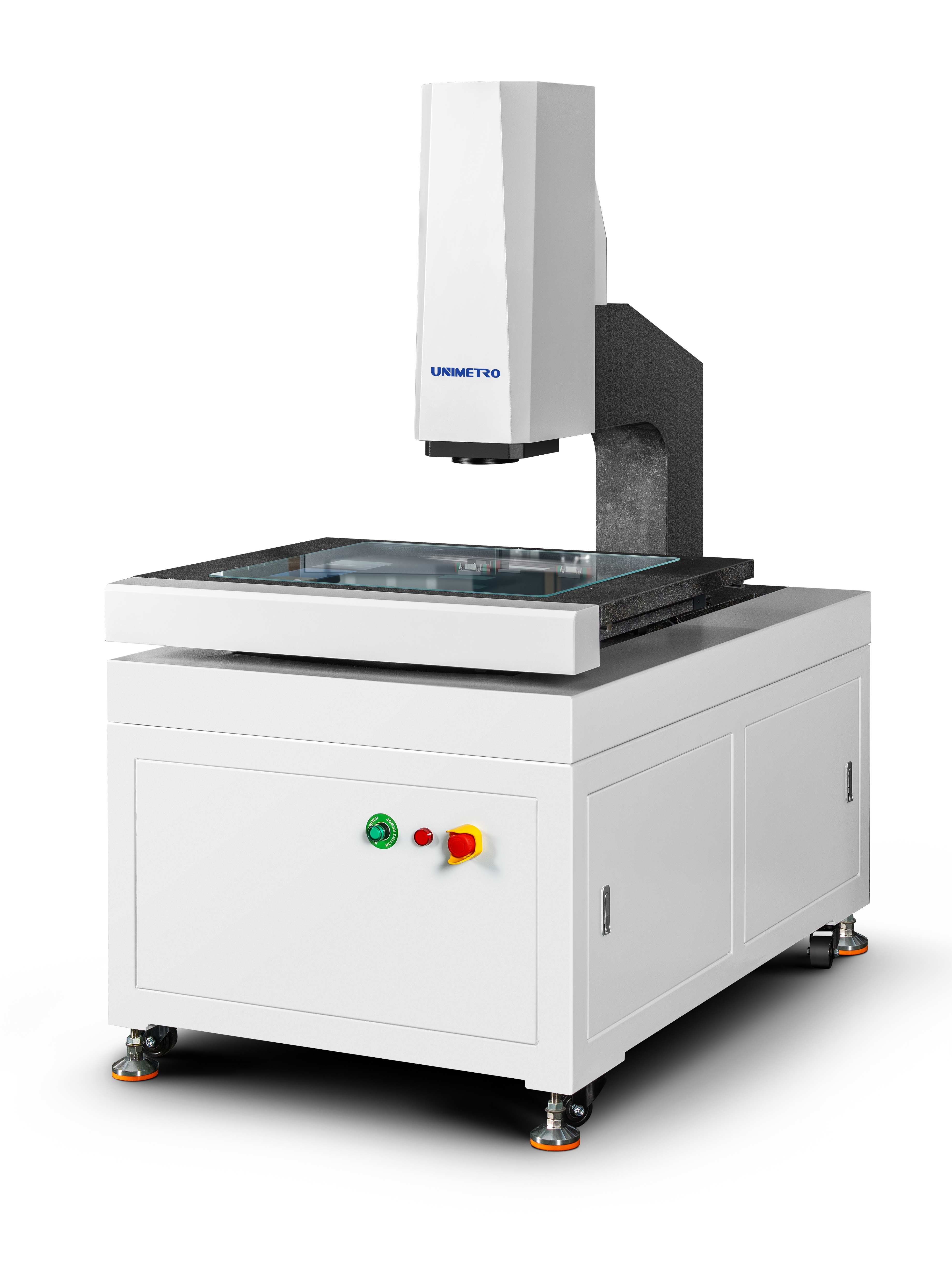

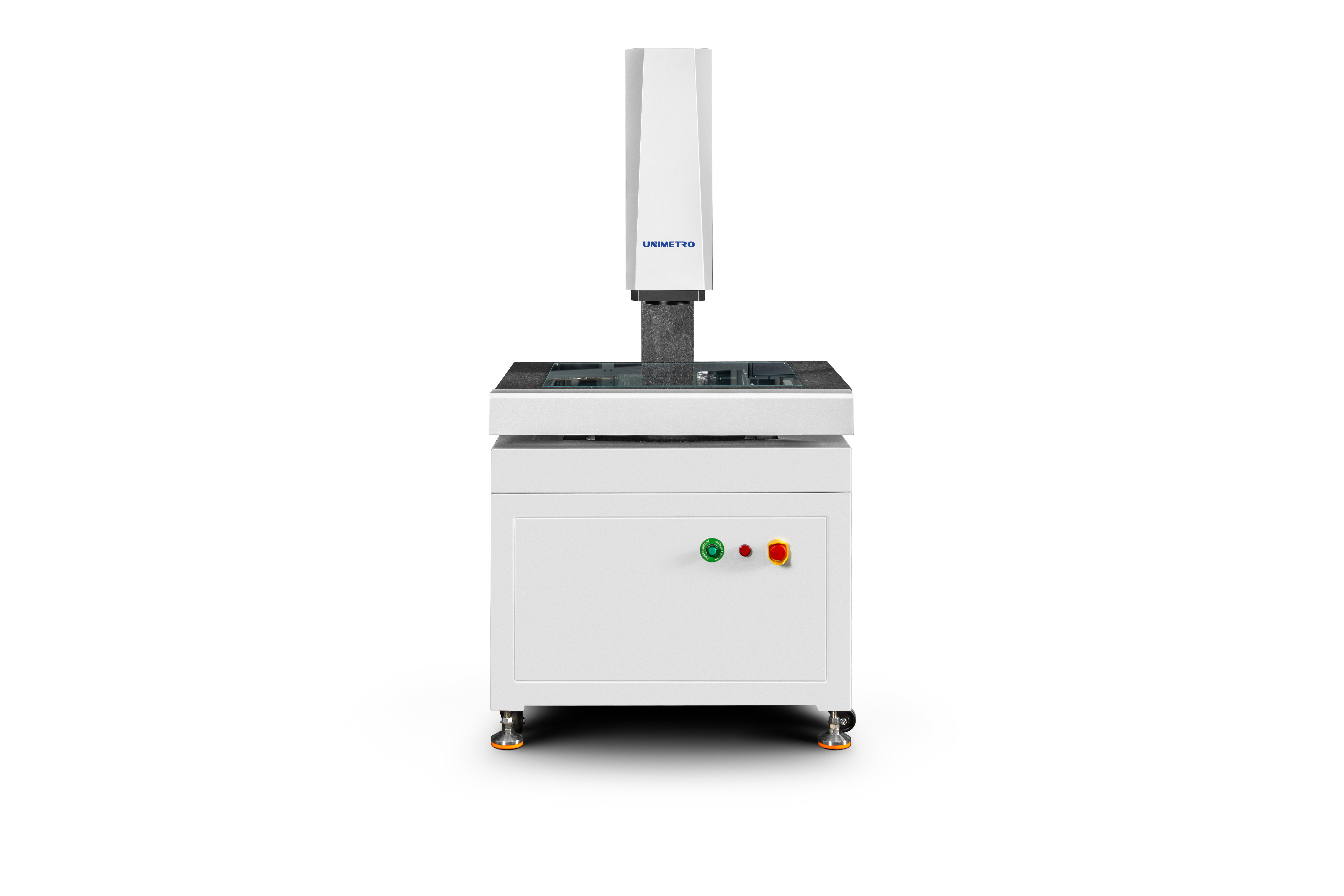

Hochleistungs-Vision-Messmaschine der SV-Serie Marb Mehrsachsen-Auflösungsbasis für die Massenpräzisions-Auto/3C-Arbeitsstückprüfung

Die MARB-SV-Serie ist ein leistungsstarkes, vollautomatisches Marmorarbeitsplatten-Bildmessgerät mit MARB (Multi-Axis Resolution Base) und SV (Super/Stable Video) Technologien.Dieses hoch konfigurierte System bietet eine höhere Auflösung und schnellere Verarbeitungsgeschwindigkeiten, die eine robuste Funktionalität für anspruchsvolle industrielle Anwendungen bietet.

Dieses System ist in der Lage, eine dreiachsige, vollautomatisch programmierbare Detektion durchzuführen und passt durch Programmierung mit den Koordinatensystemen des Werkstücks zusammen, um Messprozesse automatisch auszuführen.Für die wiederholte Messung schwerer Werkstücke, verfügt es über Speicher-, Lern- und automatische Programmierfunktionen, die eine schnelle und genaue Echtzeitmessung vor Ort ermöglichen.

Dieses Instrument ist aus hochstabilen Marmorkomponenten gebaut, die eine hohe Haltbarkeit und niedrige Wartungskosten bieten. Es ist eine perfekte Balance zwischen hoher Präzision, hoher Effizienz und langfristiger Haltbarkeit.Es ist das wichtigste Instrument für die Qualitätskontrolle in groß angelegten, komplexe und präzise verarbeitende Industrie.

Die Entschließung:0.5 μm (0,1 μm optional)

Kamera:Farb-CCD-Kamera für Industriezwecke

Linsen:1x-10x (variable Vergrößerung)

Vergrößerung:20X - 200X (Die Vergrößerung variiert je nach Modell der ausgewählten Kamera; die tatsächliche Vergrößerung hängt von den Messdaten ab.)

Arbeitsdistanz:85 mm

BeleuchtungProgrammierbares Oberflächenlicht, LED-Bodenleuchte (optional: Koaxialleuchte)

Antriebssystem:CNC-Steuerung, Linearmotorantrieb; Joystick, Tastenbedienung der Maus

Auflösung im linearen Maßstab:0.1 μm

Konstruktion einer starren Struktur:

• Ganzer geschlossener Rahmen bewegliche Brückenstruktur mit festem Messarbeitsstück, mit großer Tragfähigkeit und hervorragender Bewegungsleistung
• Die Technologie der Finite-Element-Analyse ist in die mechanische Konstruktion integriert, um eine hohe Steifigkeit und Präzision zu gewährleisten.
• Granitbasis der Klasse 000 mit hoher Festigkeit, Korrosionsbeständigkeit und hervorragender Stabilität
• Oberflächenbehandlungsarbeitstisch mit Aluminiumoxid zur schnellen, flexiblen Steuerung, Haltbarkeit und Ästhetik

Hochpräzisionskonfiguration:

• RENISHAW offene Gitterliner mit einer Auflösung von 0,5 μm für hohe Präzision und Stabilität
• Präzision lineare Führungsschiene, Kugelschraube der Schleifmaschine und Wechselstrom-Servomotor sorgen für Positionierungsgenauigkeit Stabilität
• 2M Pixel hochauflösende Farb-Giga-Digitalkamera für klare Beobachtung und stabile Messung
• 6.5x hochauflösende optische Linse mit exaktem automatischem Zoom und schneller Pixelkalibrierung

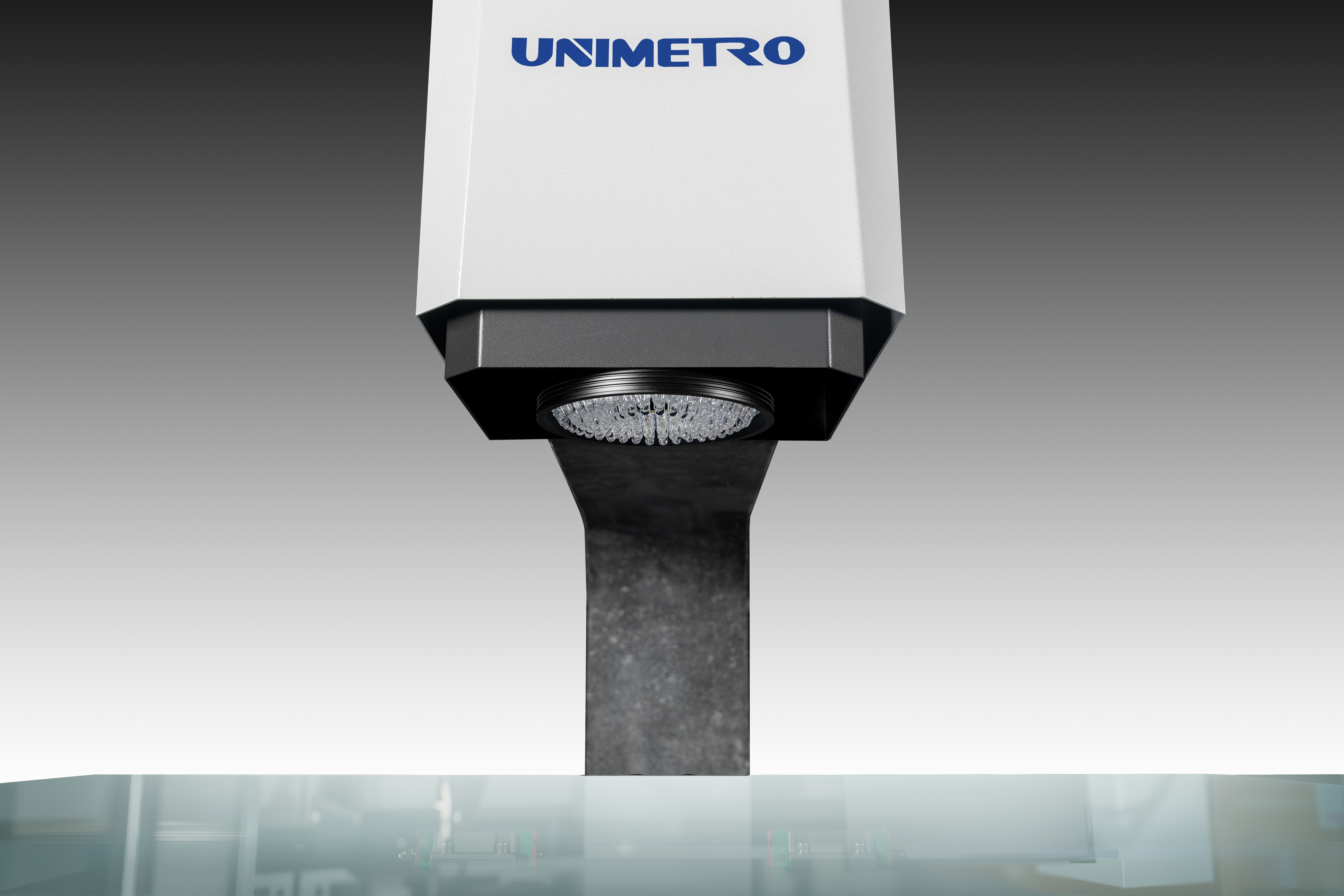

• Programmierbare 5-Ring 8-Zonen-LED-Oberflächenlichtquelle, Übertragungsparallel-LED-Lichtschaltungssystem mit intelligenter Helligkeitsregelung von 256 Stufen
• Vollsachsige CNC-Steuerung mit Wechselstrom-Servomotor in geschlossener Schleife

Optional mehrere Sensoren für die 3D-Messung:

Das Vision-Messgerät der HE-Serie mit großem Portal kann mit verschiedenen 3D-Sensoren für eine umfassende 2D/3D-Verbundmessung ausgestattet werden.Es unterstützt auch berührungslose Sensoren wie Sonde und Laser, und ist kompatibel mit RENSHAW-Fullserie-Sonde-Klammern, die eine automatische Umwandlung von Vollmaßstabmessungen auf einem einzigen Gerät ermöglichen, um die Produktivität erheblich zu verbessern.
