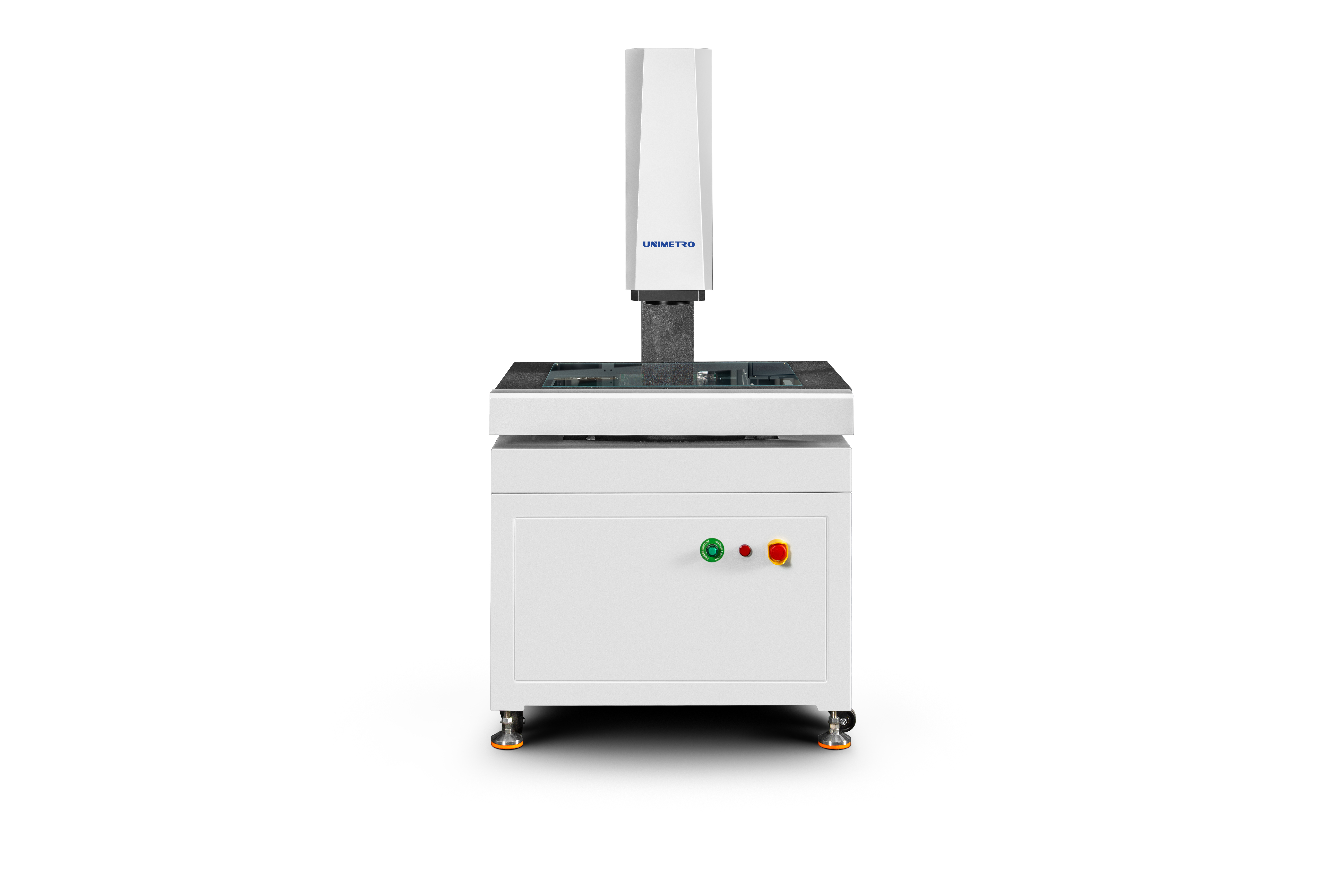

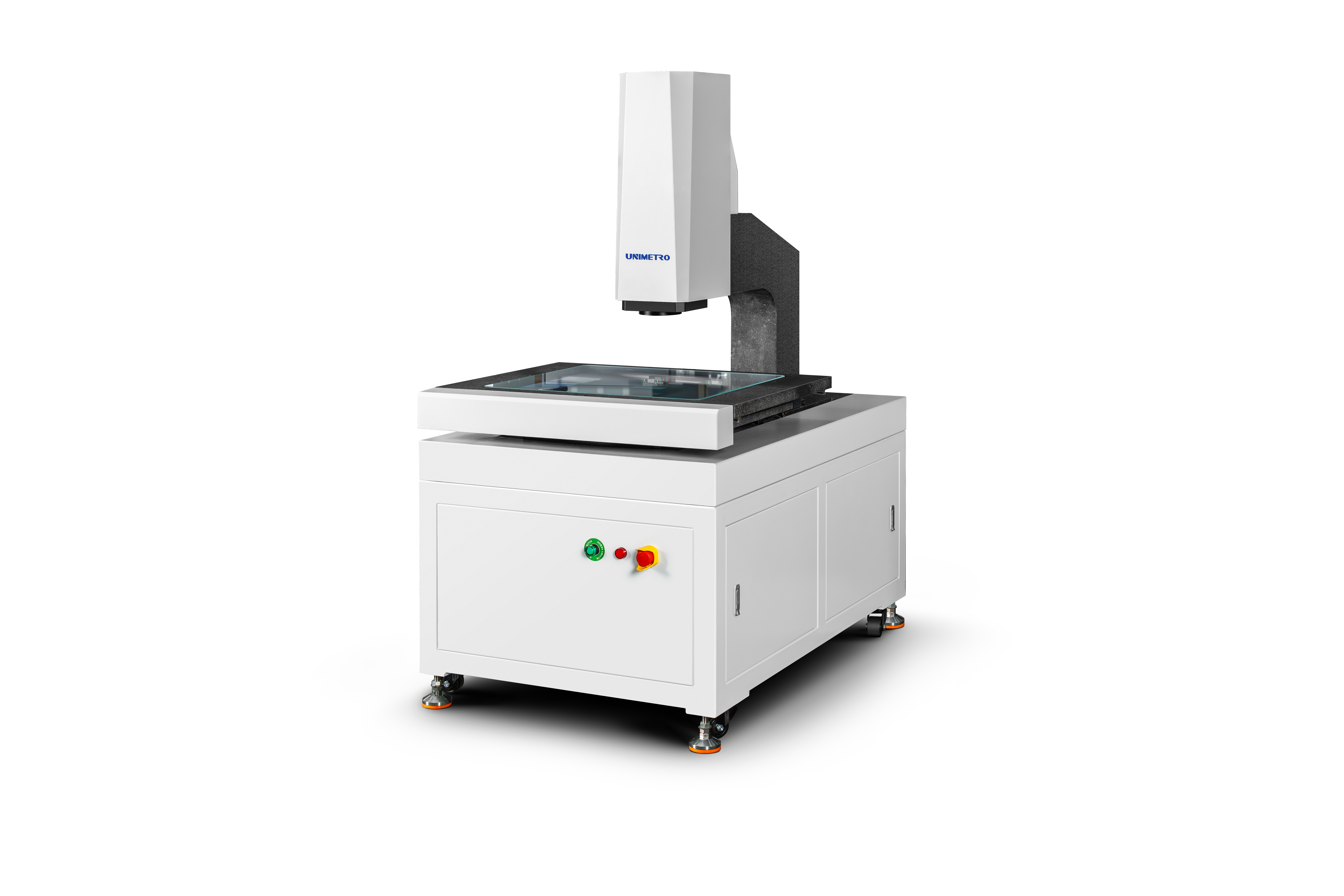

SV-Serie vollautomatisches Video-Messgerät SV Super Image Tech + MARB-Basis für die schnelle Prüfung komplexer Präzisionsteile

Die MARB-SV-Serie ist ein leistungsstarkes, vollautomatisches Marmorarbeitsplatten-Bildmessgerät mit MARB (Multi-Axis Resolution Base) und SV (Super/Stable Video) Technologien.Dieses hochkonfigurierte System bietet eine höhere Auflösung und schnellere Bearbeitungsgeschwindigkeiten für komplexe Präzisionsteiltests.

Dieses Gerät ist für eine dreiachsige, vollautomatisch programmierbare Detektion ausgelegt und passt durch Programmierung zur Ausführung automatisierter Messprozesse zu den Koordinatensystemen des Werkstücks.,Lern- und automatische Programmierfunktionen für wiederholte Messungen schwerer Werkstücke, die eine schnelle und genaue Echtzeitmessung vor Ort ermöglichen.

Dieses System ist aus hochstabilem Marmor gefertigt und bietet eine außergewöhnliche Haltbarkeit bei geringen Wartungskosten.und langfristige Zuverlässigkeit für die Qualitätskontrolle in großem Maßstab, komplexe verarbeitende Industrie.

Die Entschließung:0.5 μm (0,1 μm optional)

Kamera:Farb-CCD-Kamera für Industriezwecke

Linsen:1x-10x (variable Vergrößerung)

Vergrößerung:20X - 200X (je nach Kamera-Modell)

Arbeitsdistanz:85 mm

BeleuchtungProgrammierbares Oberflächenlicht, LED-Bodenleuchte (optional: Koaxialleuchte)

Antriebssystem:CNC-Steuerung, Linearmotorantrieb; Joystick, Tastenbedienung der Maus

Lineare Auflösung:0.1 μm

• Ganzer geschlossener Rahmen bewegliche Brückenstruktur mit festem Messarbeitsstück, mit großer Tragfähigkeit und hervorragender Bewegungsleistung
• Technologie zur Analyse von Endelementen, integriert in die mechanische Konstruktion für hohe Steifigkeit und Präzision
• Grade 000 Granitbasis mit hoher Festigkeit, Korrosionsbeständigkeit und Stabilität
• Oberflächenbehandlungsarbeitstisch mit Aluminiumoxid zur schnellen, flexiblen Steuerung mit langlebiger, ästhetischer Oberfläche

• RENISHAW offene Gitterliner mit einer Auflösung von 0,5 μm für hohe Präzision und Stabilität
• Präzisions-lineare Führungsschiene, Kugelschraube des Schleifers und Wechselstrom-Servomotor, um die Positionierungsgenauigkeit des Systems zu gewährleisten
• 2M Pixel hochauflösende Farb-Giga-Digitalkamera für klare Beobachtung und stabile Messung
• 6.5x hochauflösende optische Linse mit exaktem automatischem Zoom und schneller Pixelkalibrierung

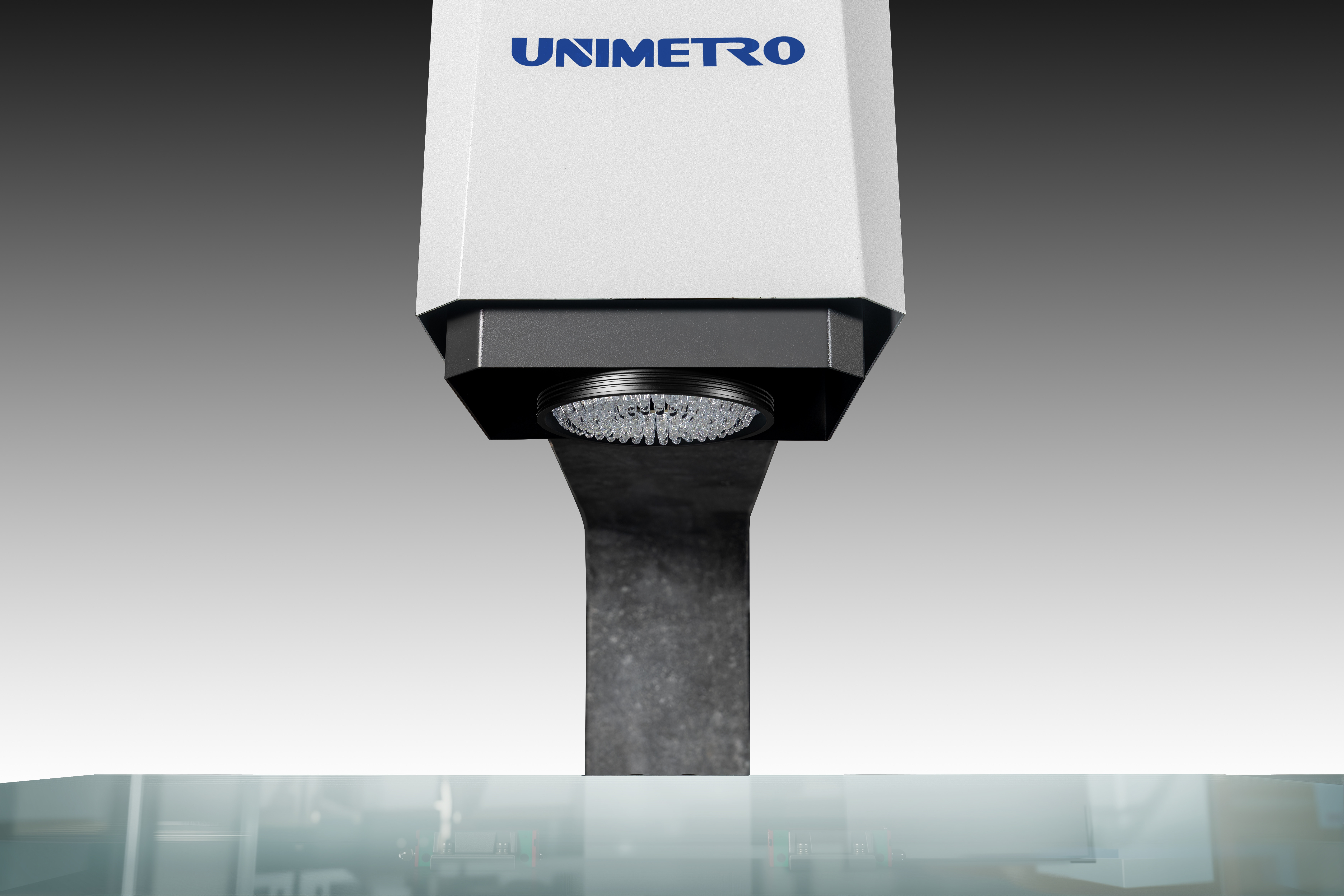

• Programmierbare 5-Ring 8-Zonen-LED-Oberflächenlichtquelle mit Übertragungsparallel-LED-Lichtschaltungssystem und intelligenter Helligkeitsregelung von 256 Stufen
• Vollsachsige CNC-Steuerung mit Wechselstrom-Servomotor in geschlossener Schleife

Die HE-Reihe großes Portal-Vision-Messgerät kann mit verschiedenen 3D-Sensoren für die umfassende 2D/3D-Verbundmessung ausgestattet werden.Unterstützt berührungslose Sensoren einschließlich Sonden- und Lasersysteme, und RENSHAW Vollserie­Sonden­Klammern für die automatische Umwandlung von Vollmaßstabmessungen auf einem einzigen Gerät, wodurch die Produktivität erheblich verbessert wird.
