SV-Serie vollautomatische Messmaschine mit mehrsachsiger Auflösungsbasis für die Massenpräzision des Werkstücks QC

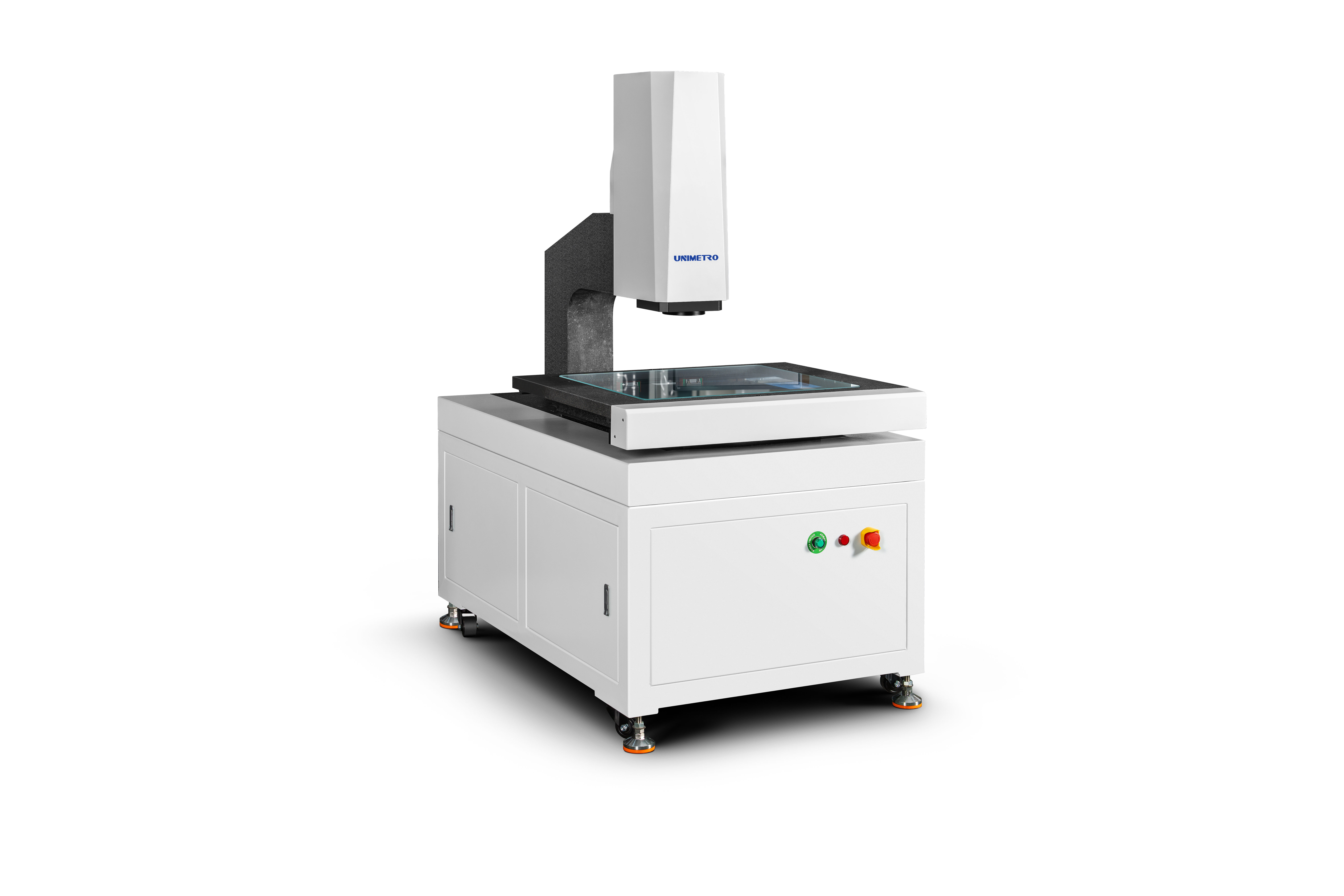

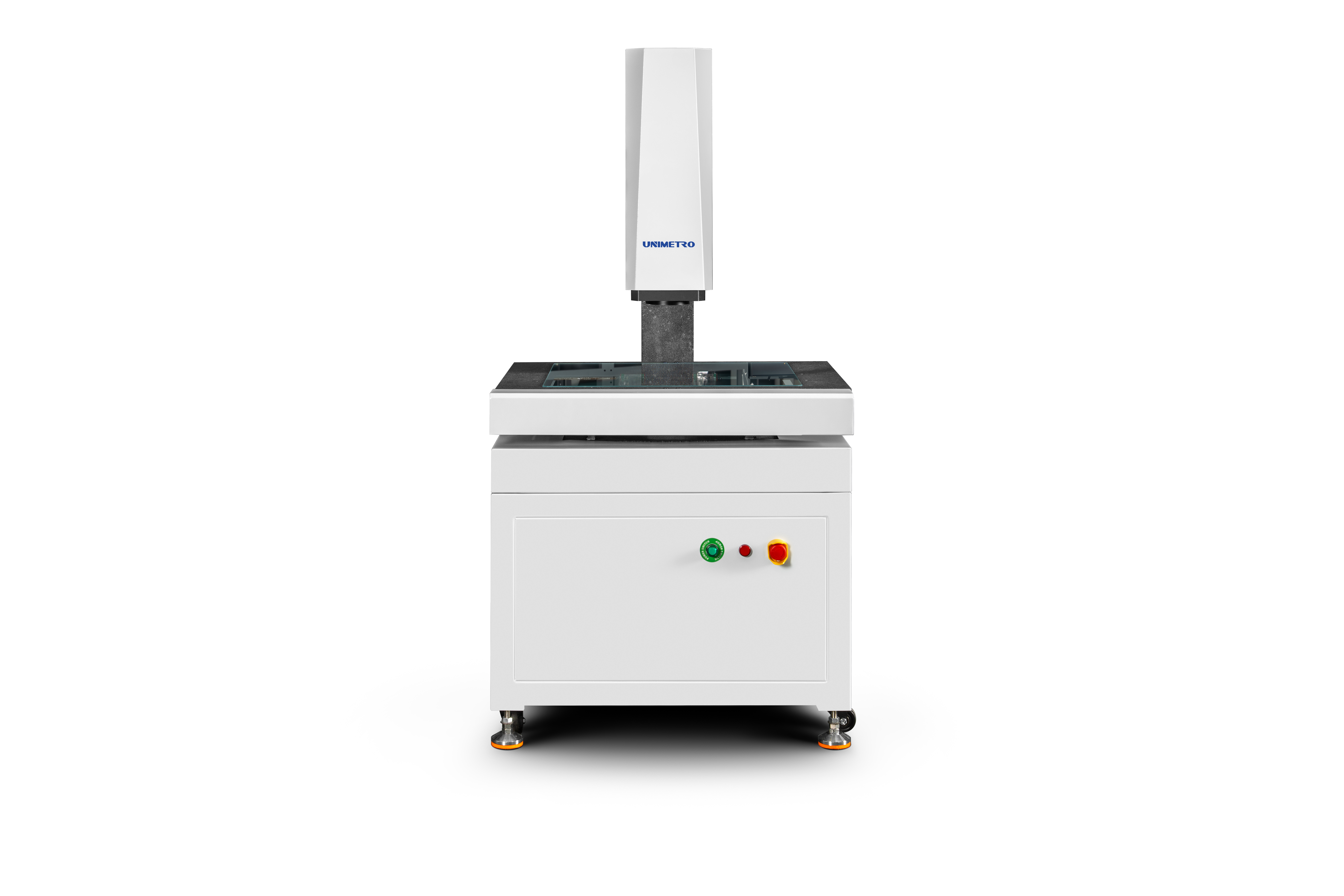

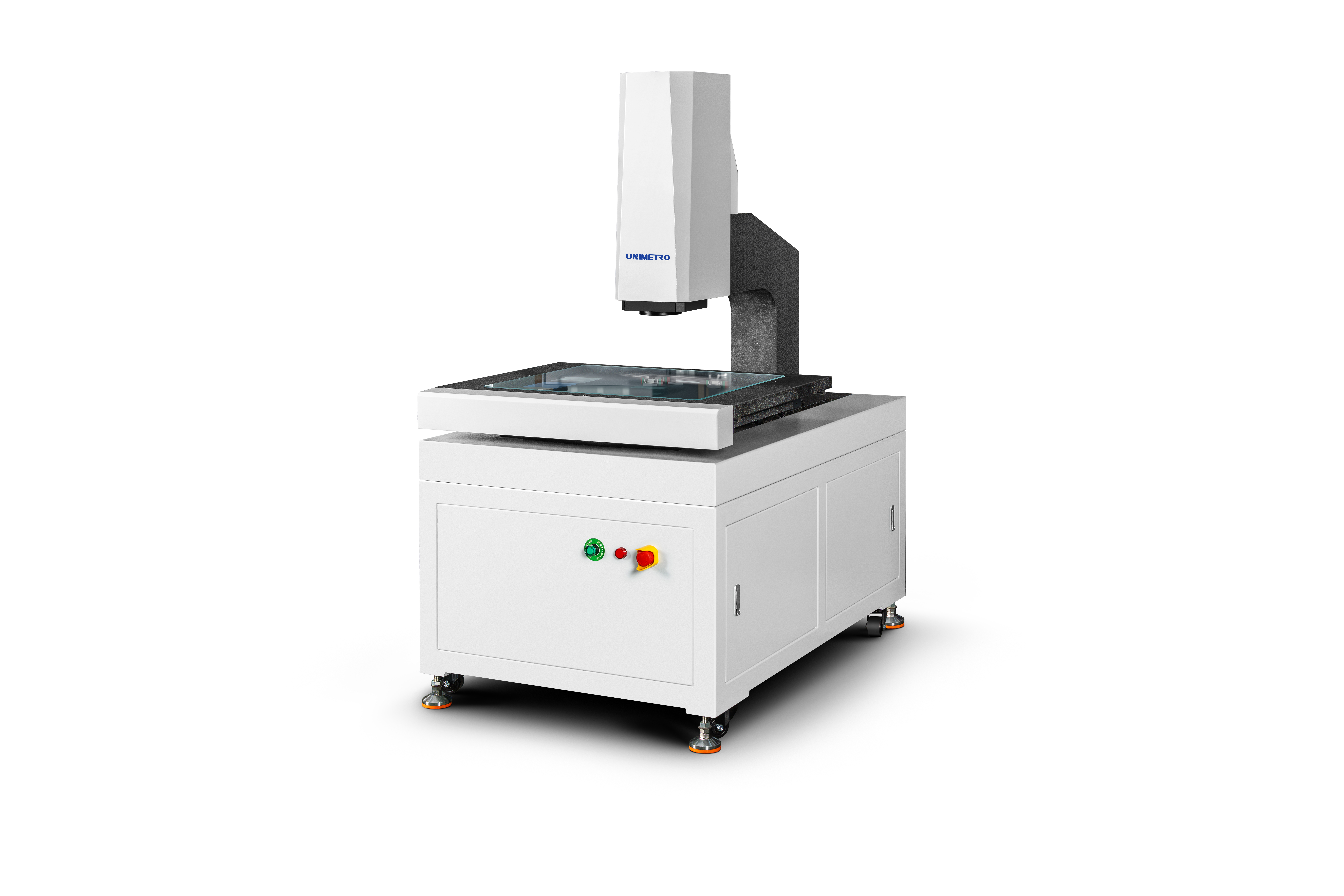

Die MARB-SV-Serie ist ein leistungsstarkes, vollautomatisches Bildmessgerät für Marmorarbeitsplätze mit einer hohen Konfiguration mit überlegener Auflösung und schnellerer Verarbeitungsgeschwindigkeit.Dieses feste Portalsystem (HP442) bietet eine robuste Funktionalität und eine fortschrittliche Konfiguration, die eine dreiachsige, vollautomatisch programmierbare Erkennung ermöglicht.

Durch die Programmierung des Koordinatensystems des Werkstücks führt es automatisch Messprozesse aus.und automatische ProgrammierfunktionenDie Marmorkonstruktion bietet hohe Stabilität, hohe Haltbarkeit und geringe Wartungskosten, die eine perfekte Balance zwischen hoher Präzision und hoher Qualität bieten.hohe Effizienz, und langfristige Haltbarkeit für die Qualitätskontrolle in großen, komplexen Fertigungsindustrien.

• Auflösung: 0,5 μm (0,1 μm optional)
• Kamera: Farb-CCD in industrieller Qualität
• Objektiv: 1x-10x variable Vergrößerung
• Vergrößerung: 20X - 200X (je nach Kamera-Modell)
• Arbeitsentfernung: 85 mm
• Beleuchtung: Programmierbares Oberflächenlicht, LED-Bodenleuchte (koaxiale Leuchte optional)
• Antriebssystem: CNC-Steuerung, Linearmotorantrieb; Joystick, Maus, Tastatursteuerung
• Auflösung im linearen Maßstab: 0,1 μm

• Ganzer geschlossener Rahmen bewegliche Brückenstruktur mit festem Messarbeitsstück, mit großer Tragfähigkeit und hervorragender Bewegungsleistung
• Technologie zur Analyse von Endelementen, integriert in die mechanische Konstruktion für hohe Steifigkeit und Präzision
• Grade 000 Granitbasis mit hoher Festigkeit, Korrosionsbeständigkeit und ausgezeichneter Stabilität
• Oberflächenbehandlungsarbeitstisch mit Aluminiumoxid für schnelle, flexible Steuerung, Haltbarkeit und Ästhetik

• RENISHAW offene Gitterliner mit einer Auflösung von 0,5 μm für hohe Präzision und Stabilität
• Präzisionslineare Führungsschiene, Kugelschraubschleifmaschine und Wechselstrom-Servomotor sorgen für die Richtigkeit der Positionierung des Systems
• 2M Pixel hochauflösende Farb-Giga-Digitalkamera für klare Beobachtung und stabile Messung
• 6.5x hochauflösende optische Linse mit exaktem automatischem Zoom und schneller Pixelkalibrierung
• Programmierbare 5-Ring 8-Zonen-LED-Oberflächenlichtquelle und Übertragungsparallel-LED-Konturlichtquelle mit intelligenter Helligkeitsregelung von 256 Stufen
• Vollsachsige CNC-Steuerung mit Wechselstrom-Servomotor in geschlossener Schleife

Die HE-Reihe großes Portal-Vision-Messgerät kann mit verschiedenen 3D-Sensoren für die umfassende 2D/3D-Verbundmessung ausgestattet werden.Unterstützt berührungslose Sensoren einschließlich Sonden- und Lasersysteme, und RENSHAW Vollserie-Sondenhalterungen, die eine automatische Umwandlung für die vollständige Messung auf einem einzigen Gerät ermöglichen, um die Produktivität zu maximieren.
