Detailinformationen

Modell:	HE-Serie	Produktname:	Vollautomatisches Bildmessgerät (Festportaltyp) – HP442
Wiederholbarkeit:	1,5 um	Genauigkeit:	1,6+L/200um
Lineare Skalenauflösung:	0,5 µm (0,1 µm optional)	Messmodus:	Vollautomatisch
Unterstützung:	OEM, ODM, Anpassung	Anwendungsszenario:	Laboratorium/Industrie
Garantie:	12 Monate	Gewicht (kg):	560
Wut messen:	400/400/200
Hervorheben:	HP-CNC-Visionmessmaschine , mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W , Mikronpräzisions-Visionmessungssystem

Produkt-Beschreibung

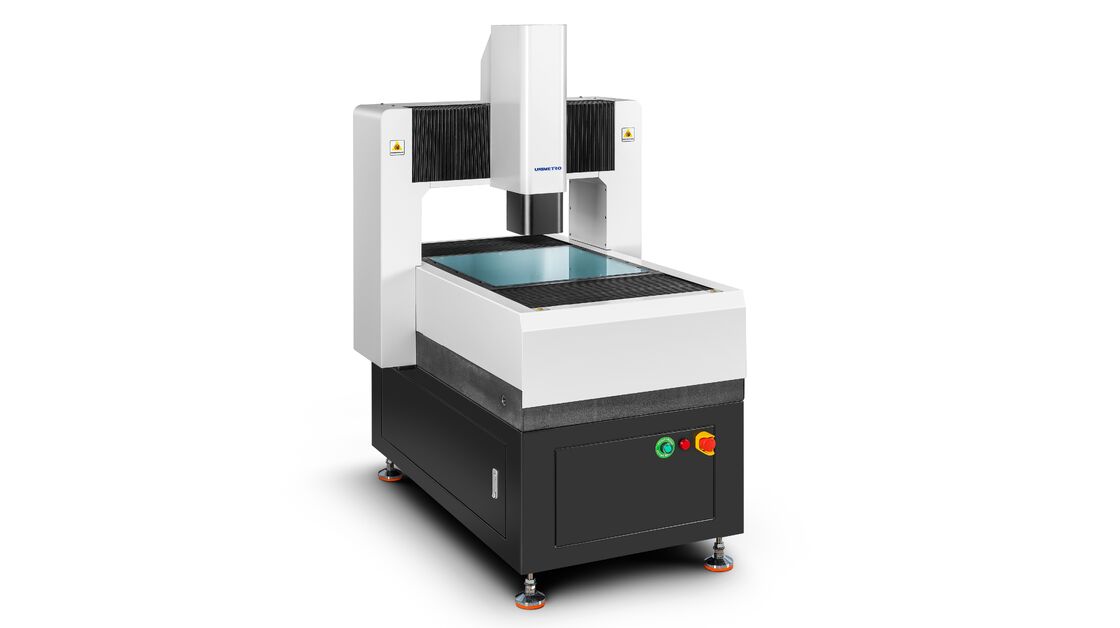

HP-Reihe CNC-Vision-Messmaschine Micron-Präzisionsprüfung von Halbleiterkomponenten

Produktübersicht

HP: Hochpräzision (Hochpräzision)

Die wichtigsten Merkmale der festen Portale sind hohe Präzision und volle Automatisierung."HP" bezeichnet in diesem Zusammenhang die Portalenmaschine als "kontaktloses automatisches optisches Präzisionsprüfgerät auf Mikronebene"Es trägt dazu bei, die Gesamtproduktionsgenauigkeit und Produktivität für Kunden zu verbessern.

Technische Spezifikation

Modell	HP 442	HP 662	HP 872
Abmessungen (mm) (X x Y x Z)	920 x 1200 x 1600	112014001600	132016001600
Messbereich (mm) (X x Y x Z)	400400200	600600200	800700200
Genauigkeit (um)	1.6 + L/200	1.6 + L/200	1.6 + L/200
Wiederholbarkeit (um)	1.5	1.5	1.5
Gewicht (kg)	560	860	1600
Entschließung	0.5 μm (optional 0,1 μm)
Kamera	Farb-CCD-Kamera für Industriezwecke
Linsen	1x-10x (variable Vergrößerung)
Vergrößerung	20X - 200X (Die Vergrößerung variiert je nach Modell der ausgewählten Kamera; die tatsächliche Vergrößerung hängt von den Messdaten ab.)
Videovergrößerung	18~195X (nach den verschiedenen Modellen der ausgewählten Kamera; die tatsächliche Vergrößerung hängt von den Messdaten ab)
Arbeitsdistanz	85 mm
Erleuchtung	Programmierbare Oberflächenleuchte, LED-Bodenleuchte (optional: Koaxialleuchte)
Antriebssystem	CNC-Steuerung, lineare Motorantrieb; Steuerung des Griffes, Steuerung der Maus/Tastatur
Auflösung in linearer Skala (um)	0.1m

Anwendungen

Wesentliche Merkmale

Konstruktion einer hochsteifen Struktur

Die gesamte geschlossene Rahmen bewegliche Brückenstruktur wird übernommen, das Messwerkstück ist fixiert, die Tragfähigkeit ist groß und die Bewegungsleistung ist gut.
Einführung der Finite-Element-Analyse-Technologie in die mechanische Konstruktion, um eine hohe Steifigkeit und hohe Präzision der mechanischen Struktur zu gewährleisten.
Größe 000 Granitbasis, hohe Festigkeit, Korrosionsbeständigkeit und gute Stabilität.
Oberflächenbehandlung mit Aluminiumoxid Arbeitstisch, schnelle und flexible Steuerung, langlebig und schön.

Hochgenaue Konfiguration

RENISHAW offene Gitterlinie, Auflösung 0,5 mm, hohe Präzision und gute Stabilität.

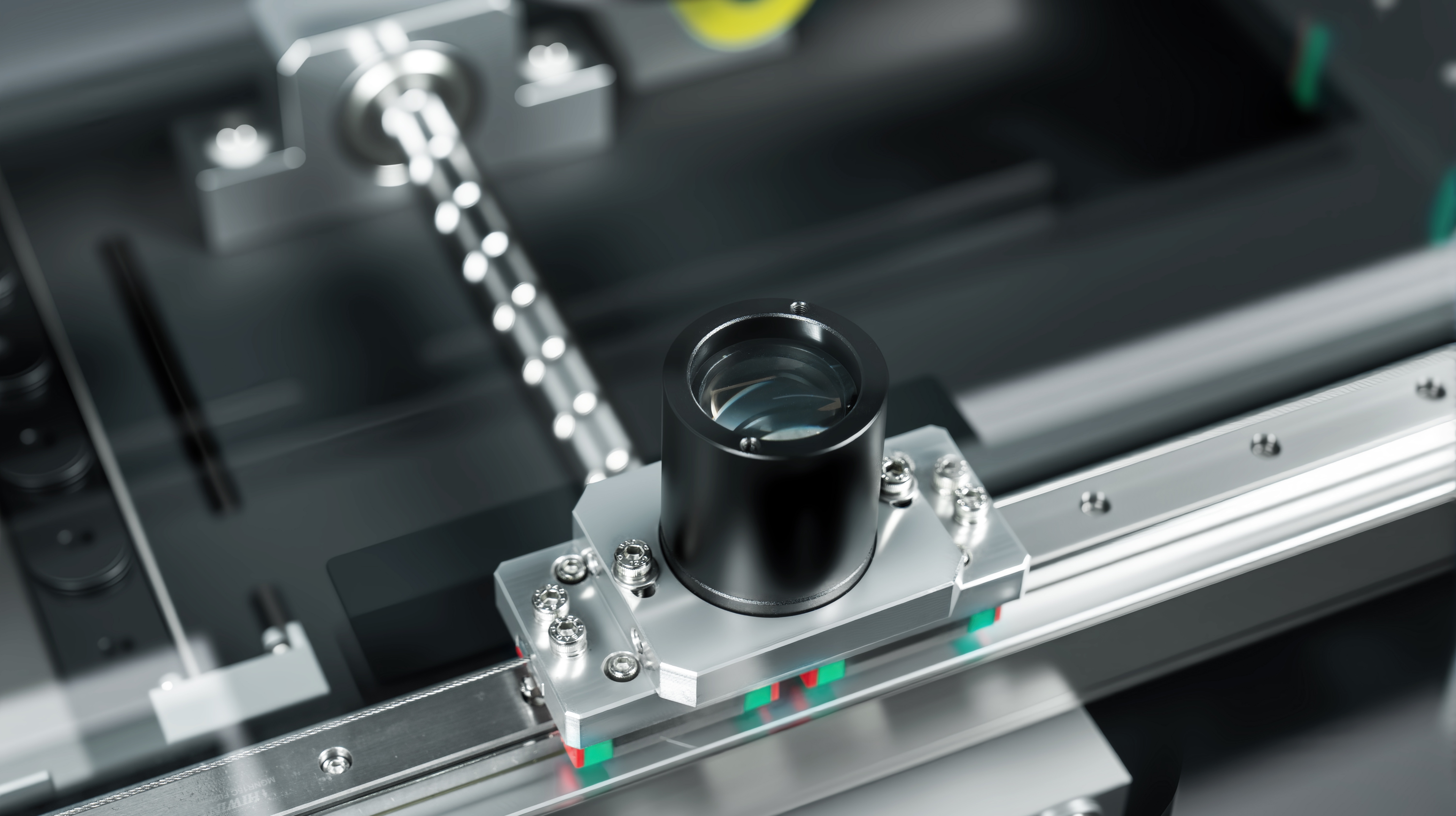

Die Präzision der linearen Führungsschiene, die Kugelschraube des Schleifers und der Wechselstrom-Servomotor sorgen für die Stabilität der Positionsgenauigkeit des Maschinensystems.
2M-Pixel-Hochdefinitions-Farb-Giga-Digitalkamera erfüllt die Anforderungen an eine klare Beobachtung und eine stabile Messung.
6.5x hochauflösende optische Linse, genauer automatischer Zoom, schnelle Pixelkalibrierung.

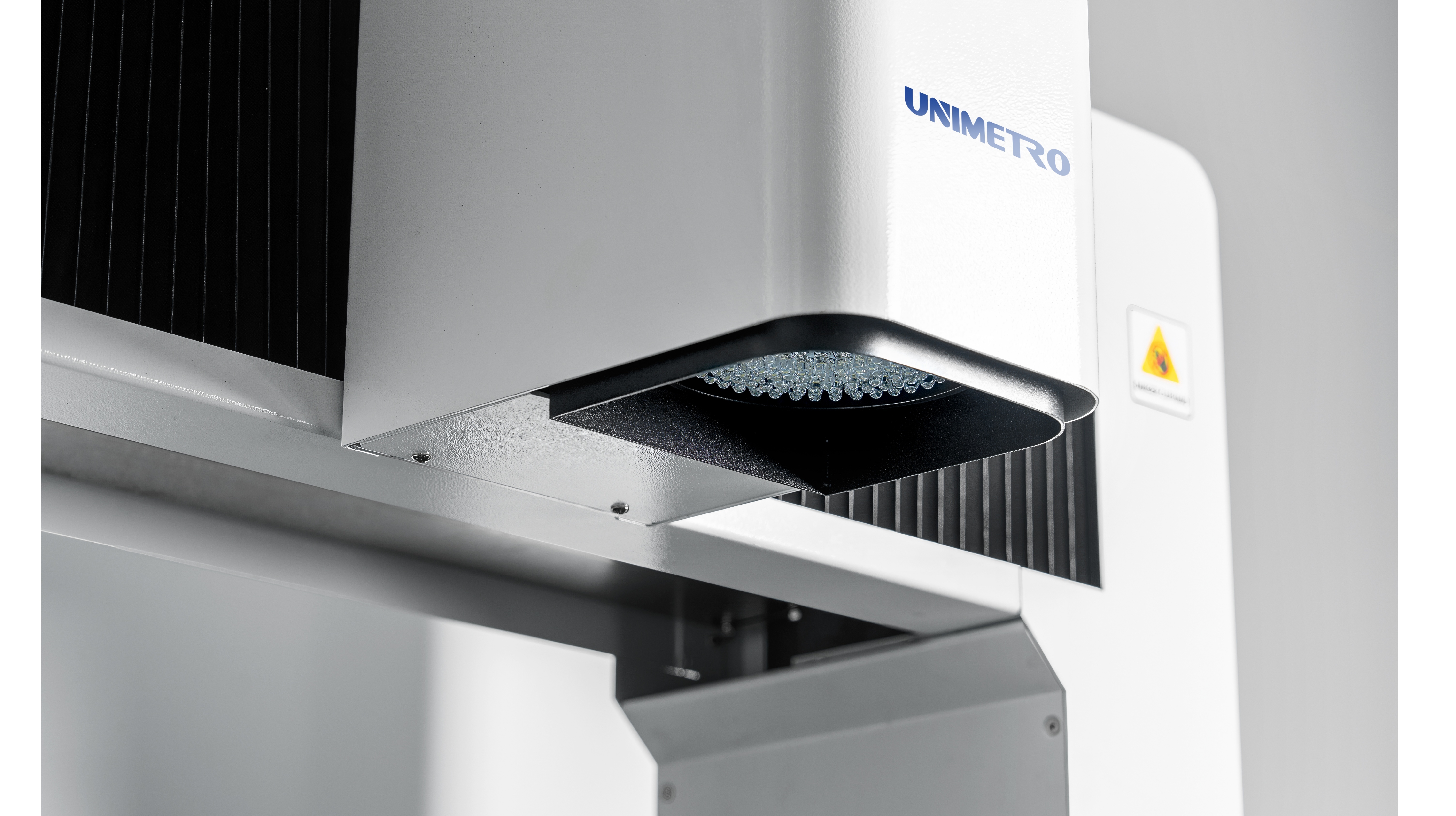

Programmierbare 5-Ring 8-Zonen-LED-Oberflächenlichtquelle, Übertragungsparallel-LED-Lichtschaltungssystem, intelligente Helligkeitsbereinigung von 256 Stufen.
Voll-Achsen-CNC-Steuerung, Wechselstrom-Servomotor-Antrieb in geschlossenem Kreislauf.

Optional Multi-Sensor für die 3D-Messung

Die HE-Reihe von großen Leitungs-Visionen kann mit einer Vielzahl von 3D-Sensoren für eine umfassende 2D/3D-Verbundmessung ausgestattet werden.Es kann auch mit berührungslosen Sensoren wie Sonde und Laser ausgestattet werden. Es unterstützt auch die RENSHAW-Fullserie von Sondenhalterungen, so dass Benutzer die automatische Umwandlung von Vollmaßstäbenmessungen auf einem Gerät abschließen können, was die Produktivität erheblich verbessert.

Unternehmensinformationen

Unsere Kunden und Agenten

Häufig gestellte Fragen

F1: Sind Sie eine Fabrik oder Handelsgesellschaft?

A1: Wir sind eine Fabrik und geben Ihnen die schnellste Antwort innerhalb von 24 Stunden.

F2: In welchem Bereich ist Ihr Unternehmen hauptsächlich tätig?

A2: Wir produzieren hauptsächlich Vision-Messmaschine, Koordinat-Messmaschine, CMM- und VMM-Installationen usw.

F3: Wie wähle ich die richtige Spezifikation?

A3: Solange Sie uns die Sorte und Größe des zu messenden Produkts mitteilen, wird Ihnen unser professionelles Team das Messgerät geeigneter Spezifikationen empfehlen.

Q4: Akzeptieren Sie kundenspezifischen Service?

A4: Wir können nicht nur typische Maschinen, sondern auch die Maschinen, die auf die Bedürfnisse des Kunden zugeschnitten sind, liefern.

F5: Wie lang ist Ihre Garantiezeit?

A5: Unsere Produktgarantiezeit beträgt 1 Jahr. Unsere Produktqualität ist sehr stabil und wir haben einige zerbrechliche Teile sehr verbessert. Sie können sich auf unsere Produktqualität verlassen.

Größe und Tag:

Herkunftsort:	Guangdong, China
Markenname:	UNIMETRO
Zertifizierung:	CE,ISO
Modellnummer:	Pferdestärken-Reihe

Min Bestellmenge:	1 Satz
Preis:	verhandelbar
Verpackung Informationen:	Holzgehäuse + Vakuumpaket
Lieferzeit:	15 ~ 20 Tage
Zahlungsbedingungen:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	5 Sätze pro Monat
