Detailinformationen

Modell:	HE-Serie	Produktname:	Vollautomatisches Bildmessgerät (Festportaltyp) – HP442
Wiederholbarkeit:	1,5 um	Genauigkeit:	1,6+L/200um
Auflösung der linearen Skala:	0,5 µm (0,1 µm optional)	Messmodus:	Vollautomatisch
Unterstützung:	OEM, ODM, Anpassung	Anwendungsszenario:	Laboratorium/Industrie
Garantie:	12 Monate	Gewicht (kg):	560
Wiederholgenauigkeit (um):	1.5
Hervorheben:	HP-Serie CNC-Visionmessmaschine , mit einer Leistung von mehr als 100 W und , Präzisionsmessung der Sicht auf Mikronebene

Produkt-Beschreibung

CNC-Vision-Messmaschine der HP-Serie – Präzisionsprüfung im Mikrometerbereich für Halbleiterkomponenten

Produktübersicht

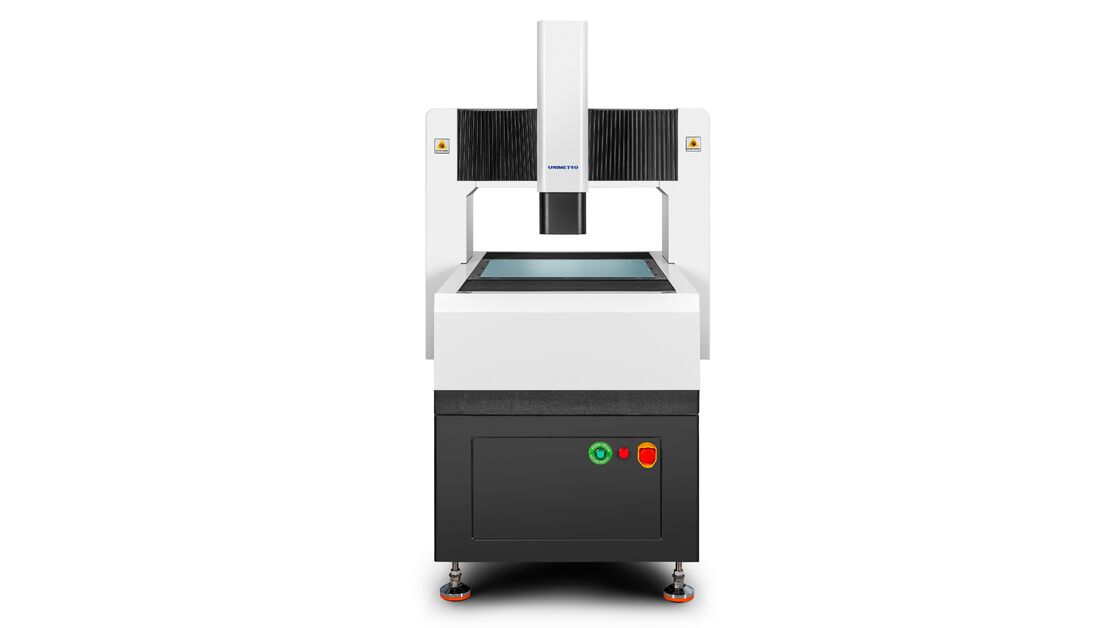

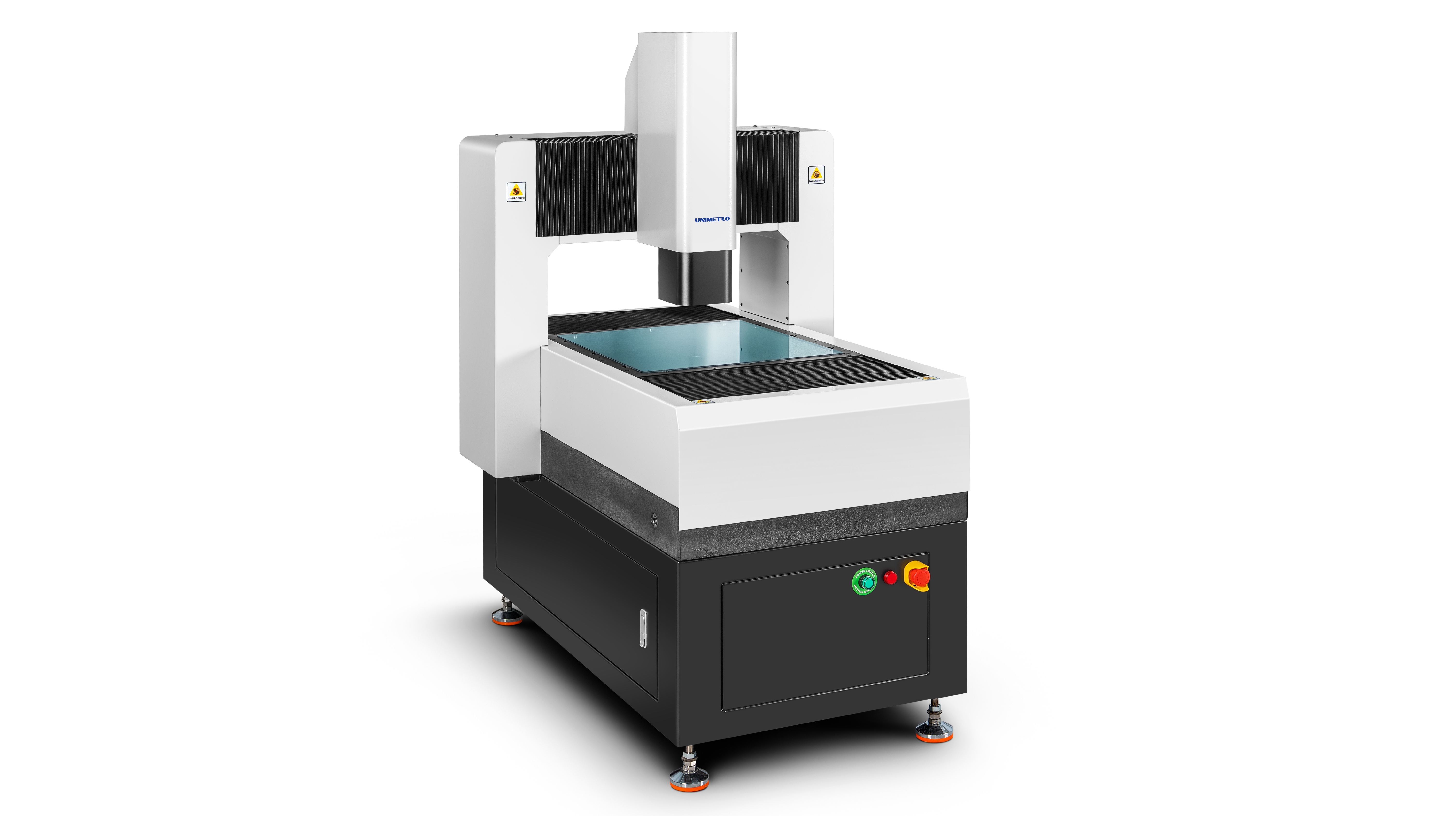

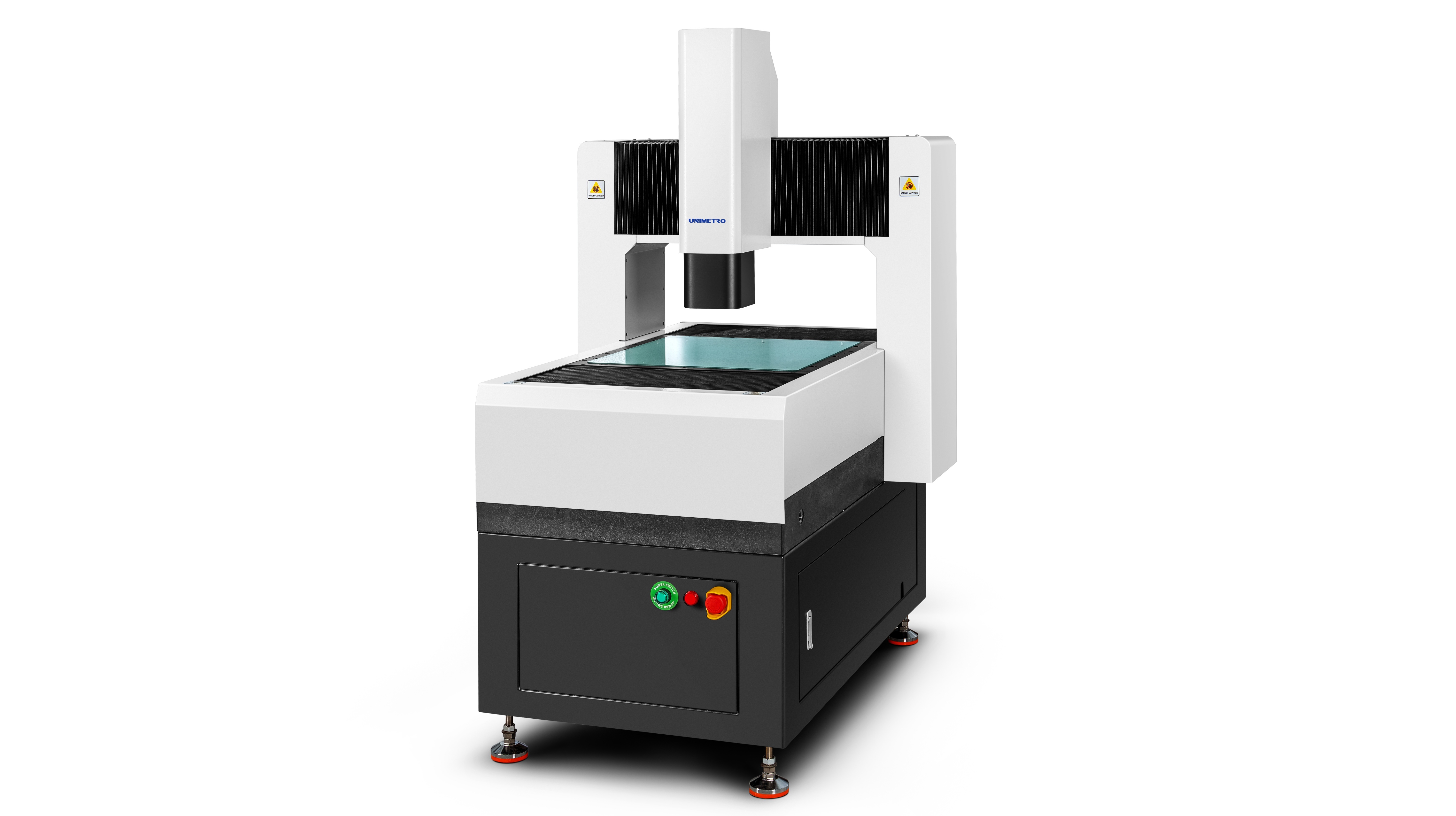

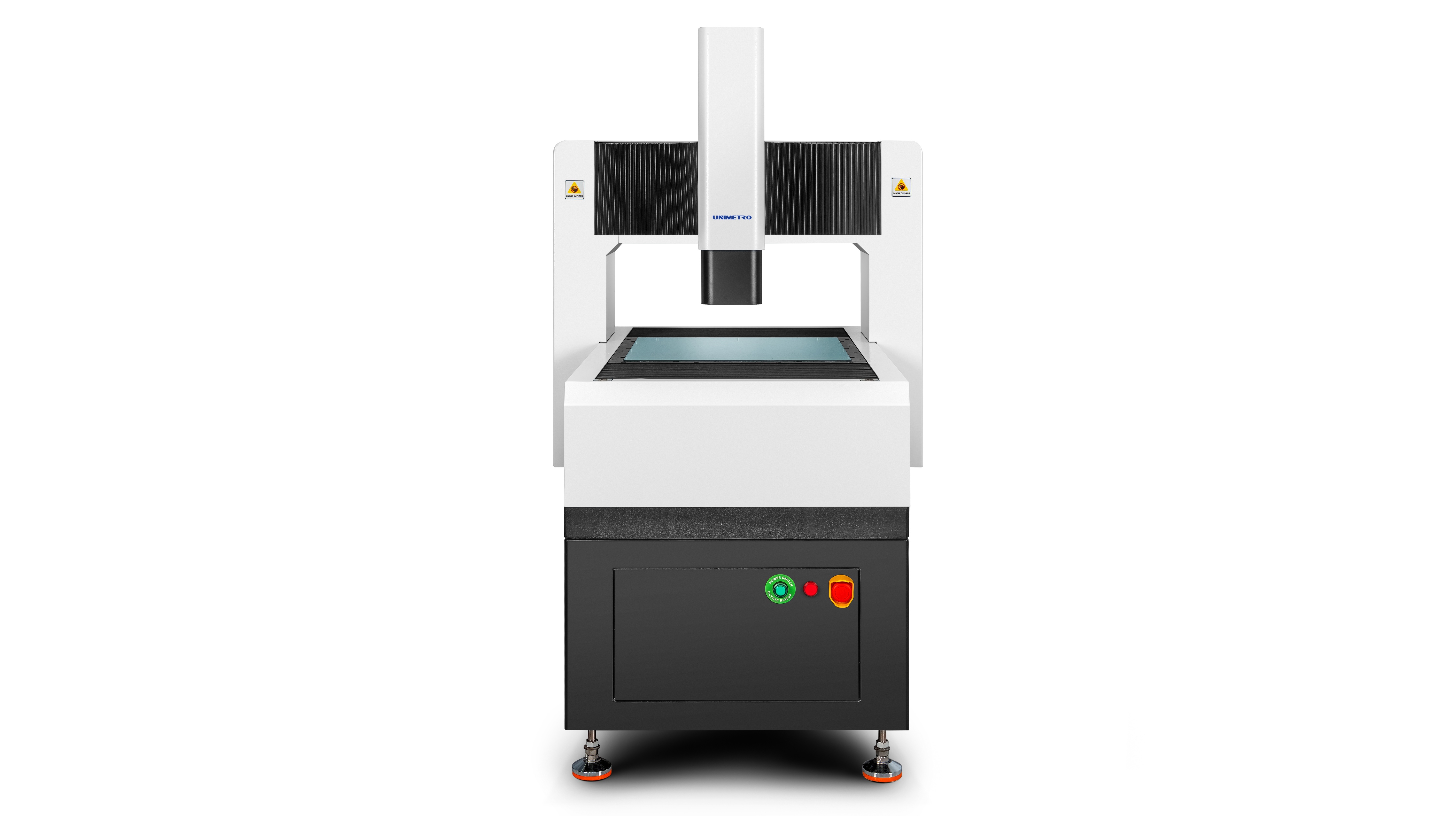

HP442 – Vollautomatisches Bildmessgerät (Festportaltyp)

HP: Hochpräzise (Hohe Präzision). Die Hauptmerkmale der Festportalmaschine sind hohe Präzision und vollständige Automatisierung. „HP“ bezieht sich in diesem Zusammenhang auf die Portalmaschine als „berührungsloses automatisches optisches Präzisionsprüfgerät im Mikrometerbereich“. Es trägt dazu bei, die allgemeine Produktionsgenauigkeit und Produktivität für die Kunden zu verbessern.

Technische Spezifikationen

Modell	PS 442	HP662	HP872
Abmessungen (mm) (X * Y * Z)	92012001600	112014001600	132016001600
Messbereich (mm) (X * Y * Z)	400400200	600600200	800700200
Genauigkeit (μm)	1,6 +L/200	1,6 +L/200	1,6 +L/200
Wiederholgenauigkeit (μm)	1.5	1.5	1.5
Gewicht (kg)	560	860	1600

Zusätzliche Spezifikationen

Auflösung:0,5 μm (0,1 μm optional)
Kamera:Farb-CCD-Kamera in Industriequalität
Linse:1x-10x (variable Vergrößerung)
Vergrößerung:20X – 200X (variiert je nach Kameramodell)
Videovergrößerung:18~195X (variiert je nach Kameramodell)
Arbeitsentfernung:85mm
Beleuchtung:Programmierbares Flächenlicht, LED-Parallellicht unten (optional: Koaxiallicht)
Antriebssystem:CNC-Steuerung, Linearmotorantrieb; Joystick, Maus-Tastatursteuerung
Auflösung der linearen Skala:0,1 μm

Anwendungen

Hauptmerkmale

Hochsteifes Strukturdesign

Bewegliche Brückenstruktur mit geschlossenem Rahmen und festem Messwerkstück, die eine große Tragfähigkeit und eine hervorragende Bewegungsleistung bietet
In das mechanische Design integrierte Finite-Elemente-Analysetechnologie für hohe Steifigkeit und Präzisionsstruktur
Granitbasis der Güteklasse 000 mit hoher Festigkeit, Korrosionsbeständigkeit und ausgezeichneter Stabilität
Arbeitstisch mit Aluminiumoxid-Oberflächenbehandlung für schnelle, flexible Aktionskontrolle, Haltbarkeit und Ästhetik

Hochpräzise Konfiguration

Offenes Gitterlineal von RENISHAW mit 0,5 μm Auflösung für hohe Präzision und Stabilität

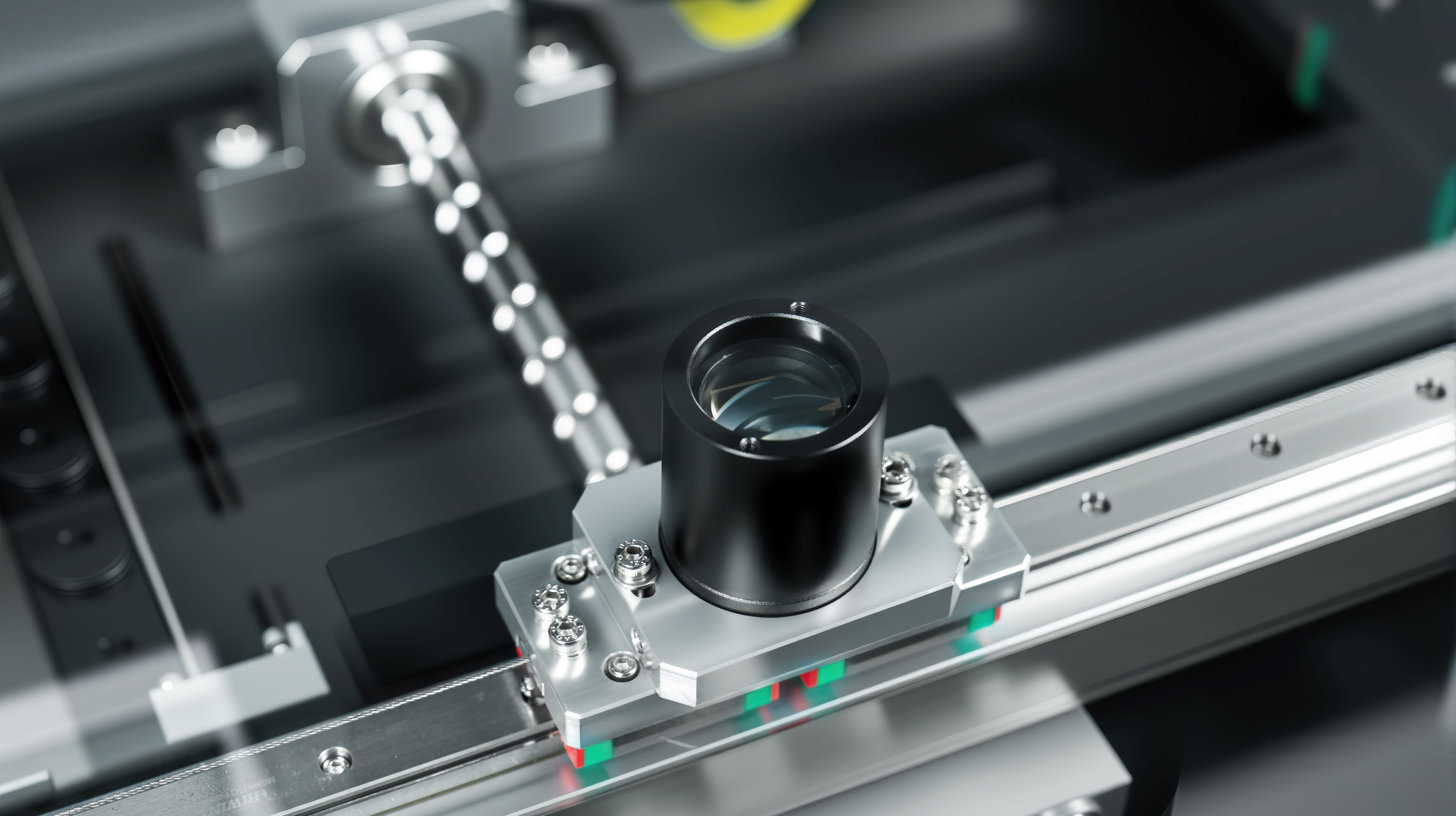

Präzisionslinearführungsschiene, Kugelumlaufspindel der Schleifmaschine und AC-Servomotor sorgen für Stabilität der Positioniergenauigkeit
Hochauflösende Giga-Digitalkamera mit 2 Megapixeln für klare Beobachtung und stabile Messung
6,5-fach hochauflösendes optisches Objektiv mit präzisem automatischem Zoom und schneller Pixelkalibrierung

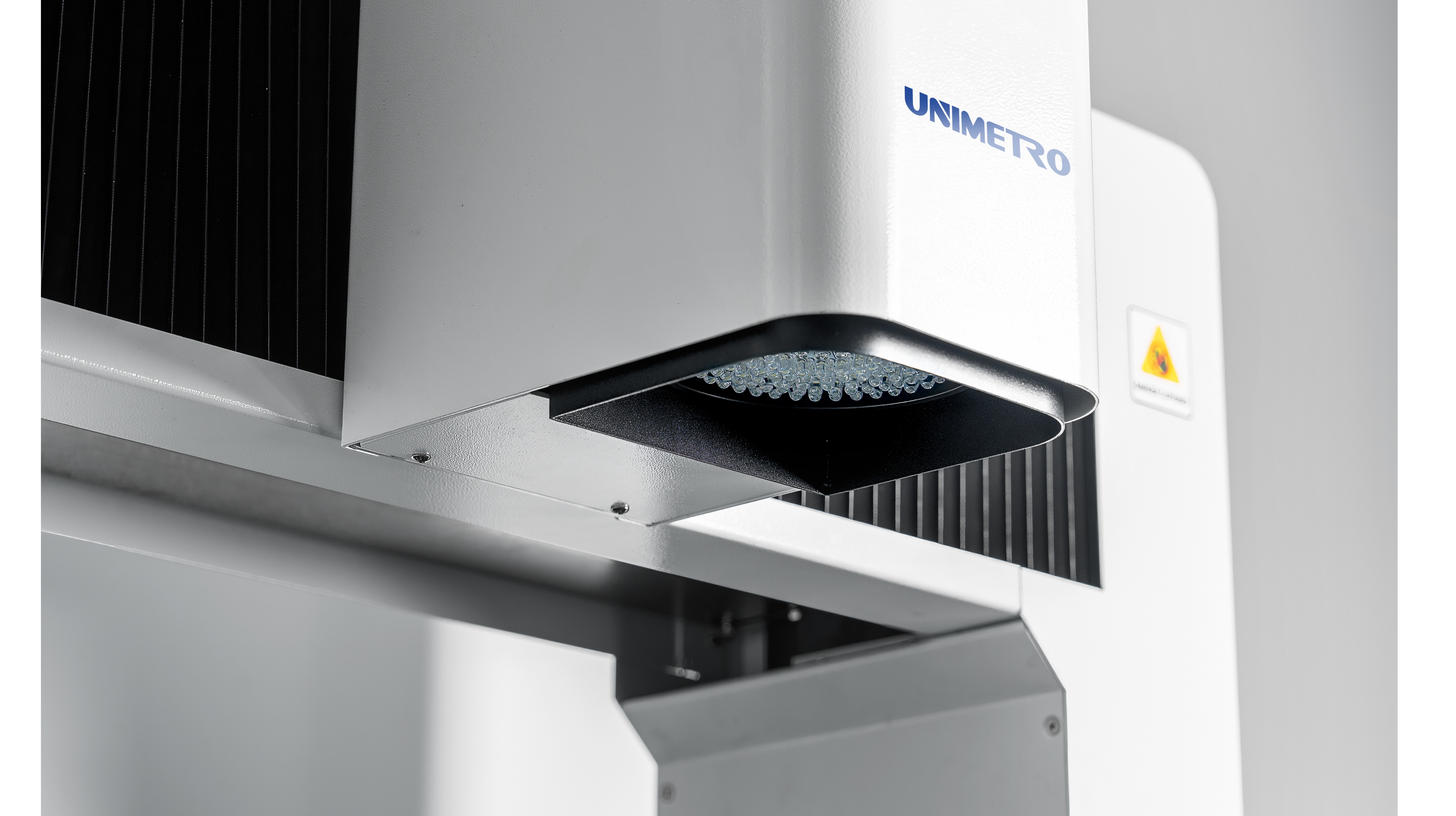

Programmierbare 5-Ring-8-Zonen-LED-Flächenlichtquelle mit Transmissionsparallel-LED-Konturlichtquellensystem und intelligenter Helligkeitseinstellung in 256 Stufen
Vollachsen-CNC-Steuerung mit AC-Servomotorantrieb mit geschlossenem Regelkreis

Optionaler Multisensor für 3D-Messung

Das große Vision-Messgerät in Portalbauweise der HE-Serie kann mit einer Vielzahl von 3D-Sensoren für umfassende 2D/3D-Verbundmessungen ausgestattet werden. Es kann auch mit berührungslosen Sensoren wie Sonde und Laser ausgestattet werden. Unterstützt die komplette RENSHAW-Serie von Sondenhalterungen, sodass Benutzer die automatische Umwandlung von Messungen im gesamten Maßstab auf einem Gerät durchführen können, was die Produktivität erheblich steigert.

Unternehmensinformationen

Unsere Kunden und Agenten

Häufig gestellte Fragen

F1: Sind Sie eine Fabrik oder ein Handelsunternehmen?

A1: Wir sind eine Fabrik und geben Ihnen die schnellste Antwort innerhalb von 24 Stunden.

F2: Worin besteht Ihr Unternehmen hauptsächlich?

A2: Wir produzieren hauptsächlich Vision-Messmaschinen, Koordinatenmessgeräte, CMM- und VMM-Vorrichtungen usw.

F3: Wie wählt man die passende Spezifikation aus?

A3: Sofern Sie uns Art und Größe des zu messenden Produkts mitteilen, berät Sie unser professionelles Team über Messgeräte mit geeigneten Spezifikationen.

F4: Akzeptieren Sie maßgeschneiderten Service?

A4: Seien Sie sicher! Wir können nicht nur typische Maschinen liefern, sondern auch auf die Bedürfnisse des Kunden zugeschnittene Maschinen.

F5: Wie lange ist Ihre Garantiezeit?

A5: Unsere Produktgarantiezeit beträgt 1 Jahr. Unsere Produktqualität ist sehr stabil und wir haben einige zerbrechliche Teile stark verbessert. Sie können sich auf die Qualität unserer Produkte verlassen.
