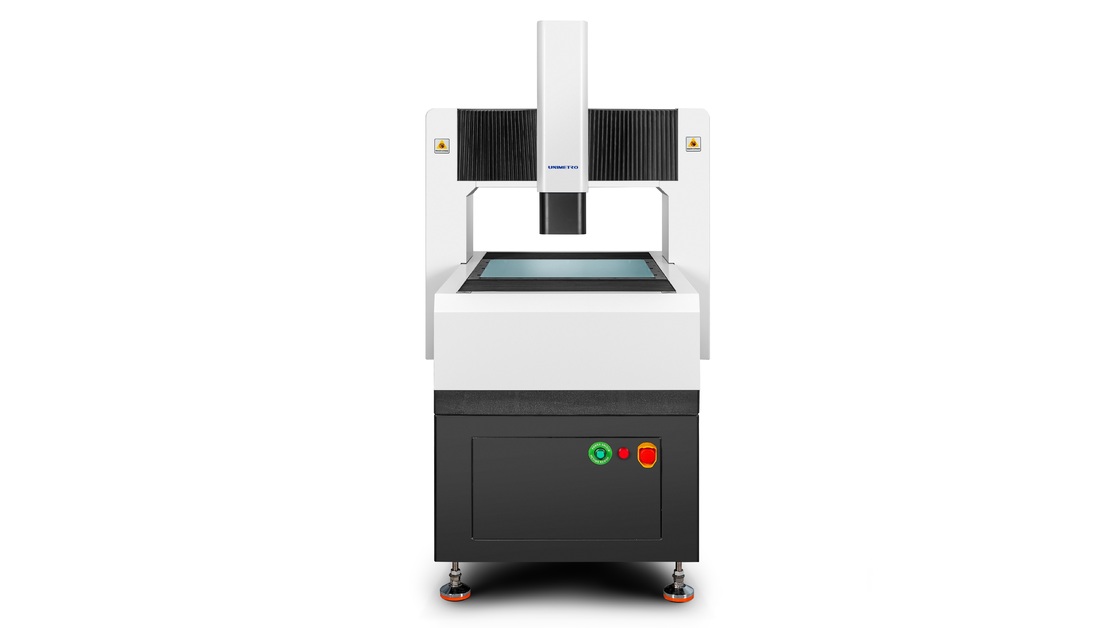

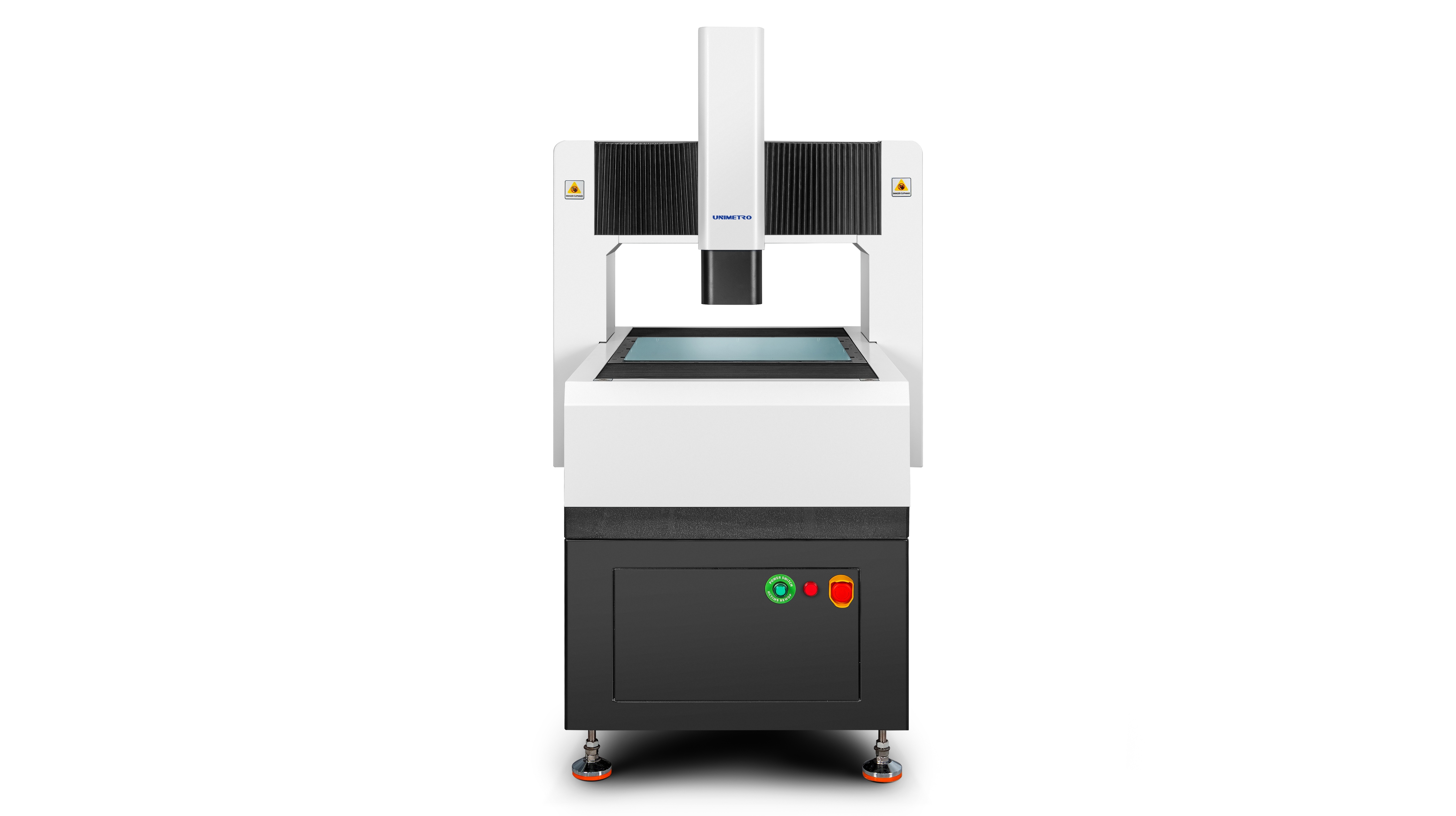

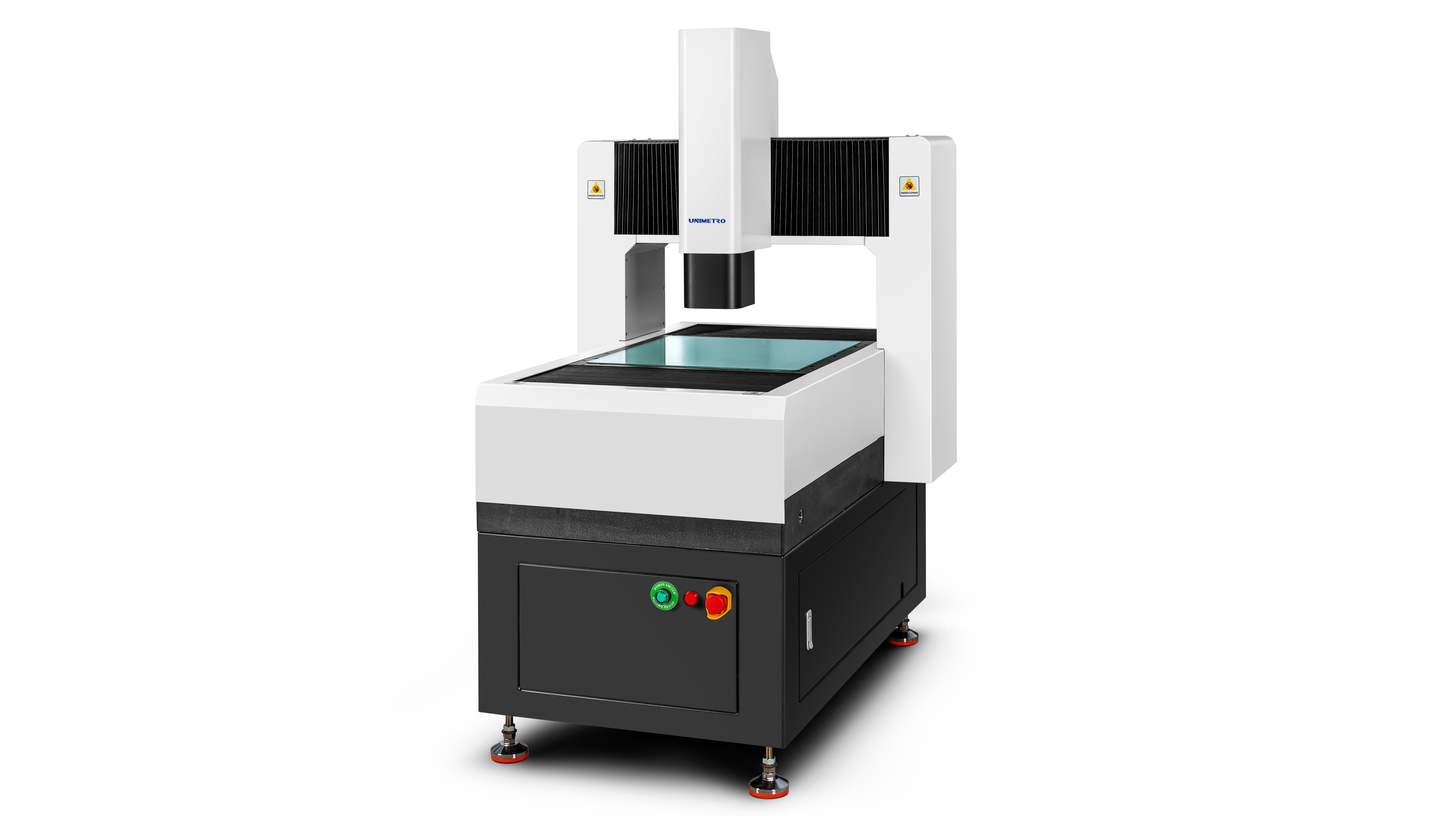

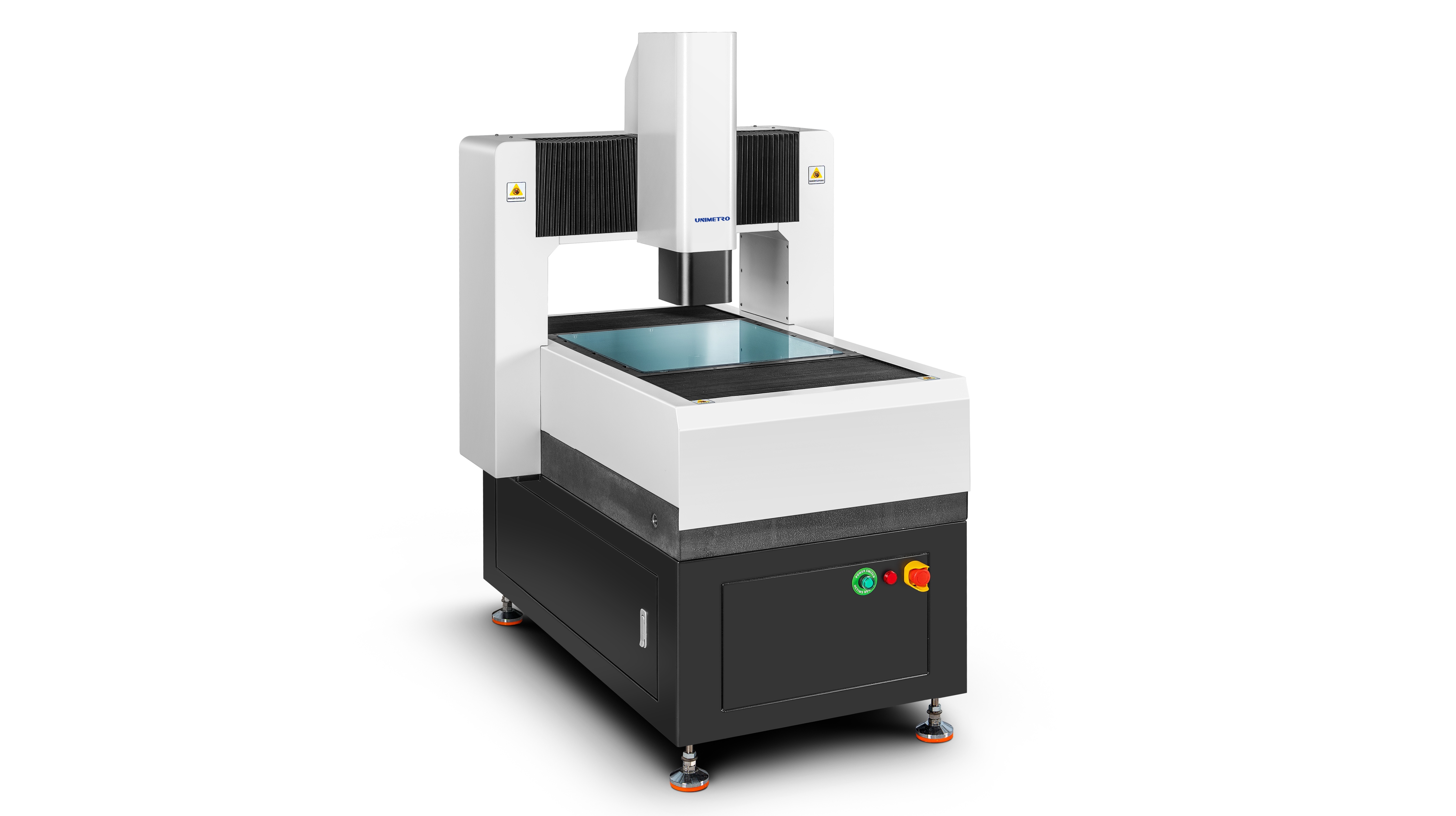

Vollautomatisches Bildmessgerät (Festportal-Typ) - HP442
Übersicht über das Produkt
HP: Hochpräzision (Hochpräzision)
Die wichtigsten Merkmale der festen Portale sind hohe Präzision und volle Automatisierung."HP" bezeichnet in diesem Zusammenhang die Portalenmaschine als "kontaktloses automatisches optisches Präzisionsprüfgerät auf Mikronebene"Es trägt dazu bei, die Gesamtproduktionsgenauigkeit und Produktivität für Kunden zu verbessern.
Parameter
| Modell |
HP 442
|
HP662
|
HP872
|
|
Abmessungen (mm)
(X x Y x Z)
|
920 x 1200 x 1600
|
1120*1400*1600
|
1320*1600*1600
|
|
Messbereich (mm) (X x Y x Z)
|
400*400*200
|
600*600*200
|
800*700*200
|
|
Genauigkeit (um)
|
1.6 + L/200
|
1.6 + L/200
|
1.6 + L/200
|
|
Wiederholbarkeit (um)
|
1.5
|
1.5
|
1.5
|
|
Gewicht ((kg)
|
560
|
860
|
1600
|
|
Entschließung
|
0.5 μm (optional 0,1 μm)
|
Farb-CCD-Kamera für Industriezwecke |
|
Linsen
|
1x-10x (variable Vergrößerung)
|
|
Vergrößerung
|
20X - 200X (Die Vergrößerung variiert je nach Modell der ausgewählten Kamera; die tatsächliche Vergrößerung hängt von den Messdaten ab.) |
|
Videovergrößerung
|
18~195X (je nach verschiedenen Modellen der ausgewählten Kamera ändert sich die Vergrößerung; die tatsächliche Vergrößerung hängt von den Messdaten ab)
|
|
Arbeitsdistanz
|
85 mm |
|
Erleuchtung
|
Programmierbare Oberflächenleuchte, LED-Bodenleuchte (optional: Koaxialleuchte)
|
| Antriebssystem |
CNC-Steuerung, lineare Motorantrieb; Steuerung des Griffes, Steuerung der Maus/Tastatur |
|
Auflösung in linearer Skala (um)
|
0.1m |
Anwendung
Teile aus Kunststoff
Teile aus Metall
Stempelformen
Teile aus Gummi
Elektronischer Teil
PCBA-Teil
Teil des Getriebes
Ich...
Eigenschaften
◆Konstruktion einer starren Struktur:
1) Die gesamte geschlossene Struktur der beweglichen Brücke wird übernommen, das Messwerkstück ist fixiert, die Tragfähigkeit ist groß und die Bewegungsleistung ist gut.
2) Einführung der Finite-Element-Analyse-Technologie in die mechanische Konstruktion, um eine hohe Steifigkeit und hohe Präzision der mechanischen Struktur zu gewährleisten.
3) Granitbasis der Klasse 000 mit hoher Festigkeit, Korrosionsbeständigkeit und guter Stabilität.
4) Oberflächenbehandlungsarbeitstisch mit Aluminiumoxid, schnelle und flexible Steuerung, langlebig und schön.
◆Hochpräzisionskonfiguration:
1) RENISHAW offene Gitterlinie, Auflösung 0,5 mm, hohe Präzision und gute Stabilität.

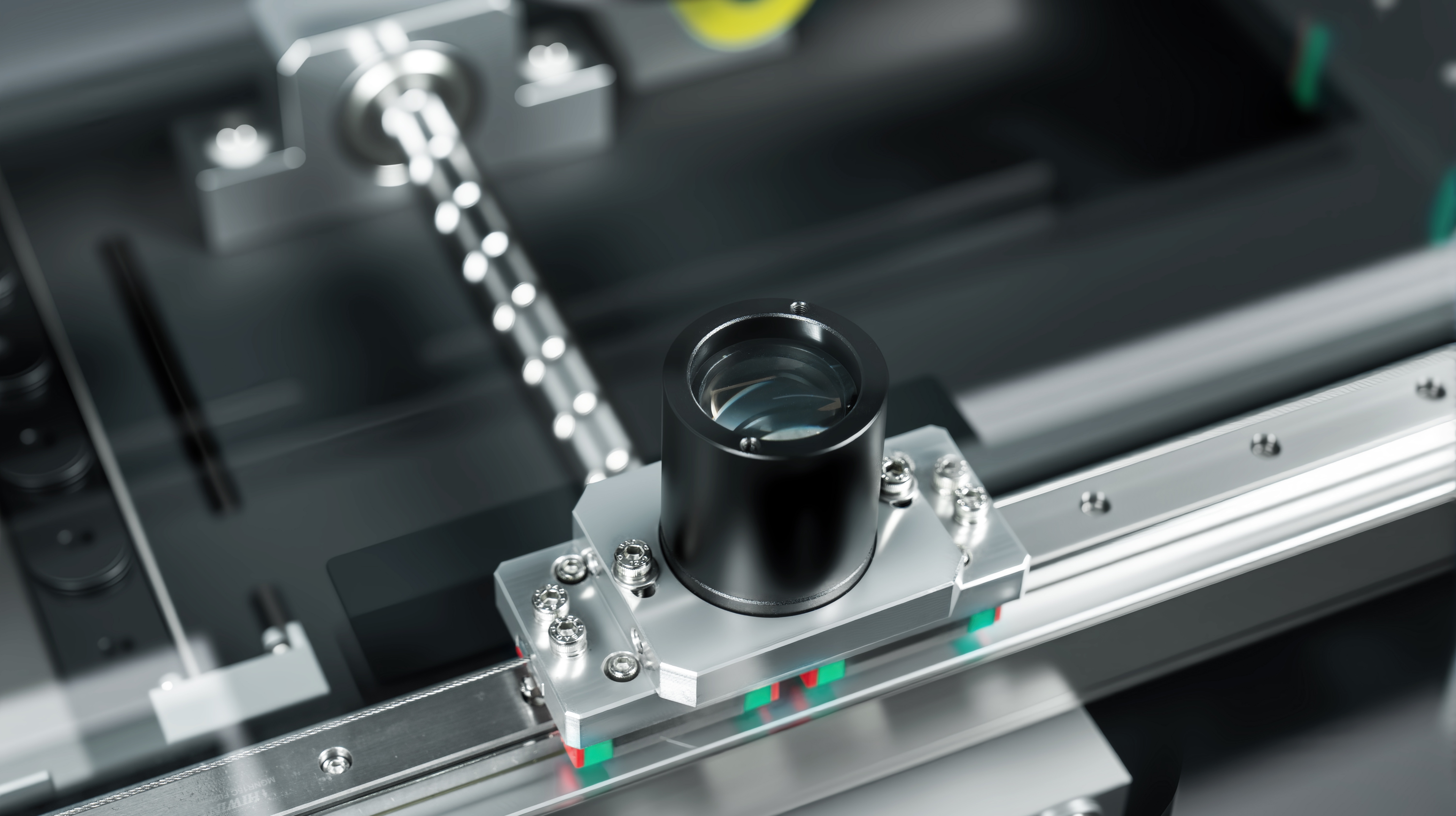

2) Präzision lineare Führungsschiene, Kugelschraube des Schleifers und Wechselstrom-Servomotor sorgen für die Stabilität der Positionsgenauigkeit des Maschinensystems.
3) 2M-Pixel-Hoch-Definition-Farb-Giga-Digitalkamera erfüllt die Anforderungen an klare Beobachtung und stabile Messung.
4) 6,5x hochauflösende optische Linse, genauer automatischer Zoom, schnelle Pixelkalibrierung.

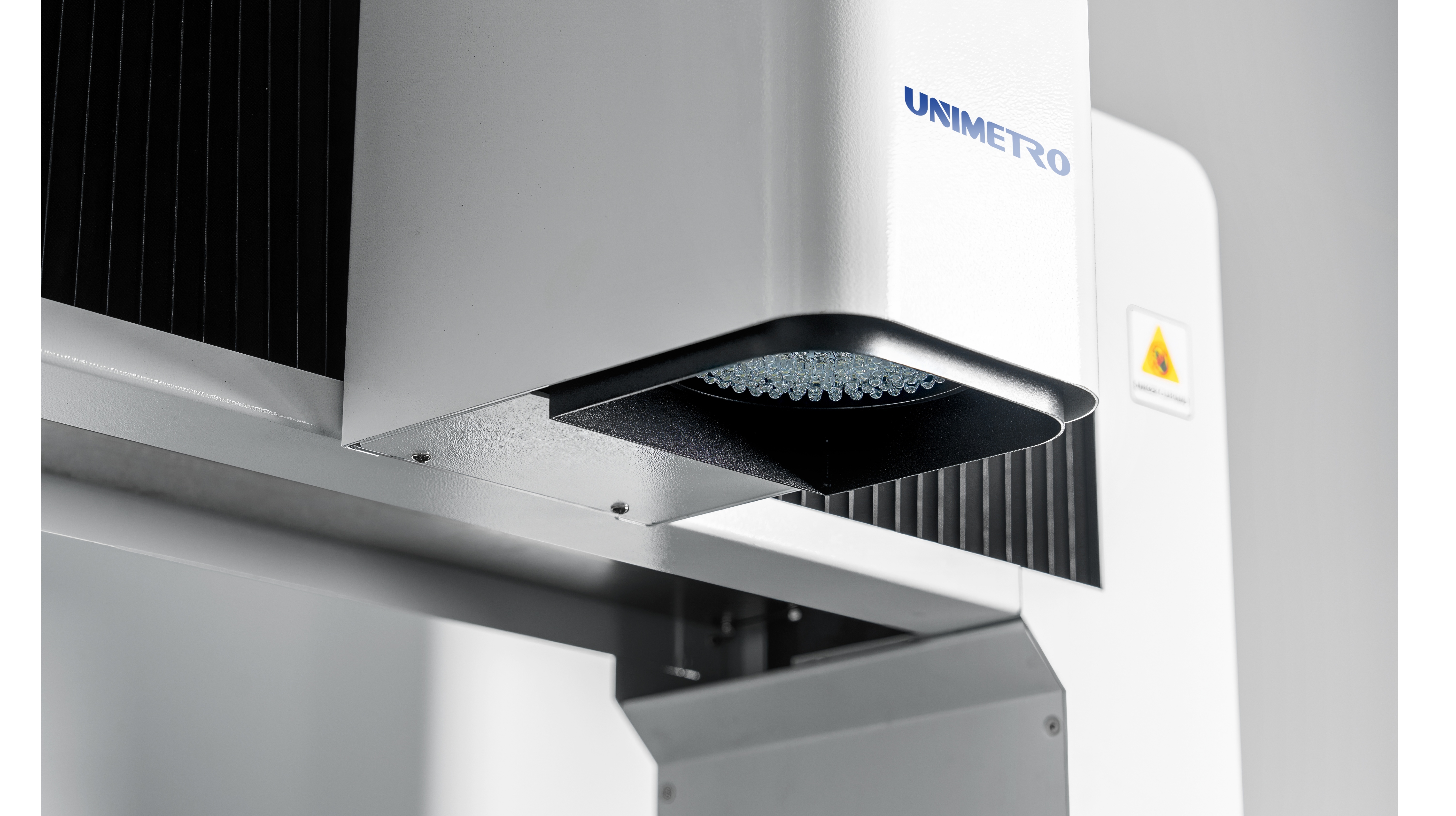

5) Programmierbare 5-Ring 8-Zonen-LED-Oberflächenlichtquelle, Übertragungsparallel-LED-Lichtschaltungssystem, intelligente Helligkeitsregelung auf 256 Stufen.
6) Vollsachsige CNC-Steuerung, Wechselstrom-Servomotorantrieb in geschlossenem Kreislauf.
◆Zusätzliche Multiesensor für 3D-Messungen:
Die HE-Reihe von großen Leitungs-Visionsmessgeräten kann mit einer Vielzahl von 3D-Sensoren für eine umfassende 2D / 3D-Verbundmessung ausgestattet werden.Es kann auch mit berührungslosen Sensoren wie Sonde und Laser ausgestattet werden. Es unterstützt auch die RENSHAW-Fullserie von Sondenhalterungen, so dass Benutzer die automatische Umwandlung von Vollmaßstäbenmessungen auf einem Gerät abschließen können, was die Produktivität erheblich verbessert.
