Schneidwerkzeug-Inspektionssystem mit 80 mm X-, 60 mm Y-Verfahrweg und 60 mm Z-Messbereich

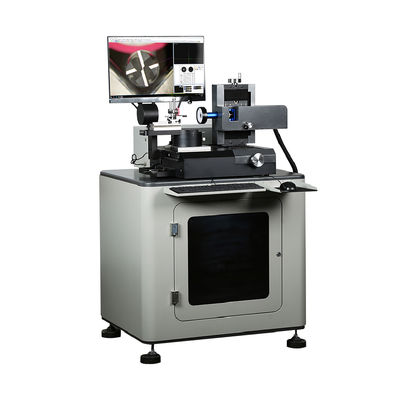

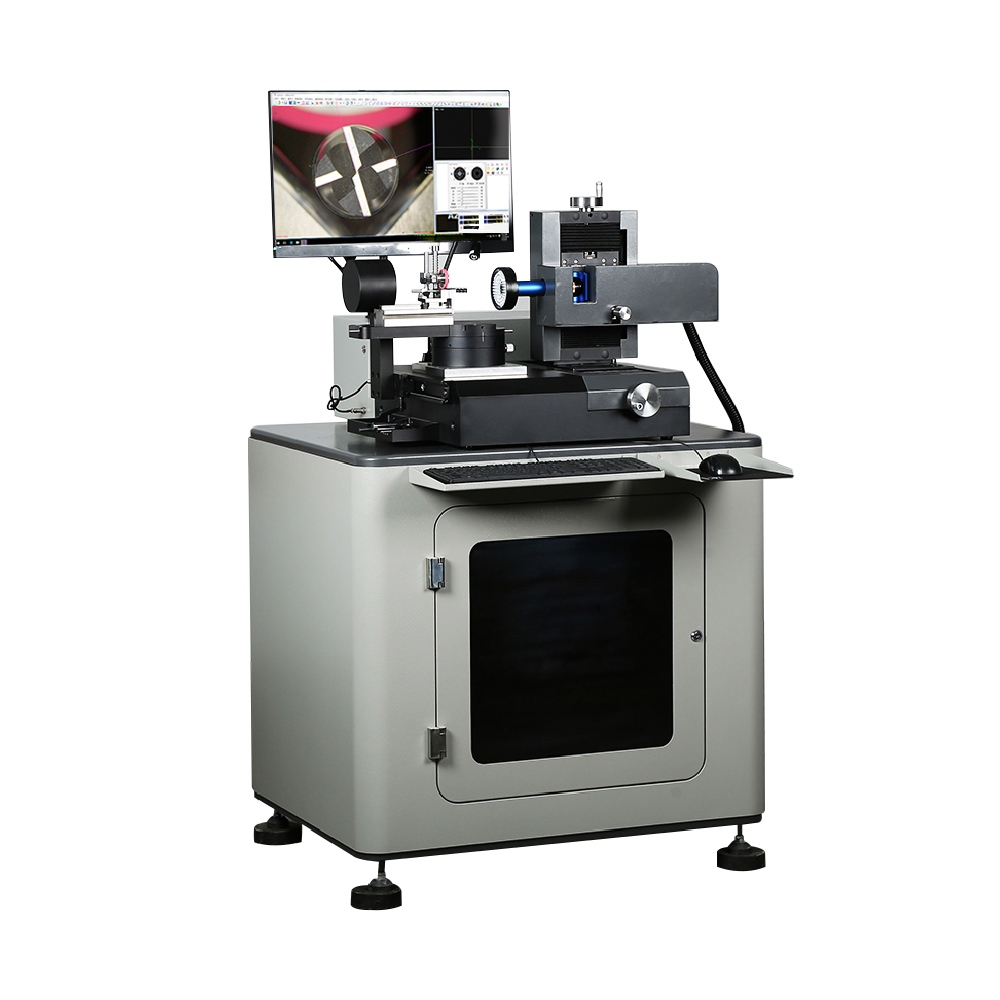

Das Werkzeuginspektionssystem UNIMETRO RANGER600 ist eine universelle Messmaschine für Bohrer, Fräser und Senker mit flexiblem Beleuchtungssystem. Dank seines kompakten Designs und seiner hohen Stabilität kann der RANGER600 im Messraum, bei der Eingangskontrolle oder direkt in der Produktion eingesetzt werden.

Konfiguriert mit der universellen Messsoftware SMARTOOL ist der RANGER600 das ideale Instrument für alle Arten von Metallschneidwerkzeugen, von der schnellen Überprüfung einzelner Kriterien bis zur vollständigen Kontrolle spezieller Werkzeuggeometrien. Mit dem RANGER600 können Benutzer problemlos einen PUT-MEASURE-ANALYSE-Messvorgang durchführen.

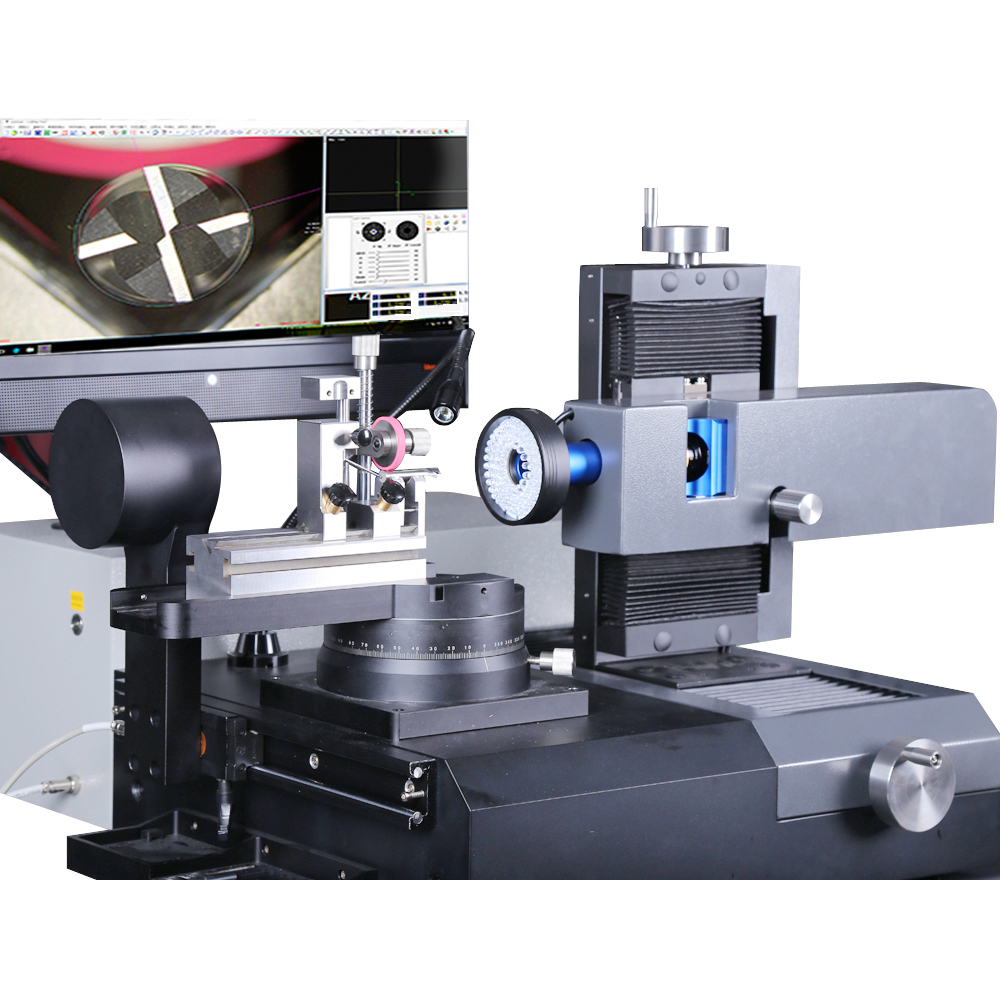

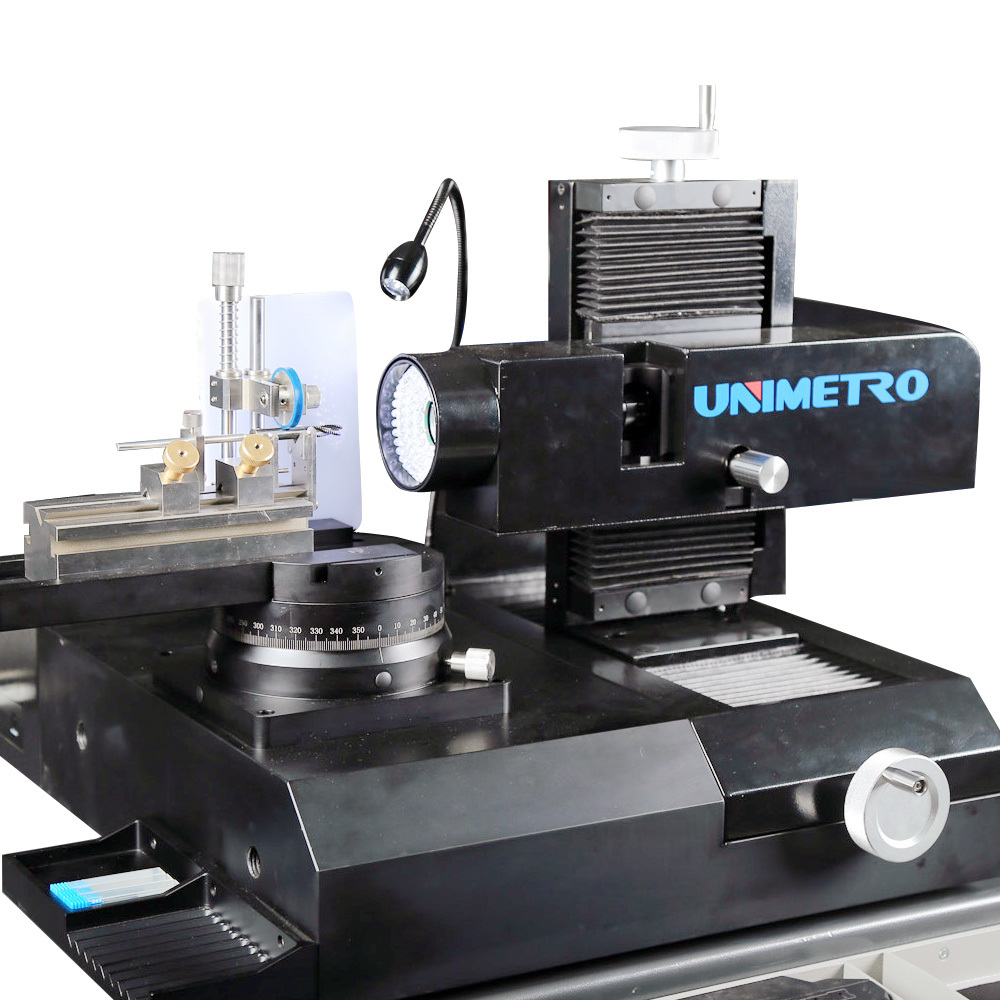

Der Drehtisch des RANGER600 bietet zwei mechanisch feste Winkel (0° und 90°) für eine schnelle und präzise Werkzeugwinkelpositionierung während der Messung. Die 0°-Position ermöglicht die Messung des Werkzeugendes, des Werkzeugendes – Mittelschaft und des Werkzeugendes – vorderer Winkel. Die 90°-Position eignet sich für Messungen des Schrägungswinkels, des axialen Vorderwinkels, des ersten hinteren Winkels, des zweiten hinteren Winkels und des Neigungskantenwinkels.

Für andere Winkelanforderungen können Benutzer den im Drehtisch integrierten präzisen Encoder nutzen, dessen Winkelwerte in der Software angezeigt werden.

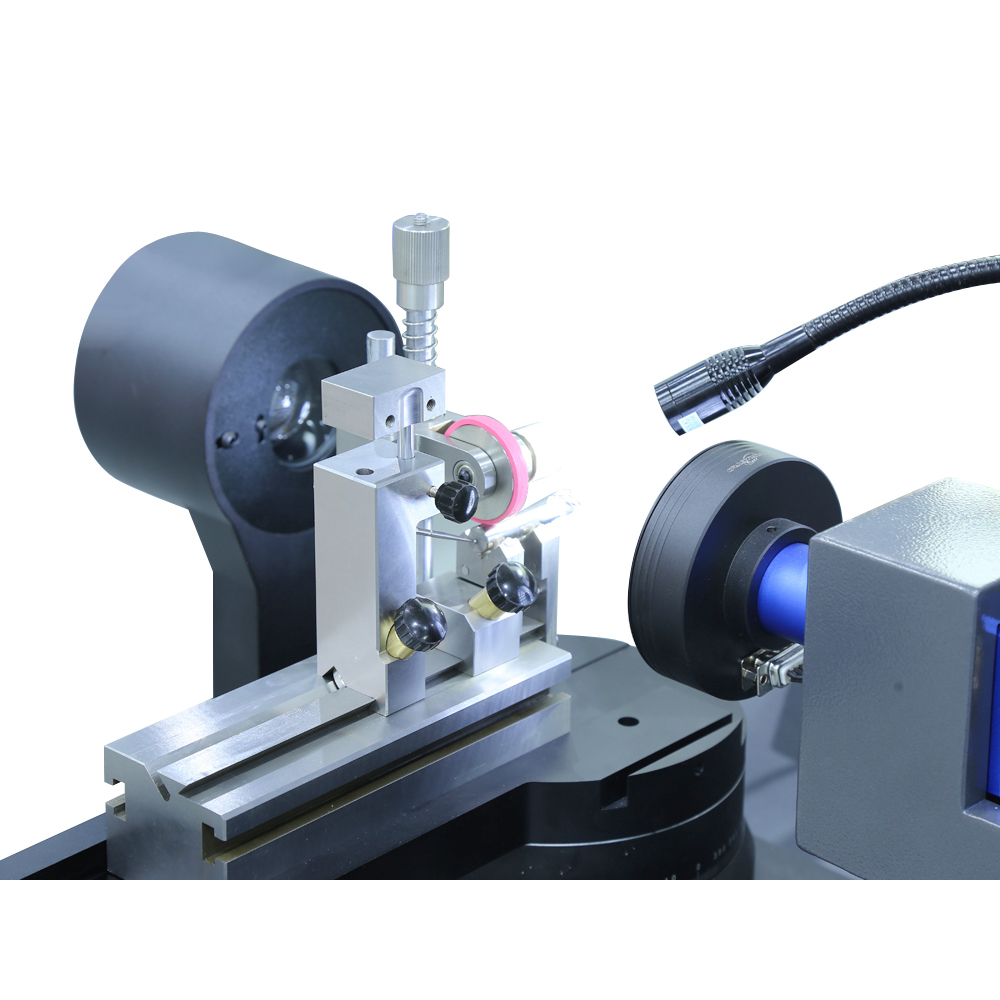

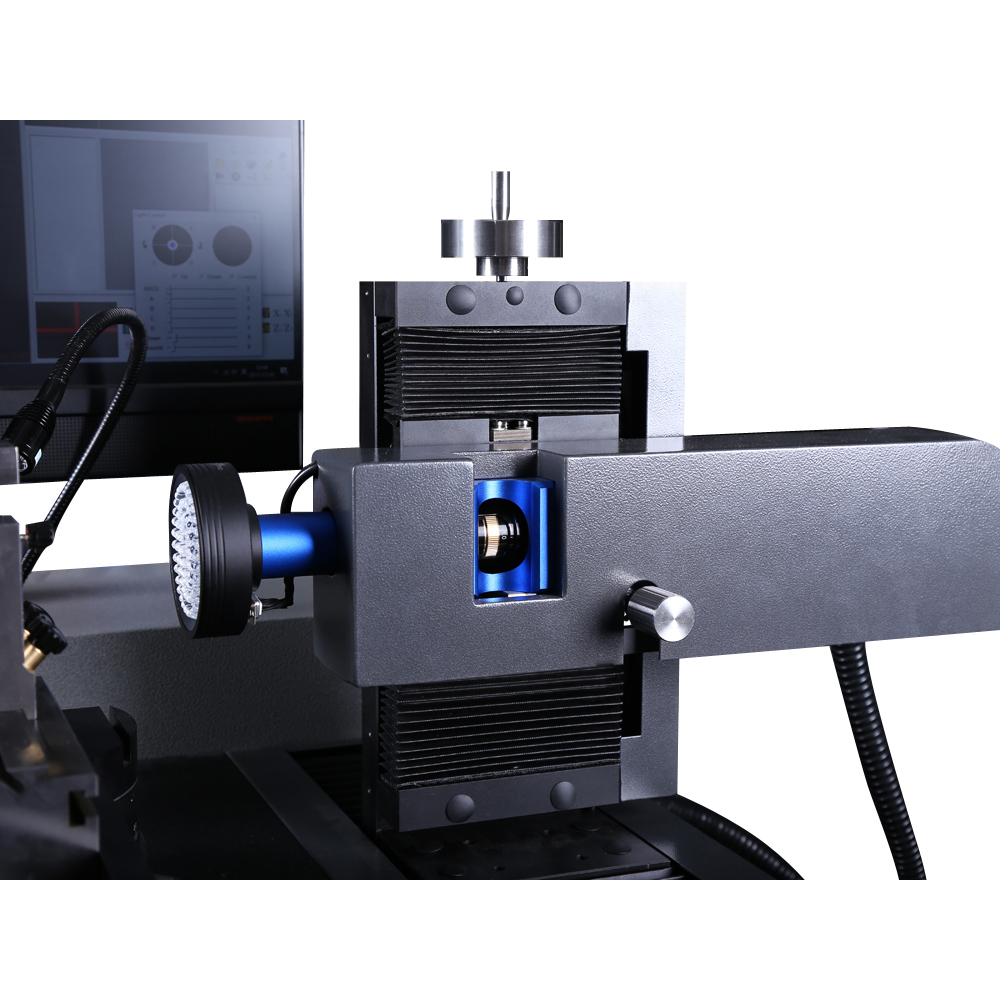

Das System umfasst ein dimmbares Zusatzlicht an einem flexiblen Arm zur lokalen Bildverbesserung und ein LED-Lichtmodul mit parallelem Lichtwegkontur, das sich entlang der X-Achse bewegt, um eine optimale Bildgebung für die Werkzeugkonturmessung zu ermöglichen.

Die SMARTOOL Cutting Tools-Messsoftware basiert auf hochpräziser optischer und digitaler Messtechnologie und bietet eine intuitive Bedienung und zahlreiche Messalgorithmen speziell für Werkzeuge, die in Schleifbetrieben hergestellt oder geschärft werden.

UNIMETRO ist ein professioneller Hersteller von Messgeräten mit über 10 Jahren Erfahrung und bietet leistungsstarke Produkte zu angemessenen Preisen. Wir sind auf Messprodukte mittlerer bis hoher Qualität spezialisiert und bieten unseren Kunden komplette Messlösungen mit hoher Genauigkeit.
