Universelles Werkzeuginspektionssystem mit 80 mm X-Achse, 60 mm Y-Achse und 60 mm Z-Achse

Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range
Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range
Grundlegende Informationen
Herkunftsort: Guangdong, China
Markenname: UNIMETRO
Zertifizierung: CE,ISO
Modellnummer: Ranger 600
Min Bestellmenge: 1
Preis: $15,600-22,000
Bestpreis Kontakt
Detailinformationen
Verfahrweg der X-Achse: 80mm Verfahrweg der Y-Achse: 60mm
Bereich der Z-Achse: 60mm Max -Werkzeugdurchmesser: 20mm
Max -Werkzeuglänge: 200mm Arbeitsabstand: 90mm
Kameraauflösung: 2m Pixel HD -Kamera/5m Pixel HD -Kamera (optional) Objektivtyp: 0.7-4.5X beulte Zoomobjektiv ein
Auflösung der linearen Skala: 0.0001mm Vergrößerungsbereich: 12.6X~79.2X/25.2X~158.4X (optional)
Sichtfeld: 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (optional) Messgenauigkeit: X ~ y, (2,5+l/100) µm
PC-System: All-in-One PC-System, Windows 10 OS, 24 "LCD-Monitor Beleuchtungs-Art: 8 Abschnitte LED -Ringlicht, Konturlicht, flexibles Hilfslicht
Eingabeformat: DXF -Dateien Ausgabeformat: Excel, DXF
Hervorheben:

80mm X Axis Travel Tool Inspection System

,

60mm Y Axis Travel Cutting Tool Measuring Machine

,

60mm Z Axis Measuring Range Tool Measuring System

Produkt-Beschreibung

Messsystem für Fräsmaschine zur Messung von Randbreitenwinkel

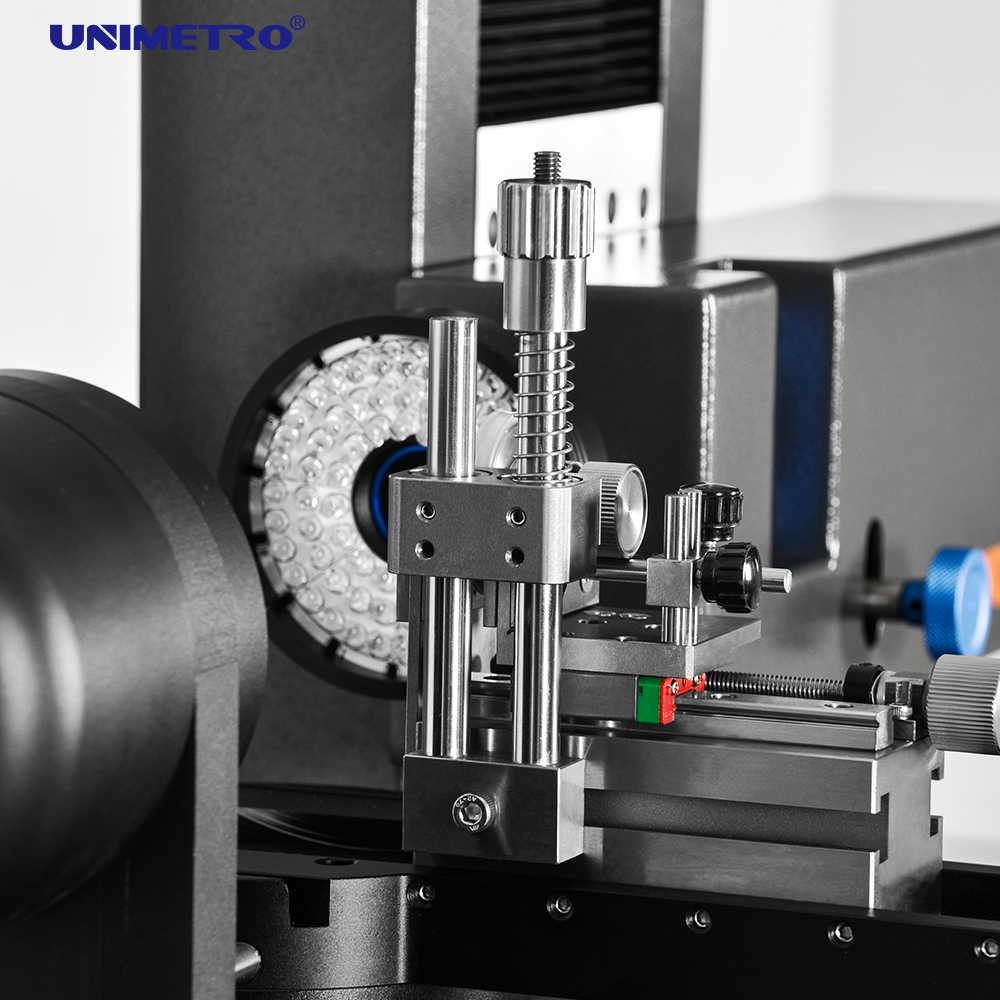

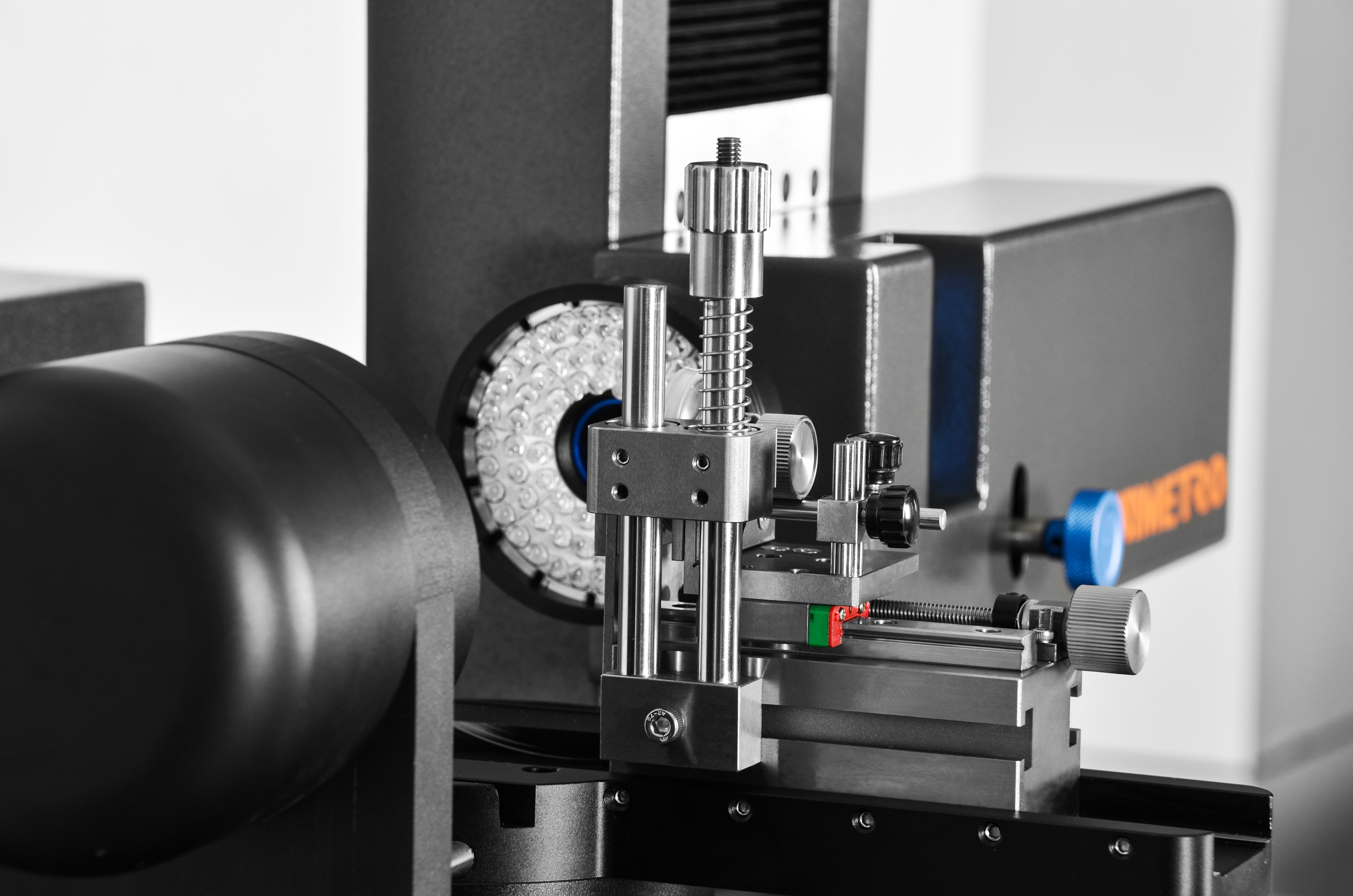

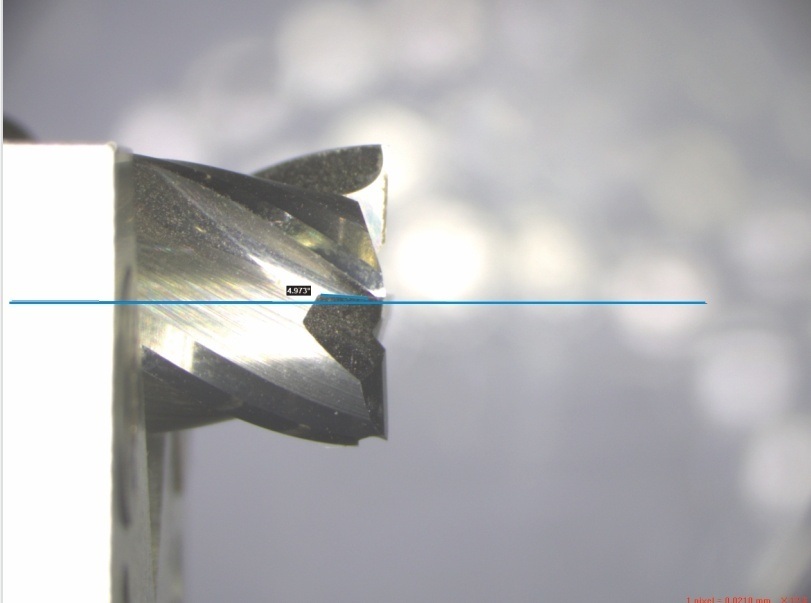

UNIMETRO RANGER600 Tool Inspection System Close-up of RANGER600 measuring interface
Anwendung des Produkts
Das UNIMETRO RANGER600 Werkzeugprüfsystem ist eine universelle Messmaschine für Bohrmaschinen, Fräsmaschinen und Spülbecken mit einem flexiblen Beleuchtungssystem.Durch sein kompaktes Design und seine außergewöhnliche Stabilität eignet er sich für Messräume, der Inspektion unterzogen wird oder direkt in der Produktion verwendet wird.
Mit der universellen Messsoftware SMARTOOL konfiguriert, bietet der RANGER600 eine umfassende Steuerung spezieller Werkzeuggeometrien, von einfachen Konturprüfungen bis hin zu vollständigen Winkelmessungen.Das System ermöglicht ein optimiertes PUT-MEASURE-ANALYSE-Verfahren für alle Arten von Metallschneidwerkzeugen.

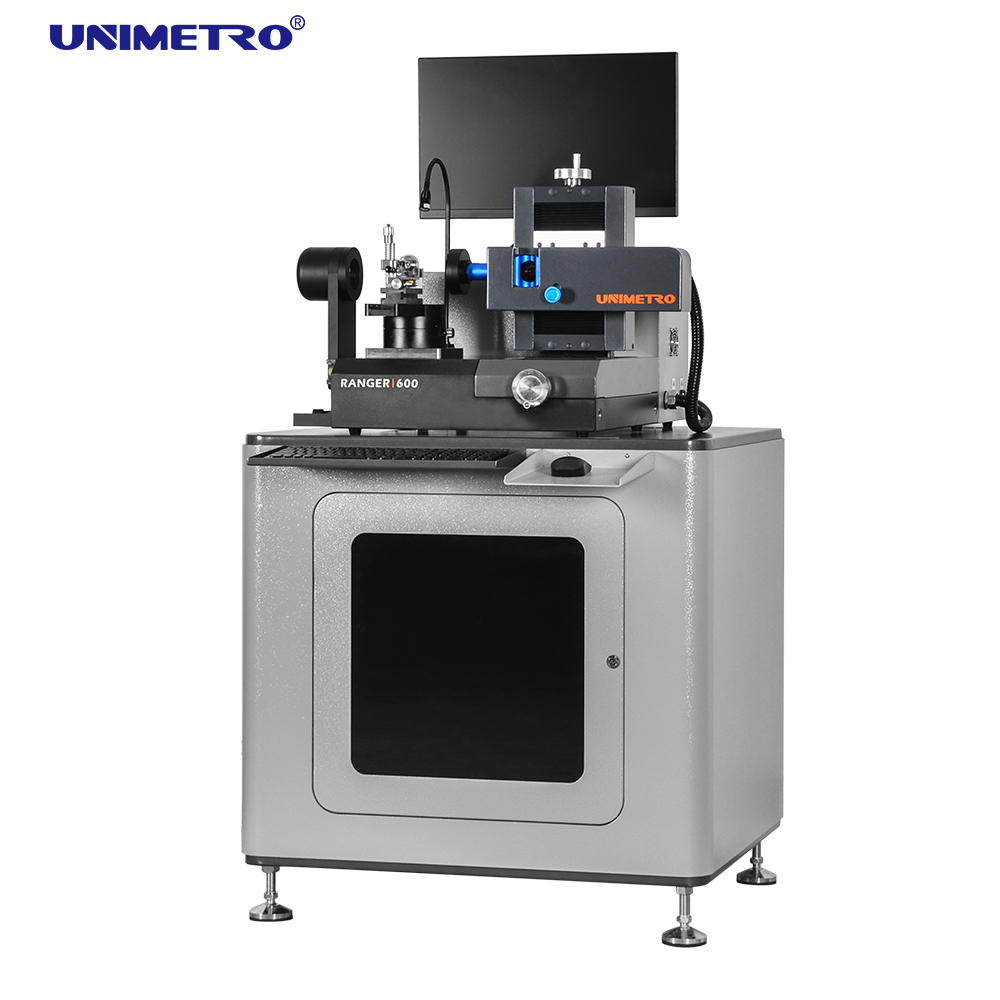

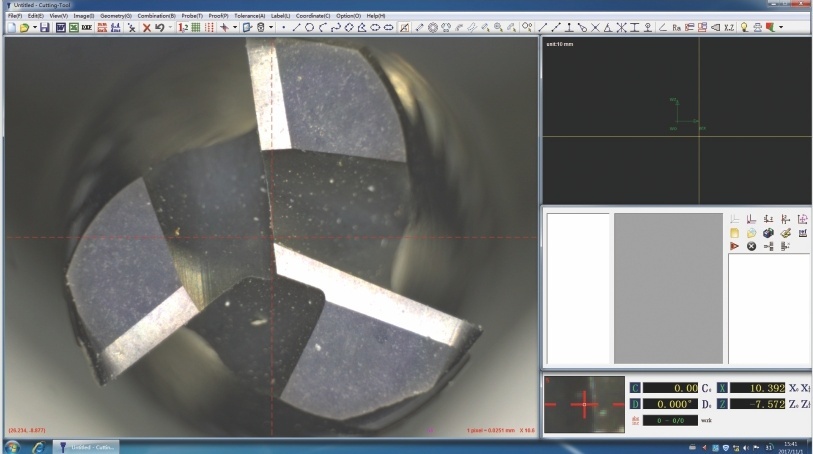

RANGER600 system overview SMARTOOL software interface
Technische Spezifikation
Parameter Wert
X-Achsenbewegung 80 mm
Y-Achse Fahrt 60 mm
Messbereich der Z-Achse 60 mm
Maximaler Werkzeugdurchmesser 20 mm
Maximale Werkzeuglänge 200 mm
Arbeitsdistanz 90 mm
Linsen 0.7-4.5X-Zum-Objektiv mit Verstopfung
Kamera 2M-Pixel-HD-Kamera/5M-Pixel-HD-Kamera (optional)
Auflösung in linearer Skala 0.0001 mm
Vergrößerung 12.6X~79.2X/25.2X~158.4X (optional)
Sichtfeld 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (optional)
Messgenauigkeit X~Y,(2,5+L/100) μm, L ist die gemessene Länge
PC All-in-One-PC-System, Betriebssystem Windows 10, mit 24-Zoll-LCD-Monitor
Erleuchtung 8 Sektionen LED-Ringlicht, Konturlicht und flexibles Hilfslicht, alle mit Software gesteuert und programmierbar
Eingabeformat DXF-Dateien
Ausgabeformat EXCEL,DXF
Fortgeschrittene Konstruktionsmerkmale
  • Ergonomisches Design mit solider Konstruktion für Stabilität
  • Aufnahme von HD-Bildern mit optionalem Mikroskopvergrößerungsniveau
  • Stabiler V-Block für das sichere Halten und Ausrichten von Werkzeugen
  • Mechanische festgelegte Messwinkel bei 0° und 90° auf einer Drehbühne
  • Hochgenauer eingebetteter Encoder für eine präzise Winkelposition

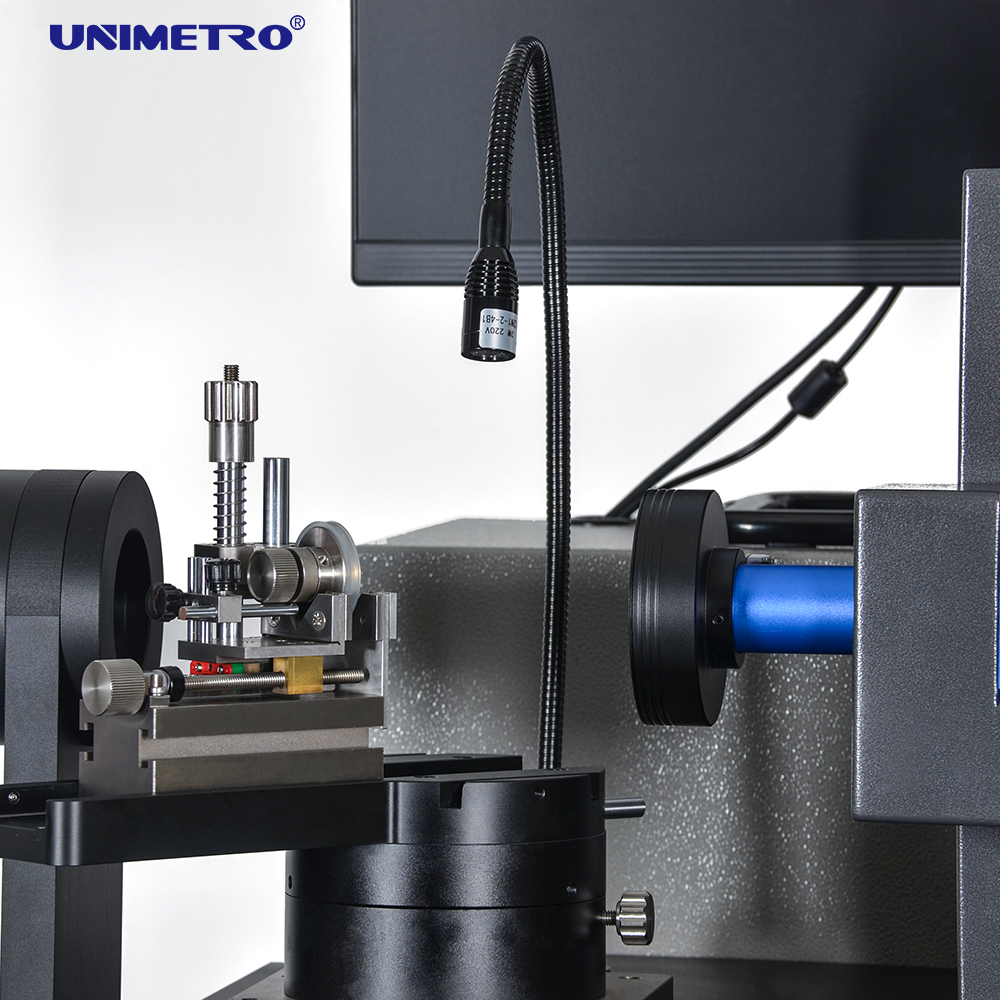

  • Programmierbare Mehrsection-LED-Ringleuchte mit Konturbeleuchtung
  • SMARTOOL-Software mit spezialisierten Messfunktionen für Schneidwerkzeuge
  • Automatische Randerkennung und CAD-Elementvergleich
  • Schnelle Messungsausgabe in Excel- oder CAD-Formate
  • Integriertes All-in-One-PC-System für eine höhere Stabilität
Möglichkeiten zur Messung mehrerer Winkel
Der Drehtisch des RANGER600 bietet zwei mechanische feste Winkel (0° und 90°) für eine schnelle Werkzeugpositionierung.während die 90°-Position die Messung des Helixwinkels erleichtertZusätzliche Winkel können mit dem eingebetteten Encoder genau lokalisiert werden.
SMARTOOL-Messsoftware
Die SMARTOOL-Messsoftware für Schneidwerkzeuge kombiniert hochgenaue optische und digitale Messtechnik mit einer intuitiven Bedienung.es bietet umfassende Mess- und Auswertungsalgorithmen für hergestellte oder geschärfte Werkzeuge.
Schlüsselfunktionen der Software
  • Graphische Schnittstelle mit hoher Auflösung mit allen sichtbaren Bedienelementen
  • Dynamische Echtzeit-Kantenerkennungskurvenansicht
  • Drehbare Netze zur schnellen Winkelmessung
  • CAD-Vergleichsfunktion für die Geometriebewertung
  • Umfassende Messberichterstattungsmöglichkeiten
Messmöglichkeiten
Das RANGER600-System ermöglicht eine präzise Messung aller kritischen Werkzeugwinkel und -geometrien, einschließlich:
  • Helixwinkel
  • Vorderwinkel der Achse
  • Erster und zweiter Hinterwinkel
  • Neigungswinkel
  • Geometrie der Werkzeugenden
  • Mittelwellenmessungen
Über UNIMETRO
Mit über 10 Jahren Erfahrung in der Messtechnik ist UNIMETRO auf leistungsstarke Messlösungen zu wettbewerbsfähigen Preisen spezialisiert.Koordinatenmessmaschinen, Profilprojektoren und Kernkomponenten der optischen Messtechnik.
Unser Engineering-Team nutzt Solidworks mit FE-Analyse, AutoCAD/CAM und industriellem 3D-Druck, um schnelle Prototypen und innovative Lösungen zu liefern.Wir bieten umfassende technische Unterstützung innerhalb von 24 Stunden und pflegen eine modulare Designphilosophie, um die Anforderungen an den Kundendienst zu minimieren.
