UNIMETRO RANGER600 Werkzeugprüfung VMM mit 0,0001mm Auflösung, Win10 & 24 "LCD

UNIMETRO RANGER600 Tool Inspection VMM with 0.0001mm Res., Win10 & 24" LCD
UNIMETRO RANGER600 Tool Inspection VMM with 0.0001mm Res., Win10 & 24" LCD UNIMETRO RANGER600 Tool Inspection VMM with 0.0001mm Res., Win10 & 24" LCD UNIMETRO RANGER600 Tool Inspection VMM with 0.0001mm Res., Win10 & 24" LCD UNIMETRO RANGER600 Tool Inspection VMM with 0.0001mm Res., Win10 & 24" LCD UNIMETRO RANGER600 Tool Inspection VMM with 0.0001mm Res., Win10 & 24" LCD UNIMETRO RANGER600 Tool Inspection VMM with 0.0001mm Res., Win10 & 24" LCD
Grundlegende Informationen
Herkunftsort: Guangdong, China
Markenname: UNIMETRO
Modellnummer: Ranger 600
Min Bestellmenge: 1
Preis: $15,600-22,000
Bestpreis Kontakt
Detailinformationen
Verfahrweg der X-Achse: 80mm Verfahrweg der Y-Achse: 60mm
Bereich der Z-Achse: 60mm Max -Werkzeugdurchmesser: 50mm
Max -Werkzeuglänge: 300mm Arbeitsabstand: 90mm
Objektivtyp: 0.7-4.5X beulte Zoomobjektiv ein Kameraauflösung: 2m Pixel HD -Kamera/5m Pixel HD -Kamera (optional)
Auflösung der linearen Skala: 0.0001mm Vergrößerungsbereich: 12,6x ~ 79,2x/25,2x ~ 158,4x (optional)
Sichtfeld: 27*20mm ~ 4,3*3,3 mm/13,5*10 mm ~ 2,3*1,6 mm (optional) Messgenauigkeit: X ~ y, (2,5+l/100) µm, L ist die gemessene Länge
PC-System: All-in-One PC-System, Windows 10 OS, 24 "LCD-Monitor Beleuchtungs-Art: 8 Abschnitte LED -Ringlicht, Konturlicht, flexibles Hilfslicht
Eingabeformat: DXF -Dateien Ausgabeformat: Excel, DXF
Hervorheben:

Windows 10 OS Tool Inspection System

,

24 LCD Monitor Vision Measurement Machine

,

Linear Scale Resolution 0.0001mm VMM Machine

Produkt-Beschreibung

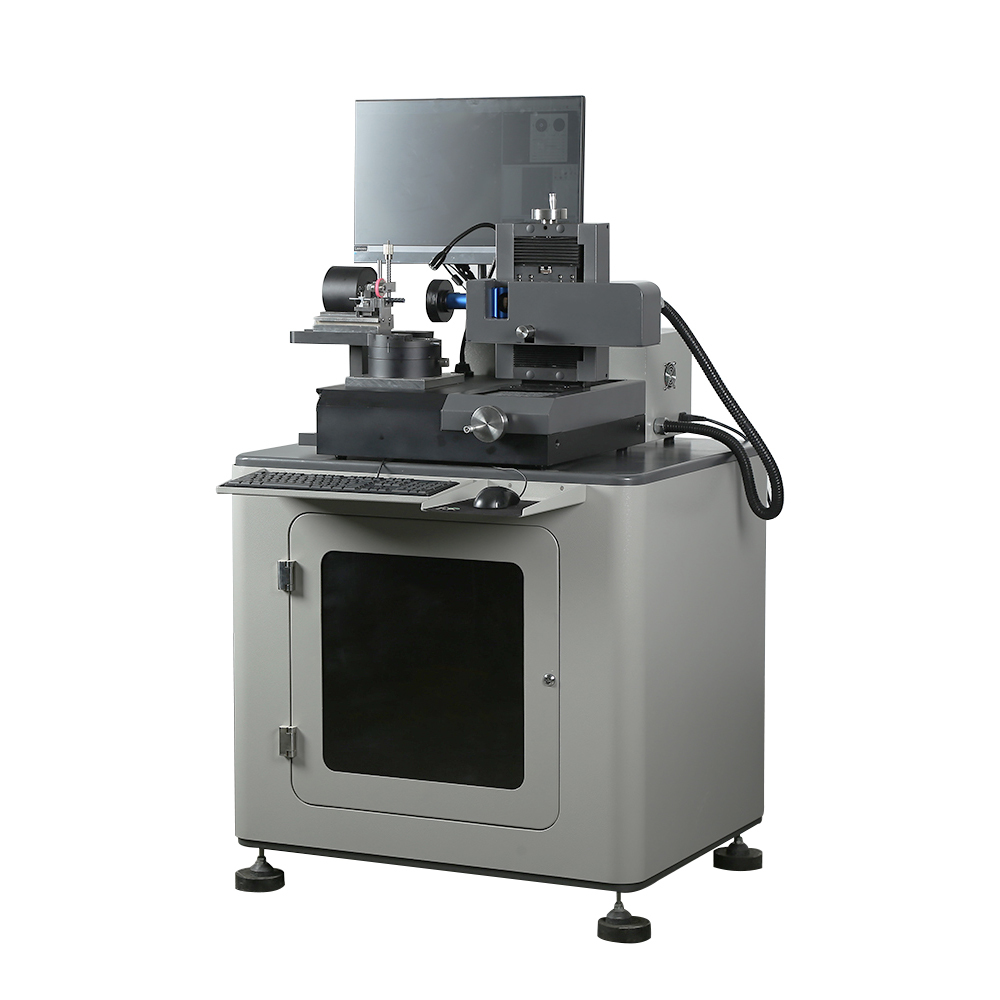

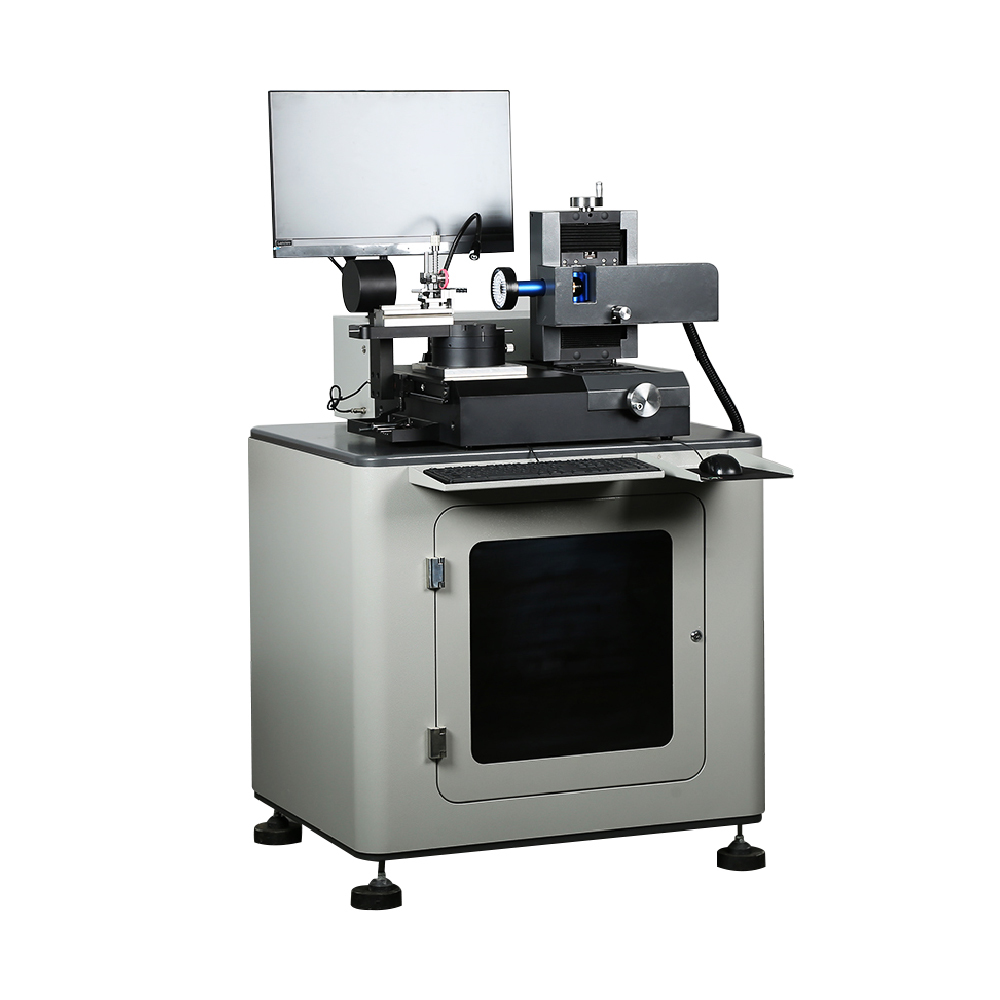

UNIMETRO RANGER600 Werkzeugprüfsystem
Die universelle Messmaschine für Bohrmaschinen, Fräsmaschinen und Spülbecken mit flexiblem Beleuchtungssystem. Kompaktes Design und hohe Stabilität machen sie für Messräume geeignet,Inspektion, oder direkte Produktionsnutzung.

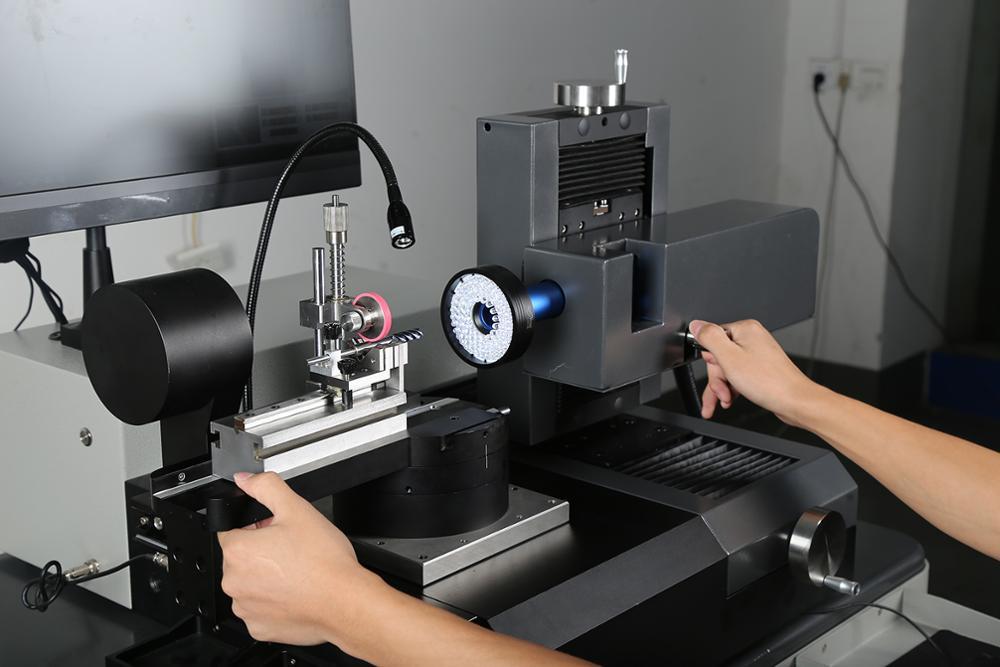

UNIMETRO RANGER600 Tool Inspection System Close-up of RANGER600 measurement interface
Wesentliche Merkmale
  • SMARTOOL universelle Messsoftware für alle Metallschneidwerkzeuge
  • PUT-MEASURE-ANALYSE Messverfahren
  • Kompaktes und stabiles Design für eine vielseitige Platzierung
  • Vollständige Kontrolle der speziellen Werkzeuggeometrie
Technische Spezifikation
X-Achsenbewegung 80 mm
Y-Achse Fahrt 60 mm
Messbereich der Z-Achse 60 mm
Maximaler Werkzeugdurchmesser 50 mm
Maximale Werkzeuglänge 300 mm
Arbeitsdistanz 90 mm
Linsen 0.7-4.5X-Zum-Objektiv mit Verstopfung
Kamera 2M-Pixel-HD-Kamera/5M-Pixel-HD-Kamera (optional)
Auflösung in linearer Skala 0.0001 mm
Vergrößerung 12.6X~79.2X/25.2X~158.4X (optional)
Messgenauigkeit X~Y,(2,5+L/100) μm, L ist die gemessene Länge
PC All-in-One-PC-System, Betriebssystem Windows 10, mit 24-Zoll-LCD-Monitor

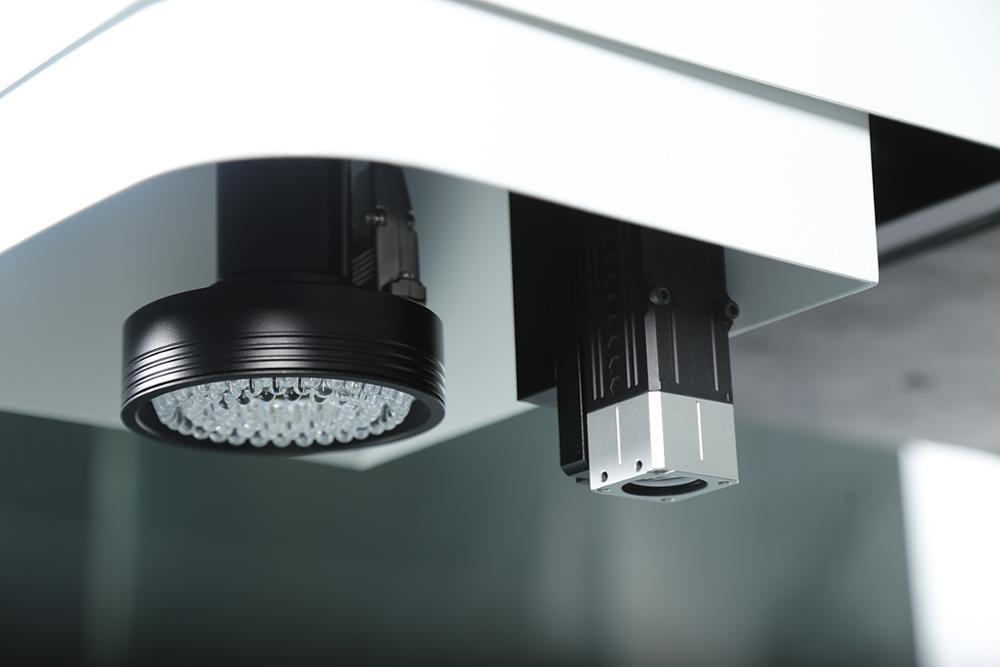

Erleuchtung 8 Abschnitte LED-Ringlicht, Konturlicht und flexibles Hilfslicht
Fortgeschrittene Konstruktionsmerkmale
  • Ergonomische Konstruktion und solide Konstruktion
  • HD-Bildfassung mit optionale Mikroskopvergrößerung

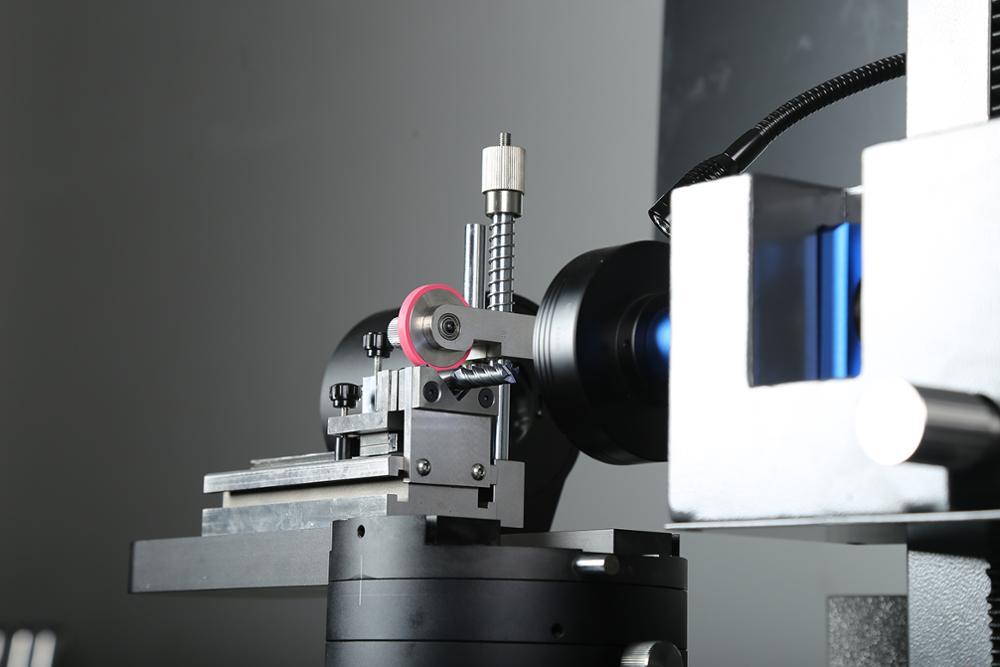

  • Stabiler V-Block für das Halten und Ausrichten von Werkzeugen
  • Mechanische festgelegte Messwinkel (0° und 90°)
  • Hochgenauer eingebetteter Encoder in Drehtisch
  • Programmierbares LED-Beleuchtungssystem
  • SMARTOOL-Messsoftware mit automatischer Randerkennung
  • Schnelle Ausgabe in Excel- oder CAD-Dateien
Möglichkeiten zur Messung mehrerer Winkel
Der Drehtisch bietet mechanische feste Winkel in den Positionen 0° und 90°. Der eingebettete Encoder bietet eine präzise Winkelposition für Messungen, darunter:
0 degree measurement position 90 degree measurement position
SMARTOOL-Messsoftware
Entwickelt auf der Grundlage einer optischen und digitalen Messtechnologie mit hoher Genauigkeit und bietet zahlreiche Mess- und Auswertungsalgorithmen speziell für das Schleifen von Werkzeugen.
Funktionen der Software
SMARTOOL software interface Dynamic real-time curve view
  • Graphische Bedienungsschnittstelle mit hochauflösendem Display
  • Dynamische Echtzeit-Kantenerkennungskurvenansicht
  • Schnelle Winkelmessung mit Reticel
  • CAD-Vergleichsfunktion für die Auswertung der Werkzeuggeometrie
Messmöglichkeiten
Helix angle measurement Axial front angle measurement First rear angle measurement
Über UNIMETRO
Professioneller Hersteller von Messgeräten mit mehr als 10 Jahren Erfahrung, bietet leistungsstarke Produkte mit günstigen Preisen und umfassendem Support.
Unser Dienst
  • 24/7 Online-Support über mehrere Kanäle
  • Schnelle Lieferung aus Spot-Bestand
  • 1 Jahr Garantie mit kostenlosen Software-Upgrades
  • Technische Ausbildung für Ingenieure
  • Maßgeschneiderte Prüflösungen
  • Installation und Anleitung vor Ort
