Startseite > Produkte> Werkzeug-Kontrollsystem> Vision Measuring Machine für Werkzeuginspektion mit 80×60×60mm Messbereich, 0,0001mm Linearskala Auflösung und DXF Eingabekapazität

Vision Measuring Machine für Werkzeuginspektion mit 80×60×60mm Messbereich, 0,0001mm Linearskala Auflösung und DXF Eingabekapazität

Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability
Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability
Grundlegende Informationen
Herkunftsort: Guangdong, China
Markenname: UNIMETRO
Modellnummer: Ranger 600
Min Bestellmenge: 1
Bestpreis Kontakt
Detailinformationen
Messbereich: 80*60*60 mm Max -Werkzeugdurchmesser: 50mm
Max -Werkzeuglänge: 300mm Arbeitsabstand: 90mm
Linsensystem: 0,7x ~ 4,5x Zoomobjektiv Auflösung der linearen Skala: 0.0001mm
Eingabedatei-Format: DXF -Datei Ausgabedateiformat: Excel, DXF
Verfahrweg der X-Achse: 80mm Verfahrweg der Y-Achse: 60mm
Bereich der Z-Achse: 60mm Kameraauflösung: 2m Pixel HD -Kamera/5m Pixel HD -Kamera (optional)
Vergrößerungsbereich: 12,6x ~ 79,2x/25,2x ~ 158,4x (optional) Sichtfeld: 27*20mm ~ 4,3*3,3 mm/13,5*10 mm ~ 2,3*1,6 mm (optional)
Messgenauigkeit: X ~ y, (2,5+l/100) µm, L ist die gemessene Länge
Hervorheben:

80*60*60mm Measurement Range Tool Inspection System

,

0.0001mm Linear Scale Resolution Vision Measuring Machine

,

DXF File Input Cutting Tools Measuring System

Produkt-Beschreibung

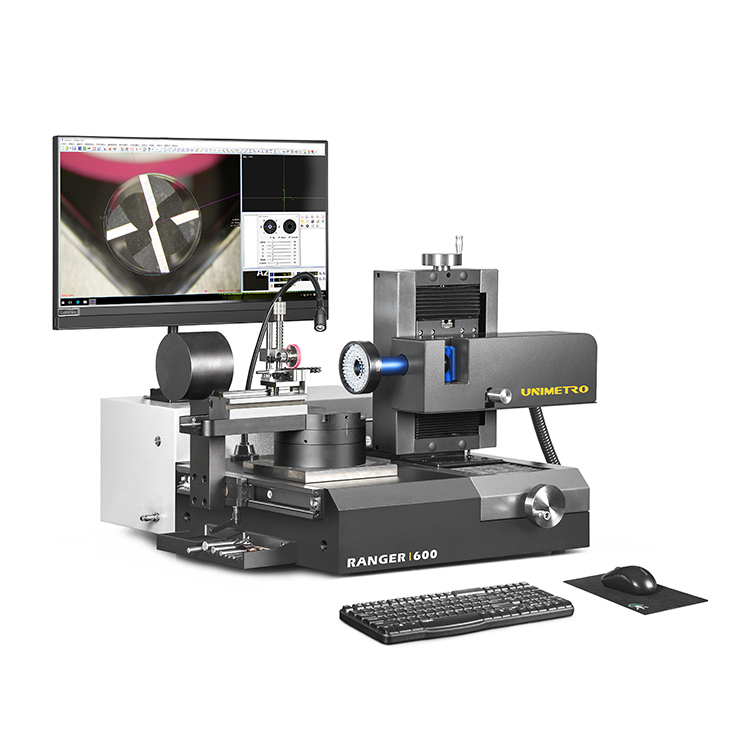

UNIMETRO RANGER600 Werkzeug-Videomesssystem

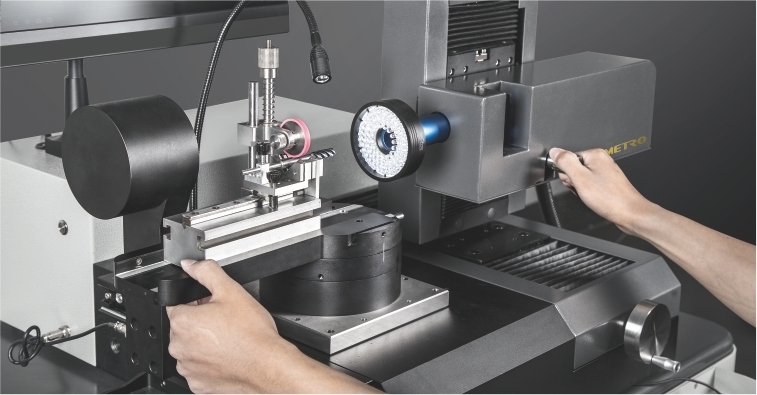

UNIMETRO RANGER600 Tool Inspection System Close-up of tool measurement System interface display
Produktanwendung
Das Werkzeuginspektionssystem UNIMETRO RANGER600 ist eine universelle Messmaschine für Bohrer, Fräser und Senker mit flexiblem Beleuchtungssystem. Aufgrund seiner kompakten Bauweise und Stabilität eignet es sich für Messräume, Wareneingangskontrollen oder den direkten Einsatz in der Produktion. Konfiguriert mit der universellen Messsoftware SMARTOOL ermöglicht es eine umfassende Kontrolle spezieller Werkzeuggeometrien durch einen einfachen PUT-MEASURE-ANALYSE-Prozess.
Erweiterte Designfunktionen

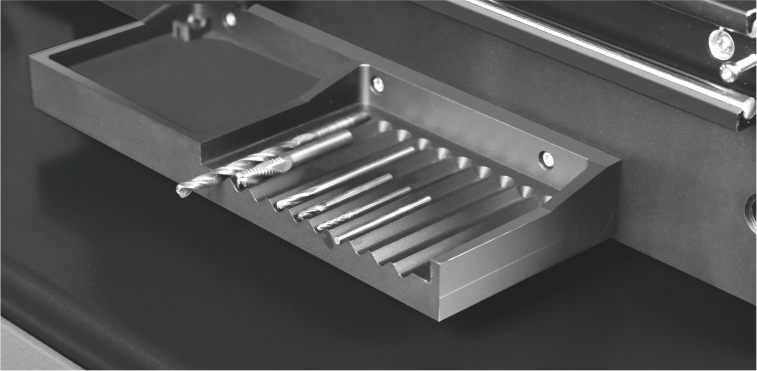

  • Ergonomisches Design mit solider Konstruktion
  • HD-Bildaufnahme mit optionaler Mikroskopvergrößerung

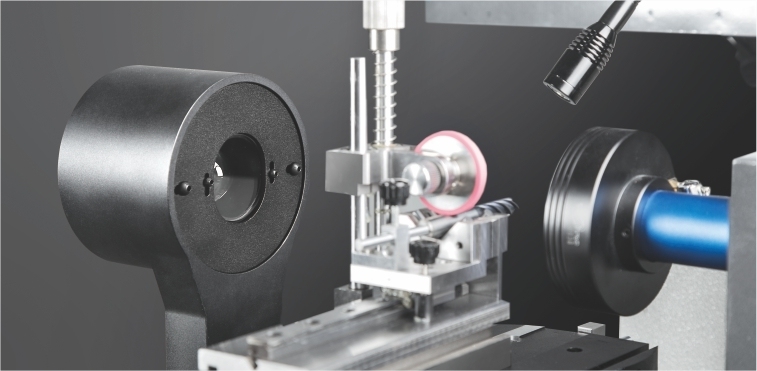

  • Stabiler V-Block für sicheren Halt und Ausrichtung des Werkzeugs
  • Mechanisch feste Messwinkel bei 0° und 90°
  • Hochpräziser eingebetteter Encoder für präzise Winkelpositionierung

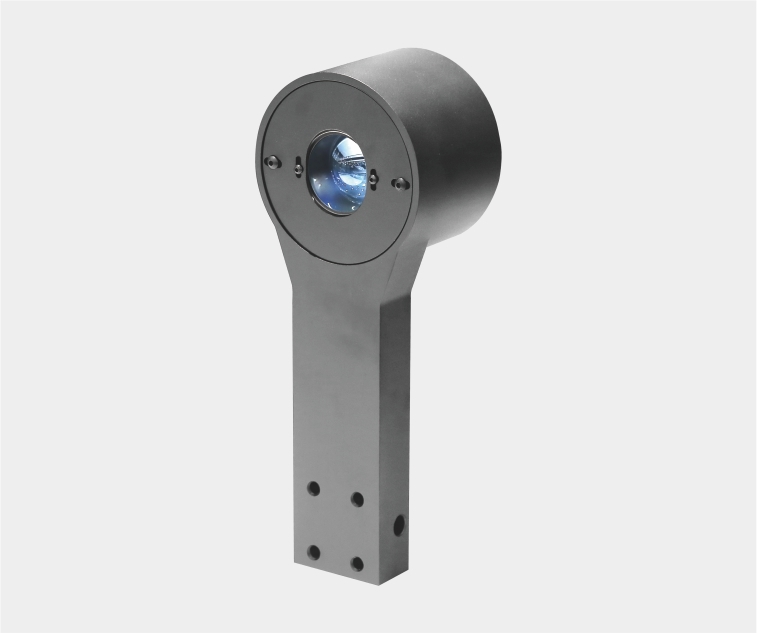

  • Programmierbares LED-Ringlicht mit Kontur- und Zusatzbeleuchtung
  • SMARTOOL-Software mit automatischer Kantenerkennung und CAD-Vergleich
  • Möglichkeit zur Ausgabe von Excel- und CAD-Dateien
  • All-in-One-PC-System für verbesserte Stabilität
System overview Measurement interface Tool measurement example
Mehrere Winkelmessfunktionen
Der Drehtisch bietet mechanisch feste Winkel in den Positionen 0° und 90°. Die 0°-Position misst Werkzeugenden, Mittelschäfte und vordere Winkel, während die 90°-Position Schrägungswinkel, axiale vordere Winkel und hintere Winkel misst. Der integrierte Encoder ermöglicht die präzise Winkelpositionierung für jede erforderliche Messung.
0°-Position
0 degree measurement
45°-Position
45 degree measurement
90°-Position
90 degree measurement
Technische Spezifikationen
Parameter Wert
Verfahrweg der X-Achse 80mm
Y-Achsen-Verfahrweg 60mm
Messbereich der Z-Achse 60mm
Maximaler Werkzeugdurchmesser 50mm
Maximale Werkzeuglänge 300mm
Arbeitsabstand 90mm
Linse 0,7-4,5-fach verbeultes Zoomobjektiv
Kamera 2M-Pixel-HD-Kamera/5M-Pixel-HD-Kamera (optional)
Auflösung der linearen Skala 0,0001 mm
Vergrößerung 12,6X~79,2X/25,2X~158,4X (Optional)
Sichtfeld 27*20mm~4,3*3,3mm/13,5*10mm~2,3*1,6mm (Optional)
Messgenauigkeit X~Y,(2,5+L/100)µm (L ist die gemessene Länge)
PC ALL-IN-ONE-PC-System, Windows 10-Betriebssystem, 24-Zoll-LCD-Monitor
Beleuchtung 8-teiliges LED-Ringlicht, Konturlicht, flexibles Zusatzlicht
Eingabeformat DXF-Dateien
Ausgabeformat Excel, DXF
Hauptmerkmale
Einfache Bedienung
Hochauflösende Bildanzeige mit grafischer Oberfläche und Funktionstasten auf dem Bildschirm.
System interface
Dynamische Echtzeit-Kurvenansicht
Kantenerkennungskurvenansicht in Echtzeit für eine intuitive Messanalyse.
Curve view display
CAD-Vergleich
Vergleichen Sie tatsächliche Werkzeugbilder mit CAD-Zeichnungen zur Geometriebewertung.
CAD comparison feature
Über UNIMETRO
Mit über 10 Jahren Erfahrung in der Messtechnik ist UNIMETRO auf leistungsstarke Messlösungen spezialisiert. Unsere Produktpalette umfasst Bildverarbeitungsgeräte, Koordinatenmessgeräte, Profilprojektoren und optische Kernkomponenten. Wir bieten umfassenden technischen Support und flexible Lösungen für globale Partner.
UNIMETRO production facility Customer service team Engineering design process
