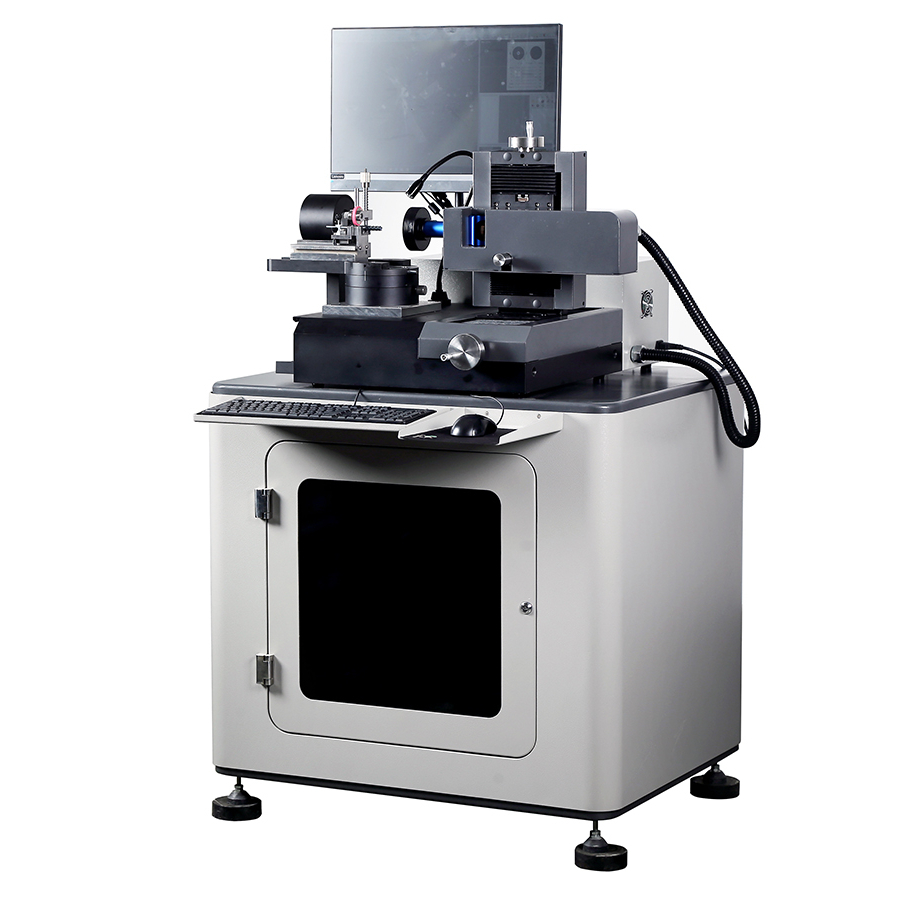

Das Prüfsystem für Fräswerkzeuge - UNIMETRO RANGER600
Anwendung des Produkts
Das UNIMETRO RANGER600 Werkzeugprüfsystem ist eine universelle Messmaschine für Bohrmaschinen, Fräsmaschinen und Spülbecken mit einem flexiblen Beleuchtungssystem.Durch sein kompaktes Design und seine Stabilität eignet er sich für Messräume, die Inspektion erhalten oder direkt in der Produktionslinie verwendet werden.
Mit der universellen Messsoftware SMARTOOL konfiguriert, bietet der RANGER600 eine umfassende Steuerung spezieller Werkzeuggeometrien, von einfachen Konturprüfungen bis hin zu vollständigen Winkelmessungen.Das System ermöglicht einen optimierten PUT-MEASURE-ANALYSE Prozess.
Fortgeschrittene Konstruktionsmerkmale
  • Ergonomische Konstruktion mit solider Konstruktion für Industrieumgebungen
  • Aufnahme von HD-Bildern mit optionalem Mikroskopvergrößerungsniveau
  • Stabiler V-Block für das sichere Halten und Ausrichten von Werkzeugen
  • Mechanische festgelegte Messwinkel bei 0° und 90° auf einer Drehbühne
  • Hochgenauer eingebetteter Encoder für eine präzise Winkelortung
  • Programmierbares LED-Ringlicht mit Kontur- und Hilfsbeleuchtung
  • SMARTOOL-Software mit spezialisierten Messfunktionen für Schneidwerkzeuge
  • Automatische Randerkennung und CAD-Vergleichsfähigkeiten
  • Export der Ergebnisse in Excel- oder CAD-Formate
  • All-in-one-PC-System für eine höhere Stabilität

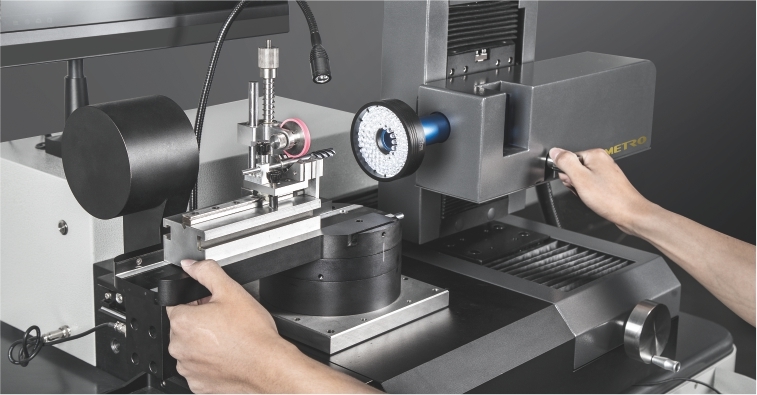

Präzisionswinkelmessung
Der Drehtisch des RANGER600 bietet zwei mechanische feste Winkel (0° und 90°) für eine schnelle, präzise Werkzeugpositionierung.Während die 90°-Position die Helixwinkel erleichtertZusätzliche Winkel sind über den eingebetteten Encoder mit Echtzeit-Softwareanzeige verfügbar.
0° Messstellung
45° Messstellung
90° Messstellung
SMARTOOL-Messsoftware-Funktionen
Intuitive Bedienung
Hochauflösende Bilddarstellung mit grafischer Schnittstelle und Funktionstasten auf dem Bildschirm für einen optimierten Betrieb.
Dynamische Echtzeitkurvenansicht
Echtzeit-Kantenerkennungskurvenvisualisierung für eine intuitive Analyse während der Messverfahren.
Schnelle Winkelmessung
Ein drehbares Reticel mit Winkelanzeige ermöglicht schnelle Messungen des Randvergleichs.
CAD-Vergleich
Import von CAD-Zeichnungen als Referenz zum Vergleich mit tatsächlichen Werkzeuggeometrien zur Qualitätsbewertung.
Messen der Fähigkeiten
Messung des Helixwinkels
Messung des Achsenvorwinkels
Rückwinkelmessungen
Messungen am Werkzeugende
Technische Spezifikation
Parameter Spezifikation
X-Achsenbewegung 80 mm
Y-Achse Fahrt 60 mm
Messbereich der Z-Achse 60 mm
Maximaler Werkzeugdurchmesser 50 mm
Maximale Werkzeuglänge 300 mm
Arbeitsdistanz 90 mm
Linsen 0.7-4.5X-Zum-Objektiv mit Verstopfung
Kamera 2M-Pixel-HD-Kamera/5M-Pixel-HD-Kamera (optional)
Auflösung in linearer Skala 0.0001 mm
Vergrößerung 12.6X~79.2X/25.2X~158.4X (optional)
Sichtfeld 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (optional)
Messgenauigkeit X~Y,(2,5+L/100) μm, L ist die gemessene Länge
PC All-in-One-PC-System, Betriebssystem Windows 10, mit 24-Zoll-LCD-Monitor
Erleuchtung 8 Abschnitte LED-Ringlicht, Konturlicht und flexibles Hilfslicht
Eingabeformat DXF-Dateien
Ausgabeformat EXCEL, DXF
Weitere Merkmale
Freiwinkel-Hilfslicht

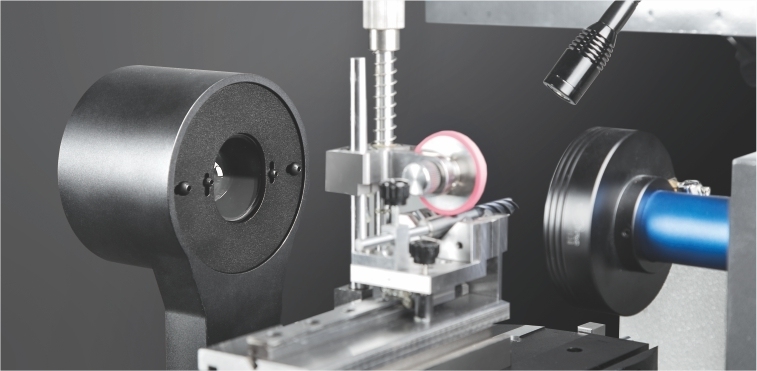

Ein abschwächbares zusätzliches Licht auf dem flexiblen Arm ermöglicht eine lokalisierte Bildverbesserung für präzise Messungen.
Ein integrierter Werkzeughalter

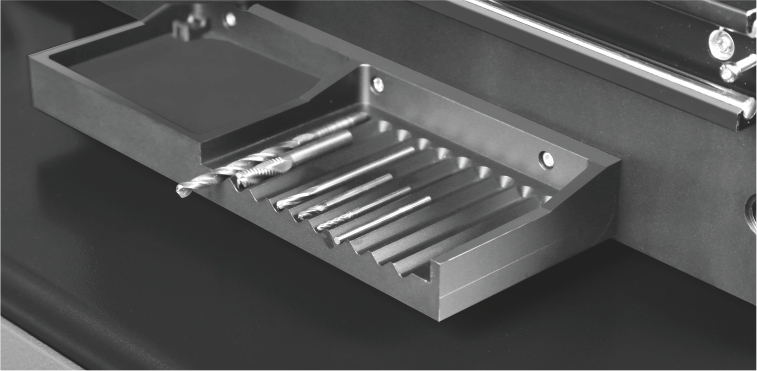

Der mehrseitige Werkzeughalter hält die Geräte organisiert und zur Messung bereit.
Stabiler Tisch

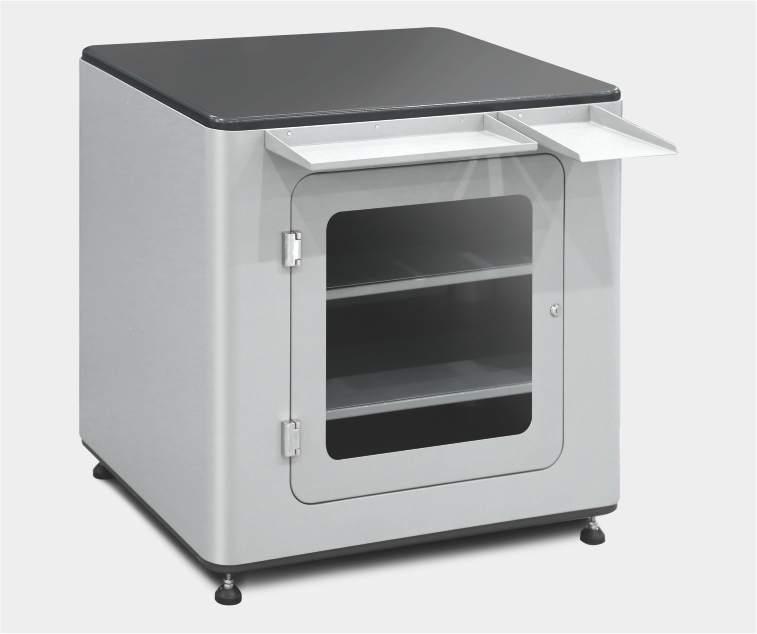

Solider Arbeitsplatz mit praktischem Lagerraum für Materialien und Zubehör.
Konturlichtmodul

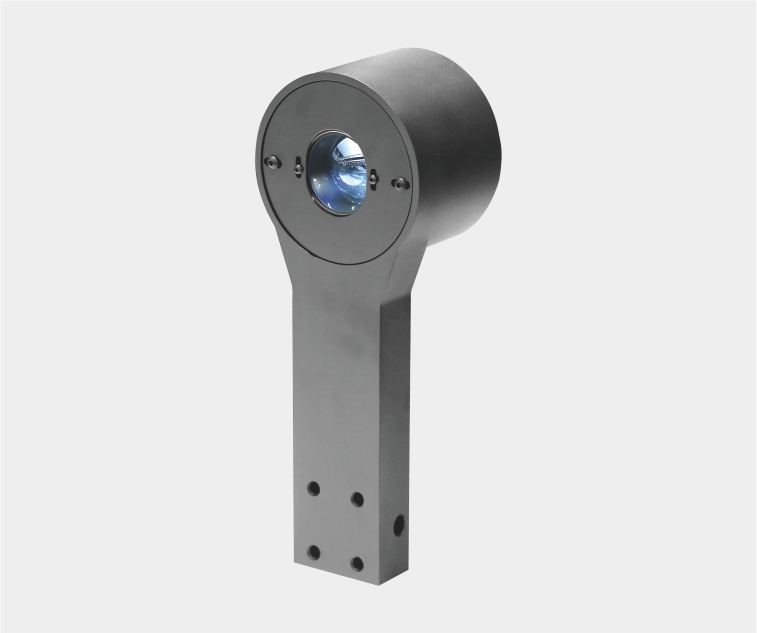

Paralleler Lichtweg-LED-Modul bietet eine optimale Kantenvisualisierung bei der Messung von Werkzeugkonturen.
