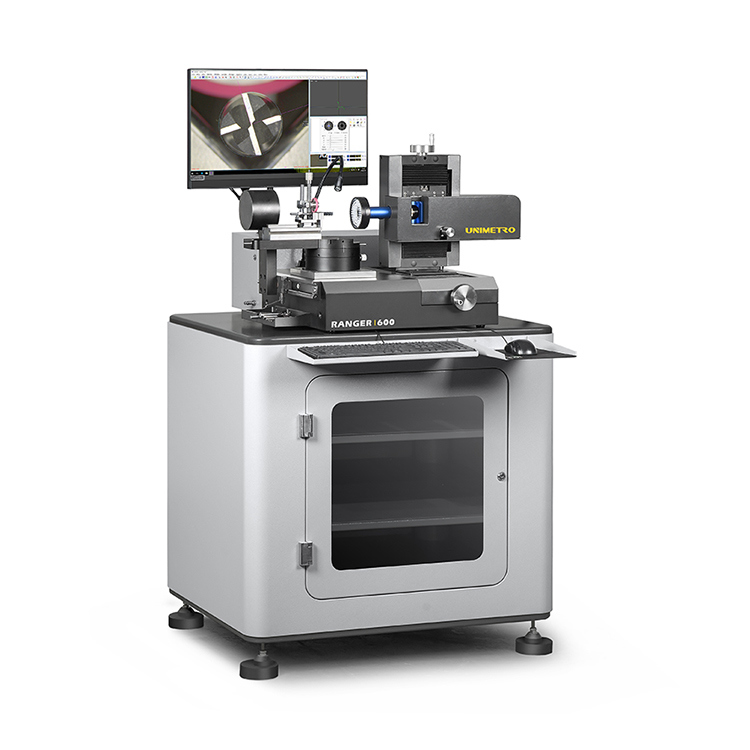

UNIMETRO RANGER600 Werkzeuginspektionssystem für das Fräsen
Produktanwendung
Das Werkzeuginspektionssystem UNIMETRO RANGER600 ist die universelle Messmaschine für Bohrer, Fräser und Senker mit flexiblem Beleuchtungssystem. Dank seiner kompakten Bauweise und großen Stabilität kann der RANGER600 in Messräumen, bei der Wareneingangskontrolle oder direkt in der Produktion eingesetzt werden.
Konfiguriert mit der universellen Messsoftware SMARTOOL ist dieses System das ideale Instrument für alle Arten von Zerspanungswerkzeugen, von der schnellen Überprüfung einzelner Kriterien (wie Außenkontur oder Winkel) bis hin zur vollständigen Kontrolle spezieller Werkzeuggeometrien. Benutzer können mit dem RANGER600 problemlos einen PUT-MEASURE-ANALYSE-Workflow realisieren.
Technische Spezifikationen
| Parameter |
Wert |
| Verfahrweg der X-Achse |
80mm |
| Y-Achsen-Verfahrweg |
60mm |
| Messbereich der Z-Achse |
60mm |
| Maximaler Werkzeugdurchmesser |
50mm |
| Maximale Werkzeuglänge |
300mm |
| Arbeitsabstand |
90mm |
| Linse |
0,7-4,5-fach verbeultes Zoomobjektiv |
| Kamera |
2M-Pixel-HD-Kamera/5M-Pixel-HD-Kamera (optional) |
| Auflösung der linearen Skala |
0,0001 mm |
| Vergrößerung |
12,6X~79,2X/25,2X~158,4X (Optional) |
| Sichtfeld |
27*20mm~4,3*3,3mm/13,5*10mm~2,3*1,6mm (Optional) |
| Messgenauigkeit |
X~Y,(2,5+L/100)µm, L ist die gemessene Länge |
| PC |
ALL-IN-ONE-PC-System, Betriebssystem Windows 10, mit 24-Zoll-LCD-Monitor |
| Beleuchtung |
8 Abschnitte LED-Ringlicht, Konturlicht und flexibles Zusatzlicht, alle per Software steuerbar und programmierbar |
| Eingabeformat |
DXF-Dateien |
| Ausgabeformat |
Excel, DXF |

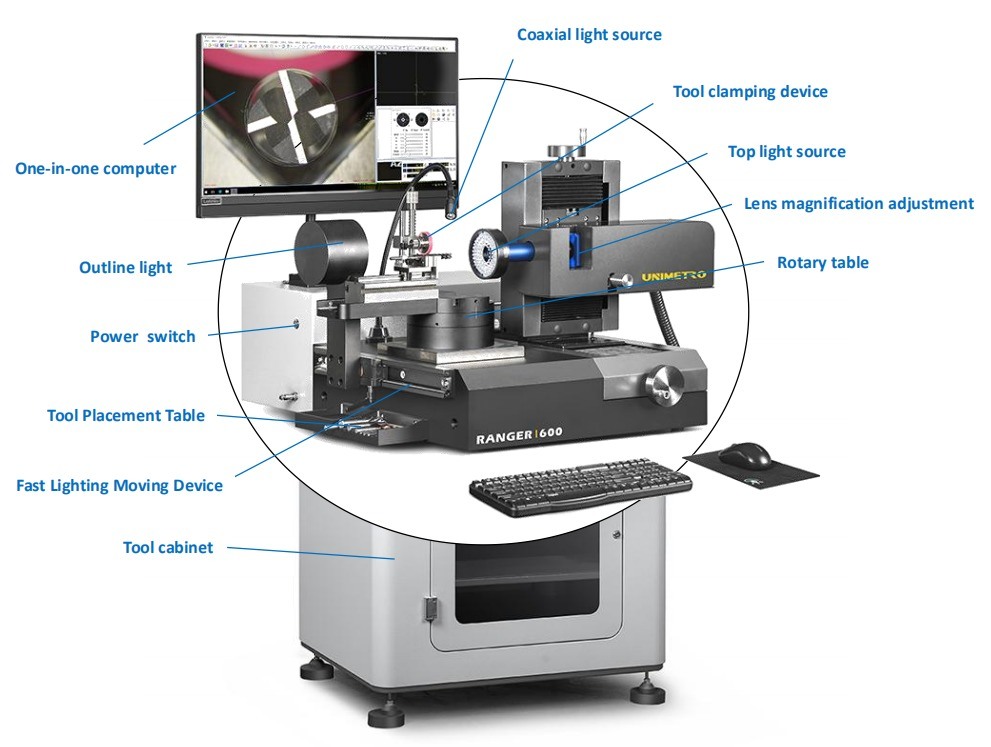

Erweiterte Designfunktionen
- Ergonomisches Design mit solider Konstruktion
- HD-Bilderfassung und -anzeige mit optionaler Mikroskopvergrößerung
- Stabiler V-Block für sicheren Halt und Ausrichtung des Werkzeugs
- Mechanisch feste Messwinkel von 0° und 90° am Drehtisch
- Hochpräziser Encoder im Drehtisch für präzise Winkelpositionierung
- Programmierbares LED-Ringlicht mit Konturbeleuchtung und Zusatzlicht
- SMARTOOL-Messsoftware mit speziellen Schneidwerkzeugfunktionen
- Automatische Kantenerkennung und schnelle Winkelmessung mit Strichplatte
- Vergleichsfunktionen für CAD-Elemente
- Export der Messergebnisse in Excel- oder CAD-Dateien
- ALL-IN-ONE-PC-System für erhöhte Stabilität
Mehrere Winkelmessfunktionen

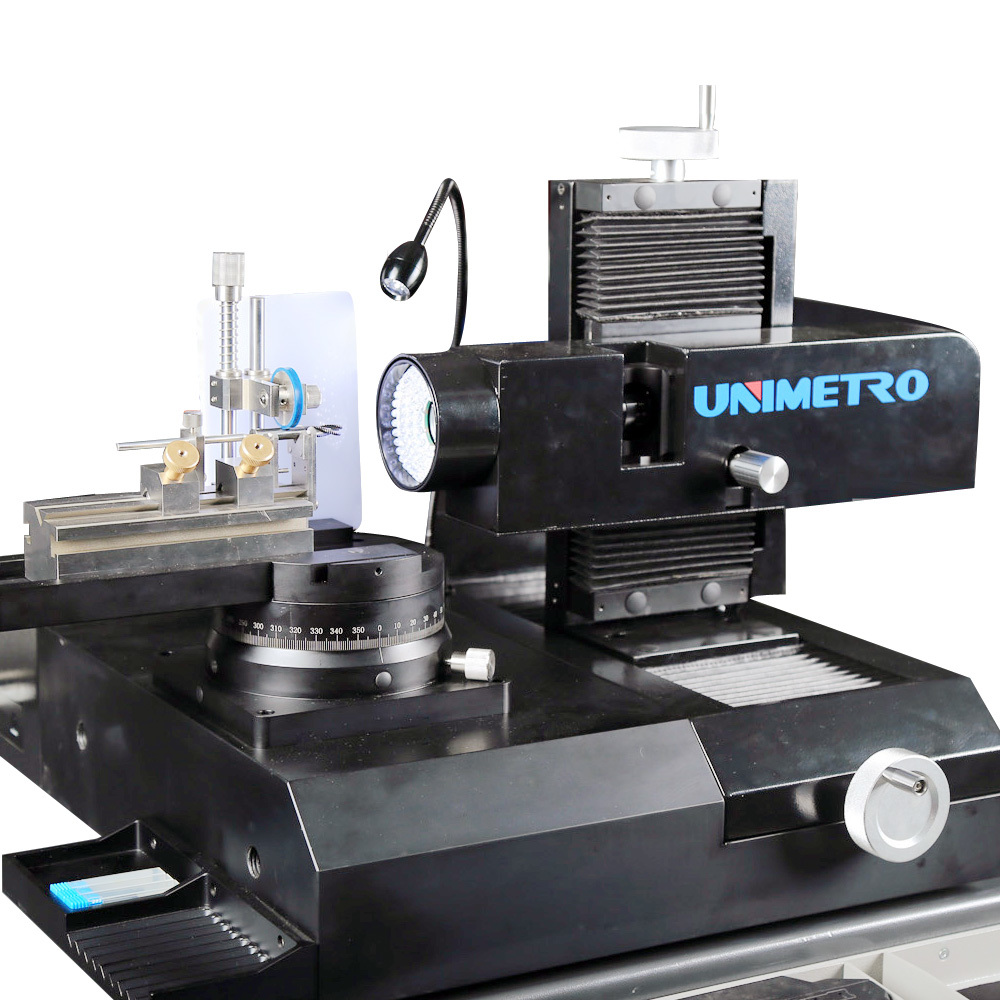

Der Drehtisch bietet zwei mechanisch feste Winkel (0° und 90°) für eine präzise Werkzeugpositionierung. Die 0°-Position ermöglicht die Messung des Werkzeugendes, des Werkzeugendes – Mittelschaft und des Werkzeugendes – vorderer Winkel. Die 90°-Position erleichtert die Messung des Spiralwinkels, des axialen Vorderwinkels, des ersten hinteren Winkels, des zweiten hinteren Winkels und des Neigungskantenwinkels. Zusätzliche Winkel können mit dem integrierten Encoder präzise lokalisiert werden, wobei die Winkelwerte in der Software angezeigt werden.
Beleuchtungssystem

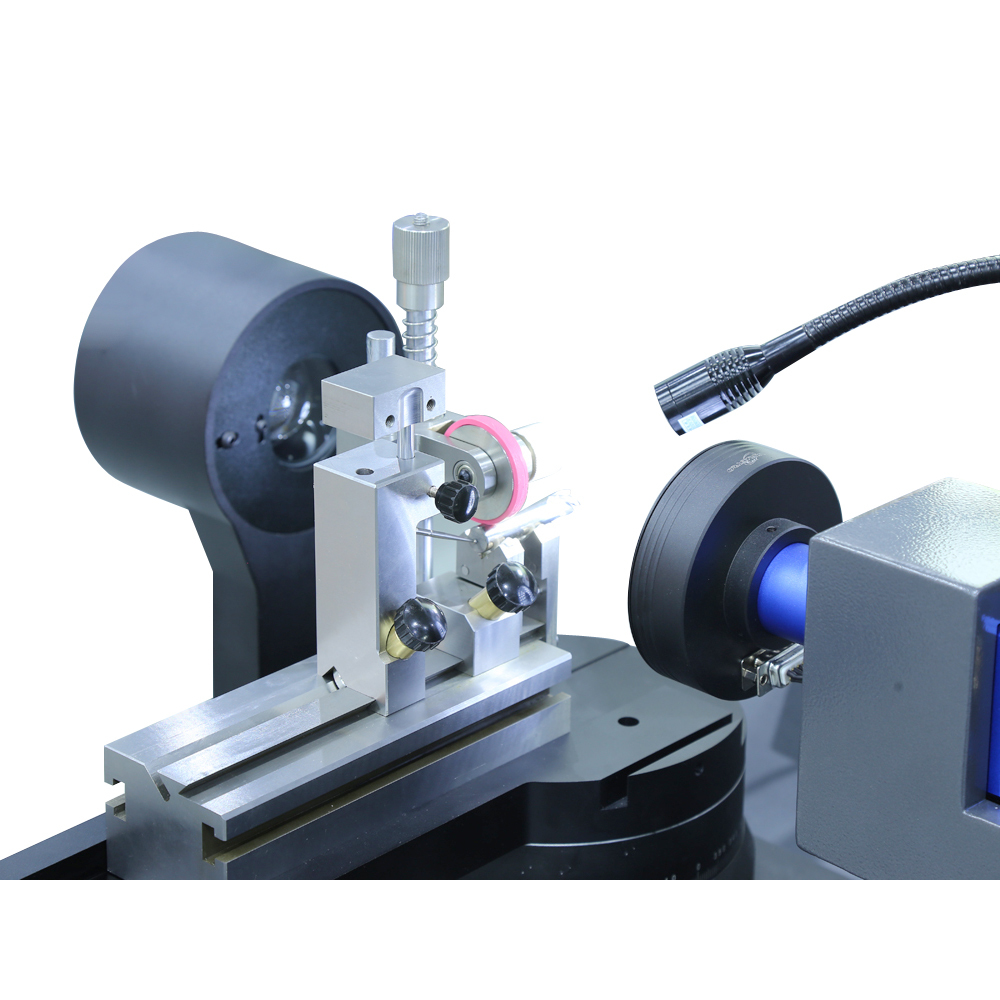

Das System umfasst ein dimmbares Zusatzlicht an einem flexiblen Arm zur lokalen Bildverbesserung und ein LED-Lichtmodul mit parallelem Lichtwegkontur, das sich entlang der X-Achse bewegt, um eine optimale Abbildung der Werkzeugkonturen zu ermöglichen.
Workstation-Funktionen

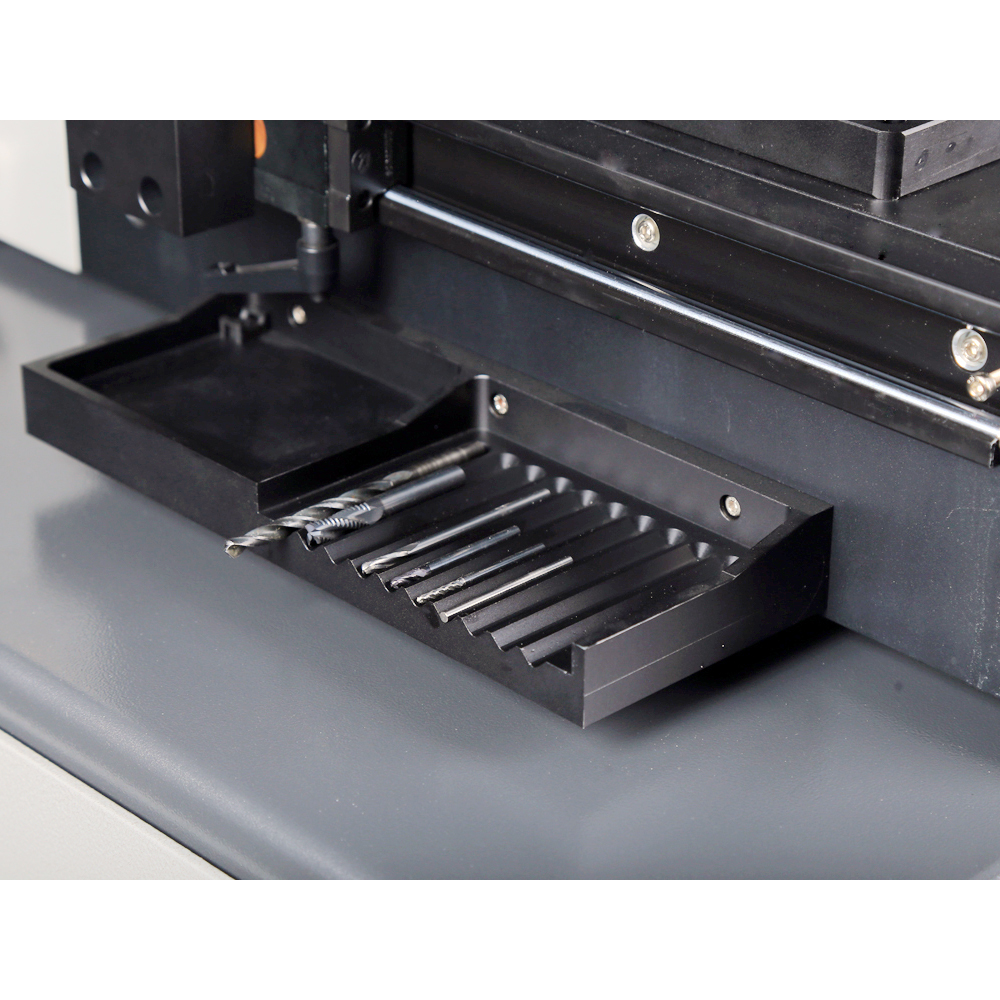

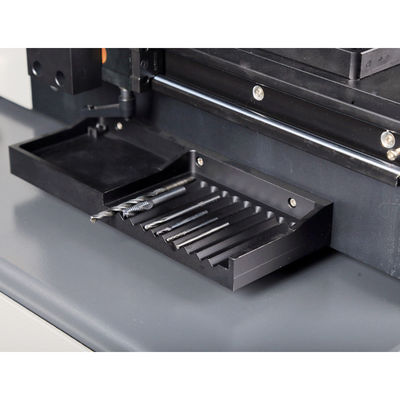

Das System verfügt über einen stabilen Steharbeitsplatz mit praktischer Ablagefläche und einem integrierten mehrteiligen Werkzeughalter für eine organisierte Werkzeugvorbereitung.
SMARTOOL-Messsoftware

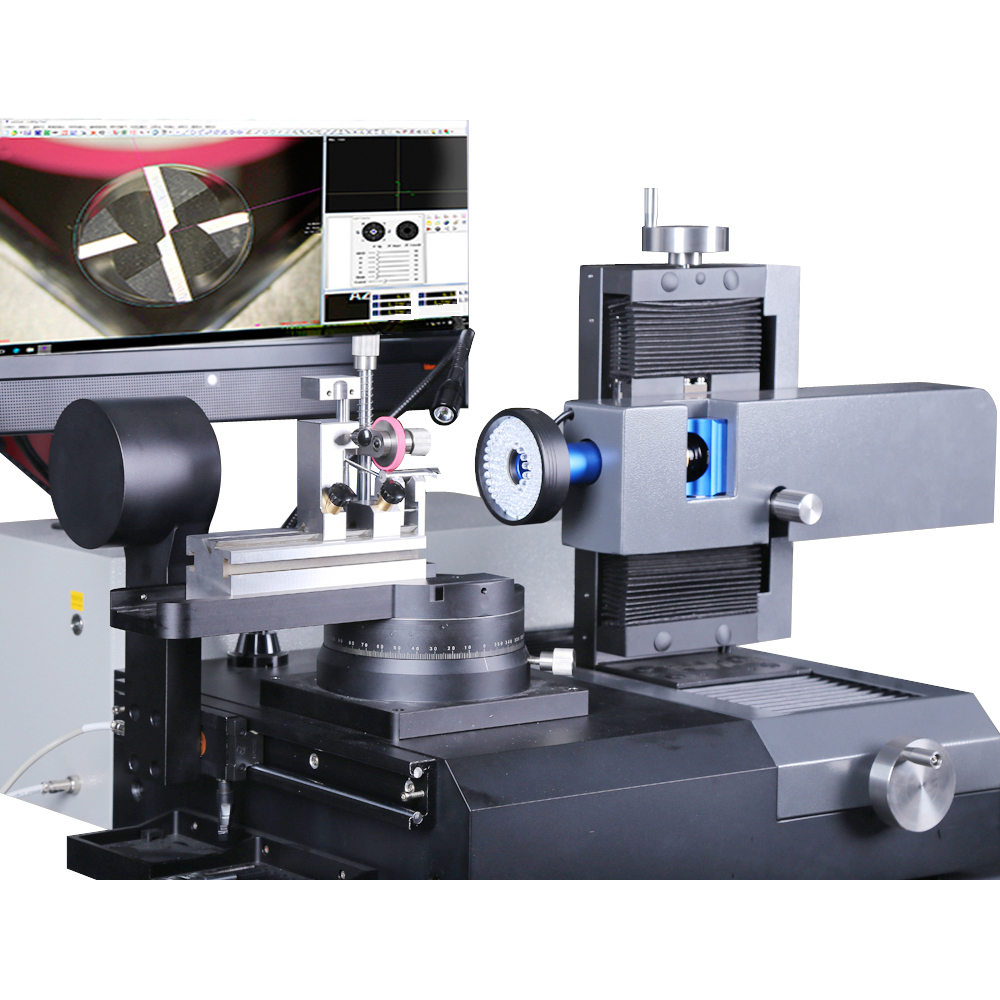

Die SMARTOOL Cutting Tools-Messsoftware wurde auf Basis hochpräziser optischer und digitaler Messtechnologie entwickelt. Es bietet eine intuitive Bedienung mit zahlreichen Mess- und Auswertealgorithmen, die speziell auf im Schleifbetrieb hergestellte oder geschärfte Werkzeuge zugeschnitten sind.
Softwarefunktionen
- Hochauflösende Bilddarstellung mit grafischer Oberfläche
- Dynamische Kantenerkennungskurvenansicht in Echtzeit
- Schnelle Winkelmessung mit drehbarem Fadenkreuz
- CAD-Vergleichsfunktion zur Werkzeuggeometriebewertung
- Alle Funktionstasten und Bedienfelder werden im Softwarefenster angezeigt
Messfähigkeiten
Das System kann verschiedene Werkzeugwinkel und -merkmale messen, darunter Schrägungswinkel, axialer Vorderwinkel, Hinterwinkel, Neigungskantenwinkel, Werkzeugendgeometrien und mehr.
