| Herkunftsort: | China |
|---|---|
| Markenname: | Unimetro |
| Modellnummer: | Ranger600 |
| Min Bestellmenge: | 1 Satz |
| Preis: | verhandelbar |
| Verpackung Informationen: | Holzgehäuse + Vakuumpaket |
| Lieferzeit: | 15 Tage |
| Zahlungsbedingungen: | T/T, L/C, D/A, D/P, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 50 Stück pro Monat |
| Anwendungen: | Vertikal, konisch, Schneidkopf, speziell geformtes Messer | Gewährleistung: | 12 Monate |
|---|---|---|---|
| Lineat Scale-Auflösung: | 0.1um | Modus: | manuell oder automatisch |
| Arbeitsabstand: | 90 mm | Dienstleistungen: | OEM, ODM |
Beschreibung

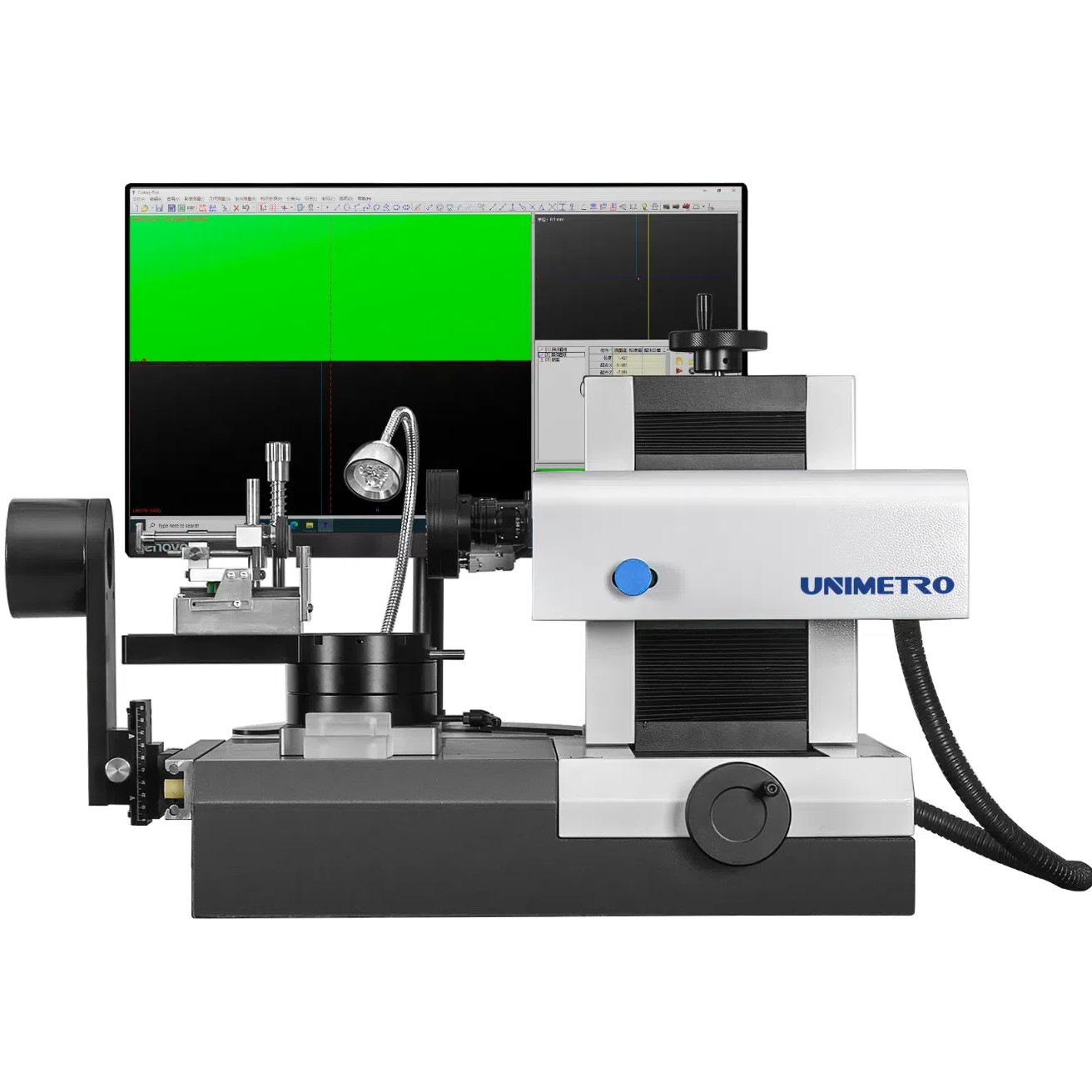

Das UNIMETRO RANGER600 Werkzeugprüfsystem ist die universelle Messmaschine für Bohrmaschinen, Fräsmaschinen sowie Zähler und Spülbecken mit flexiblem Beleuchtungssystem.Dank des kompakten Designs und der großen Stabilität, kann der RANGER600 im Messraum, bei der Inspektion oder direkt in der Produktion verwendet werden.
Parameter
| Produktbezeichnung | Multifunktionswerkzeugprüfmaschine für Werkzeuge mit unterschiedlicher Form | |||||
| Modell | Ranger 600 | |||||
| X-Achsenbewegung | 80 mm | |||||
| Fahrt auf der Y-Achse | 60 mm | |||||
| Messbereich der Z-Achse | 60 mm | |||||
| Maximaler Werkzeugdurchmesser | 20 mm (optional 30 mm) | |||||
| Maximale Werkzeuglänge | 200 mm (optional 350 mm) | |||||
| Arbeitsdistanz | 90 mm | |||||
| Linsen | 0.7X-4.5X-Zum-Objektiv mit Vertiefungsgrenze | |||||
| Kamera | 5MP HD-Kamera | |||||
| Auflösung in linearer Skala | 0.1m | |||||
| Vergrößerung | 12.6X-79.2X/25.2X-158.4X (optional) | |||||
| Sichtfeld | 27*20mm-43*33mm/13.5*10mm-2.3*1.6mm (optional) | |||||
| Genauigkeit | X ~ Y, (2,5 + L / 100) μm, L ist die gemessene Länge | |||||
| PC | Windows 10 Betriebssystem mit 24" LCD-Monitor | |||||
| Beleuchtungssystem | 8 Sektionen LED-Ringlicht, Konturlicht und flexibles Hilfslicht, alle softwaregesteuert und programmierbar. | |||||
| Eingabeformat | DXF-Dateien | |||||
| Ausgabeformat | EXCEL, DXF | |||||
Zubehör
Freiwinkel-Hilfslicht Konturlichtmodul
| Auf einem flexiblen Arm befindet sich ein abschwächbares zusätzliches Licht, das den Benutzern hilft, ein lokal verbessertes Bild zu erhalten. | Dieser ist entlang der X-Achsenrichtung bewegt und bietet dem Benutzer beim Messen der Kontur des Werkzeugs das beste Bild und die scharfe Kante der Objektansichten. |
Basistabelle Werkzeughalter
| Fest stehende Arbeitsstation mit praktischem und offenen Lagerraum für Material und Werkzeuge. | An der Seite der Maschine befindet sich ein Werkzeughalter mit mehreren Abschnitten, an dem die Benutzer alle Werkzeuge halten können, um Verwirrung zu vermeiden. |
Eigenschaften
1Weiterentwickeltes Design
>Ergonomisches Design und solide Konstruktion.
>HD-Bildfassung und Anzeige kombiniert, auch Mikroskopvergrößerung ist optional.
>Stabiler und genauer V-Block für einfaches Halten und Ausrichten von Werkzeugen.
>Mechanische feste Messwinkel von 0° und 90° sind auf der Drehbühne verfügbar.
>Ein hochgenauer Encoder ist in den Drehtisch eingebettet und bietet den Benutzern eine präzise Winkelposition.
> Mehrseitige programmierbare LED-Ringbeleuchtung für die Oberflächenbeleuchtung, einschließlich Konturbeleuchtung und freiwinkelhaftes Hilfslicht für Standardmerkmale.
>Die SMARTOOL-Messsoftware bietet spezifische Messfunktionen für Schneidwerkzeuge.
>Automatische Randerkennung, schnelle Winkelmessung mit Retikel, CAD-Elementvergleichsfunktionen sind verfügbar.
2. Mehrfachwinkelmessung
Für eine schnellere und präzisere Lage des Werkzeugwinkels während des Messvorgangs bietet der Drehtisch des RANGER600 2 mechanische feste Winkel, 0 Grad und 90 Grad.In der 0°-Position können die Benutzer das Werkzeug Ende messen, Werkzeug Ende - Mittelwelle, Werkzeug Ende - vorderen Winkel, etc. Und 90 Grad Position ist für Helix Winkel, Achs Frontwinkel, Erster Hinterwinkel, Zweiter Hinterwinkel und Neigungskante Winkel, etc.
0 Grad 45 Grad 90 Grad
