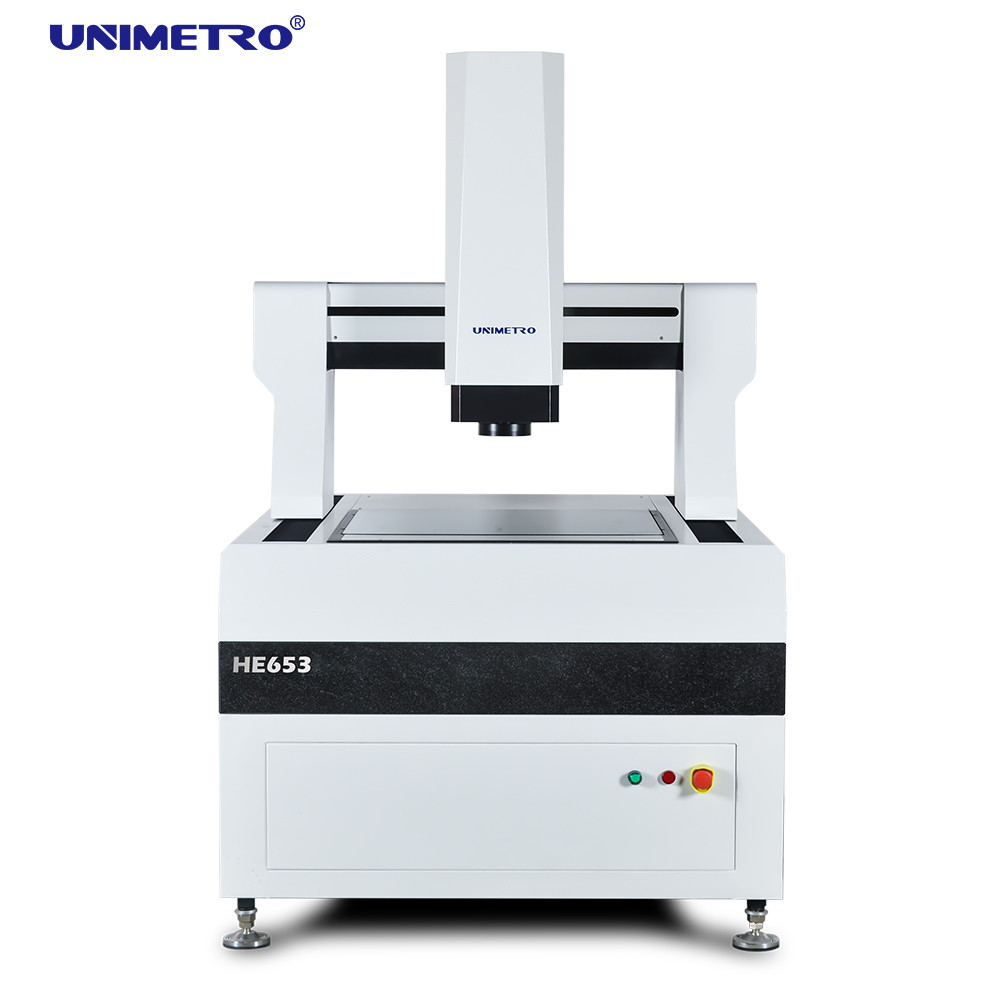

Hochauflösendes Vision-Messsystem mit beweglicher Portalstruktur

Die hochpräzisen visuellen Portalmesssysteme der HE-Serie vereinen Präzision und Effizienz und bieten Hochgeschwindigkeitsmessungen für geometrische Elemente verschiedener Teile. Diese Systeme werden in zahlreichen Branchen eingesetzt, darunter Leiterplatten, kupferkaschierte Laminate, Glasplatten, LCD-Module und Isoliermaterialien.

Die Finite-Elemente-Analyse wurde in den Designprozess der HE-Serie integriert, um eine hohe Steifigkeit und eine präzise mechanische Struktur zu gewährleisten. Die Maschinenbasis nutzt eine bewegliche Brückenstruktur mit geschlossenem Rahmen, die Einfachheit, hohe Belastbarkeit und optimale Bewegungsleistung bietet.

• Bewegliche Portalstruktur mit feststehendem Werkstück während der Messung
• Vierachsige CNC-Vollautomatik-Regelung für vollständige Automatisierung
• Basis und Träger aus Granit der Güteklasse 000 für Stabilität und Zuverlässigkeit
• Offenes Gitterlineal mit 0,1 μm Auflösung für hohe Präzision und Stabilität
• Eine präzise lineare Führungsschiene, eine Kugelumlaufspindel in Schleifqualität und ein AC-Servomotor sorgen für Positioniergenauigkeit
• Hochauflösende Farbkamera für klare Beobachtung und stabile Messung
• 6,5-fach stufenloses automatisches Zoomobjektiv mit präzisem automatischem Zoom und Einzelpixelkorrektur
• Programmierbare 5-Ring-8-Zonen-LED-Flächenlichtquelle und Transmissionsparallel-LED-Konturlichtquelle mit 256-stufiger intelligenter Helligkeitsanpassung
• Importierte Kontaktsonde für 3D-Messfähigkeit
• Automatische Bildmesssoftware Inmeasuring4.2 mit unabhängigen Eigentumsrechten, leistungsstark und benutzerfreundlich

Unser großes Bildverarbeitungsmessgerät wird durch leistungsstarke Softwarefunktionen unterstützt:

• Die RationalVue-Verbundmesssoftware für externe Arrays bietet leistungsstarke 2D/3D-Verbundmessfunktionen
• Einfache und intuitive Bedienoberfläche für effiziente Messprozesse
• Automatische Einrichtung des Messprogramms für effiziente und schnelle Chargenmessungen
