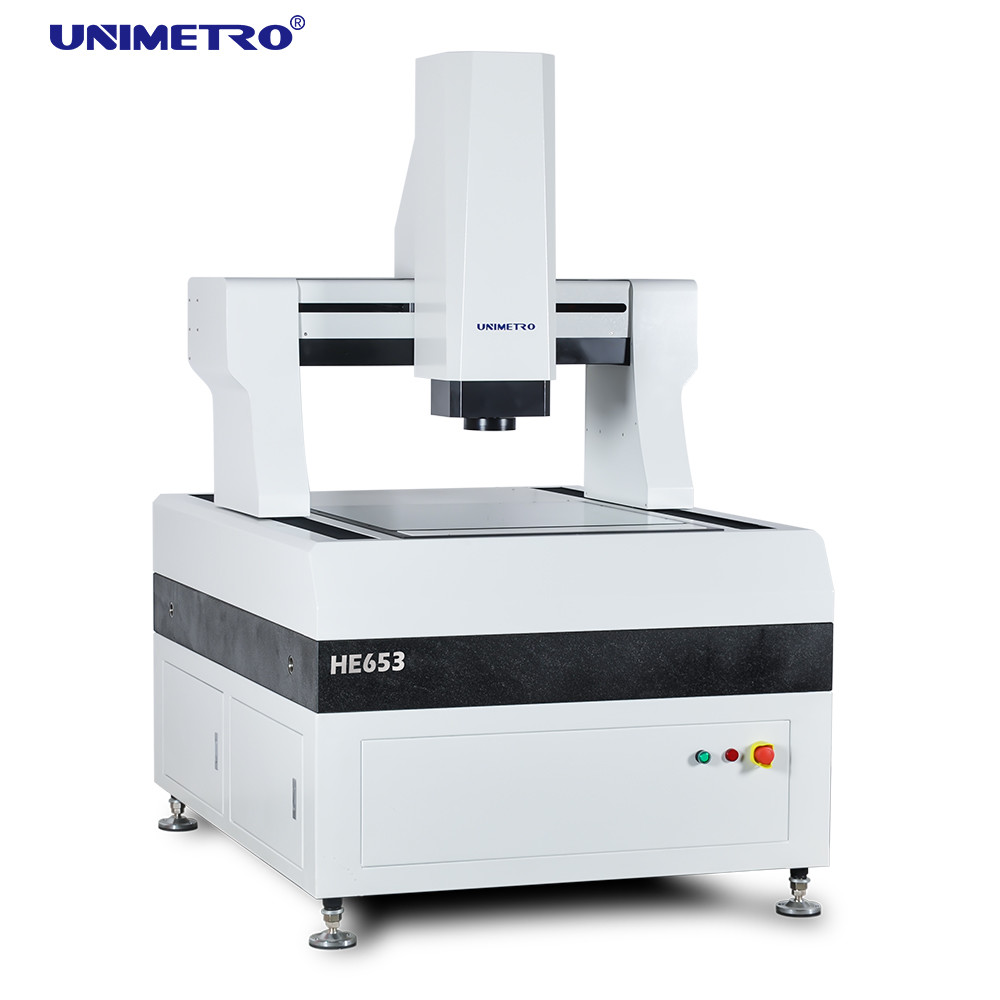

Hochauflösendes Bildmesssystem mit beweglichem Gantry

Vollautomatisches Bildverarbeitungssystem für die Messung großer Bildverarbeitungsmessgeräte mit Touch-Probe

Die hochpräzisen visuellen Portalmesssysteme der HE-Serie kombinieren hohe Genauigkeit und hohe Effizienz und bieten Hochgeschwindigkeitsmessungen für geometrische Elemente verschiedener Arten von Teilen. Die HE-Serie wird häufig in verschiedenen Branchen und Produkten wie Leiterplatten, kupferkaschiertem Laminat, Pad-Glas, LCD-Modulen und Isoliermaterialien usw. eingesetzt.

Im Konstruktionsprozess der HE-Serie wird die Finite-Elemente-Analyse eingeführt, um eine hohe Steifigkeit und eine genaue mechanische Struktur zu gewährleisten. Die Maschinenbasis verwendet eine bewegliche Brückenstruktur mit geschlossenem Rahmen, die einfach ist und eine hohe Belastbarkeit und beste Bewegungsleistung bietet.

Produkteigenschaften

Merkmale der großen Vision-Messmaschine:
>> Bewegliche Portalstruktur und das Werkstück wird beim Messen fixiert;
>> Vollautomatische Vier-Achsen-CNC-Regelung, vollautomatische Messung;
>> Basis und Balken aus Granit der Güteklasse 000, stabil und zuverlässig;
>> Offenes Gitterlineal mit einer Auflösung von 0,1 um, hoher Präzision und guter Stabilität;
>> Präzisionslinearführungsschiene, Kugelumlaufspindel in Schleifqualität und Panasonic AC-Servomotor gewährleisten die Stabilität der Positionierungsgenauigkeit des Maschinenbewegungssystems;
>> Hochauflösende Farbkamera, um den Anforderungen einer klaren Beobachtung und stabilen Messung gerecht zu werden;
>> 6,5-fach stufenloses automatisches Zoomobjektiv, präziser automatischer Zoom, eine Pixelkorrektur reicht aus;
>> Das programmierbare 5-Ring-8-Zonen-LED-Oberflächenlichtquellen- und Transmissionsparallel-LED-Konturlichtquellensystem kann eine intelligente Helligkeitsanpassung in 256 Stufen realisieren.
>> Die importierte Kontaktsonde ist für die Durchführung einer 3D-Messung konfiguriert.
>> Die automatische Bildmesssoftware Immeasuring4.2 mit unabhängigen Eigentumsrechten wird standardmäßig mitgeliefert, ist leistungsstark und einfach zu bedienen;

Softwarefunktion

Unsere große Vision-Messmaschine verfügt über leistungsstarke Software zur Unterstützung.

▶Mit der External-Array RationalVue Composite-Messsoftware ist die ULTRA-Serie in der Lage, leistungsstarke 2D/3D-Composite-Messfunktionen anzubieten;

▶Die einfache und leicht verständliche Bedienoberfläche macht die Messung einfacher und effizienter.

▶Das automatische Messprogramm kann so eingestellt werden, dass die Chargenmessung effizient und schnell durchgeführt wird.

Parameter

Unternehmensinformationen

Unser Kunde und Agent

FAQ
F1: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A1: Wir sind eine Fabrik und geben Ihnen die schnellste Antwort innerhalb von 24 Stunden.
F2: Worin besteht Ihr Unternehmen hauptsächlich?
A2: Wir produzieren hauptsächlich Vision-Messmaschinen, Koordinatenmessgeräte, KMG- und VMM-Vorrichtungen usw.
F3: Wie wählt man die passende Spezifikation aus?
A3: Sofern Sie uns Art und Größe des zu messenden Produkts mitteilen, berät Sie unser professionelles Team über Messgeräte mit geeigneten Spezifikationen.
F4: Akzeptieren Sie maßgeschneiderten Service?
A4: Seien Sie sicher! Wir können nicht nur typische Maschinen liefern, sondern auch auf die Bedürfnisse des Kunden zugeschnittene Maschinen.
F5: Wie lange ist Ihre Garantiezeit?
A5: Unsere Produktgarantiezeit beträgt 1 Jahr. Unsere Produktqualität ist sehr stabil, und das haben wir Einige zerbrechliche Teile wurden stark verbessert. Sie können sich auf die Qualität unserer Produkte verlassen.
