| Herkunftsort: | China |
|---|---|
| Markenname: | UNIMETRO |
| Zertifizierung: | ISO, CE |
| Modellnummer: | Ranger600 |
| Min Bestellmenge: | 1set |
| Preis: | verhandelbar |
| Verpackung Informationen: | Hölzerne case+-Vakuumverpackung |
| Lieferzeit: | 15 Tage |
| Zahlungsbedingungen: | T/T, L/C, D/A, D/P, Western Union, MoneyGram, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 50Sets pro Monat |
| Produktname: | Hochpräzise Werkzeuginspektionsmaschine mit OEM-ODM-Service | Modell: | Ranger600 |
|---|---|---|---|
| Anwendungen: | Vertikal, konisch, Schneidkopf, speziell geformtes Messer | Garantie: | 12 Monate |
| Lineat Scale-Auflösung: | 0.1um | Modus: | Manuell oder automatisch |
| Arbeitsabstand: | 90mm | Service: | SOEM, ODM |
| Hervorheben: | Soem-Werkzeug-Kontrollsystem,Hohe Genauigkeits-Werkzeug-Kontrollsystem,ODM-Werkzeug-Kontrollsystem |
||
Beschreibung

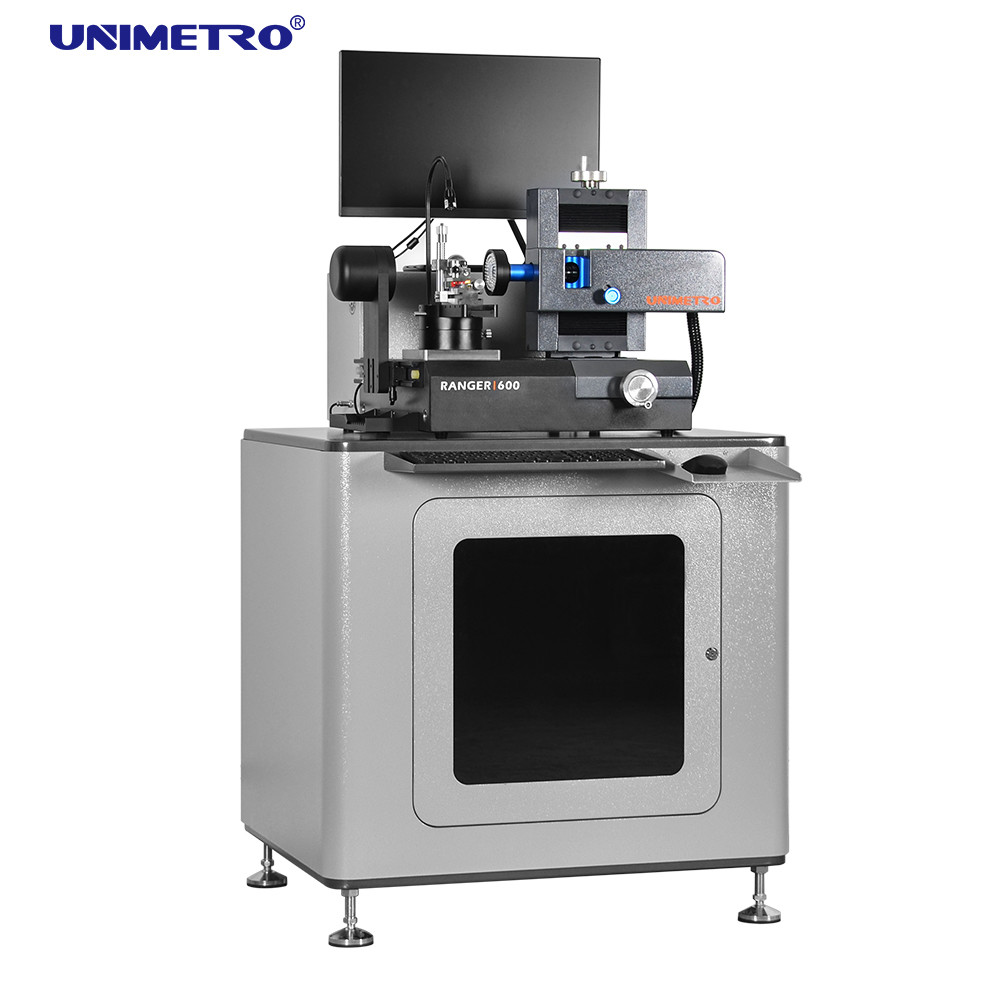

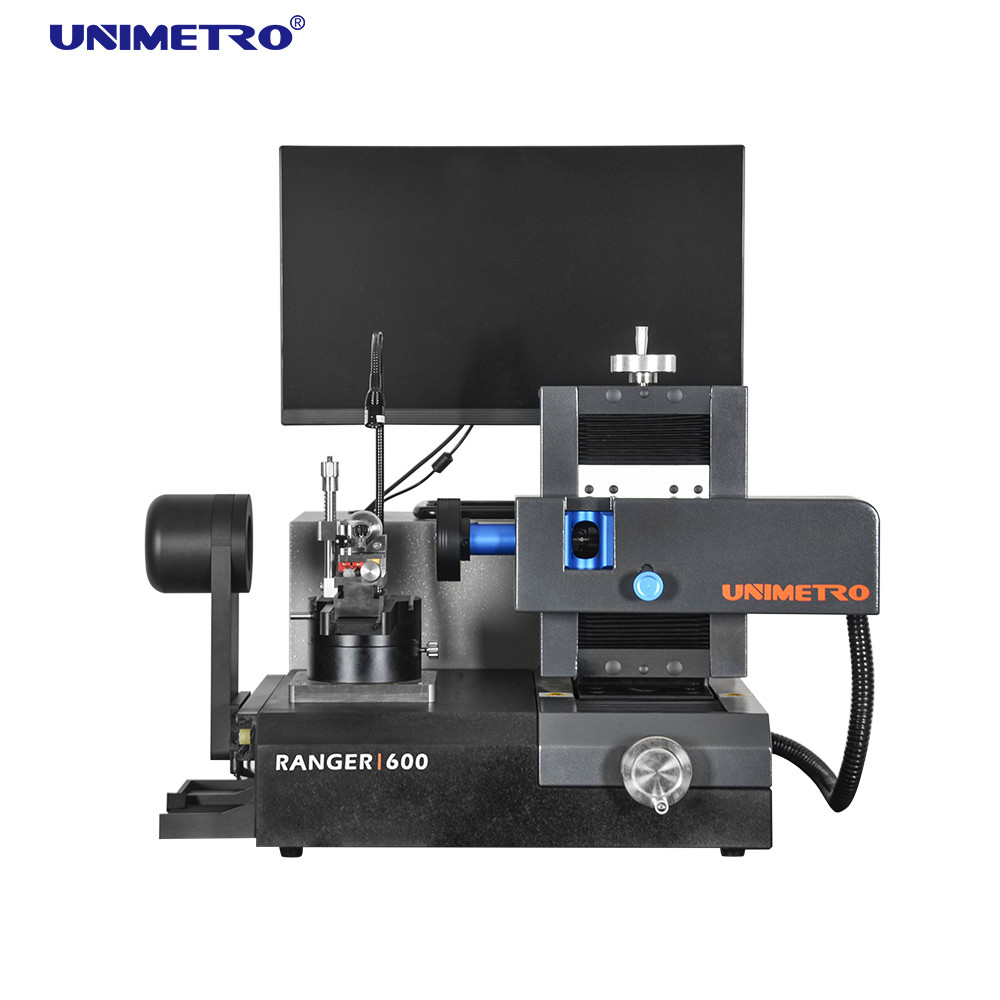

Das Werkzeug-Kontrollsystem UNIMETRO RANGER600 ist die Universalmessmaschine für Bohrgeräte, Fräser und Zähler und Senker unter einem flexiblen aufschlussreichen System. Dank die Kompaktbauweise und die große Stabilität, das RANGER600 können im Metrologieraum, Eingangsprüfung oder direkt in der Produktion eingesetzt werden.
Parameter
| Produktname |
Multifunktionswerkzeug-Inspektions-Maschine für verschiedene Form-Schneidwerkzeuge |
|||||
| Modell |
Förster 600 |
|||||
| X-Achsenreise |
80mm |
|||||
| Y-Achsenreise |
60mm |
|||||
| Z-Achsenmessbereich |
60mm |
|||||
| Maximaler Werkzeugdurchmesser |
20mm (optionale 30mm) |
|||||
| Maximale Werkzeuglänge |
200mm (optionale 350mm) |
|||||
| Arbeitsabstand |
90mm |
|||||
|
Linse |
0.7X-4.5X beulte Zoomobjektiv ein |
|||||
|
Kamera |
Kamera 5MP HD |
|||||
|
Lineare Skalaentschließung |
0.1um |
|||||
|
Lineare Wiedergabe |
12.6X-79.2X/25.2X-158.4X (optional) |
|||||
|
Sichtweite |
27*20mm-43*33mm/13.5*10mm-2.3*1.6mm (optional) |
|||||
|
Genauigkeit |
X | Y, (2,5 + L/100) μm, L ist die gemessene Länge |
|||||
|
PC |
Windows 10 OS, mit 24" LCD-Monitor |
|||||
|
Beleuchtungssystem |
Ringlicht 8 Abschnitte LED, Konturnlicht und flexibles zusätzliches Licht, alle Software-Steuerung und programmierbar. |
|||||
|
Eingabeformat |
DXF-Dateien |
|||||
|
Ausgabeformat |
EXCEL, DXF |
|||||
Zusätze
Zusätzliches Licht des freien Winkels Konturnlichtmodul
| Ein dimmable zusätzliches Licht ist auf einem flexiblen Arm verfügbar. Welches den Benutzern hilft, ein lokales erhöhtes Bild zu erhalten. |
Dieses ist entlang der X-Achsenrichtung anbietet das beste Bild und den Grat der Gegenstandansichten dem Benutzer beweglich, wenn es die Kontur des Werkzeugs misst. |
Niedrige Tabelle Werkzeughalter
| Fester stehender Arbeitsplatz mit praktischer und OffenansichtSpeicherkapazität für Lagerung von Materialien und von Werkzeugen. |
|
Eigenschaften
1. Moderner Entwurf
﹥Ergonomic Entwurf und Massivbau.
Das ﹥HD-Bildgefangennehmen und die Anzeigenkombination, auch Niveau der Mikroskoplinearen wiedergabe ist optional.
﹥Stable und genauer v-Block für das einfaches Werkzeughalten und -ausrichtung.
﹥Mechanical örtlich festgelegte messende Winkel von 0 Grad und von 90 Grad sind auf dem Drehstadium verfügbar.
﹥High Genauigkeitskodierer wird in der Drehtabelle, anbietet genauen Winkelstandort für Benutzer eingebettet.
programmierbares LED Ringlicht ﹥Multiple Abschnitts für Oberflächenbeleuchtung, auch einschließlich Konturnbeleuchtung und zusätzliches Licht des freien Winkels für Standardausrüstungen.
Messende Software ﹥SMARTOOL bietet spezifische messende Funktion für Schneidwerkzeuge an.
﹥Automatic Flankenerkennung, schnelles Winkelmaß mit Fadenkreuz, CAD-Elementvergleichsfunktionen ist verfügbar.
2. Mehrfachverbindungsstelle angelt das Messen
Für schnelleren und genaueren Werkzeuge angeln Sie Standort während des Messvorgangs, der Drehtabelle der Angebote RANGER600 2 mechanische örtlich festgelegte Winkel, 0 Grads und 90 Grad. In 0 Gradposition sind die Benutzer in der Lage, Werkzeug-Ende, Werkzeug-Ende - Mittelschaft, Werkzeug-Ende - vorderer Winkel, etc. zu messen. Und 90 Grad Position ist für Schrägungswinkel, axialen vorderen Winkel, zuerst hinteren Winkel, an zweiter Stelle hinteren Winkel und das Kippen des Randwinkels, des etc. verfügbar.
0 Grad 45 Grad 90 Grad
