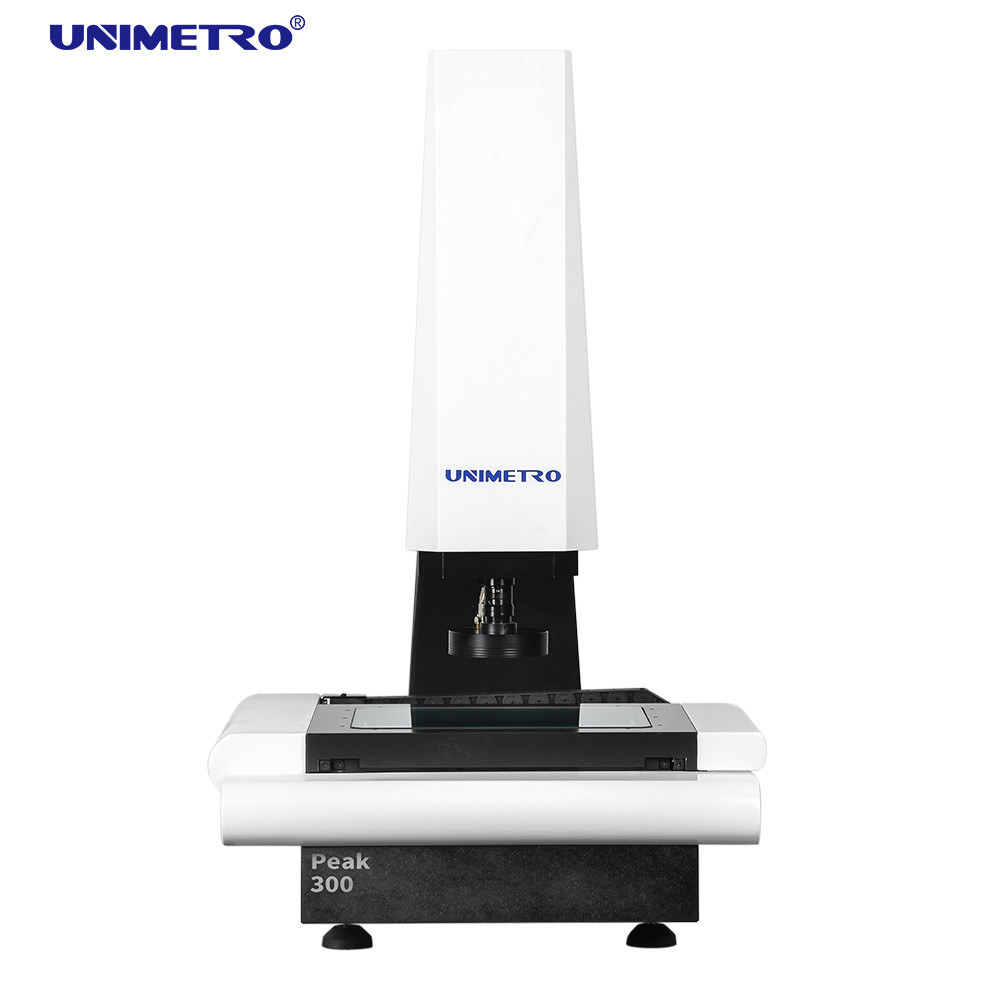

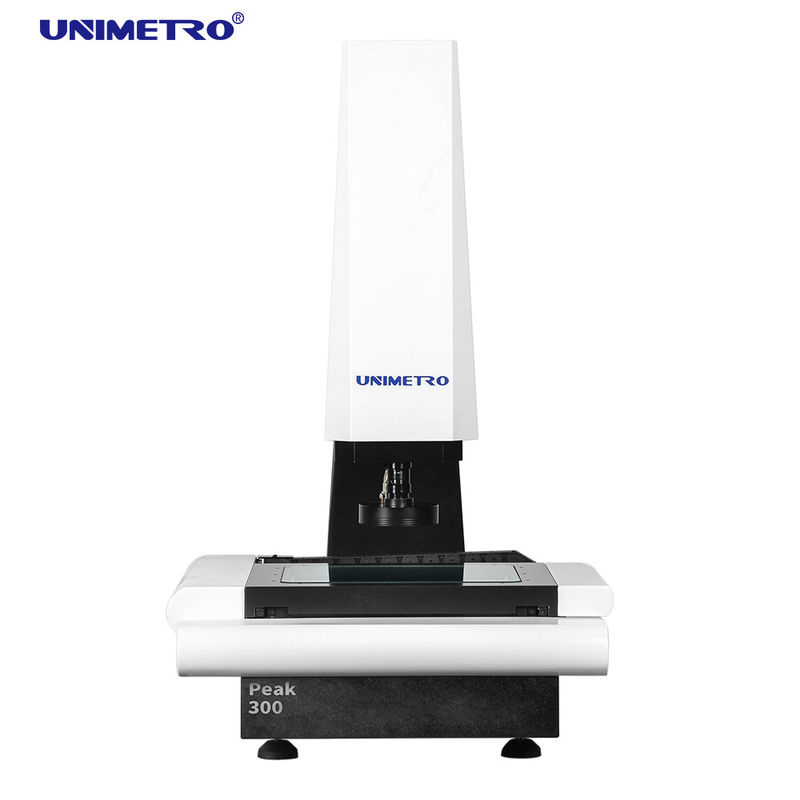

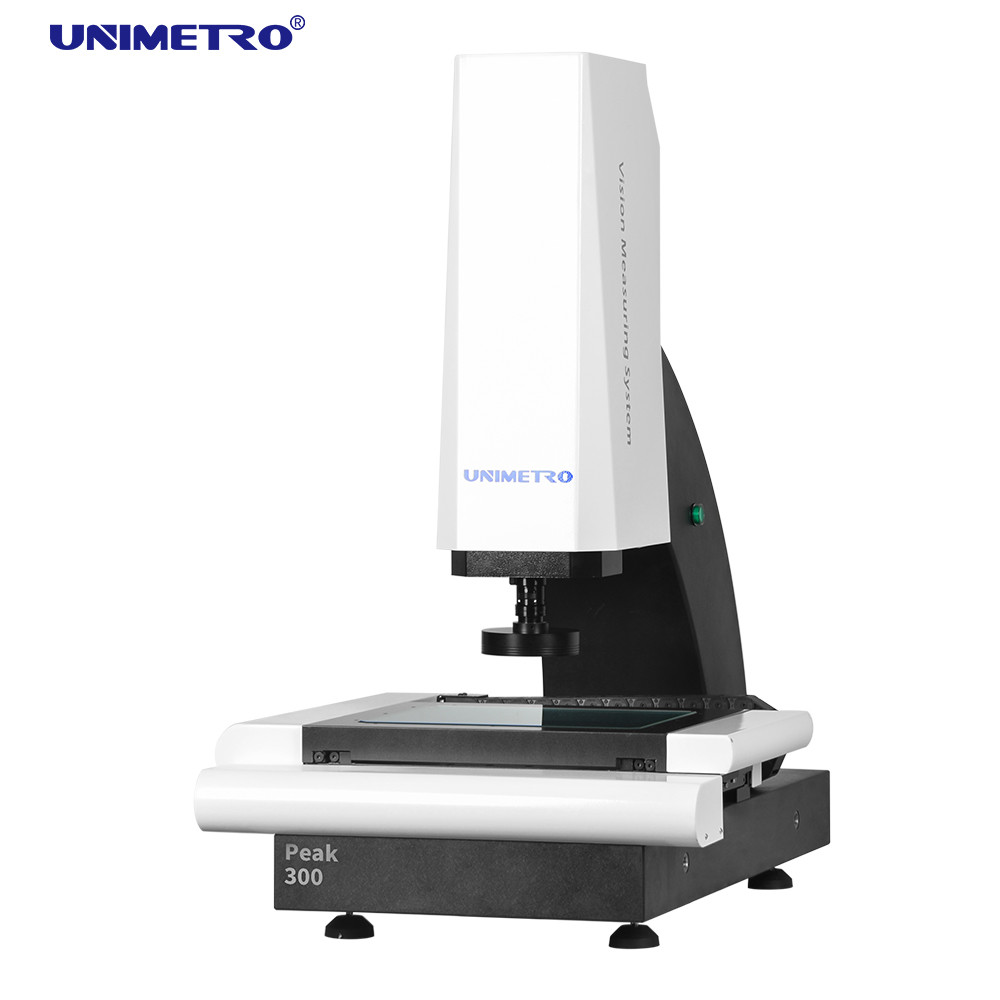

PRODUKTÜBERSICHT:
Optionaler Stromschrank in Standardausführung
Parameter
| Modell |
SPITZE 300
|
SPITZE 400
|
|
Abmessung (mm) (L*B*H)
|
850*650*1060
|
1000*800*1080
|
|
Messbereich (mm) (X*Y*Z)
|
300*200*200
|
400*300*200
|
|
Genauigkeit (μm)
|
3+L/200
|
3+L/200
|
|
Wiederholgenauigkeit (μm)
|
3
|
3
|
|
Gewicht (kg)
|
120
|
150
|
|
Kamera
|
Analoge CCD-Kamera in Industriequalität und SV2000E-Grafikkarte
|
|
Linse
|
Manuelles verzahntes Zoomobjektiv 0,7-4,5X / 0,7-4,5X manuelles Zoomobjektiv mit Signalrückführung (optional) / Auto-Zoomobjektiv (optional)
|
|
Vergrößerung
|
18-188X (Eine andere Kombination von Kamera und Objektiv führt zu einem unterschiedlichen Vergrößerungsbereich
|
|
Sichtfeld
|
8,1–1,3 mm (unterschiedliche Kombination von Kamera und Objektiv führt zu unterschiedlichem Sichtfeldbereich)
|
|
Arbeitsabstand
|
108mm
|
|
Auflösung der linearen Skalen
|
0,0005 mm
|
|
Illμmination
|
Programmierbare 3 Ringe, 8 Abschnitte Oberflächenringlicht, programmierbares paralleles Konturlicht
|
Merkmale
◆ Kontrolle der Qualitätsdetails
1. Granitsockel und -säule, ausgezeichnete Stabilität;
2. Arbeitsbühne aus Aluminium, damit die Bewegungssteuerung schnell reagiert und flexibel ist;
3. Arbeitsstufe mit harter Oxidationsoberfläche, die kratzfest ist;
4. Standardmäßig mit Präzisionslinearführung, AC-Servomotor usw., um die Präzision und Stabilität des Bewegungssystems sicherzustellen;
5. Das integrierte Steuerungssystem mit integrierter Bewegungssteuerung und sämtlicher Signalsteuerung wie Beleuchtung und linearer Skalenablesung sorgt dafür, dass die Leistung der Maschine äußerst stabil ist.
◆ Hochleistungskonfiguration
1. XYZ dreiachsige CNC-Automatiksteuerung und genaue Positionierung;
2. 0,1 um hochpräzise lineare Glasskala, um die Positionierungsgenauigkeit und Messgenauigkeit des Systems sicherzustellen;
3. 6,5-fach hochauflösendes Klick-Zoomobjektiv, genaue Verdopplung und einmalige Pixelkorrektur nur erforderlich;
4. Mit der programmierbaren 3-Ring-LED-Kaltbeleuchtung mit 8 Teilungen und der parallelen Kontur-LED-Beleuchtung sowie der integrierten intelligenten Lichtanpassung kann die Helligkeit in der 8-Teilung automatisch gesteuert und die Helligkeitsanpassung auf 256 Stufen intelligent realisiert werden.
◆ Effiziente Messsoftware
1. Mit der External-Array RationalVue Composite-Messsoftware ist die ULTRA-Serie in der Lage, leistungsstarke 2D/3D-Composite-Messfunktionen anzubieten;
2. Die einfache und leicht verständliche Bedienoberfläche macht die Messung einfacher und effizienter.
3. Das automatische Messprogramm kann so eingestellt werden, dass die Chargenmessung effizient und schnell durchgeführt wird.
◆ Flexible Erweiterbarkeit
1. Mehrere Arten berührungsloser Sensoren und ein schnelles Befestigungssystem stehen zur Auswahl, die unterschiedliche Messanforderungen verschiedener Kunden erfüllen können
2. Für die ULTRA-Serie ist ein bewegliches Farb-LED-Ringlicht erhältlich, das die Serie flexibler und leistungsfähiger für verschiedene Teile mit unterschiedlichen Materialien oder Formen macht und leistungsfähigere Messanwendungen bietet.
3. Dank der flexiblen Erweiterbarkeit der PEAK-Serie ist sie mit Berührungssonden, berührungslosen Messsensoren und Roboterarmen kompatibel und erhöht die Messeffizienz erheblich.
Unternehmensinformationen
Unser Kunde und Agent
| FAQ |
| F1: Sind Sie eine Fabrik oder ein Handelsunternehmen? |
| A1: Wir sind eine Fabrik und geben Ihnen die schnellste Antwort innerhalb von 24 Stunden. |
| F2: Worin besteht Ihr Unternehmen hauptsächlich? |
| A2: Wir produzieren hauptsächlich Vision-Messmaschinen, Koordinatenmessgeräte, KMG- und VMM-Vorrichtungen usw. |
| F3: Wie wählt man die passende Spezifikation aus? |
| A3: Sofern Sie uns Art und Größe des zu messenden Produkts mitteilen, berät Sie unser professionelles Team über Messgeräte mit geeigneten Spezifikationen. |
| F4: Akzeptieren Sie maßgeschneiderten Service? |
| A4: Seien Sie sicher! Wir können nicht nur typische Maschinen liefern, sondern auch auf die Bedürfnisse des Kunden zugeschnittene Maschinen. |
| F5: Wie lange ist Ihre Garantiezeit? |
| A5: Unsere Produktgarantiezeit beträgt 1 Jahr. Unsere Produktqualität ist sehr stabil und wir haben einige zerbrechliche Teile stark verbessert. Sie können sich auf die Qualität unserer Produkte verlassen. |
